Intelligenter optischer Rauchmelder für den DXc - Ringbus

Rauchmelder geprüft nach DIN EN54-7
Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
Die neue optische Messkammer erlaubt eine verbesserte Reaktion auf alle Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität
99 Adressen einstellbar über bewährte Dekadenschalter
Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
Automatische Wartungsanzeige
Lokale Test- und Messmöglichkeiten
Abnehmbarer Deckel zur leichten Reinigung
Leicht zu demontierender und zu reinigender Insektenschutz
Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren
Geschützt gegen Verpolung
Diebstahlsicherung
Sehr niedriger Stromverbrauch
Keine Elektronik im Sockel

Intelligenter Thermomaximalmelder für den DXc - Ringbus

Thermomelder geprüft nach DIN EN54-5
Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
99 Adressen einstellbar über bewährte Dekadenschalter
Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
Lokale Test- und Messmöglichkeiten
Abnehmbarer Deckel zur leichten Reinigung
Geschützt gegen Verpolung
Diebstahlsicherung
Sehr niedriger Stromverbrauch
Keine Elektronik im Sockel

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,6 bis 4,3 DIN-T.)
Schallpegel 86,7 bis 95 dB(A)
+/- 3 dB (DIN-T.)
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 21C
Farbe schwarz, ähnlich RAL 9011
Abmessungen D: 121mm H: 64mm
CE-Zertifikat 0832-CPD-1814

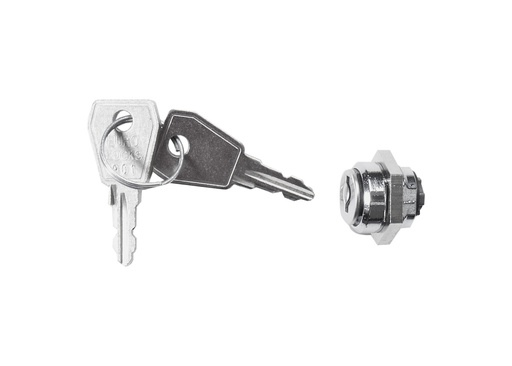

Zwei Schlüssel mit einem Hebelschloss.

Das Ersatzfilterelement ist für Mikrofilter für den Einsatz in Bereichen mit extremer Verschmutzung ausgelegt.

Luftkanaldetektor Zubehör Filterpatrone für Luftkanalmodul 781443 für den Einsatz unter unsauberen Umgebungsbedingungen.

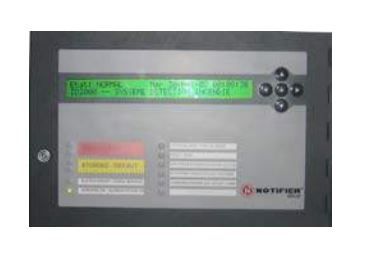

Fernanzeigefeld für BMZ der Serie 50
Stellt über ein 2 x 40 Zeichen LCD Display mit Hintergrundbeleuchtung die Anzeigen der BMZ der Serie 30 und 50 dar. Eingebaute LEDs für Feuer, Störung, Abschaltung, Betrieb, Wartung Melder, Gruppentest, ÜE AB, Verzögerung läuft, Übertragungsstörung und Feuerwehr gerufen.

Alarmstrom @ 24 V DC: 120mA
Alarmstrom @ 24 V DC prefix comp: ca. 120 mA
Betriebsspannung comp: 18 ... 32 V DC
Betriebsspannung max: 32V DC
Betriebsspannung min: 18V DC
Breite: 254mm
Hoehe: 165mm
Tiefe: 55mm
Farbe: grau ähnlich RAL 7021

Konventionelle Mehrspannungsrelais
für Hochstrom-Schaltanwendungen , z. B. für die Steuerung von Lüfter- und Klappenbaugruppen, Türsteuerungen, Lüftungsgeräten und andere Arten von Systemschnittstellen.
Einpolige Relais mit doppeltem Umlauf

Ansaugrauchmelder zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau zweier Detektormodule Typ DM-TF
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 5 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- 2 Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
max. Kontaktbelastung 30W
Maße (BxHxL) 200x113x292mm
Betriebstemperatur -30 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TF-1 VdS-Nr.: G216069

Ansaugrauchmelder zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen
- Geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TF
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- 2 Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise
zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TF-1-SL VdS-Nr.: G216069

Zur Anzeige einer Alarmierung bei Verwendung eines Detektormoduls.
- mit WAGNER-Schriftzug

Typ FW-TF-1

Zur Anzeige der Alarmierung "Alarm 1" und "Alarm 2" bei Verwendung zweier Detektormodule.
- mit WAGNER-Schriftzug

Typ FW-TF-2

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau eines DetektormodulsTyp DM-TF
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie WAGNER

Auszug technische Daten:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TF-ZE-1 VdS-Nr.: G216069

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TF
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie WAGNER

Auszug technische Daten:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TF-ZE-2 VdS-Nr.: G216069

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau eines Detektormoduls Typ DM-TF
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie WAGNER

Auszug technische Daten:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TF-SL-ZE-1 VdS-Nr.: G216069

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TF
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm", "Alarm 2" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie WAGNER

Auszug technische Daten:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TF-SL-ZE-2 VdS-Nr.: G216069

Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Ansaugrauchmelder

Betriebstemperatur -30 ... +60 °C

Typ DM-TF-50-L

Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitslassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Ansaugrauchmelder

Betriebstemperatur -30 ... +60 °C

Typ DM-TF-10-L

Detektormodul zur hochsensiblen Detektion von Brandaerosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Ansaugrauchmeldern

Betriebstemperatur -30 ... +60 °C

Typ DM-TF-01-L
