Systevo Zimmereinheiten

Ruftaster für pneumatische Betätigung zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang.
Anzeige der übergeordneten Zimmerkennung bei Rufauslösung. Funktionsüberwachung erfolgt durch das Elektronikmodul oder Zimmerterminal (Rufkreisüberwachung).

Ruftaster zur Rufauslösung zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang.
Anzeige der übergeordneten Zimmerkennung bei Rufauslösung. Funktionsüberwachung erfolgt durch das Elektronikmodul oder Zimmerterminal (Rufkreisüberwachung).

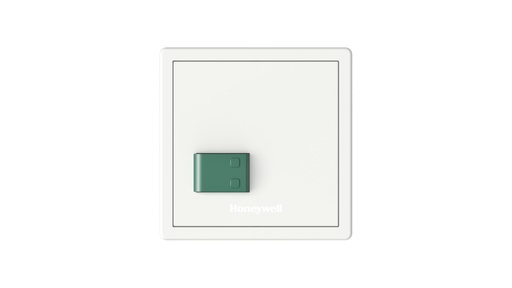

Abstelltaster mit uP-Tragering und Spreizkrallenbefestigung für uP-Schalterdosen.

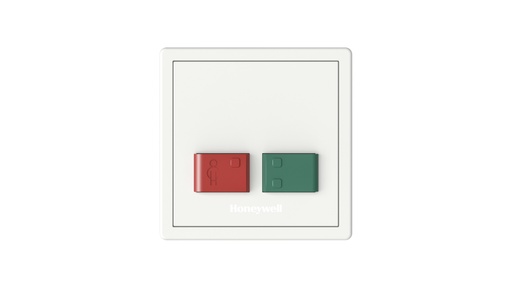

Ruf-/Abstelltaster mit uP-Tragering und Spreizkrallenbefestigung für uP-Schalterdosen.

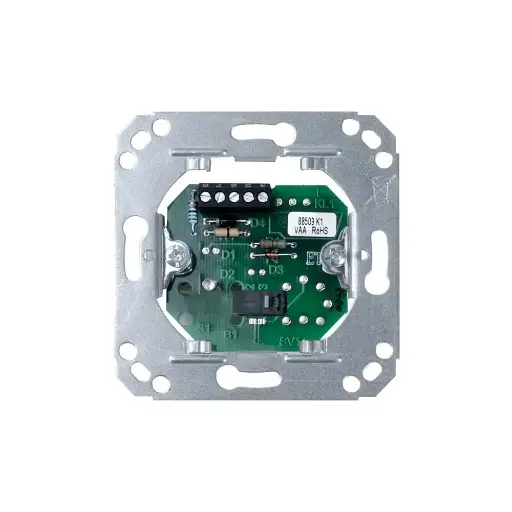

Rufeinheit, zur Kombination mit separatem Zugschnuradapter, zur Rufauslösung im Bad, zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang (I/O).
Ausführung mit integriertem LED-Beruhigungslicht / Findelicht. Übergeordnetes Zimmerkennungssignal wird nach Rufauslösung angezeigt.
Die Funktionsüberwachung erfolgt durch das zugehörige Elektronikmodul bzw. Zimmerterminal (Rufkreisüberwachung).

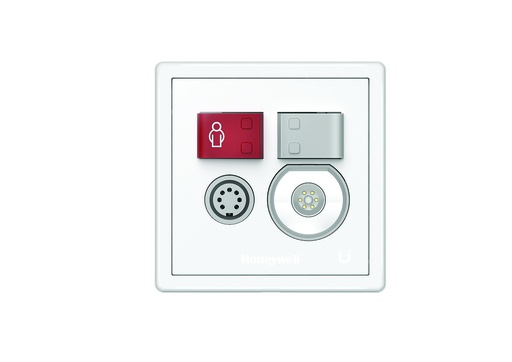

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Die Betteneinheit ist m. einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet. Ausgeführt mit Abstellfunktion (Betrieb Datenbus) sowie mit Abmeldefunktion über die integrierte Abstelltaste. DIN7-Buchse für alternatives Handgerät oder zugelassenes Gerät zur Rufauslösung.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 2 Steuerausgängen für bis zu 2 Lichtquellen ausgestattet. Ggf. Firmware- Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

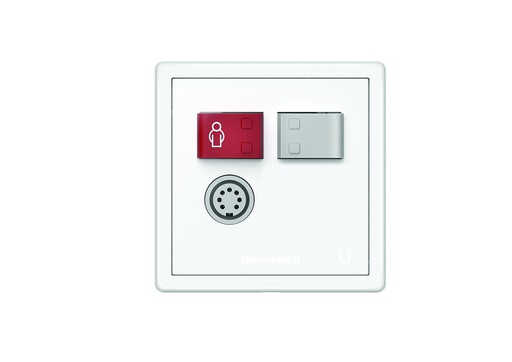

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines Handgeräts über die DIN7-Buchse zur Rufauslösung.
Die Betteneinheit ist m. einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet. Ausgeführt mit Abstellfunktion (Betrieb Datenbus) sowie mit Abmeldefunktion über die integrierte Abstelltaste.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Die Betteneinheit ist mit 2 Steuerausgängen für bis zu 2 Lichtquellen ausgestattet. Ggf. Firmware- Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

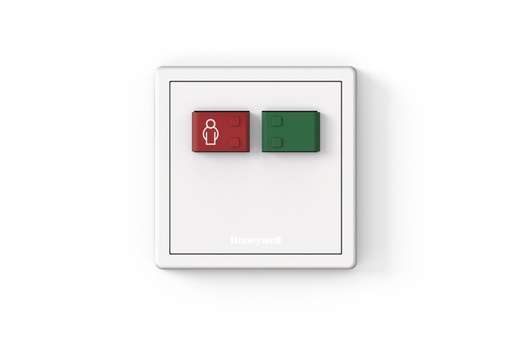

Systevo Ruf-/Abstelleinheit, zur Bereitstellung der benötigten Rufanlagenfkt. im Patienten-/ Dienstzimmer oder Funktionsräumen. Die Einheit ist mit einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet.
Ausgeführt mit Anwesenheitstaste inkl. Abstellfunktion (Ruf, Alarm, Störung).
Anbindung der Einheit über den Datenbus (DBUS) an einen übergeordneten (IP)Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Zusatzfunktion: Anschluss einer ext. Rufeinheit am Rufeingang (I/O), für unterschiedliche Anwendungsbereiche wie z.B. WC-Bereich (Zugtaster).
Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

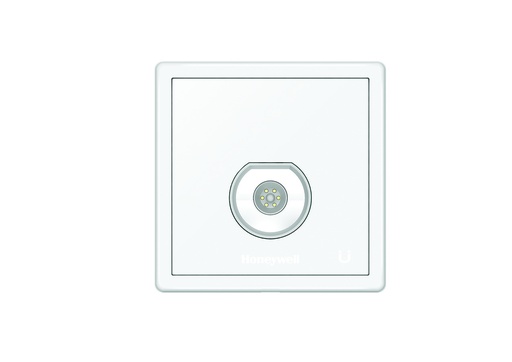

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 5 Steuerausgängen für unterschiedliche externe Quellen ausgestattet. Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

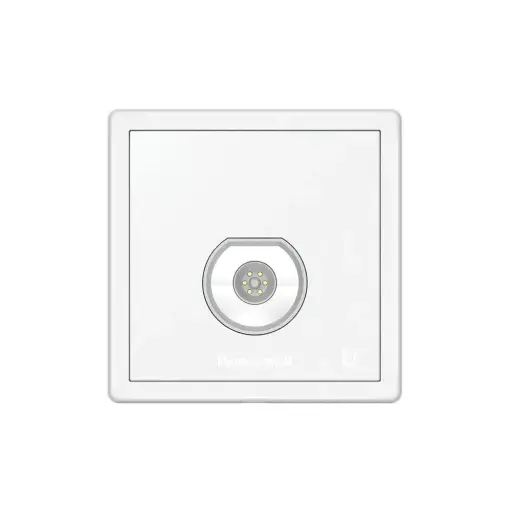

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 2 Steuerausgängen für unterschiedliche externe Quellen ausgestattet. Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

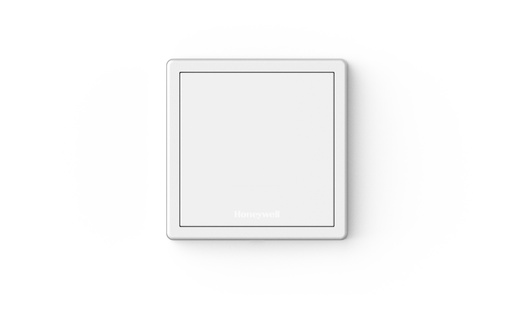

Systevo Audio Switch zur Bereitstellung wahlweise des TV-Audio Tons, Audio Interface Bus (AI- Bus), oder des eingehenden Gesprächskanals, Raum-Audiobus (R-Bus), an die Betteneinheiten.
Unterstützung von bis zu 3 Betteneinheiten bei 1 TV-Gerät.
In Systemen mit Sprechfunktion ist der Systevo Audio Switch nur bei diskreter TV-Audio Ton Übertragung zum Handgerät Systevo Call Smart erforderlich.
Bei Gesprächsaufbau wird am Patientenbett vom TV-Audio Ton zum aktiven Gesprächskanal gewechselt. An weiteren Betteneinheiten erfolgt weiterhin die Übertragung des TV-Audio Tons.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien:
Möglichkeit zum automatisierten Software-Update im laufenden Betrieb. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

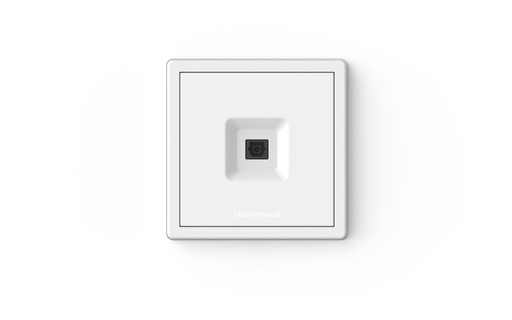

Systevo Audio Interface zur Anschaltung eines TV-Geräts via POF-Kabel im SPDIF-Format (PCM) im Patientenzimmer.
Ausgeführt mit einer TOS-Link Buchse zur galvanischen Trennung des Eingangssignals gemäß EN 60601.1.1 und zur Konvertierung des Audio-Signals in das Raum-Audiobus (R-ABUS) Format. Maximale Länge des POF-Kabels (Reichweite) von bis zu 10m.
Bereitstellung des TV-Audio Tons an die Betteneinheiten zur Übertragung über das Systevo Call Smart Handgerät.
In Systemen mit Sprechfunktion ist der Systevo Audio Switch erforderlich.

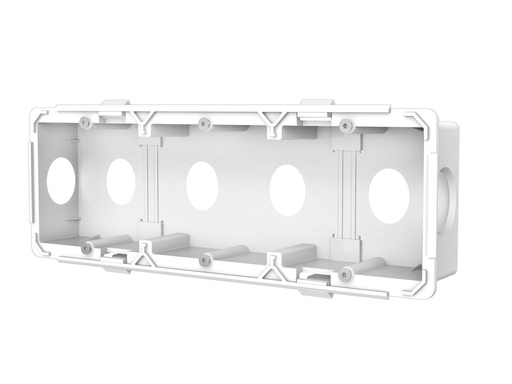

MVE-Adapter für die Aufnahmen von bis zu 3 Zimmereinheiten (z.B. Systevo Betteneinheit/Audio- Switch/Rufeinheit) zur Integration in eine medizinische Versorgungseinheit. Einsatz des Adapters zum Austausch des vorhandenen Anschlussträgers BM99 (Artikel 74174D1) unter Beibehaltung des mechanischen Ausschnitts in der medizinischen Versorgungseinheit.

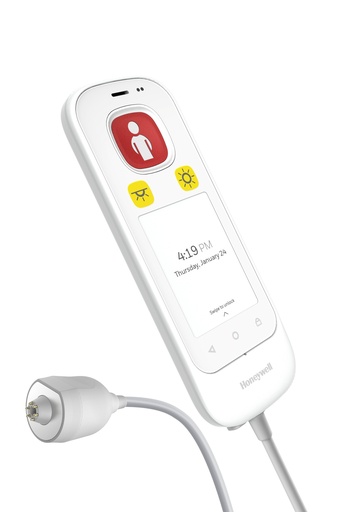

Systevo Call Smart Patientenhandgerät, ausgeführt mit hochwertigem Farb-Touch-Grafikdisplay mit einer Diagonale von ca. 7cm inkl. Hintergrundbeleuchtung.
Komfortable Steuerung von Gerätefunktionen in direkter Patientenumgebung (2 x Lichtquellen,TV- Gerät, Jalousien). Benutzergeführte Sprachkommunikation mit dem Pflegepersonal im Freisprechmodus oder diskreten Sprachmodus.
Ausgestattet mit großer Ruftaste mit leicht erkennbarem sowie erfühlbarem Druckpunkt dient das Endgerät dem Anwender der sicheren Rufauslösung. Ergonomische Formgebung des Gerätes zur einfachen Handhabung durch unterschiedliche Benutzergruppen und Alterstufen.
Bedienerführung über das Touch-Display durch Nutzung konfigurierbarer Anzeigeelemente, Dienste und Visualisierung von Icons zur intuitiven Handhabung durch Anwender in Pflege- Einrichtungen.
Übertragung des TV-Tons über den integrierten Lautsprecher oder Kopfhörer.
Überwachung/Synchronisation des Datenverkehrs sowie der Audioverbindungen (Gespräche) durch den übergeordneten Zimmer-Controller, inkl. Verwaltung der Konfigurationsdaten.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.
Ausgeführt mit Stecker für magnetisches Steckersystem:
bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Gehäuse ohne Schmutzkanten zur Vermeidung der Ablagerung von Bakterien bzw. Schmutzelementen sowie mit leicht zu reinigender und desinfizierbarer Oberfläche zur Erfüllung höchster hygienischer Anforderungen in Pflegeeinrichtungen. Ausgeführt mit anti-mikrobiellem Werkstoff zur Reduktion vorhandener Bakterien bzw. zur Verhinderung deren Fortpflanzung.
Geeignet für die Reinigung bzw. Wischdesinfektion gemäß Vorgaben der Qualitätssysteme der Pflegeeinrichtungen möglich bzw. empfohlen, Getestet durch Hygienelabore und freigegeben zur Nutzung von gelisteten Desinfektionsmitteln (Alkohole/Aldehyde Quaternäre Ammoniumverbindungen).
Robuste Gehäuseform mit umlaufender Gummierung zur Stoss-Sicherung und sicheren Handhabung im täglichen Einsatz.
Zubehör:
Aufhängung des Endgerätes in einer zugehörigen Halterung an der Wand oder am Nachttisch. Befestigung mit einem Clip an der Bettdecke bzw. am Kleidungsstück des Anwenders.

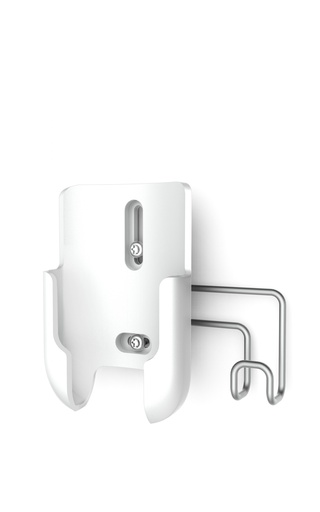

Wandhalterung für Systevo Call Smart Endgerät mit ergonomischer Formgebung, zur Befestigung an der Wand. Option zur Aufnahme des Kopfhörers.
Ausgestattet mit 2 Löchern zur Fixierung (Schraubung). Leicht zu reinigender und desinfizierbarer Oberfläche zur Erfüllung höchster hygienischer Anforderungen in PflegeEinrichtungen. Ausgeführt mit antimikrobiellem Werkstoff zur Reduktion vorhandener Bakterien bzw. zur Verhinderung deren Fortpflanzung.
Geeignet für die Reinigung bzw. Wischdesinfektion gemäß Vorgaben der Qualitätssysteme der Pflegeeinrichtungen möglich bzw. empfohlen, Getestet durch Hygienelabore und freigegeben zur Nutzung von gelisteten Desinfektionsmitteln (Alkohole, Aldehyde Quaternäre Ammoniumverbindungen).
Geeignet für den Einsatz in Pflegeeinrichtungen mit hohen Anforderungen an Hygiene, Stabilität, Langlebigkeit und Haltbarkeit.

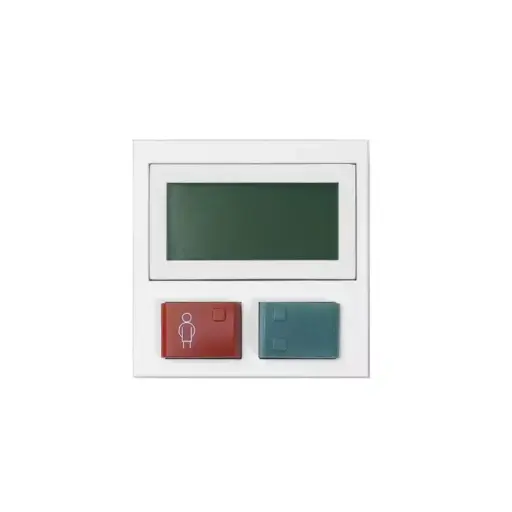

Displayeinheit m. hochwertigem LC-Display zur rollierenden Anzeige von Systemmeldungen aus d. lokalen Station/Ebene. Integrierte Ruf- und Abstelltasten zur Anwesenheitsmarkierung sowie zur Rufauslösung durch den Pflegedienst. Ausgestattet mit zweizeiligem, jeweils 8-stelligen, alphanumerischen LC-Display mit Hintergrundbeleuchtung. Ablesbar auch aus größerem Abstand und geringer Umgebungshelligkeit.
Anzeige von Systemmeldungen bei gesetzter Anwesenheit (Alarme, Rufe und Anwesenheiten etc.) mit der höchsten Priorität, rollierend bei mehreren Nachrichten identischer Priorität.
Akustische Rufnachsendung bei gesetzter Anwesenheit sowie Möglichkeit zur Auslösung weiterer Rufe. Anschluss der Displayeinheit an den Datenbus (DBUS) des Zimmer-Controllers.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash-Technologie.

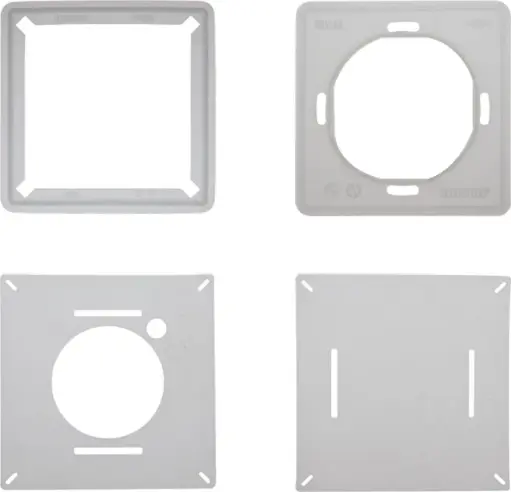

Durch den Einsatz der Dichtsätze wird für die Ruf- und Abstelltaster sowie Zugtaster ein Feuchtigkeitsschutz von IP54 erreicht. Der Dichtsatz kann auch in Bereichen mit gefordertem Spritzwasserschutz eingesetzt werden. Auch vorhandene Installationseinheiten können nachgerüstet werden.

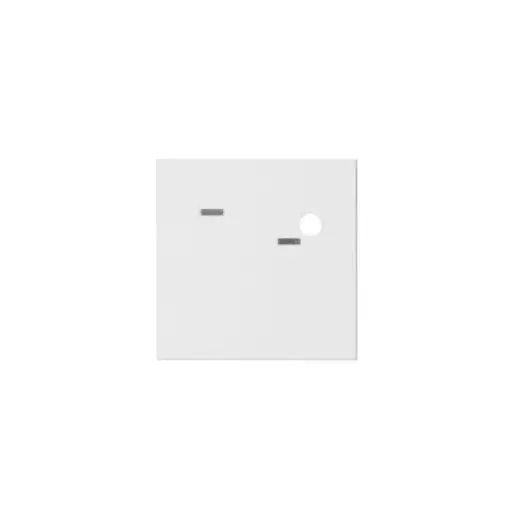

Abdeckplatte für Rufeinheit und Adapter mit Zugschnur und Knauf.
Nutzung in Verbindung mit Dichtsatz zur Erhöhung der IP-Schutzklasse (IP x4).

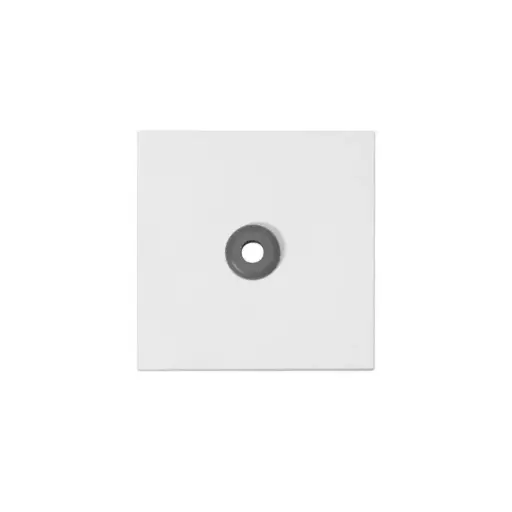

Abdeckplatte für pneumatische Rufeinheit
Nutzung in Verbindung mit Dichtsatz zur Erhöhung der IP-Schutzklasse (IP x4).

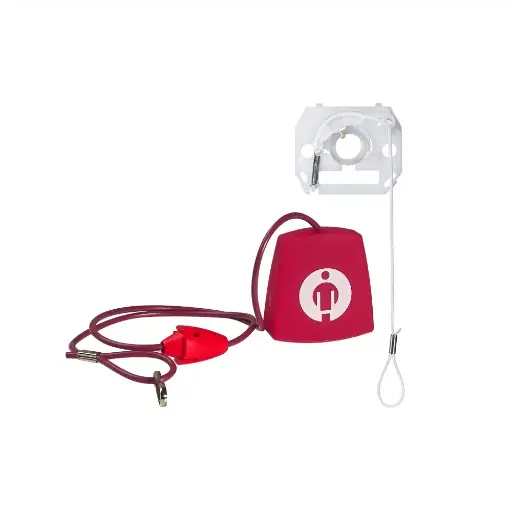

Adapter mit Zugschnur und Knauf zum Aufstecken auf Rufeinheit 73090A.
