Kleine Bauform

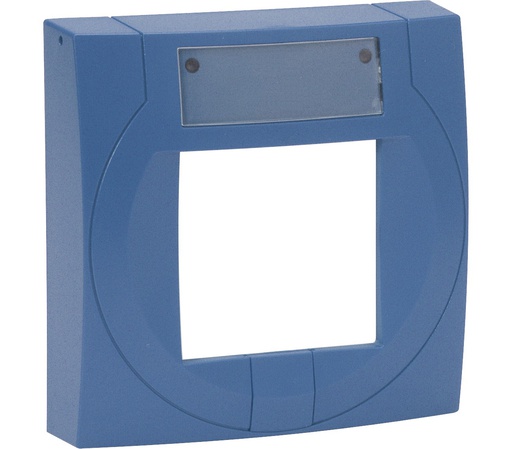

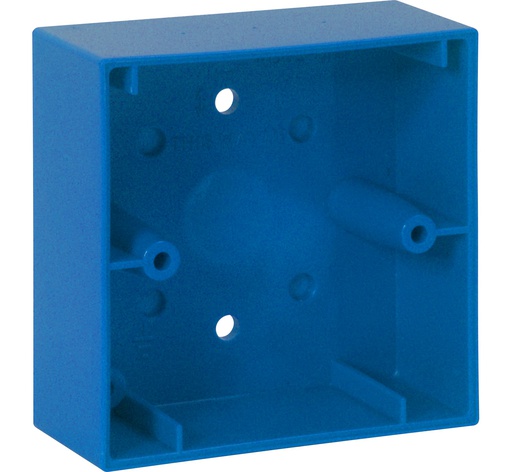

Blau, für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704951.

Wie 804971, jedoch ohne Meldergehäuse.
VdS-Anerkennung: G 205132
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

Mit Alarmanzeige, zum Anschluss an eine Standardmeldergruppe.

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

Wie 804950, jedoch mit zweitem potenzialfreien Mikroschalter.
VDS-Anerkennung : G 205131

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

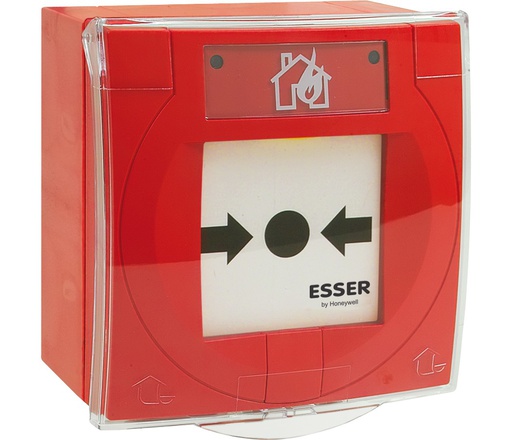

In der kompakten Ausführung mit Meldergehäuse, Montagegehäuse aP und transparenten Abdeckung. Zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung, Alarmspeicherung und Alarmanzeigen. Ohne Busanbindung arbeitet der Melder wie ein Standard Handmelder.
Der Leitungstrenner ist im Handmelder integriert.

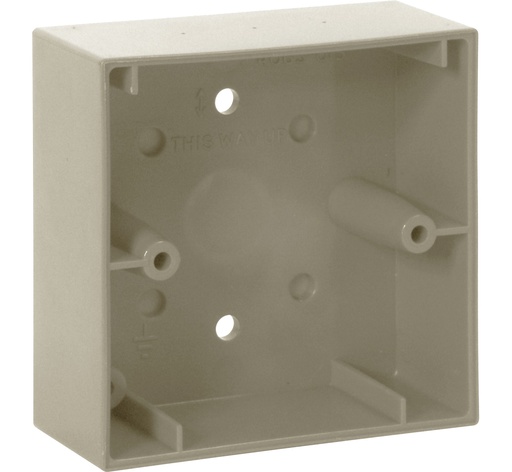

Durch den hohen IP Schutz IP 66/67 zur Anwendung in feuchten Räumen geeignet. Montagegehäuse aP ist mit ausbrechbaren Kabeleinführungen für M20 Kabelverschraubungen (Option) zur vereinfachten Montage versehen.
VdS-Anerkennung: G 205132

In der kompakten Ausführung mit Meldergehäuse, zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung, Alarmspeicherung und Alarmanzeigen. Anschlussmöglichkeit für Standardmelder. Ohne Busanbindung arbeitet der Melder wie ein Standard-Handmelder.
Der Leitungstrenner ist im Handmelder integriert.
VdS-Anerkennung: G 205132

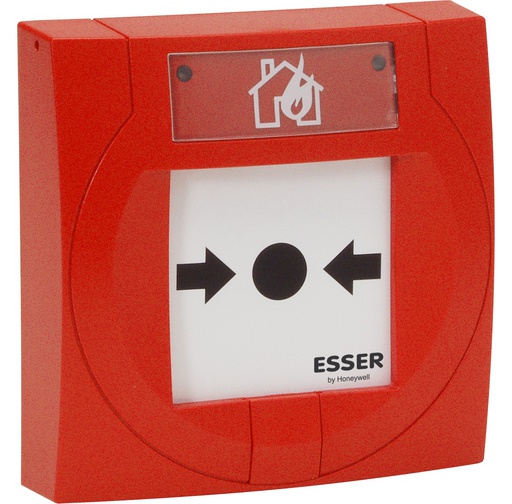

Wie 804971, jedoch mit dem Auslöselement aus Kunststoff. Dieses dient zum einfachen Rücksetzen nach dem Auslösen ohne das zerbrochene Element (Glasscheibe) auswechseln zu müssen.
Typischer Einsatz ist in Rein- und Reinsträumen, beispielsweise Lebensmittelindustrie.
VdS-Anerkennung: G 205132

In der kompakten Ausführung mit Meldergehäuse und Alarmanzeige; zum Anschluss an eine Standardmeldergruppe.

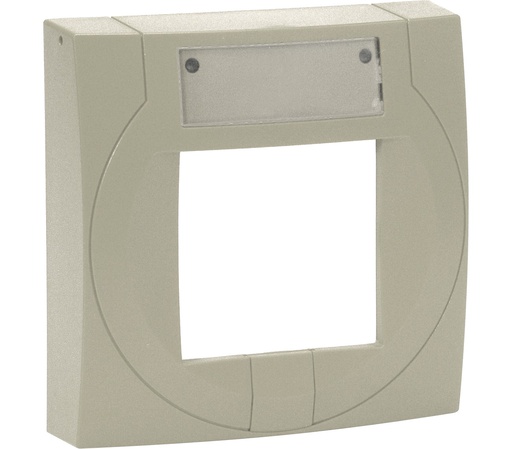

Gehäuse für Elektronikmodule 80495x
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

Gehäuse für Elektronikmodule 80495x
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

Gehäuse für Elektronikmodule 80495x
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

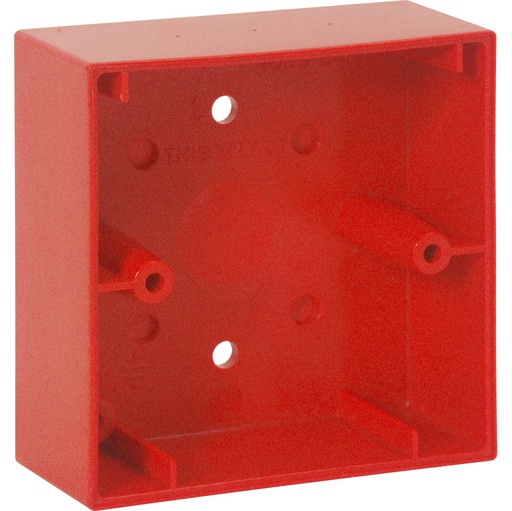

Rot, für Handfeuermelder 804970, 804971 und 804973, für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704950.

Für die Aufputz-Montage des IQ8FCT 804867.
Und für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704955.

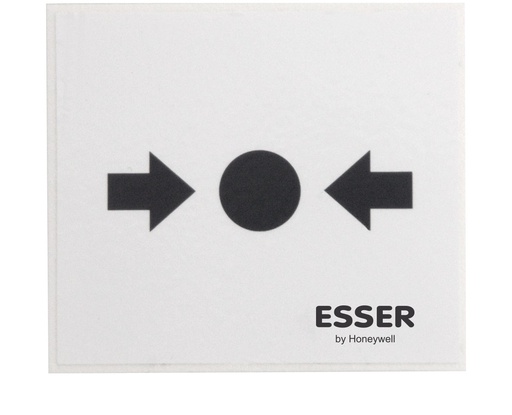

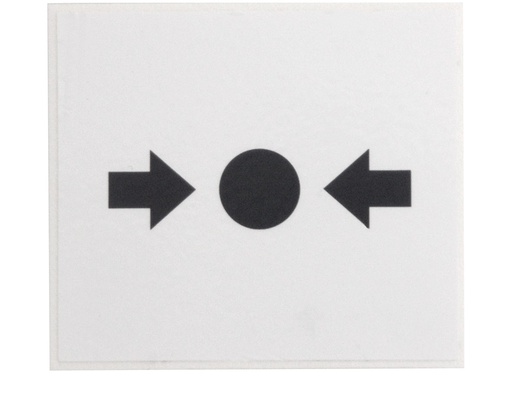

Ersatzglasscheibe mit aufgeklebter weißer Folie und bedruckt mit Piktogramm gem. EN 54-11 (Typ A), für kleine Handmelder. Ergänzend zu der normenkonformen Symbolik enthält sie auf der Rückseite ein Symbol für die Außerbetriebnahme des Melders und ist für eventuelle Wartungsarbeiten jederzeit griffbereit.
Die Darstellung “Außer Betrieb” erfolgt mit international verständlichem “Bauarbeiter”-Symbol und mehrsprachigem Text.

Abmessungen: B: 56 mm H: 49.5 mm T: 1,85 mm

1 VE = 10 Stück

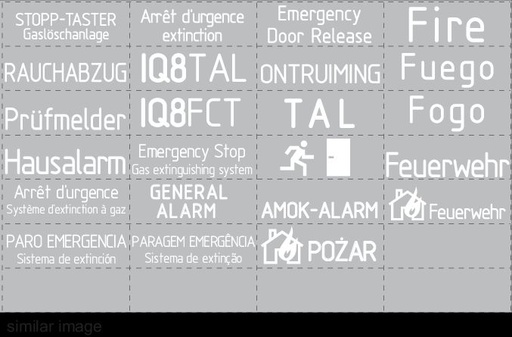

Universeller, gestanzter Foliensatz (transparent mit weißer Bedruckung) für das Beschriftungsfeld, abweichend von dem Standardpiktogramm.

1 VE = 10 Stück

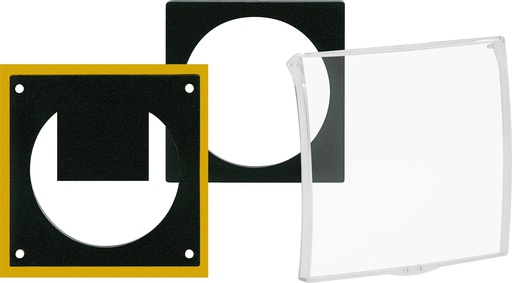

Transparent, für kleine Handmelder. Dient als Schutz vor einer versehentlichen Auslösung.

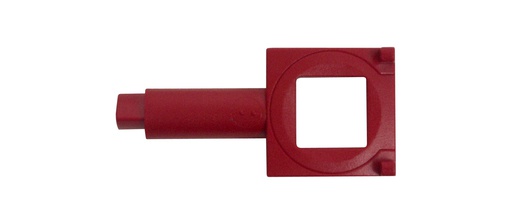

Mit dem Kunststoff-Serviceschlüssel wird das Gehäuse zum Austausch der Glasscheibe geöffnet (aufgedrückt) als auch die Testfunktionalität des Handmelders ausgelöst und zurückgesetzt.

1 VE = 10 Stück

10× Ersatzglasscheibe mit aufgeklebter weißer Folie und bedruckt mit Piktogramm gem. EN 54-11 (Typ A), für kleine Handmelder. Ergänzend zu der normenkonformen Symbolik enthält sie auf der Rückseite ein Symbol für die Außerbetriebnahme des Melders und ist für eventuelle Wartungsarbeiten jederzeit griffbereit.
Die Darstellung “Außer Betrieb” erfolgt mit international verständlichem “Bauarbeiter”-Symbol und mehrsprachigem Text.

Abmessungen: B: 56 mm H: 49.5 mm T: 1,85 mm

1 VE = 10 Stück

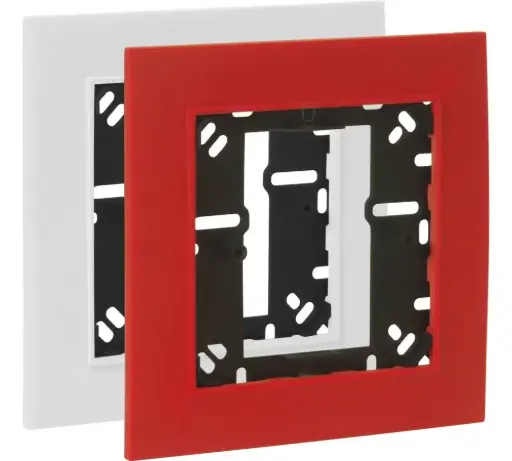

Montagerahmen für kleine Handmelder in zwei Ausführungen, rot und weiß. Der universelle Montagerahmen dient der Befestigung auf unterschiedliche internationale Unterputz-Installationsdosen.
Breite: 132mm / Höhe: 132mm / Tiefe: 8mm
Farbe: rot ähnlich RAL 3020
Farbe #2: weiß ähnlich RAL 9010

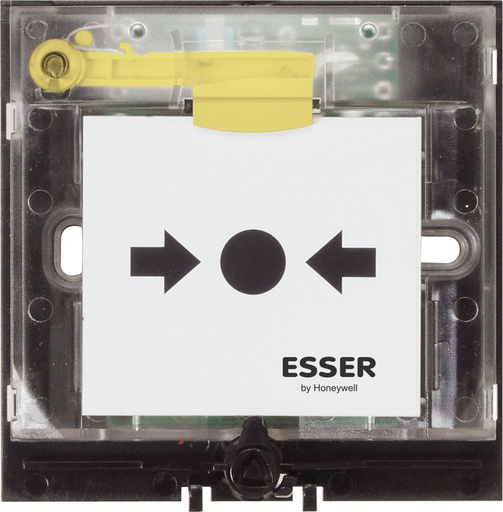

Wie 804955, jedoch mit Relais und ohne Leitungstrenner und ohne Anschlussmöglichkeit für Standard-Handmelder. Der Relaisausgang wird mit dem Auslösen dieses Melders aktiviert. Der Relaisausgang kann in den Kundendaten der Brandmelderzentrale System 8000, IQ8Control und FlexES Control als Steuergruppe programmiert werden.
