Brandmeldetechnik von Morley IAS

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

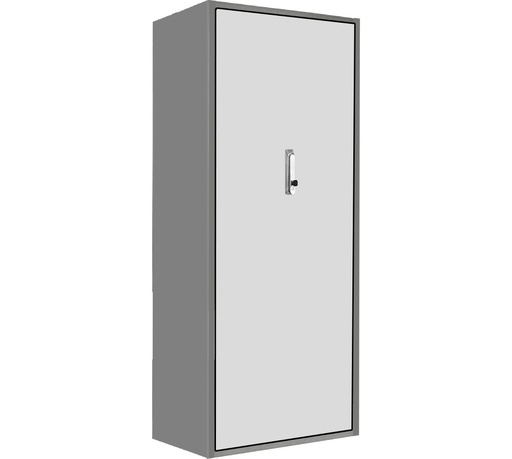

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 4 überwachte Meldergruppen
- 4 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 7021

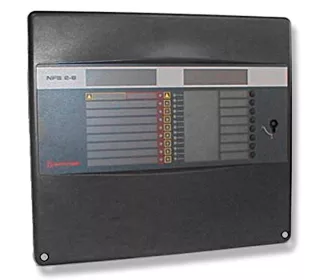

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- Anschluss für Feuerwehrbedienfeld
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen
- Optionale 2-fach-Relaisplatine (Alarm- und Störungsrelais)
- Bis zu 2 Stück 4-fach-Ausgangsplatinen (ÜE und SST) können montiert werden

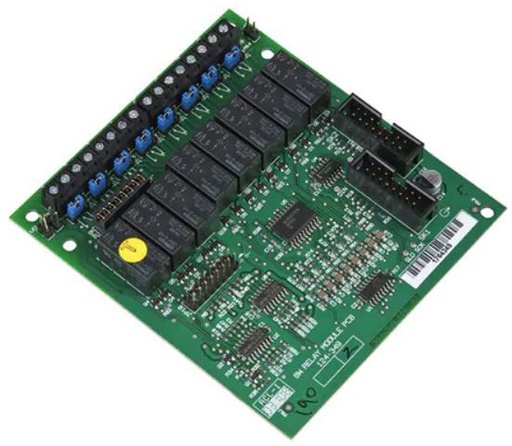

- Bis zu 2 Stück 8-fach-Relaisplatinen können montiert werden

Technische Daten:
- VdS-Nummer: G 209145
- CPD-Nummer: 0786-CPD-20797
- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 702

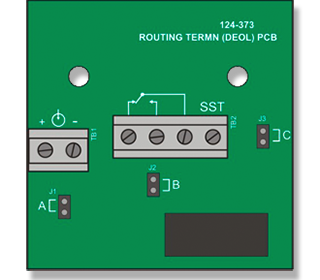

Anwendung DXc1-M und DXc2-M:
Notwendig bei Verwendung des überwachten Störungsausgang der System I/O-Karte 795-132. Das 020-773 soll in ein Gehäuse an der Übertragungseinheit montiert werden.

Anwendung NFS-Reihe:
Diese Platine wird wird in Verbindung mit der 4-fach-Ausgangsplatine 020-772 verwendet und überwacht die Eingangsleitung auf Kurzschluss und Unterbrechung. Notwendig für Ausgänge vom Typ Übertragungseinheit (Wählgerät), Standardschnittstelle Löschen (SST) und überwachter Störungsausgang. Die Platine soll in ein Gehäuse an der Löschanlage oder der Übertragungseinheit montiert werden.

Zur redundanten Ansteuerung eines FAT/FBF4000-HW, FIBS-A3-S2-HW oder FIBS-K2-S1-HW.

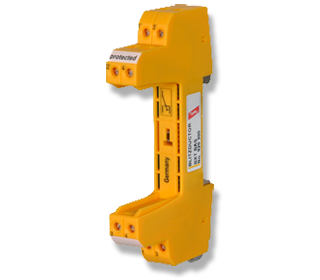

4-poliges Basisteil zur Aufnahme eines Schutzmoduls Typ BXT-MODUL.
Keine Signalunterbrechung bei Modulwechsel. Sichere Erdung des Schutzmoduls über den Hutschienen-Tragfuß mittels einer Schnappbefestigung. Pro Ring ist ein Schutzmodul erforderlich.
Für Montage auf 35 mm Hutschiene.

Technische Daten:
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

Vierpoliger Überspannungsableiter zur Montage im BXT-BASIS.

Technische Daten:
Nennableiterstoßstrom 2,5 kA
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

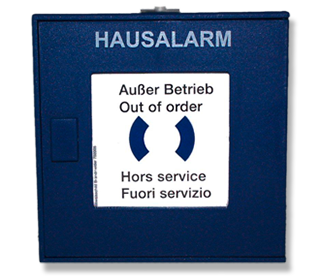

In Kunststoff - mit integrierter LED

TECHNISCHE DATEN
- Aufschrift: Hausalarm
- Farbe: blau (RAL 5005)
- Betriebstemperatur: -10°C bis +60°C
- rel. Luftfeuchtigkeit: 10% bis 93% (nicht kondensierend)
- Maße (B x H x T): 135 x 135 x 33 mm
- Gewicht: ca. 250 g

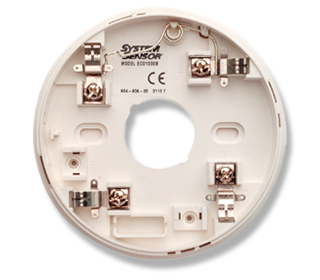

Standard-Sockel für Grenzwertmelder der Serie ECO 1000 in Verbindung mit einer BMZ

BRANDMELDER FÜR MORLEY-IAS GRENZWERT-BMZ
MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
- Kabeleinführung: uP
- Klemme für Parallelanzeige: ja
- Maße: Ø 127 x H 29 mm
- Gewicht: ca. 45 g

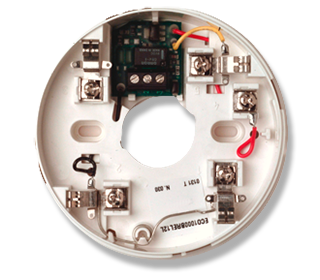

Standard-Sockel mit Relais für Grenzwertmelder der Serie ECO 1000 in Verbindung mit einer BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
-Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz

TECHNISCHE DATEN
- Schaltleistung Wechsler: 1 A - 30 VDC
- Betriebstemperatur: -30°C bis +80°C
- rel. Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
- Betriebsspannung: 12 VDC
- Kabeleinführung: uP
- Maße: Ø 127 x H 29 mm
- Gewicht: ca. 100 g

Standard-Sockel mit Relais für Grenzwertmelder der Serie ECO 1000 in Verbindung mit einer BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
-Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz

TECHNISCHE DATEN
- Schaltleistung Wechsler: 1 A - 30 VDC
- Betriebstemperatur: -30°C bis +80°C
- rel. Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
- Betriebsspannung: 24 VDC
- Kabeleinführung: uP
- Maße: Ø 127 x H 29 mm
- Gewicht: ca. 100 g
