Installationsmaterial

Überspannungs-Schutzmodul als 4-poliges Reiheneinbaugerät.

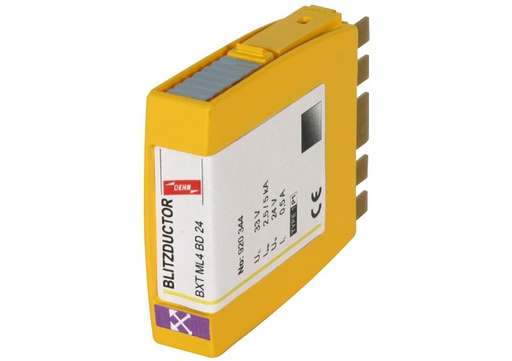

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit galvanischer Trennung.

Technische Daten:
- Nennspannung: 24 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 23,3 V AC
- Höchste Dauerspannung DC: 33 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

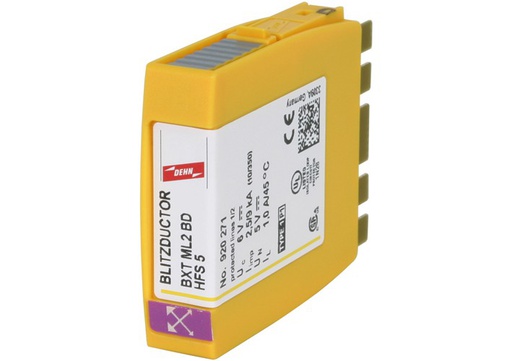

Platzsparendes Kombi-Ableiter-Modul mit LifeCheck zum Schutz von einer Doppelader hochfrequenter Bussysteme, wahlweise direkte oder indirekte Schirmerdung.

Technische Daten:
- Nennspannung: 5 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 4,2 V AC
- Höchste Dauerspannung DC: 6 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 9 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

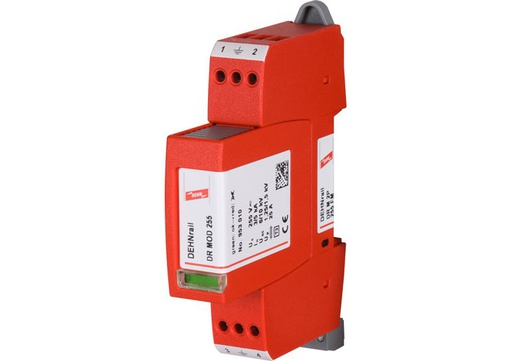

Zweipoliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul, mit potentialfreiem Fernmeldekontakt zur unabhängigen Störungsweiterleitung.

Technische Daten:
Nennspannung 230 V AC
Höchste Dauerspannung AC 255 V AC
Höchste Dauerspannung DC 255 V DC
Nennlaststrom AC 25 A
Gesamtableitstoßstrom (80/20)
[L+N-PE] 5 kA
Kombinierter Stoß 6 kV
Kombinierter Stoß [L+N-PE] 10 kV
Schutzpegel [L/N-PE] 1500 V
Schutzpegel [L-N] 1250 V
Ansprechzeit [L/N-PE] 0 ns
Ansprechzeit [L-N] 0 ns
Umgebungstemperatur -40 °C ... 85 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 20
Maße: B × H × T (mm): ca 90 × 66 × 18

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern
symmetrischer Schnittstellen mit galvanischer Trennung.
Je Ringleitung ist ein ÜSS-Modul erforderlich!

Technische Daten:
- Nennspannung: 48 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 38,1 V AC
- Höchste Dauerspannung DC: 54 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20 (gesteckt)

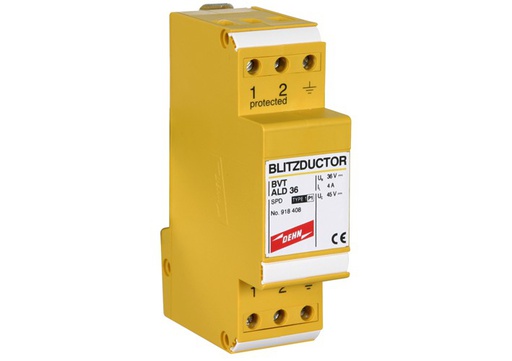

Energetisch koordinierter Kombiableiter zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage. Schutz überwachter und potenzialfreier Steuerausgänge bis 36 Volt.

Technische Daten:
- Nennspannung: 36 V
- Nennstrom: 7 A @ 40 °C
- Höchste Dauerspannung DC: 45 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 5 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

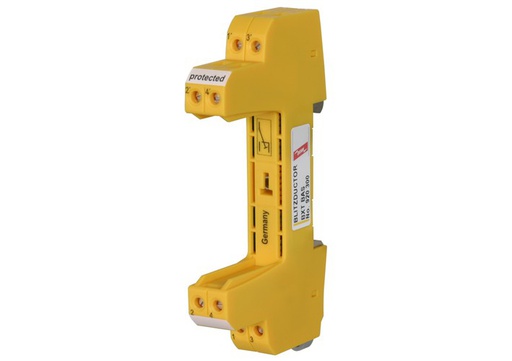

Basisteil als sehr platzsparende, 4-polige, universelle Durchgangsklemme zur
Aufnahme des Ableiter-Moduls ohne Signalunterbrechung. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Schutzmodule.

Technische Daten:
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

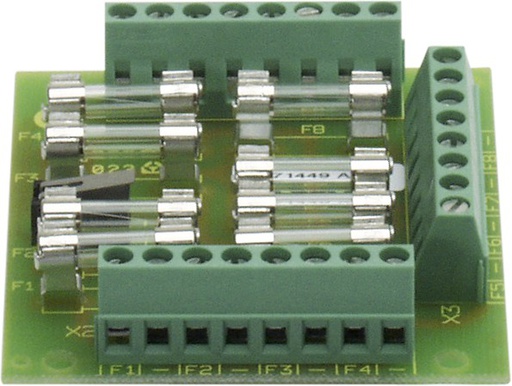

Sicherungskarte mit 8 Sicherungen 0,5 A zur separaten Absicherung der Spannungsversorgung einzelner Brandabschnitte bzw. Alarmierungsbereiche, Gruppen und Komponenten. Sie kann mit allen ESSER-Netzteilen und Brandmelderzentralen verwendet werden.

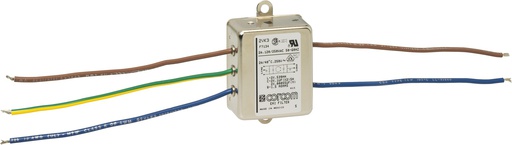

Der Netzentstörfilter ist zum nachträglichen Einbau in alle netzbetriebenen Geräte vorgesehen, bei denen Probleme durch HF-Netzstörungen auftreten.

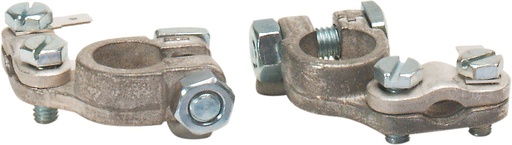

Montagesatz für Akkuanschlußklemmen
M5/ M6 auf 4,8 mm Stecker.

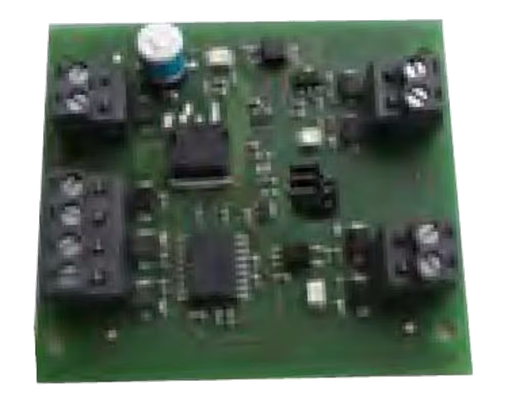

Der Konverter ermöglicht die Umsetzung von TTY- auf RS232-Signale einer ESSER-Brandmelderzentrale (BMZ) und einem externen Gerät. Der Konverter kann in der BMZ IQ8Control auf dem Montageplatz eines esserbus®-Kopplers kleine Bauform) oder im entsprechenden Gehäuse auf einer Hut- bzw. C-Profilschiene installiert werden. Alternativ ist die Installation z.B. in der BMZ FlexES Control auf der Montageplatte (Art.-Nr. FX808333) des EVM möglich.
