Brandmelder­zentralen Ringbus

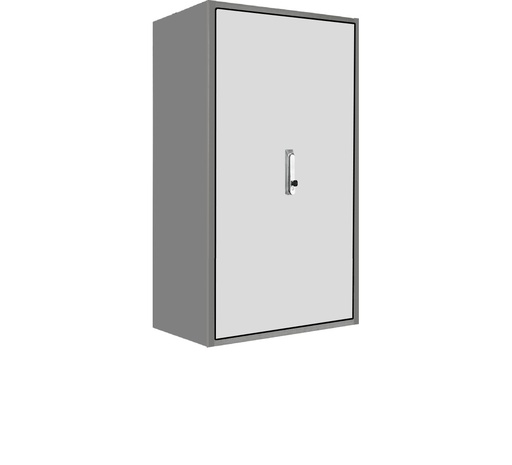

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen Außen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

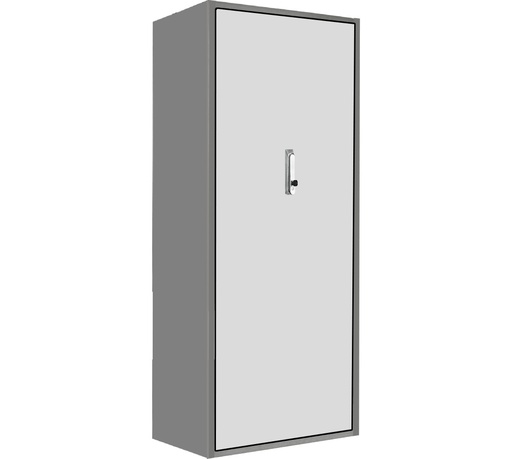

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen Außen (B × H × T): 648 × 2048 × 449 mm

4-poliges Basisteil zur Aufnahme eines Schutzmoduls Typ BXT-MODUL.
Keine Signalunterbrechung bei Modulwechsel. Sichere Erdung des Schutzmoduls über den Hutschienen-Tragfuß mittels einer Schnappbefestigung. Pro Ring ist ein Schutzmodul erforderlich.
Für Montage auf 35 mm Hutschiene.

Technische Daten:
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

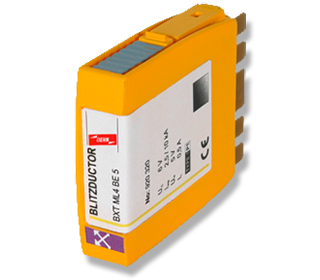

Vierpoliger Überspannungsableiter zur Montage im BXT-BASIS.

Technische Daten:
Nennableiterstoßstrom 2,5 kA
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

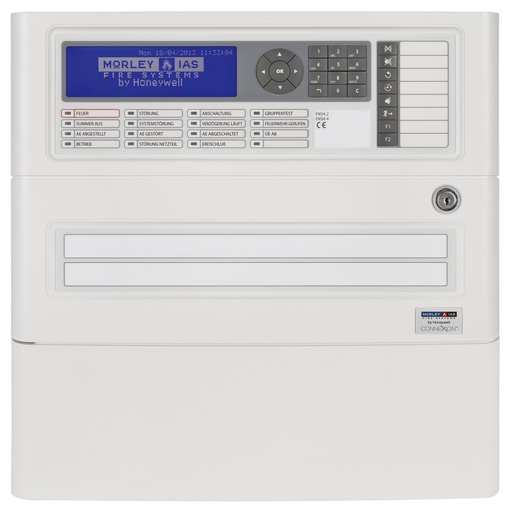

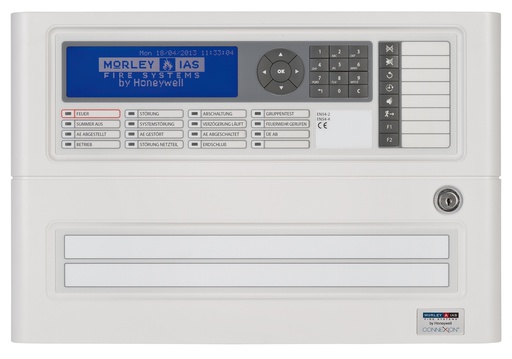

DX CONNEXION-BRANDMELDESYSTEM VON MORLEY-IAS
Das DX Connexion-Brandmeldesystem von Morley-IAS eignet sich besonders für den Schutz von kleineren und mittleren Gebäuden. Die Brandmelderzentralen sind extrem leistungsfähig und ermöglichen die Bewältigung von komplexen Anforderungen in Gebäuden. Sie wurde entwickelt, um sowohl Errichtern als auch Endverbrauchern die Bedienung zu erleichtern.

Ehemals DXc1-M

1-RINGZENTRALE IN 2 VERSCHIEDENEN VERSIONEN
MERKMALE:
- Einfache Inbetriebnahme: mit wenigen Tastendrücken zu einem vollfunktionierenden Brandmeldesystem
- Großes benutzerfreundliches Display ermöglicht klare und eindeutige Anzeige
- Programmierung per USB
- Möglichkeit das firmeneigene Logo hochzuladen

TECHNISCHE DATEN
Vds-Nummer: G 214078
CPD-Nummer: 0832-CPR-F0517
Ruhestrom: 130 mA
Farbe: grau (RAL 9002)
Betriebstemperatur: 0°C bis +40°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Maße (B x H x T): 390 x 392 x 147 mm
Gewicht: 4,5 kg ohne Akkus
max. Akkuplatz: 2 x 12Ah/12V
Schutzart: IP 30 nach EN 60529

DX CONNEXION-BRANDMELDESYSTEM VON MORLEY-IAS
Das DX Connexion-Brandmeldesystem von Morley-IAS eignet sich besonders für den Schutz von kleineren und mittleren Gebäuden. Die Brandmelderzentralen sind extrem leistungsfähig und ermöglichen die Bewältigung von komplexen Anforderungen in Gebäuden. Sie wurde entwickelt, um sowohl Errichtern als auch Endverbrauchern die Bedienung zu erleichtern.


Ehemals DXc2-M

2-RINGZENTRALE IN 2 VERSCHIEDENEN VERSIONEN
MERKMALE:
- Einfache Inbetriebnahme: mit wenigen Tastendrücken zu einem vollfunktionierenden Brandmeldesystem
- Großes benutzerfreundliches Display ermöglicht klare und eindeutige Anzeige
- Programmierung per USB
- Möglichkeit das firmeneigene Logo hochzuladen

TECHNISCHE DATEN
Vds-Nummer: G 214078
CPD-Nummer: 0832-CPR-F0517
Ruhestrom: 170 mA
Farbe: grau (RAL 9002)
Betriebstemperatur: 0°C bis +40°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Maße (B x H x T): 390 x 392 x 147 mm
Gewicht: 4,5 kg ohne Akkus
max. Akkuplatz: 2 x 12Ah/12V
Schutzart: IP 30 nach EN 60529

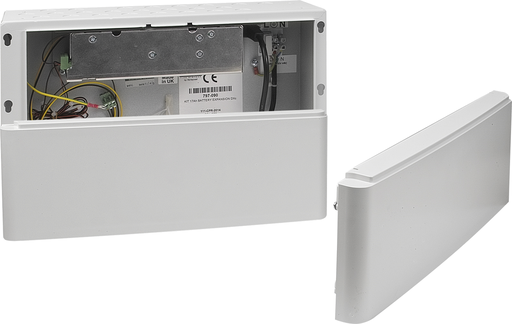

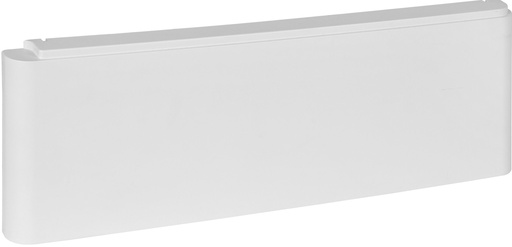

Blinddeckel für Erweiterungsgehäuse 795-121

Technische Daten
Material: Metall
Maße (B x H x T): 390 x 263 x 147 mm

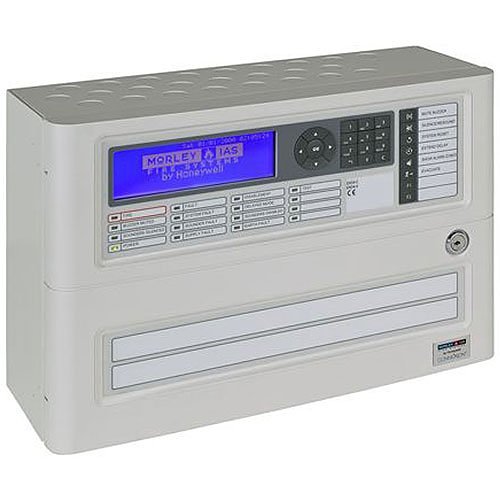

Die Morley 795-104 ist eine Ersatzfronttürbaugruppe für die Brandmeldezentralen der Morley DXc-Reihe.

Diese Türbaugruppe umfasst folgende Teile:
- Fronttür
- Display-Platine
- Fronttür-Aufkleber
- Flachbandkabel
- Schloss

DXc2/4 Ersatz-Netzteil für 2/4 Ring-Brandmelderzentrale

Technische Daten
Maße (B x H): 471,5 x 342 mm

Technische Daten:
Maße (B x H): 471,5 x 473,5 mm

Technische Daten
Maße (B x H): 471,5 x 605,5 mm

Technische Daten
Maße (B x H): 471,5 x 737,5 mm

Deckel für Erweiterungsgehäuse 795-121.

Schlüsselschalter aus Metall zum Einbau in die Brandmelderzentrale DX Connexion
Als Alternative zur Eingabe des Passwortes kann der Schlüsselschalter gedreht werden, um die Brandmelderzentrale in Zugangsebene 2 (Benutzer-Tastaturfreigabe) zu versetzen.

Farbe: grau (RAL 9002)

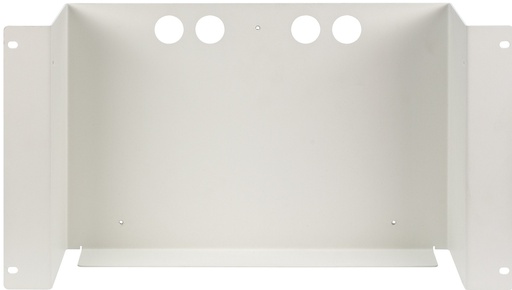

Höhe: 9 HE
Gewicht: ca. 2,50 kg

nur geeignet zum Einbau in DXc1-M & DXc2-M.

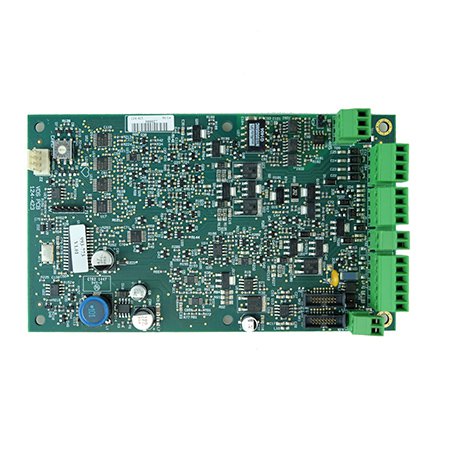

Beinhaltet ÜE, 2 x AE, SST-Löschen, Störungsausgang, UBext und RS485-Schnittstelle für Ansteuerung serielles FAT/FBF.
Erfordert bei Verwendung der SST-Löschen den Einbau der LED-Karte 795-134.

Technische Daten
Ruhestrom: 80 mA
Maße (B x H): 107 x 139 mm
Gewicht: ca. 200 g
