Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:

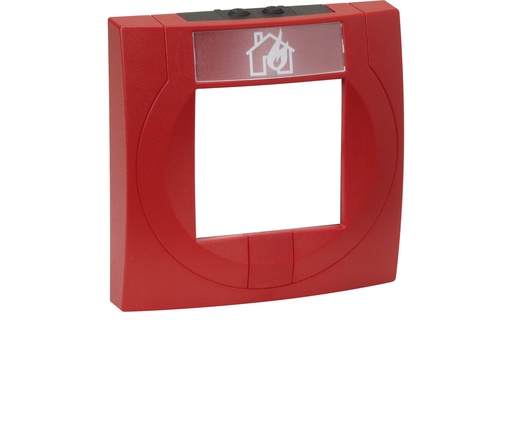

- Das rote Handmeldergehäuse wird nur mit dem Piktogramm (wie abgebildet) gemäß EN 54-11 ausgeliefert.
- Wir weisen darauf hin, dass gemäß EN 54-11 die Beschriftung des Handfeuermelders zwingend mit dem Symbol des brennenden Hauses zu erfolgen hat.

Lieferumfang:
- Gehäuse mit Glasscheibe (704910)
- Kunststoffschlüssel (769910)

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff
Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:

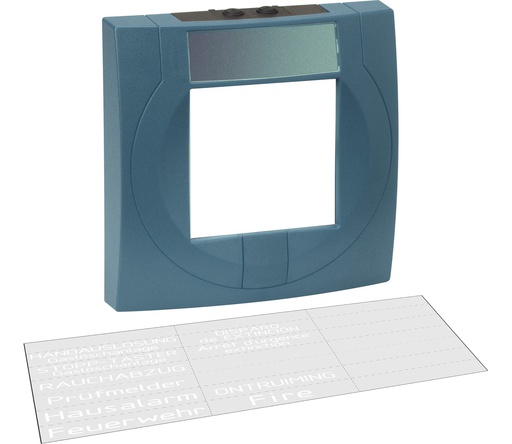

- Das Elektronikmodul 804902 im blauen Gehäuse entspricht der EN12094-3 und
kann somit als elektrischer Stopp-Taster für Gaslöschanlagen in trockenen, nicht
explosionsgefährdeten Betriebsstätten eingesetzt werden.
- Für den Einsatz des Handmelders in einer anderen Anwendung, beispielsweise als
Brandwarn-Handmelder, sind werkseitig bedruckte Einleger beigestellt.

Lieferumfang:
Beschriftungsfoliensatz (weiß) für die unterschiedlichen internationalen Anwendungen

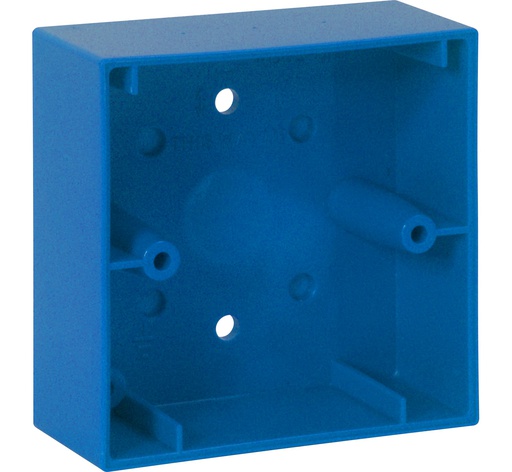

Blau, für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704951.

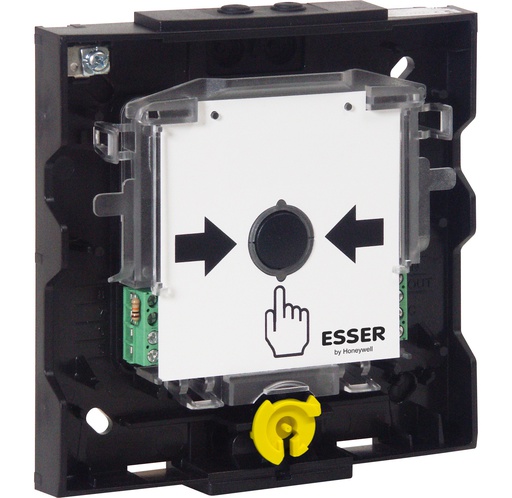

Zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung, Alarmspeicherung und Alarmanzeige. Anschlussmöglichkeit für Standard-Handmelder. Ohne Busanbindung arbeitet der Melder wie Standard-Handmelder.
Der Leitungstrenner ist im Handmelder integriert.

Druckknopf-Meldergehäuse Alu blau bedruckt mit Hausalarm-ESSER

Wie 804905, jedoch mit Relais, ohne Leitungstrenner und ohne Anschlussmöglichkeit für Standard-Handmelder.Der Relaisausgang wird mit dem Auslösen dieses Melders aktiviert. Der Relaisausgang kann in den Kundendaten der Brandmelderzentrale System 8000, IQ8Control und FlexES Control als Steuergruppe programmiert werden.
VdS-Anerkennung: G 205002

Mit Alarmanzeige, zum Anschluss an eine Standardmeldergruppe.
Dieses Elektronikmodul ist zusammen mit dem gelben Gehäuse (Art.-Nr. 704902) als elektrische Ansteuereinrichtung für Gaslöschanlagen zugelassen.

Das Elektronikmodul 804900 im gelben Gehäuse entspricht der EN 12094-3 und kann somit als elektrische Ansteuereinrichtung für Gaslöschanlagen in trockenen, nicht explosionsgefährdeten Betriebsstätten eingesetzt werden.

Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

VdS-Anerkennung: G 205001, G 205003 mit gelbem Gehäuse 704902

Wie 804900, jedoch mit zweitem potentialfreien Mikroschalter.

Dieses Elektronikmodul ist zusammen mit dem gelben Gehäuse (Art.-Nr. 704902) als elektrische Ansteuereinrichtung für Gaslöschanlagen zugelassen.

Das Elektronikmodul 804901 im gelben Gehäuse entspricht der EN 12094-3 und kann somit als elektrische Ansteuereinrichtung für Gaslöschanlagen in trockenen, nicht explosionsgefährdeten Betriebsstätten eingesetzt werden.

Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Wie 804900, jedoch ohne Rastung.
Dieses Elektronikmodul ist nur zusammen mit dem blauen Gehäuse (Art.-Nr. 704901) als elektrischer Stopp-Taster für Gaslöschanlagen zugelassen. Das Elektronikmodul 804902 im blauen Gehäuse entspricht der EN12094-3 und kann somit als elektrischer Stopp-Taster für Gaslöschanlagen in trockenen, nicht explosionsgefährdeten Betriebsstätten eingesetzt werden.

Für den Einsatz des Handmelders in einer anderen Anwendung, beispielsweise als Brandwarn-Handmelder, sind beim Handmeldergehäuse werkseitig bedruckte Einleger beigestellt.

Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

VdS-Anerkennung: G 205114 mit blauem Gehäuse 704901

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

Schutzart: IP 44 (mit Elektronikmodul)
Gehäuse: PC ASA-Kunststoff
Montage: aP
Gewicht: ca. 83 g (ohne Elektronikmodul)
Abmessungen: B: 133 mm H: 133 mm T: 36 mm

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.


- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

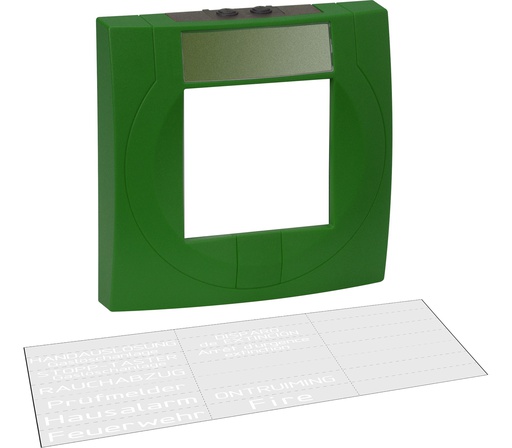

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

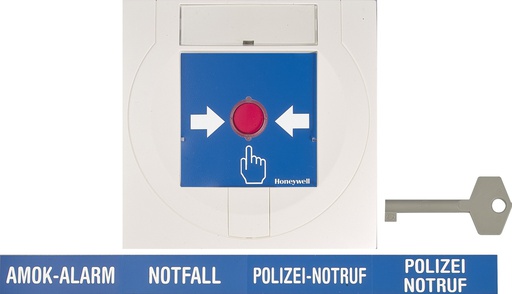

Handmeldergehäuse für Notfall- und Gefahrenmelder (NGRS-Melder) gemäß DIN VDE V 0827-1.

Mit dem Handmeldergehäuse 704909 und dem dazugehörigen Elektronikmodul (vorzugsweise 804901) kann der NGRS-Melder an ein entsprechendes System angeschaltet werden, über das eine Notfall- bzw. Gefahrensituation gemeldet werden soll, wie z.B. eine Sprachalarmanlage VARIODYN D1. Da beim NGRS Melder ein roter Auslöseknopf vorgegeben ist, muss beim Elektronikmodul die Kunststoffplatte mit dem schwarzen Auslöseknopf, gemäß der beiliegenden Beschreibung, gegen die beiliegende Kunststoffplatte mit dem roten Auslöseknopf getauscht werden.
NGRS = Notfall- und Gefahren- Reaktions- System.
Kunststoffplatte mit rotem Auslöseknopf, Einlegeschilder "Amok-Alarm", "Notfall" und "Polizei-Notruf"

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

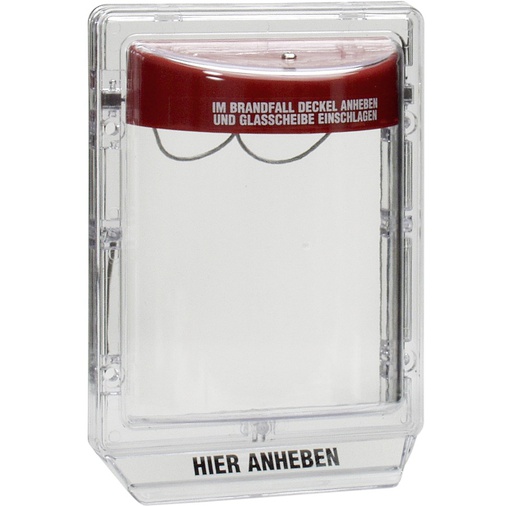

Diese Schutzhaube schützt vor Täuschungsalarmen, ohne echte Alarme zu behindern. Die Vorrichtung besteht aus einem manipulationssicheren Rahmen aus durchsichtigem Polycarbonat mit Deckel. Die Schutzhaube lässt sich problemlos über dem Druckknopfmelder anbringen, als Auf- oder Unterputzmontage und bietet Schutz vor Falschalarmen durch versehentliches Auslösen, Vandalismus, Staub und Wasser.

Die Schutzhaube ist für alle Handmelder geeignet.

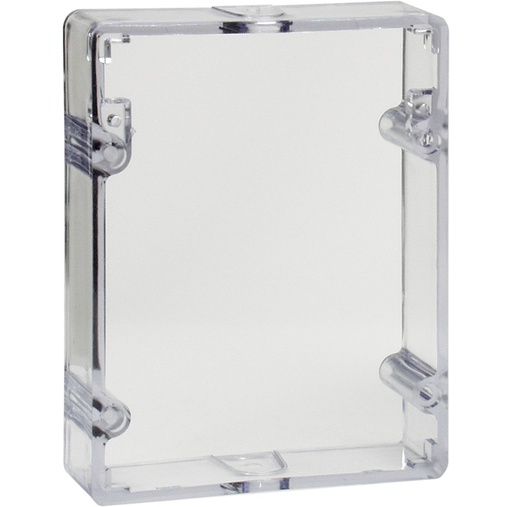

Der Abstandshalter wird bei einer Aufputz-Kabelverlegung benötigt.
Gewicht: ca. 510 g
Abmessungen : B: 180 mm H: 260 mm T: 50 mm

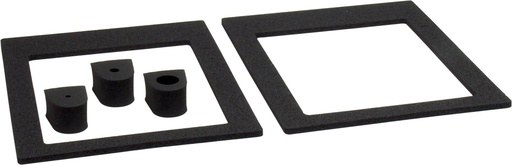

Bausatz –Selbstklebender Dichtungssatz für die Schutzhaube 781693 zur Erhöhung der Schutzart von IP44 auf IP55.

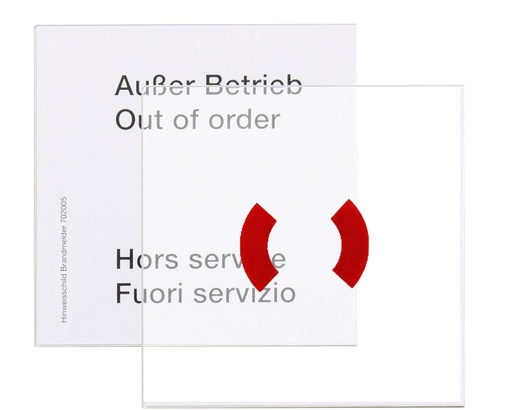

Glasscheibe gemäß DIN 14655 - G mit aufgedruckten Kreisringvierteln rot, ähnlich RAL 3000, für alle Meldergehäuse in großer Bauform 7047xx und 7048xx.

Abmessungen: B: 80 mm H: 80 mm

1 VE = 10 Stück

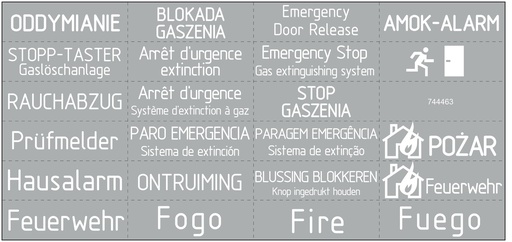

Universeller, gestanzter Foliensatz (transparent mit weißer Bedruckung) für das Beschriftungsfeld, abweichend von der Standardausführung.

1 VE = 10 Stück

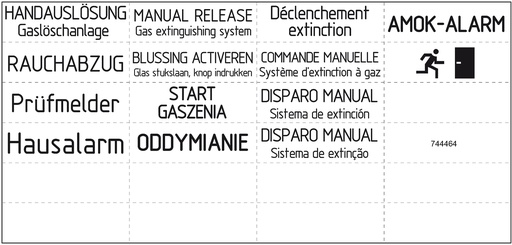

Wie 704911, jedoch mit schwarzer Bedruckung.

1 VE = 10 Stück.

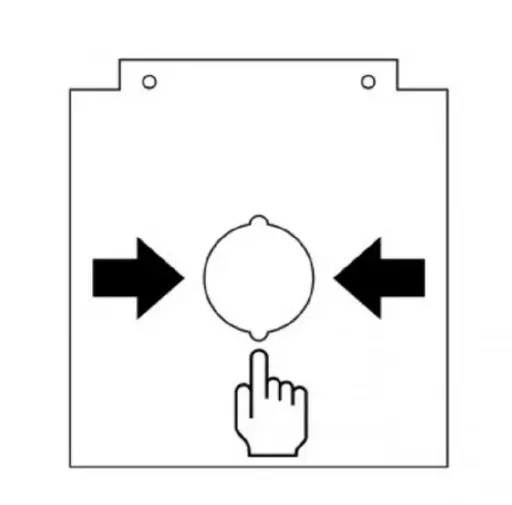

10× Ersatz-Bedienfeldfolie, neutral ohne Logo, für Handmelder große Bauform 80490x in widerstandsfähiger Kunststoffausführung. Die Folie ist als doppelseitiger Einleger ausgeführt. Ergänzend zu der normenkonformen Symbolik für Handfeuermelder gemäß EN 54-11 (Typ B) enthält sie auf der Rückseite ein Symbol für die Außerbetriebnahme des Melders und ist für eventuelle Wartungsarbeiten jederzeit griffbereit.
Die Darstellung "Außer Betrieb" erfolgt mit international verständlichem "Bauarbeiter"-Symbol und mehrsprachigem Text.

Material: PP (0,3 mm)
Abmessungen: B: 72 mm H: 75.7 mm

1 VE = 10 Stück
