Ringbuselemente

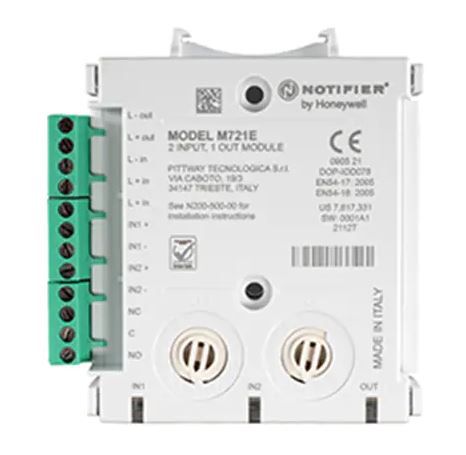

Für aP-Montage oder Montage auf Hutprofilschiene. Mit 2 Eingängen zur überwachten Anschaltung von Meldern mit potentialfreiem Ausgang. Mit 1 Ausgang zur Ansteuerung von externen Baugruppen über einen Wechsler (1-polig). Mit 3 x 3-farbiger LED und integriertem Isolator.

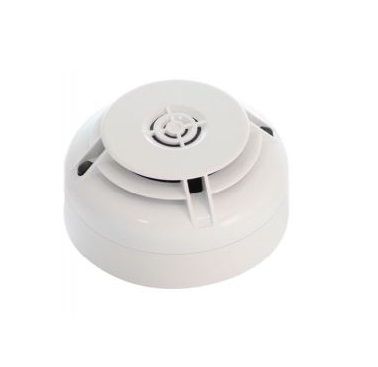

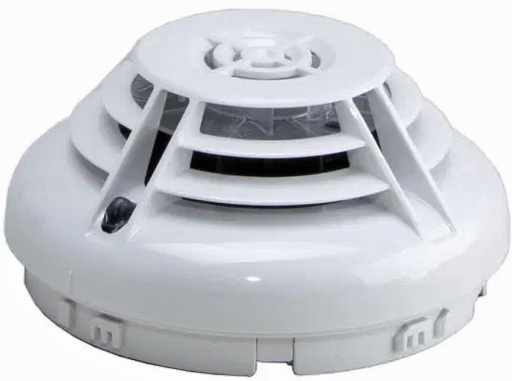

Intelligenter optischer Rauchmelder mit integriertem Isolator nach DIN EN54-17. Rauchmelder geprüft nach DIN EN54-7. Die optische Messkammer erlaubt eine verbesserte Reaktion auf alle Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität. Melder und Sockel sind aus mechanischer und elektrischer Sicht 100% abwärtskompatibel zu den Meldern der Serie 700.

- Rauchmelder geprüft nach DIN EN54- 7
- Thermomelder geprüft nach DIN EN54-5
- Getestet nach CEA 4021 als Mehrfachsensormelder
- Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
- Die neue optische Messkammer erlaubt eine verbesserte Reaktion auf alle Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität
- Melder und Sockel sind aus mechanischer und elektrischer Sicht 100% abwärtskompatibel zu den Meldern der Serie 700
-159 Adressen einstellbar über bewährte Dekadenschalter
- Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
- Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
- Einfache Installation, auch in großer Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Automatische Wartungsanzeige
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren(täuschungsalarmsicher)
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel

Technische Daten:
Ruhestrom ca. 0,2 mA / 24 VDC
Ansprechtemperatur 58°C
Ansprechverhalten Klasse A1R (Therm.)
Anwendungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
Farbe schwarz, ähnlich RAL9001
Gewicht ca. 97g
Abmessungen inkl. Sockel B501AP Durchmesser 102 × H 60 mm
Lieferung ohne Sockel!
CE-Zertifikat 0786-CPD-20639
VdS-Nummer: G 209002

Standardsockel einschließlich Klemmen für Schirm und Parallelanzeige.

In Aluminium-Druckguss mit integriertem Überwachungsmodul, roter LED und beidseitigem Isolator zur automatischen Isolierung von Ringabschnitten bei Kurzschluss der Ringleitung.

Technische Daten:
Farbe schwarzgrau, ähnlich RAL 7021
Gewicht ca. 2,3 kg
Abmessungen B: 285 mm H: 225 mm T: 60 mm

Geeignet für Melder der Serie OPAL, 700
und 800. Für Boden- und Deckenmontage.
Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 200 bis 350mm

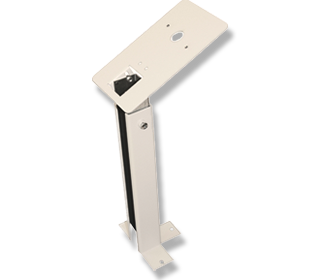

Geeignet für Melder der Serie OPAL, 700 und 800. Für Boden- und Deckenmontage.

Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 400 bis 550mm

Bestehend aus 3 Prismenreflektoren, damit diese mit dem bereits vorhandenen Prismenreflektor zu einer quadratischen Fläche montiert werden können.

Technische Daten:
- Reichweite 70 bis 100 m
- Abmessungen B: 200 mm H: 200 mm (3x)

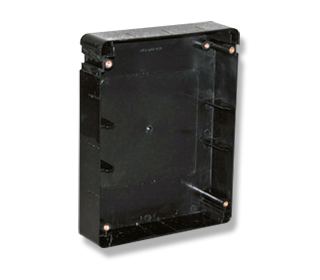

Ermöglicht die Decken- oder Wandmontage des Rauchmelders oder des Prismenreflektors. Beim Einsatz mit dem Rauchmelder ist zusätzlich das Distanzstück BEAM-SMK erforderlich. Die zulässige Abweichung von der optischen Achse darf nicht mehr als 10° betragen.

Technische Daten:
Reichweite 5 bis 70 m
Abmessungen B: 267 mm H: 381 mm T: 43 mm

Standardsockel einschließlich Klemmen für Schirm und Parallelanzeige, geeignet
für Melder und Alarmgeber der NFXI-Reihe.

Technische Daten:
- Kabeleinführung uP, aP
- Farbe schwarz, ähnlich RAL9011
- Gewicht ca. 39g
- Abmessungen Durchmesser 102 x H 22,5 mm

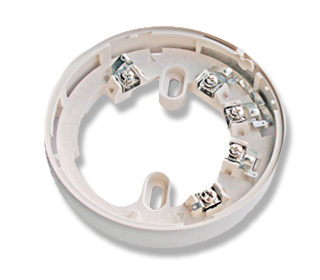

Ersatz für B501 und B501 DG

Technische Daten:
- Farbe weiß, ähnlich RAL9001
- Gewicht ca.39g
- Abmessungen Durchmesser 102 x H 22,5 mm

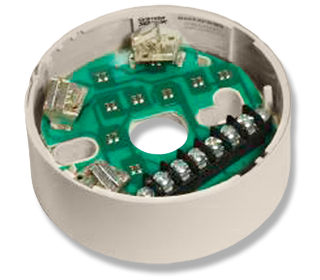

Für Anwendungen in unbeheizten Räumen,
wo Kondensation innerhalb der Messkammer
zu Alarmen bzw. Störungen führen kann.
Technische Daten:
Leistungsaufnahme Heizung 2,6W bei 28V
Kabeleinführung uP, aP
Farbe weiß, ähnlich RAL9001
Gewicht ca. 92g
Abmessungen Durchmesser 102 x H 36 mm

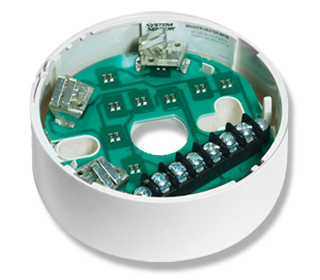

Für Anwendungen in unbeheizten Räumen,
wo Kondensation innerhalb der Messkammer
zu Alarmen bzw. Störungen führen kann.
Technische Daten:
Leistungsaufnahme Heizung 2,6W bei 28V
Kabeleinführung uP, aP
Farbe reinweiß, ähnlich RAL9003
Gewicht ca. 92g
Abmessungen Durchmesser 102 x H 36 mm

Technische Daten:
Ruhestrom ca. 10mA
Kabeleinführung uP, aP
Umgebungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Farbe weiß, ähnlich RAL9001
Gewicht ca. 90g
Abmessungen Durchmesser 102 x H 26 mm
CE-Zertifikat 0832-CPD-0925

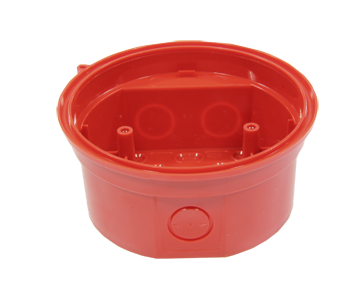

Sockel einschließlich Klemmen
für Schirm und Parallelanzeige.
Technische Daten:
Ruhestrom ca. 10mA
Kabeleinführung uP, aP
Umgebungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Farbe reinweiß, ähnlich RAL9003
Gewicht ca. 90g
Abmessungen Durchmesser 102 x H 26 mm
CE-Zertifikat 0832-CPD-0925

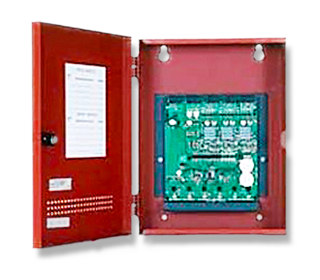

Abschließbares Wandgehäuse für die
Montage von bis zu 2 SC-6, NFXI-RM6
oder NFXI-MM10 Modulen.
Technische Daten:
Farbe rot
Gewicht ca. 4,5 kg
Abmessungen B: 235 mm H: 311 mm T: 70 mm
