Zentralenzubehör

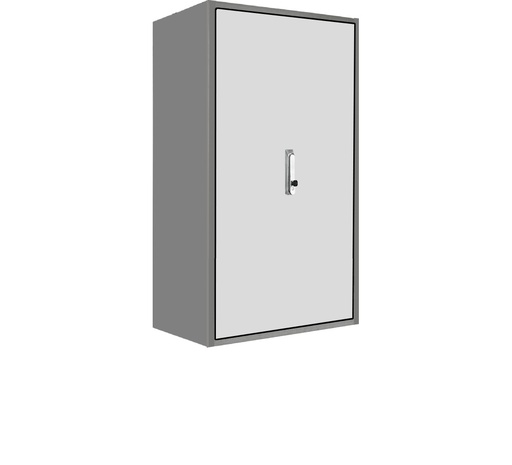

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen Außen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

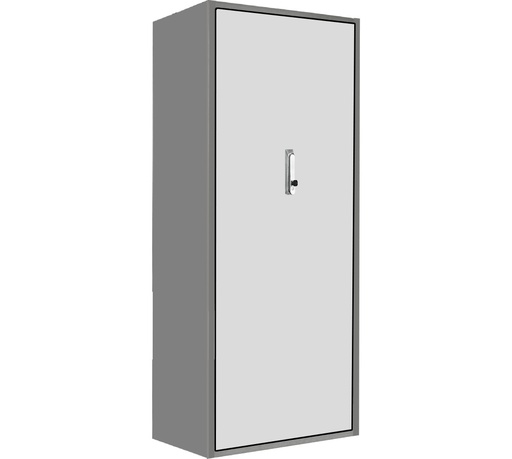

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen Außen (B × H × T): 648 × 2048 × 449 mm

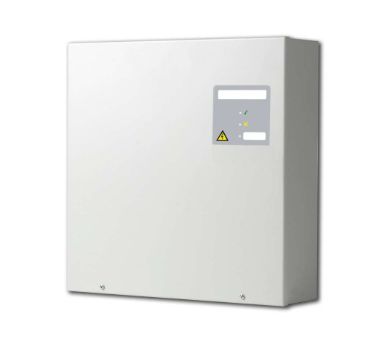

Netzladegerät für bis zu 18Ah Akkus
Gehäuse inklusive getaktetem Netzladegerät mit Platz für 2 × 17 Ah Yuasa Akkus.

Technische Daten
CPR-Nummer: 2831-CPR-F2656
VdS-Nummer: G 220016
Nennspannung: 230 V AC 50/60Hz mit einer Nennleistungsaufnahme von 1,3 mA
Max. Ausgangsspannung: 30 V
Min. Ausgangsspannung: 20 V
Max. konstanter Ausgangsstrom (inkl. Ladebetrieb): 5 A
Betriebstemperatur: -5°C bis +40°C
rel. Luftfeuchtigkeit: 10% bis 95% (nicht kondensierend)
Maße (B × H × T): 404 × 404 × 110 mm
Gewicht: 5,25 kg

Zur redundanten Ansteuerung eines FAT 2002 RE. Gemäß Forderung aus der
DIN 14675 kann mit diesem Interface die BMZ-Schnittstelle als redundanter
Übertragungsweg ausgeführt werden. Diese Platine kann statt einer ISO-RS232 in
die NF 300, NF 3000, NF 500 bzw. NF 5000 eingebaut werden.

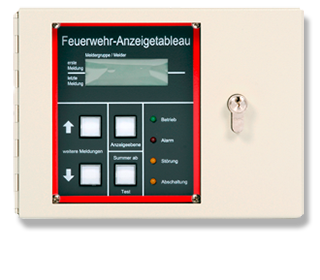

Feuerwehranzeigetableau mit Klartextanzeige mit 4 Zeilen zu je 20 Zeichen. Ansteuerung über serielle Schnittstelle der BMZ. 4 Tasten für die Bedienung der Anzeige, Sammelanzeigen Alarm, Störung, Abschaltung und Betrieb. Summer. Das FAT 2002 wird direkt über eine serielle RS 232-Schnittstelle der BMZ angesteuert.

Technische Daten:
- Betriebsspannung 10 bis 30 VDC
- Stromaufnahme bei 24V ca. 18 mA
- Alarmstrom bei 24V ca. 75 mA
- Farbe kieselgrau, ähnlich RAL7032
- Abmessungen B: 255mm H: 185mm T: 58mm

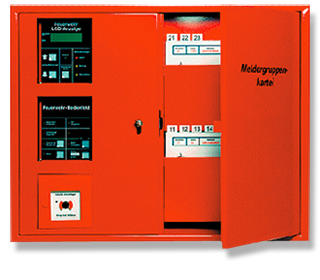

Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).
Linke Seite:
- Tür mit Klarsichtfeld mit FAT2002
- Feuerwehrbedienfeld FBF2001
- Handfeuermelder (vorbereitet)
Rechte Seite:
- Stahlblechtür mit Beschriftung Feuerwehr - Laufkarten
- 2 Aufnahmefächer für max. 100 Stück A3-quer-Feuerwehrlaufkarten

Technische Daten:
- Betriebsspannung 10 bis 30 VDC
- Stromaufnahme bei 24V ca. 50 mA
- Alarmstrom bei 24V ca. 180 mA
- Farbe feuerrot, ähnlich RAL3000
- Abmessungen B: 830mm H: 560mm T: 100mm

Zweiflügeliges Stahlblechgehäuse,
geeignet für aP- oder Unterputzmontage.
Zentrale Türöffnung für beide Türflügel
durch Feuerwehrschließung
(Halbzylinder vorbereitet).
Linke Seite:
- Tür mit Klarsichtfeld mit FAT2002
- Feuerwehrbedienfeld FBF2001
- Handfeuermelder (vorbereitet)
Rechte Seite:
- Stahlblechtür mit Beschriftung
Feuerwehr - Laufkarten
- 2 Aufnahmefächer für max. 100 Stück
A4-quer-Feuerwehrlaufkarten
Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 50 mA
Alarmstrom bei 24V ca. 180 mA
Farbe feuerrot, ähnlich RAL3000
Abmessungen B: 710mm H: 560mm T: 100mm

Leistungstreiber für Schnittstelle SIO2; wird gegen das im FAT 2002 vorhandene RS232-Modul ausgetauscht.

Deckung der Schattenfuge bei FIBS-A4
Einbau. Umlaufende Montagefuge von
0 mm notwendig. Blendrahmen wird nach
der Montage des FIBS aufgesetzt. FIBS-A4
muss 3 mm tiefer als die Oberkante der
Wandfläche montiert werden.
Technische Daten:
Außenmaß B: 770mm H: 620mm T: 47mm
Innenmaß B: 740mm H: 590mm T: 47mm

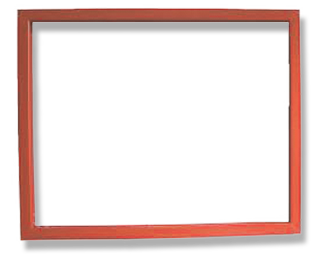

Deckung der Schattenfuge bei FIBS-A3
Einbau. Umlaufende Montagefuge von
0 mm notwendig. Blendrahmen wird nach
der Montage des FIBS aufgesetzt. FIBS-A3
muss 3 mm tiefer als die Oberkante der
Wandfläche montiert werden.
Technische Daten:
Außenmaß B: 890mm H: 620mm T: 47mm

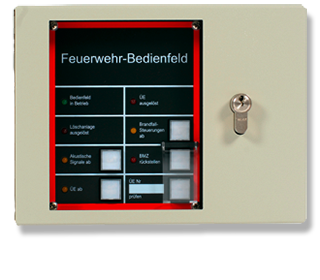

Mit RS485-Schnittstelle für
Ringbuszentralen, wo das FBF abgesetzt
von der BMZ montiert wird.
Das FBF 2003 erfordert den Einbau
der Platine ADP-PSW in der BMZ.
Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 10 mA
Alarmstrom bei 24V ca. 20 mA
Umgebungstemperatur 0°C bis +60°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Schutzart IP30
Farbe kieselgrau, ähnlich RAL7032
Abmessungen B: 255mm H: 185mm T: 58mm

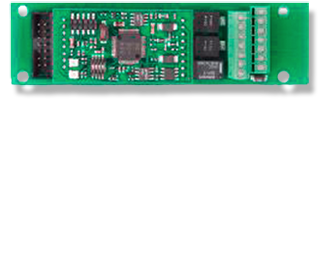

Zur redundanten Ansteuerung eines
FAT 2002 RE. Gemäß Forderung aus der
DIN 14675 kann mit diesem Interface die
BMZ-Schnittstelle als redundanter
Übertragungsweg ausgeführt werden.
Diese Platine kann in die NF50-A, NF50
bzw. NF50-S eingebaut werden.

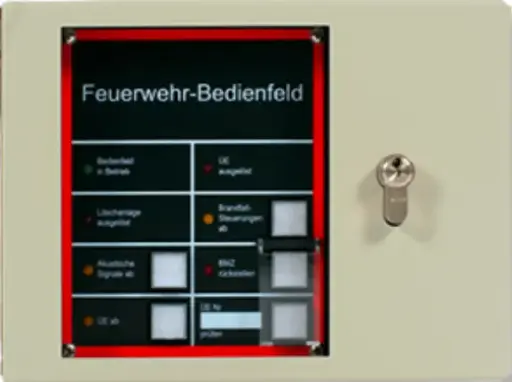

Mit RS485-Schnittstelle für
Ringbuszentralen, wo das FBF abgesetzt
von der BMZ montiert wird.
Platine ADP-PSW für überwachten
FBF-Anschluss und Einbau in BMZ ist im
Lieferumfang enthalten.
Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 10 mA
Alarmstrom bei 24V ca. 20 mA
Umgebungstemperatur 0°C bis +60°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Schutzart IP30
Farbe kieselgrau, ähnlich RAL7032
Abmessungen B: 255mm H: 185mm T: 58mm

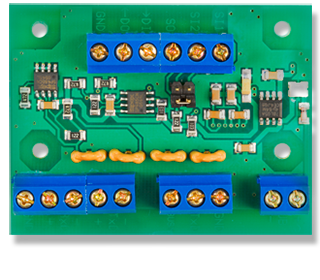

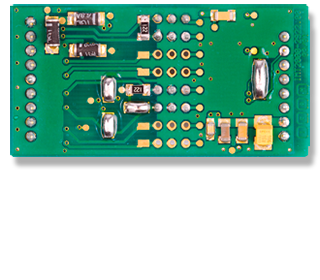

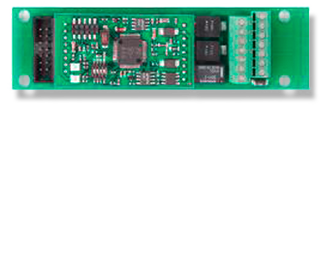

Diese Platine ermöglicht bei der
NF30/50-Reihe die Ansteuerung eines
FAT 2002 mit eingebautem RS422-Modul in
Entfernungen über 15m. Die in der BMZ
vorhandene RS232-Schnittstelle wird in
eine RS422-Schnittstelle umgewandelt.

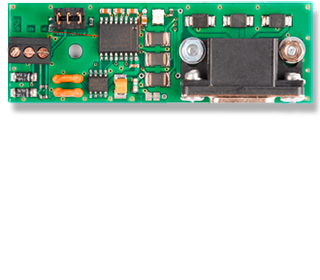

Zur nicht redundanten Vernetzung
weiterer FAT 2002 und zum Anschluss von
weiteren
Fernanzeigefeldern Typ NFR4P. Zum Einbau
in den an der BMZ angeschlossenen
"Master"- FAT 2002 bzw. "Master"- NFR4P.
Dieser Schnittstellenkonverter erzeugt
einen RS 485-Kanal für bis zu 31
abgesetzte "Slave"- FAT 2002. Diese
"Slave"-FAT 2002 müssen mit dem
RS485-Modul ausgestattet sein.
