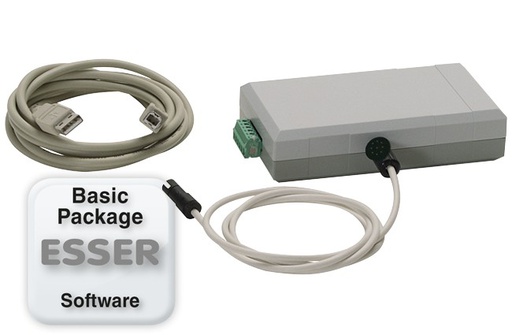

Komplettpaket zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control und Compact.

Das Feldbusinterface dient als Programmierschnittstelle zwischen der BMZ und dem PC/Notebook.

Des Weiteren ermöglicht das Feldbusinterface den direkten Anschluss einer Ringbusleitung zur komfortablen Überprüfung einer fertiggestellten Installation und der Beseitigung möglicher Verkabelungsfehler.

Komfortable Windows-Programmiersoftware auf CD zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control, und Compact.
Inkl. Fernwartungssoftware zur Bedienung und Zustandsabfrage bei IQ8Control-Brandmelderzentrale.Zur Programmierung wird das Feldbus- und Zentraleninterface PLus 789862.10 benötigt.
Folgende Sprachen werden unterstützt:
Dänisch, Deutsch, Englisch, Französisch, Italienisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch und Ungarisch.

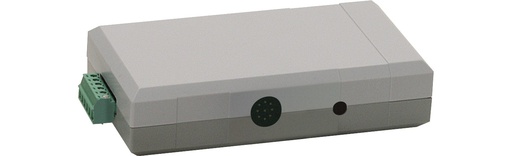

Interface zur Programmierung der Brandmelderzentralen 8007, 8000 C/M, 8008, Gateway, ABIGA und Löschmittel-Ansteuereinrichtungen 8010 oder zum direkten feldseitigen Anschluss einer einzelnen installierten Ringleitung. Mit dem optionalen Schaltnetzteil (Art.Nr. BME2Z002) können busversorgte Alarmierungseinrichtungen zentralenunabhängig über den direkten Anschluss an das Feldbusinterface 789862.10 getestet werden. Dazu ist die Programmiersoftware tools 8000 ab V1.12 erforderlich.

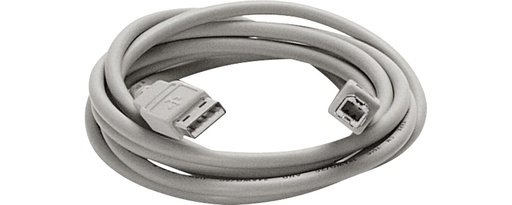

Hi-Speed USB 2.0 Industriekabel 28AWG/1P+20AWG/2C (Modell CU-2820-18) mit verstärkten Poweradern zum Anschluss des Feldbus- und Zentraleninterface PLus an den Service-PC oder das Notebook - nur dieses Kabel ist für diesen Zweck zu verwenden.

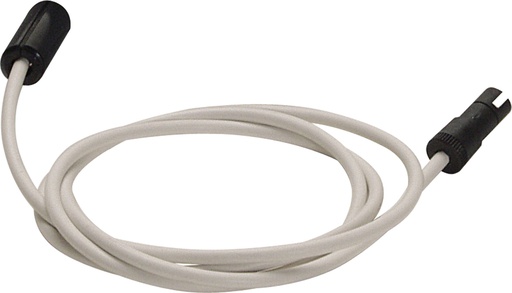

Zum Anschluss des Feldbus- und Zentraleninterface an den BMZ 8007, 8000 C/M, 8008, Gateway, ABIGA und IQ8Control. Mit 4-poligem Spezialstecker.

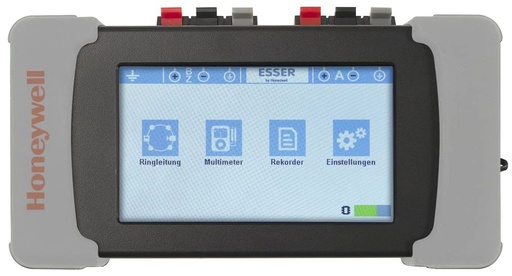

Mit dem esserbus®-Prüf- und Konfigurationsgerät (Art.-Nr. POL-ESS Touch) kann die Kabelinstallation bzw. die esserbus® oder esserbus®-PLus Ringleitung konfiguriert und auf Fehler oder Störungen geprüft werden.
Das Gerät ermöglicht die Erkennung aller an eine Ringleitung angeschlossenen esserbus® und esserbus®-PLus Teilnehmer von einem beliebigen Punkt der Ringleitung ohne Laptop / Service-PC. Mit dem Gerät lassen sich vorhandene Teilnehmer in bereits konfigurierten Ringleitungen ebenso wie Ringleitungen mit neu hinzugefügten Teilnehmern erkennen, konfigurieren und adressieren.
Mit dem Prüfgerät können Ringleitungsteilnehmer – unabhängig von der Ringleitungstopologie – erkannt, Fehler diagnostiziert und Installationen verifiziert werden. Das Gerät erstellt eine Topologie-Anzeige der Installation, mit der installierte Ringleitungen geprüft und verifiziert werden können. Auf dem hintergrundbeleuchteten Touchscreen-Display werden alle benötigten Informationen übersichtlich dargestellt. Der Facherrichter kann jederzeit den Status der Verkabelung, die Ringleitungskommunikation sowie die Anzahl der installierten Teilnehmer prüfen und problemlos Fehler identifizieren und lokalisieren.
Erkannte und konfigurierte Ringleitungen lassen sich zur späteren Nutzung oder Analyse im geräteinternen Speicher ablegen. Gespeicherte Ringleitungsdateien können dann ggf. in den Kundendaten zur Systemkonfiguration mit der Service- und Programmiersoftware tools 8000 ab V1.24 verwendet werden und eine Offline-Programmierung der BMZ durchgeführt werden.

Betriebsbuch für Brandmeldeanlagen (Format DIN A5) zum Eintrag von Betriebszuständen, Ereignissen, Instandhaltungen usw.

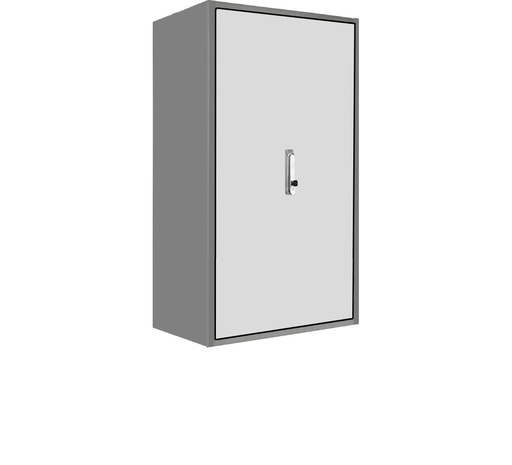

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

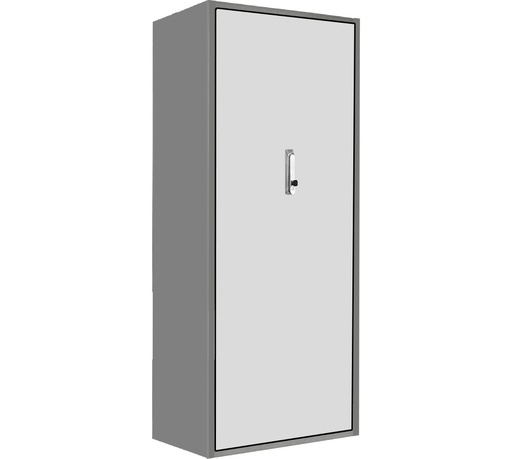

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

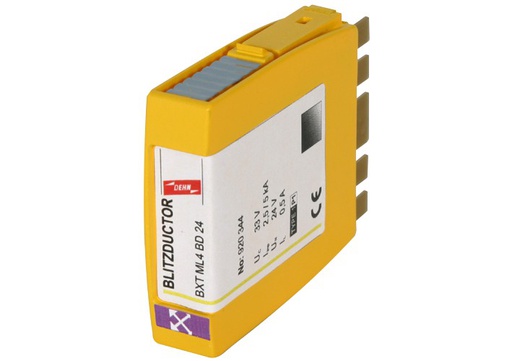

Überspannungs-Schutzmodul als 4-poliges Reiheneinbaugerät.
Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit galvanischer Trennung.

Technische Daten:
- Nennspannung: 24 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 23,3 V AC
- Höchste Dauerspannung DC: 33 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

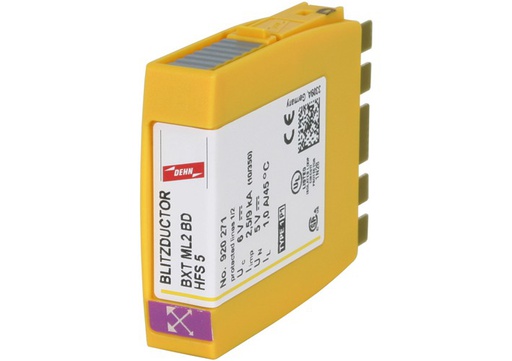

Platzsparendes Kombi-Ableiter-Modul mit LifeCheck zum Schutz von einer Doppelader hochfrequenter Bussysteme, wahlweise direkte oder indirekte Schirmerdung.

Technische Daten:
- Nennspannung: 5 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 4,2 V AC
- Höchste Dauerspannung DC: 6 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 9 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

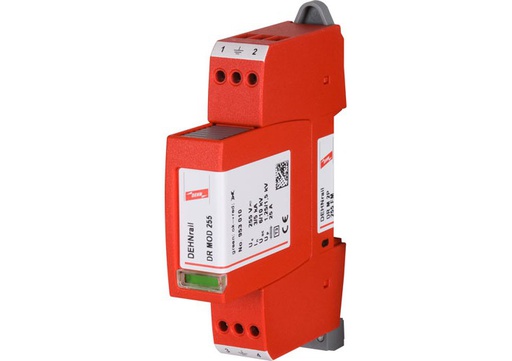

Zweipoliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul, mit potentialfreiem Fernmeldekontakt zur unabhängigen Störungsweiterleitung.

Technische Daten:
- Nennspannung: 230 V AC
- Höchste Dauerspannung AC: 23,3 V AC
- Höchste Dauerspannung DC: 33 V DC
- Nennlaststrom AC: 25 A
- Gesamtableitstoßstrom (80/20) [L+N-PE]: 5 kA
- Kombinierter Stoß: 6 kV
- Kombinierter Stoß [L+N-PE]: 10 kV
- Schutzpegel [L/N-PE]: 1500 V
- Schutzpegel [L-N]: 1250 V
- Ansprechzeit [L/N-PE]: 0 ns
- Ansprechzeit [L-N]: 0 ns
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern
symmetrischer Schnittstellen mit galvanischer Trennung.
Je Ringleitung ist ein ÜSS-Modul erforderlich!

Technische Daten:
- Nennspannung: 48 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 38,1 V AC
- Höchste Dauerspannung DC: 54 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20 (gesteckt)

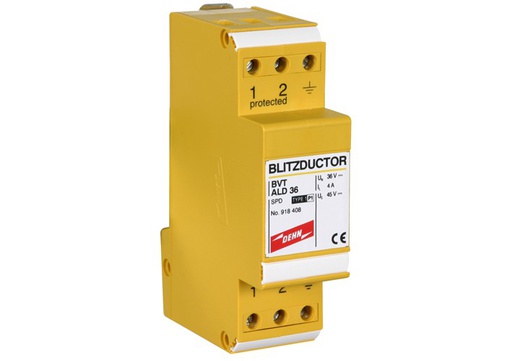

Energetisch koordinierter Kombiableiter zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage. Schutz überwachter und potenzialfreier Steuerausgänge bis 36 Volt.

Technische Daten:
- Nennspannung: 36 V
- Nennstrom: 7 A @ 40 °C
- Höchste Dauerspannung DC: 45 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 5 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

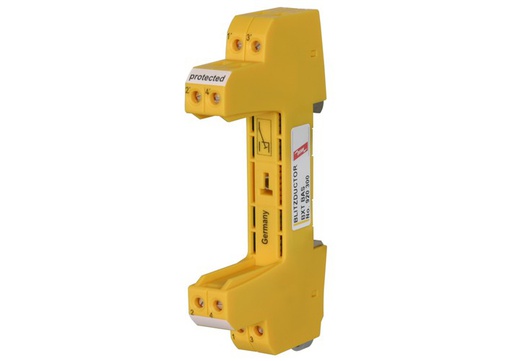

Basisteil als sehr platzsparende, 4-polige, universelle Durchgangsklemme zur
Aufnahme des Ableiter-Moduls ohne Signalunterbrechung. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Schutzmodule.

Technische Daten:
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

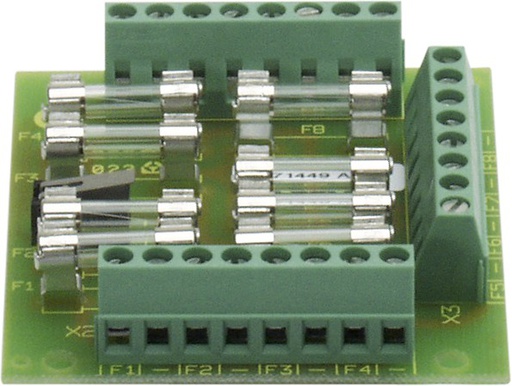

Sicherungskarte mit 8 Sicherungen 0,5 A zur separaten Absicherung der Spannungsversorgung einzelner Brandabschnitte bzw. Alarmierungsbereiche, Gruppen und Komponenten. Sie kann mit allen ESSER-Netzteilen und Brandmelderzentralen verwendet werden.

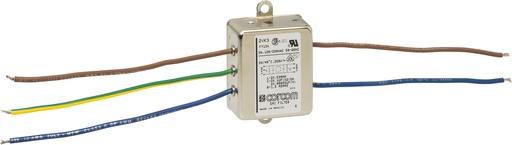

Der Netzentstörfilter ist zum nachträglichen Einbau in alle netzbetriebenen Geräte vorgesehen, bei denen Probleme durch HF-Netzstörungen auftreten.
