Rufanlagen​

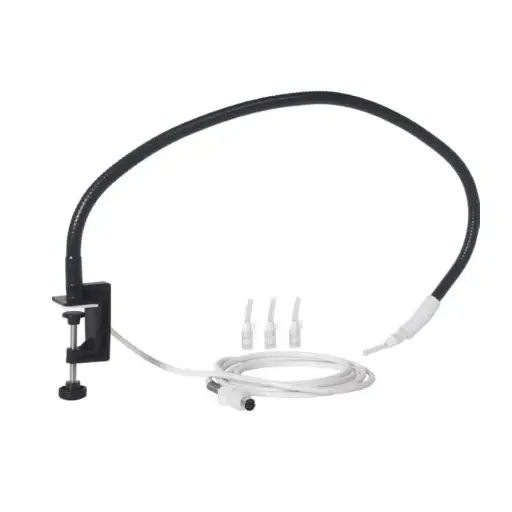

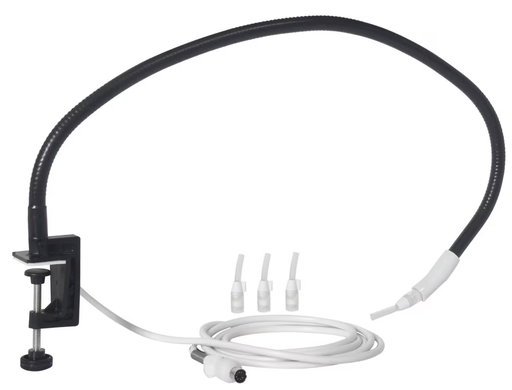

Pneumatische Atem-Rufeinheit mit 7-poligem Stecker zum Einsatz für bewegungsunfähige Patienten. Die Einheit wird über einen 7-poligen Nebensteckkontakt mit dem Patienten-Rufsystem verbunden. Die Rufauslösung erfolgt pneumatisch durch kräftiges Hineinatmen.

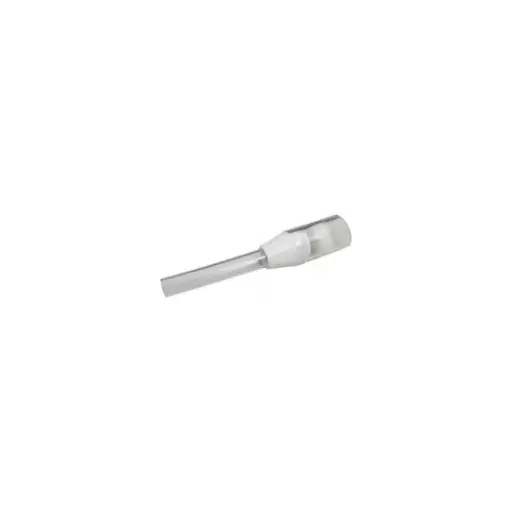

Zubehör für Atem-Rufeinheit 70007B

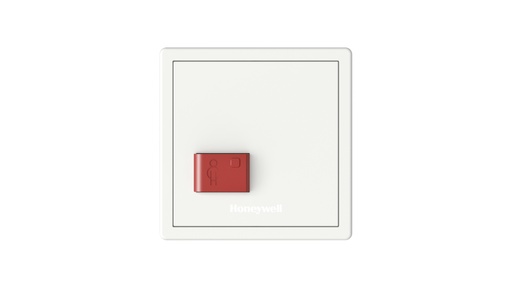

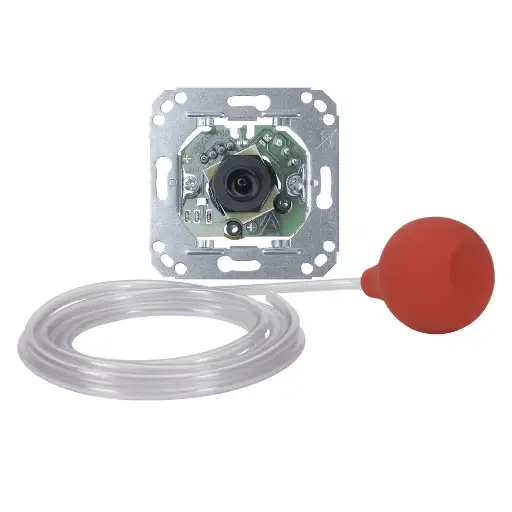

Ruftaster für pneumatische Betätigung zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang.
Anzeige der übergeordneten Zimmerkennung bei Rufauslösung. Funktionsüberwachung erfolgt durch das Elektronikmodul oder Zimmerterminal (Rufkreisüberwachung).

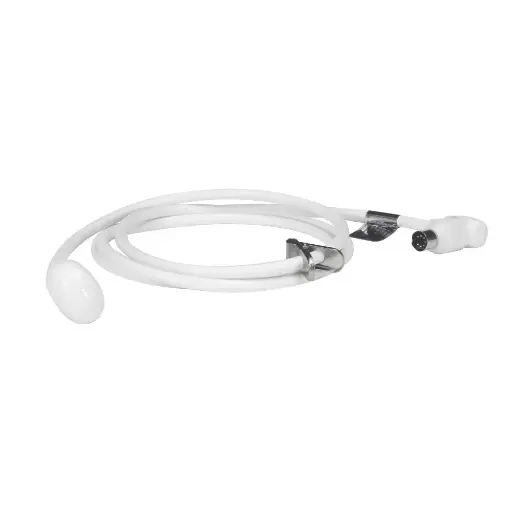

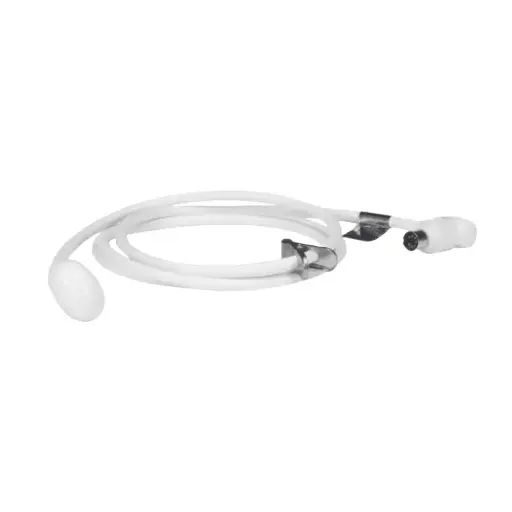

Pneumatischer Birntaster mit Anschlussstecker 7-polig, Isolierstoffschlauch 1,9 m, mit Gummiball und Halteclip.

Pneumatische Atem-Rufeinheit mit 7-poligem Stecker zum Einsatz für bewegungsunfähige Patienten. Die Einheit wird über einen 7-poligen Nebensteckkontakt mit dem Patienten-Rufsystem verbunden. Die Rufauslösung erfolgt pneumatisch durch kräftiges Hineinatmen.

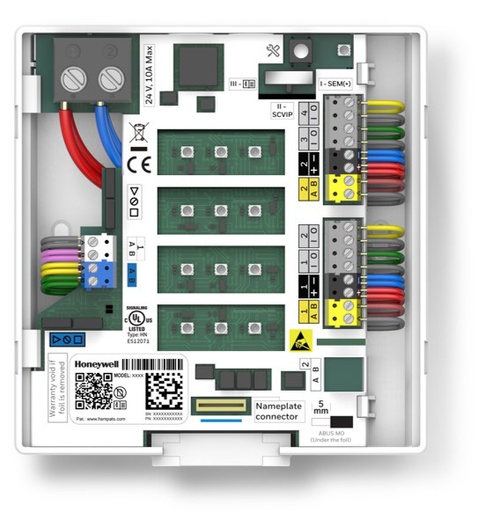

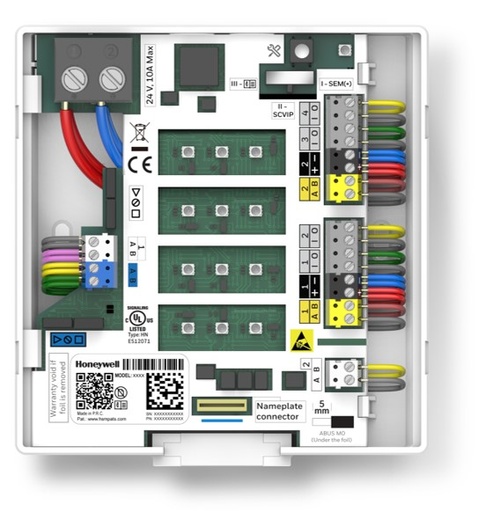

Systevo Anschlusseinheit mit Signalleuchte zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen im Bewohner-/Patienten/Dienstzimmer gemäß DIN VDE 0834. Separate Abdeckung in Farbe weiss / silber erforderlich.
Optionaler Einsatz des Namensschilds. Dient als Steuereinheit für Zusatzfunktionen im jeweiligen Zimmer und als Gateway zur übergeordneten Zentraleinheit (Datenbus).
Überwachung/Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) zu anderen Zimmern innerhalb der Organisationseinheit, Koordination der Kommunikation mit den Zentraleinheiten und weiteren Teilnehmern via Datenbus. Verwaltung der Konfigurationsdaten via der Zentraleinheit, redundante lokale Flash-Speicherung und Nutzung von Profiles (Funktionen, I/O, Geräte-Dienste).
Anschluss der multifunktionalen Zimmereinheiten über den Datenbus (DBUS) sowie Nutzung von Rufeingängen (I/O) zum Anschluss an den Zimmer-Controller und Einbindung in den Datenbus, ZBUS.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Mehrstufiges Sicherheitskonzept ermöglicht die lokale Rufsignalisierung bei fehlender Kommunikation mit der Zentraleinheit des Systems. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

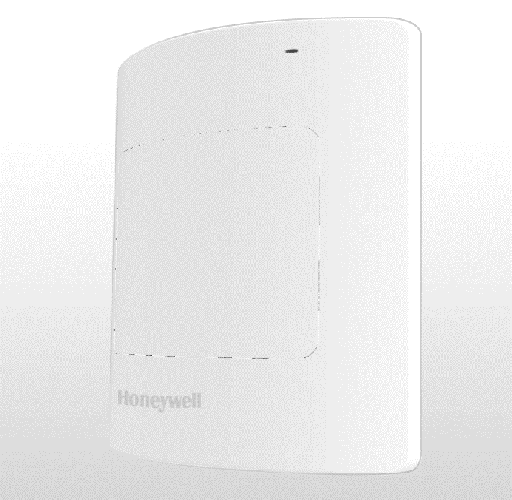

Einsatz (5 Stck) zum Austausch des transluzenten Leuchtfelds in der Abdeckung (weiß) des Systevo Elektronik Modul. Abschaltung der LED-Felder im SEM erforderlich.

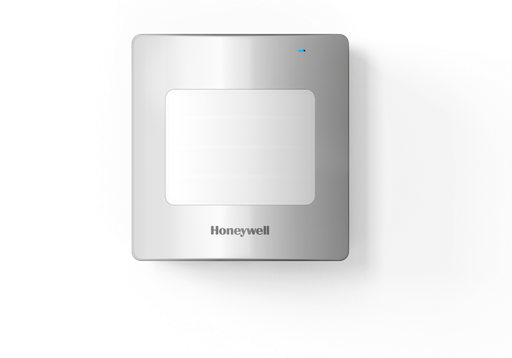

Abdeckung in Farbe silber für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Aufrasten auf das SEM / SCL.
Mit transluzentem Leuchtfeld für 4 Lampenkammern.

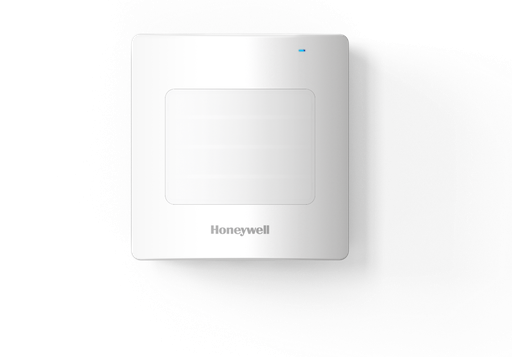

Abdeckung in Farbe weiß für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Aufrasten auf das SEM / SCL.
Mit transluzentem Leuchtfeld für 4 Lampenkammern.

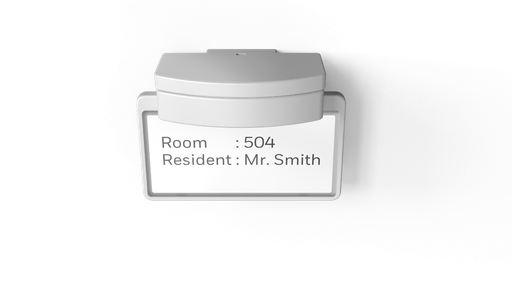

Namensschild in Farbe silber für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Anstecken an das SEM / SCL. Mit transparentem Feld zum Einsetzen einer Beschriftung (Papier).
Anschluss der Einheit über ein Flachbandkabel an das SEM oder die SCL. Mit integrierter Beleuchtung (weiß).
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.

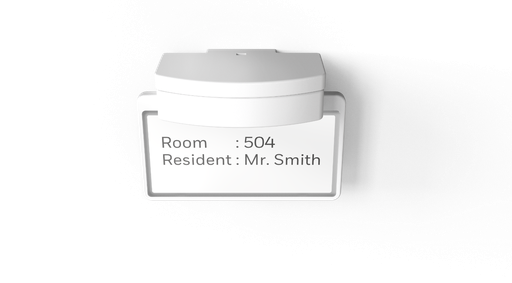

Namensschild in Farbe weiß für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Anstecken an das SEM / SCL. Mit transparentem Feld zum Einsetzen einer Beschriftung (Papier).
Anschluss der Einheit über ein Flachbandkabel an das SEM oder die SCL. Mit integrierter Beleuchtung (weiß).
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.

Systevo Anschlusseinheit mit Signalleuchte zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen im Bewohner-/Patienten/Dienstzimmer gemäß DIN VDE 0834. Separate Abdeckung in Farbe weiss / silber erforderlich.
Optionaler Einsatz des Namensschilds. Dient als Steuereinheit für Zusatzfunktionen im jeweiligen Zimmer und als Gateway zur übergeordneten Zentraleinheit (Datenbus).
Überwachung/Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) zu anderen Zimmern innerhalb der Organisationseinheit, Koordination der Kommunikation mit den Zentraleinheiten und weiteren Teilnehmern via Datenbus. Verwaltung der Konfigurationsdaten via der Zentraleinheit, redundante lokale Flash-Speicherung und Nutzung von Profiles (Funktionen, I/O, Geräte-Dienste).
Anschluss der multifunktionalen Zimmereinheiten über den Datenbus (DBUS) sowie Nutzung von Rufeingängen (I/O) zum Anschluss an den Zimmer-Controller und Einbindung in den Datenbus, ZBUS.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Unterstützung bettenweises Sprechen in Verbindung mit einer Betten-/Sprecheinheit und Handgerät am Bett.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Mehrstufiges Sicherheitskonzept ermöglicht die lokale Rufsignalisierung bei fehlender Kommunikation mit der Zentraleinheit des Systems. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

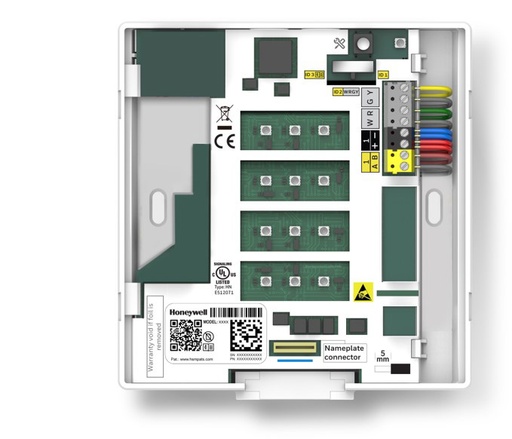

Systevo Zimmersignalleuchte zur optischen Anzeige von Rufen und Anwesenheiten des Bewohner-/Patienten und Dienstzimmers gemäß DIN VDE 0834.
Separate Abdeckung in Farbe weiss oder silber erforderlich. Optionaler Einsatz des Namensschilds.
Anschluss an die multifunktionalen Zimmereinheiten über den Datenbus (DBUS) oder im Kompatibilitätsmodus an die Steuerausgänge AL1/2, RL, RLWC.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

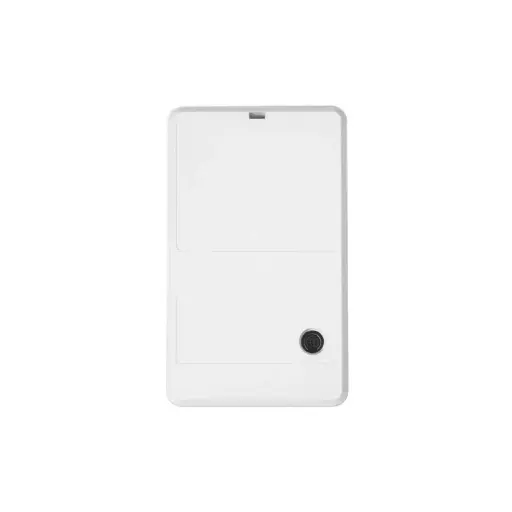

Schnittstelleneinheit zur Anbindung der Anlage an eine bestehende Lichtrufanlage sowie von externen Systemen über potenzialfreie Kontakte. Abhängig von der Konfiguration können bis zu 4 Eingänge und 4 Ausgänge genutzt werden. In den Systemen dienen diese Einheiten zudem zur Steuerung von Gruppen-Signalleuchten.

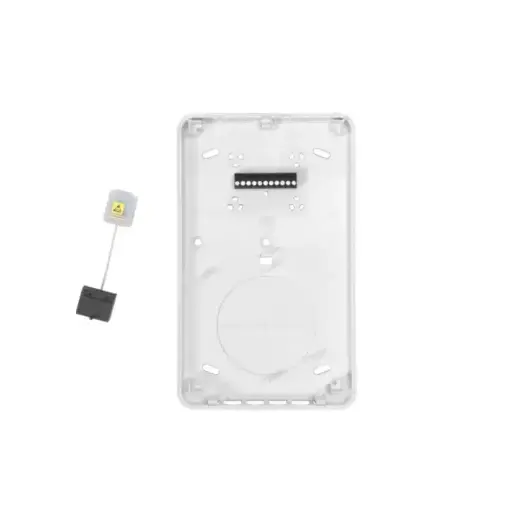

Anschlussträger für Kontaktinterface einschließlich Anschlussklemmen.

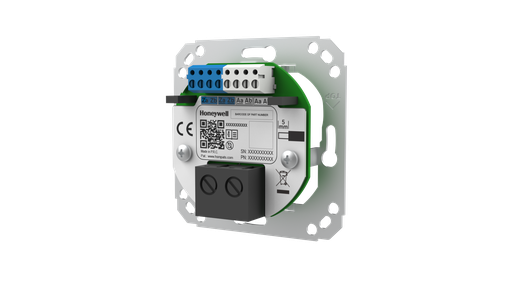

Systevo Repeater Modul, zur digitalen Signalaufbereitung der Datenkommunikation auf dem Daten- und Audiobus. Ausstattung mit 2 Ein- und Ausgängen für die gleichzeitige Verarbeitung der Daten- und Audiobus-Signale. Einsatz eines Repeaters erforderlich bei Überschreitung der Länge des Daten- und/oder Audiobus von 500 sowie bei mehr als 64 Teilnehmern pro Segment. Unterstützung des Splitter-Modus zur Verzweigung des Daten- und Audiobus.

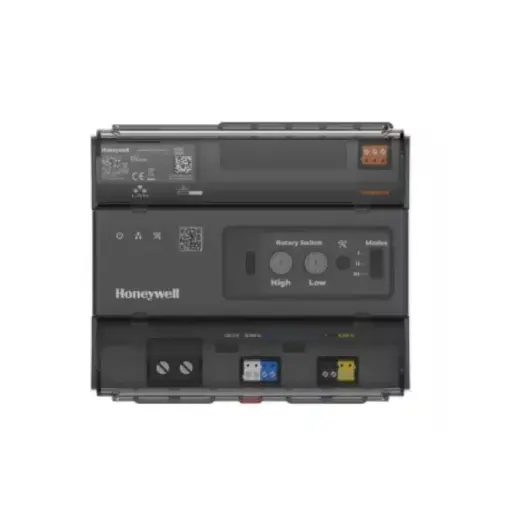

Systevo Zentraleinheit in aP-/Rack-Ausführung als Zentraleinheit für eine Organisationseinheit wie z.B. Station oder Wohnbereich. Nutzung des System-Release V12 zur Einhaltung der VDE 0834-1: 2016-06 in Verbindung mit übergeordneter System-Lizenz. Zudem zur Freischaltung der Systemfunktionen erforderlich (z.B. mobile Rufabfrage, Systemgröße etc.).
Zentraleeinheit mit Feldbus-Interface zur Verwaltung von max. 127 aktiven Systemkomponenten am Zimmerbus wie z. B. Zimmerterminals, ZimmerElektronikmodule, Informationsdisplays sowie weiterer Einheiten. Die Segmentierung des Zimmerbusses kann in bis zu sechs Untergruppen erfolgen.
Verwaltung von max. 40 IP-Teilnehmern über ETH-LAN wie IP-Touch-Terminals für erweiterte Dienstmerkmale. Option des Busabschlusses zur Zimmerbus-Terminierung (Daten/Audio).
Zusätzliche Repeater (Daten/Audio) nach 64 aktiven Systemkomponenten notwendig. Möglichkeit der Firmware-Aktualisierung von aktiven Systemkomponenten (sofern dieses von den Einheiten unterstützt wird).
Überwachung und Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) innerhalb der Organisationseinheit und Koordination der Kommunikation zu weiteren Zentralen via IP-Schnittstelle (ETH-LAN / Stationsbus).
Zudem Steuerung von Displayanzeigen und akustischen Rufmeldungen, gemäß festgelegter Prioritäten/Dienste (Zusammenschaltungen) innerhalb einer Systeminstallation. Flexible Konfigurationsmöglichkeiten über den Bedienrechner (PC) mit komfortabler Windows-GUI für Rufarten, Gruppen, Dienste, Sammeldurchsagen, Anzeigetexte, Geräteparameter, Systemsprache etc. in Abhängigkeit der Kundenbedürfnisse.
Einsatz von maximal 64 Zentralen mit bis zu 250 logischen Gruppen (Untergruppen). Die Vernetzung erfolgt über die ETH-LAN IP-Schnittstelle (Daten/Audio) oder bestehende Installationen den Stationsbus (Daten/Audio).
Die Verkabelung über ETH-LAN und / oder LWL-LAN erfolgt je nach den Vorgaben des klassischen Netzwerk-Designs.
Die Stationsweise Vernetzung erfolgt über geeignete Switches / Router (ETH-LAN: IEEE802.3), welche die notwendigen Übertragungsraten (10, 100, 1000MBit) automatisch erkennen.
Portbasierende VLAN-Netzwerkkomponenten mit QoS / ToS ermöglichen hierbei die Priorisierung der Lichtruf-Datendienste gegenüber den Sprachdiensten.
Aus Sicherheitsgründen (VDE 0834-1) arbeiten alle IP-Komponenten (Zentralen, Bedienrechner) in einem einheitlichen IP-Adressraum (10.1.x.y), der nicht durch andere Gewerke (z.B. GLT, Medizinisches Equipment etc) genutzt wird. Um einen abweichenden IP-Adressraum zu nutzen (192.168.x.y), erfolgt die Konfiguration über einen optionalen DHCP-Server.
Die Kommunikation erfolgt auf Basis von TCP/IP über definierte Lichtrufprotokolle. Dienstprogramme wie Telnet, FTP dienen dem Fernzugang und der Datenübertragung. Zusätzliche Netzwerk-Applikationen (Syslog, Firewall etc) dienen der Systemsicherheit und der möglichen Analyse gespeicherter Protokolldaten.
Mit integrierter Gateway-Funktion zur Weiterleitung der Daten-/Audiosignale der übergeordnete Bus-Schnittstelle (ETH-LAN, Stationsbus) zum Zimmerbus.
Einrichtung einer Master-Zentrale (bei ETH-LAN: ohne Zimmerbus) zur Kommunikation zum übergeordneten Bedienrechner via ETH-LAN und zur Steuerung der Eskalation von allen Systemmeldungen innerhalb des gesamten Systems. Vorbereitet für zukünftige, Lizenzpflichtige Firmware-Aktualisierungen, um zusätzliche Dienstmerkmale nutzen zu können. Zentrale oder dezentrale Installation (aP-/Rack-Ausführung) in Umgebungen Umweltklasse I.
Projektspezifische Planung der Zentralenausstattung ab 500 Zimmern.

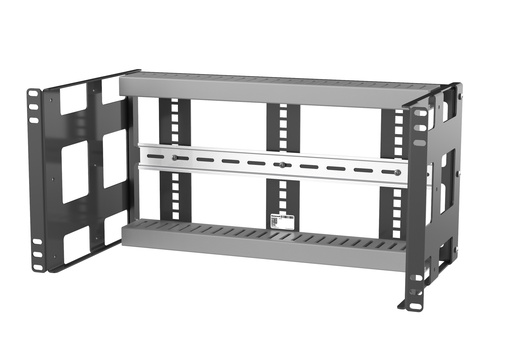

Systemrack zur Montage von maximal 3 Systevo Control IP+ in einem 19"-Verteilerschrank. Integrierte Hutschiene und Kabelkanäle. Wird als Bausatz geliefert.

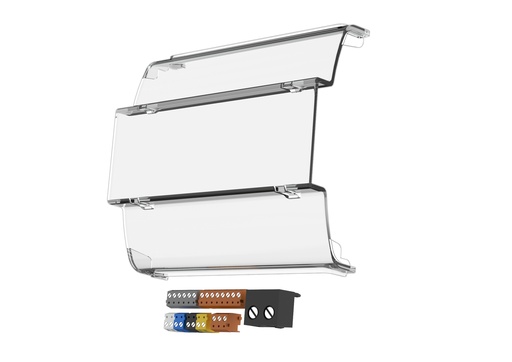

Ersatzteilset für Systevo Control IP+, bestehend aus einem kompletten Satz farbcodierter Anschlussklemmen und einer durchsichtigen Schutzhaube.
