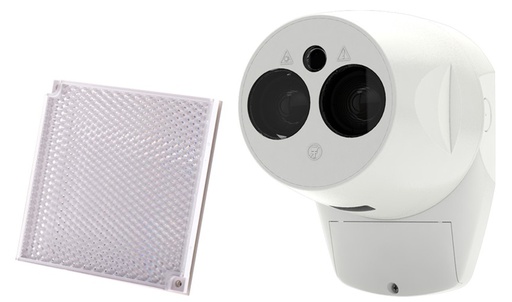

Der linienförmige Rauchmelder gemäß EN 54-12 besteht aus der Meldereinheit und dem Bedien- und Kontrollelement. Die Anschaltung auf der Ringleitung und das Rücksetzen erfolgen über den esserbus®-Koppler 808623.Das Gerät benötigt eine separate Spannungsversorgung von 24 V DC, zur galvanischen Trennung von Gleichspannungspotentialen und zur Vermeidung von Erdschlüssen ist der Spannungskonverter 781337 einzusetzen. Das Gerät arbeitet mit einer optischen Wellenlänge von 870 nm und einer maximalen Winkelausrichtung von +/- 5 ° mit einem maximalen Winkelversatz von (statisch nicht selbstjustierend) Strahlkopf mit +/- 0,75 ° und der Reflektor mit +/- 2 °. Die Empfindlichkeits-Alarmstufen sind wie folgt: 25 % (1.25 dB) bis 50 % (3 dB), in 1%-Schritten (0,05 dB) erhöhbar / werkseitig ist der Melder mit 35 % (1.87 dB) eingestellt. Der Rauchmelder arbeitet bei der Nutzung eines Prismen-Reflektors auf einer Reichweite von bis zu 70 m. Bei größeren Reichweiten bis zu 140 m bzw. 160 m sind die Reflektorsets für die jeweiligen Reichweitenverlängerungen (Art.-Nr. 761401.10 oder 761402.10) einzusetzen.
Alternativ können die Reflektorsets mit nanobeschichteten Reflektoroberflächen (Art.-Nr. 761411, 761412 oder 761413) oder mit zusätzlich eingebauter Heizung (Art.-Nr. 761421 oder 761422) für den Einsatz unter schwierigen Umgebungsbedingungen bezogen werden.

Einzelreflektor aus Metall zur Reichweitenverlängerung des LRMX auf bis zu 140 m.

Wie 741401.10, jedoch zur Reichweitenverlängerung des LRMX auf bis zu 7 ... 70 m.

Zur besseren Montage des linienförmigen Rauchmelders 761400 an Wänden, Unterzügen, Decken und Trägern. Der Deckenhalter ist aus Aluminium und lässt sich wahlweise in der Länge von 40 bis 70 cm einstellen. An der oberen Seite befindet sich ein hochwertiges Kugelgelenk zur einfachen Decken- oder Wandmontage.
Der Deckenhalter eignet sich zur Befestigung der Montageplatte 761406.

Selbstjustierender Sender-Empfänger, Bedienung über Bluetooth Applikation, Detektions-Reichweite bis zu 160 Meter, Prismenreflektoren optional erhältlich

VdS Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
- Alarmschwellen von 25 - 50 % in 1-%-Schritten
- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- 3 Status LED Anzeigen für Alarm, Störung und Betrieb
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 5,5 mA Normalbetrieb
- Stromaufnahme: 13,5 mA bei Inbetriebnahme im Schnellmodus
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen (B/H/T): ca. 155/180/137 mm
- Gewicht: ca. 1,1 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte, nicht kondensierend
- Schutzart: IP 65, DIN 40050
Bedienung über Bluetooth Applikation für mobile Endgeräte
optionalen Prismenreflektoren wählbar für 3 Detektions-Reichweiten:
- 7 bis 70 m
- 70 bis 140 m
- 140 bis 160 m

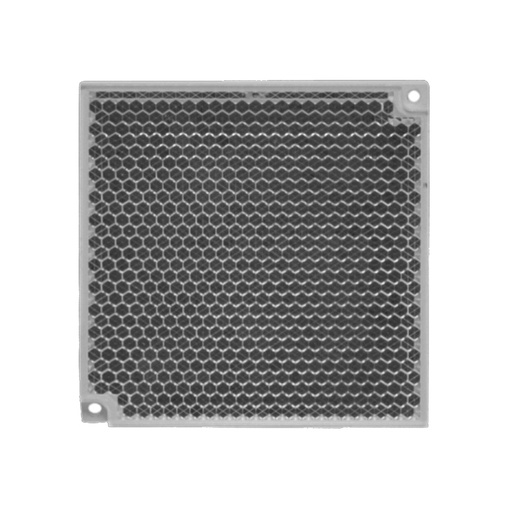

Prismenreflektor 100 × 100 mm
für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Farbe: weiß (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 100 × 100 × 10
- Gewicht: ca. 0,1 kg

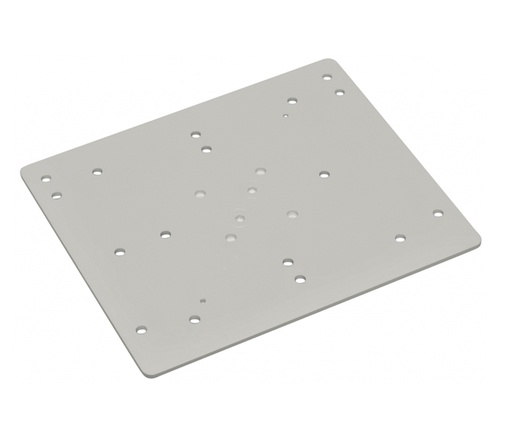

Adapterplatte zur Montage von linearen Rauchmeldern (universell) und Einzelreflektor auf Wand- und Deckenhalter
- Material: Aluminium
- Farbe: RAL9010 (reinweiß)
- Abmessungen B × H [mm]: 150 × 177
- Gewicht [kg]: 0,3

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, 175 mm hoch inkl. Profilblock
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 70 - 130 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 40 - 70 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

zum Schutz von mechanischen Beschädigungen
Passgenau für das Bedienteil vom thefirebeam
Kunststoffbeschichtet, weiß
Maße 229 mm x 164 mm x 74 mm"

zum Schutz von mechanischen Beschädigungen
Passgenau für den Melderkopf thefirebeam
Kunststoffbeschichtet, weiß
Maße 254 mm x 229 mm x 147 mm"

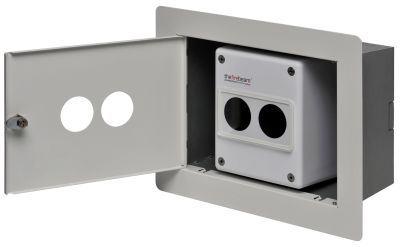

bestehend aus Einputzwanne u. höhenverstellbarem Abdeckrahmen mit verschließbarer Fronttür
- Einbauvorrichtung für den thefirebeam mit 2 Lichtkegelöffnungen
- 6 vorgestanzte Kabeleinführungen mit Sollbruchstellen
- Außenabmessungen B/H/T: ca. 355/275/145 mm
- Einbauabmessungen B/H/T: ca. 290/200/145 mm
- Farbe (Front): RAL9010 (reinweiß)
- Gewicht: 2,5 kg

Prismenreflektoren mit Anti-Beschlag-Oberfläche, zusätzlich integrierter Heizung (12/24V/6W), einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchter Umgebung, Temperaturbereich: -10 °C bis +55 °C
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

Prismenreflektoren mit einer Anti-Beschlag-Oberfläche und zusätzlich integrierter Heizung (12/24V/12W) mit einer Gesamtfläche von 30 x 30 cm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

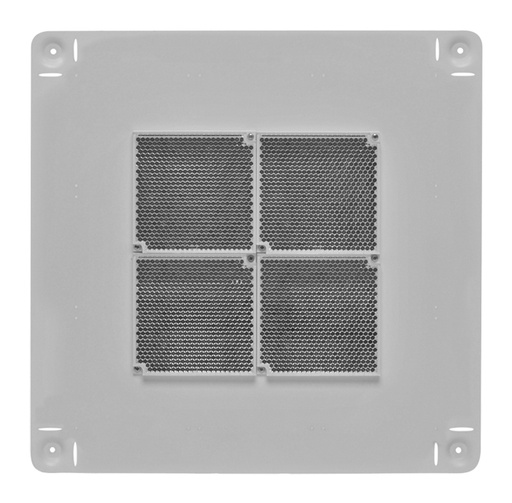

Montageplatte mit 4 Prismenreflektoren TFB-PR-nano
Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

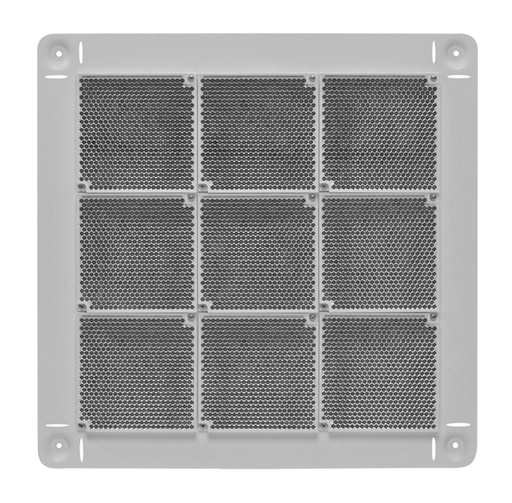

Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 300 x 300 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge × Breite × Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

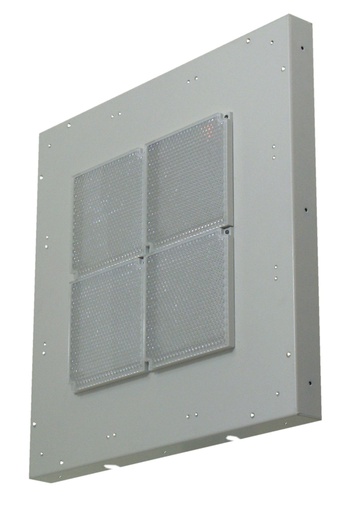

Prismenreflektoren mit einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 x 370 x 17 mm
- Gewicht: ca. 3 kg

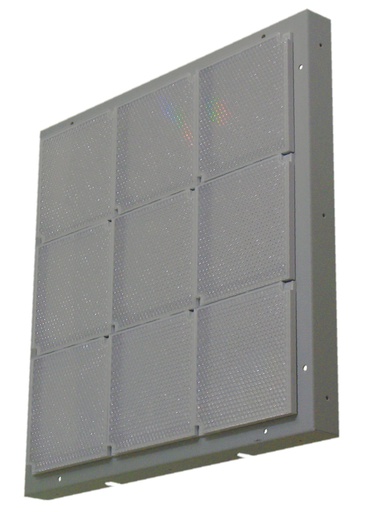

Prismenreflektoren mit einer Gesamtfläche von 300 x 300 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektor mit einer Anti-Beschlag Oberfläche und zusätzlich integrierter Heizung 24 V / 6 W für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in feuchter Umgebung, Temperaturbereich: -10 °C bis +55 °C
- im Kunststoffgehäuse
- Maße Länge × Breite × Höhe [mm] : 140 × 120 × 80
- Gewicht : 0,4 kg
