Linienförmiger Rauchmelder

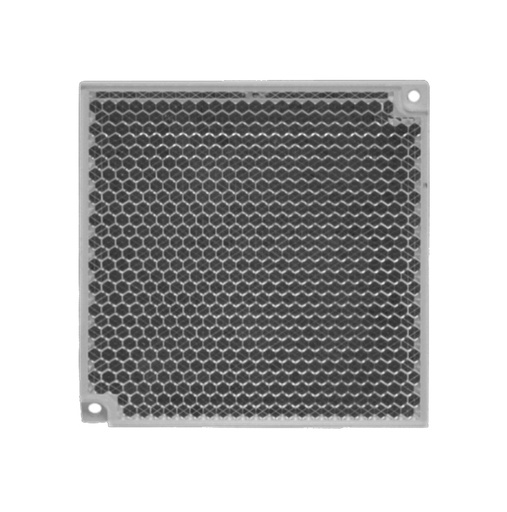

Prismenreflektor 100 x 100 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Farbe: weiß (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 100 x 100 x 10
- Gewicht: ca. 0,1 kg

Linearer Rauchmelder mit einer Anti-Beschlag-Optikoberfläche und zusätzlich integrierter Heizung, selbstjustierendem Sender/Empfänger, Bedienung über Bluetooth Applikation und einer Detektions-Reichweite bis zu 160 Meter mit optionalen Prismenreflektoren

VdS Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
-- Alarmschwellen von 25 - 50 % in 1-%-Schritten
-- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- Statusanzeigen für Betrieb, Alarm und Störung
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 3,5 mA Normalbetrieb
- Stromaufnahme: 17 mA optional nur bei Inbetriebnahme im Schnellmodus
- Heizung-Leistungsaufnahme: 6 W
- Detektions-Reichweitemit mit optionalen Prismenreflektoren wählbar in den Entfernungen: 7 bis 70 m, 70 bis 140 m oder 140 bis 160 m
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen Zentraleinheit (B/H/T): ca. 155/180/137 mm
- Abmessungen Bedieneinheit (B/H/T): ca. 120/185/62 mm
- Gewicht: ca. 1,7 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte
- Schutzart: IP 65, DIN 40050

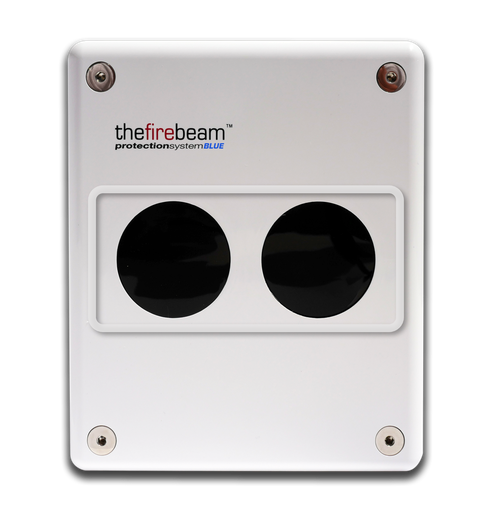

Linearer Rauchmelder mit einer Anti-Beschlag-Optikoberfläche, selbstjustierendem Sender/Empfänger, Bedienung über Bluetooth Applikation und einer Detektions-Reichweite bis zu 160 Meter mit optionalen Prismenreflektoren

VdS-Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
- Alarmschwellen von 25 - 50 % in 1-%-Schritten
- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- Statusanzeigen für Betrieb, Alarm und Störung
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 3,5 mA Normalbetrieb
- Stromaufnahme: 17 mA optional nur bei Inbetriebnahme im Schnellmodus
- Detektions-Reichweitemit mit optionalen Prismenreflektoren wählbar in den Entfernungen: 7 bis 70 m, 70 bis 140 m oder 140 bis 160 m
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen Zentraleinheit (B/H/T): ca. 155/180/137 mm
- Abmessungen Bedieneinheit (B/H/T): ca. 120/185/62 mm
- Gewicht: ca. 1,7 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte, nicht kondensierend
- Schutzart: IP 65, DIN 40050

Die Standard Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet.

VdS-Anerkennung: G211072

- Einfache und schnelle Installation -> geringe Installationskosten
- Hohe Toleranz gegenüber Erschütterungen, Gebäudebewegungen und starkem Luftstrom
- Zuverlässige Unterscheidung zwischen echtem Rauch und anderen Störeinflüssen wie Staub, Dampf, Vögel und Insekten u.v.m.
- Hohe Temperaturunterschiede kein Problem
- Geringe Falschalarmrate
- Einfach DIP-Schalterkonfiguration
- Begrenzte Wartungsanforderungen
- Konfigurierbare Alarmgrenzwerte
- Verdrahtete als auch batteriebetriebene Sender/ Emitter erhältlich
- 3D Abdeckung
- Verschmutzungsüberwachung
- 2° Gebäudebewegung zulässig

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 0.35 mA
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

Bildsensor/Empfänger zur bildgestützten Raucherkennung für offene Räume, Auswertung von zwei Lichtquellen (IR und UV), mit optischen Filtern, hochschneller Bilderfassung und intelligenten Software-Algorithmen zur Erhöhung der Störsicherheit bzw. der Sicherheit vor Fehl-/Täuschungsalarmen, 7 Lichtquellen anschließbar, über Bildsensoren und DIP-Schalter individuell konfigurierbar.

VdS-Anerkennung: G211072

- Max. Detektionsbereich bis zu 34 m mit Standard-Lichtquelle
- Max. Detektionsbereich bis zu 68 m mit Hochleistungs-Lichtquelle
- 3 Sensibilitätsstufen möglich (35 %, 45 %, 60 %)
- Einfache DIP-Schalterkonfiguration
- Verschmutzungsüberwachung
- Heizungsstromversorgung: 24 V DC, 16 mA (400 mW)

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 8 mA @ 1 Sender, 10 mA @ 7 Sender
Reichweite: < 68 m
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

Bildsensor/Empfänger zur bildgestützten Raucherkennung für offene Räume, Auswertung von zwei Lichtquellen (IR und UV), mit optischen Filtern, hochschneller Bilderfassung und intelligenten Software-Algorithmen zur Erhöhung der Störsicherheit bzw. der Sicherheit vor Fehl-/Täuschungsalarmen, 7 Lichtquellen anschließbar, über Bildsensoren und DIP-Schalter individuell konfigurierbar.

VdS-Anerkennung: G211072

- Max. Detektionsbereich bis zu 200 m mit Hochleistungs-Lichtquelle
- 3 Sensibilitätsstufen möglich (35 %, 45 %, 60 %)
- Einfache DIP-Schalterkonfiguration
- Verschmutzungsüberwachung
- Heizungsstromversorgung: 24 V DC, 16 mA (400 mW)

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 8 mA @ 1 Sender
Reichweite: <150 m
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

Die batteriebetriebene Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet. Die eingebaute Batterie hält 5 Jahre.

VdS-Anerkennung: G211072

Betriebsspannung 20 V DC
Stromaufnahme @ 24 V DC ca. env. 0.8 mA mA
Einstellwinkel -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur -10 °C ... 55 °C
Rel. Luftfeuchte < 10 %
Schutzart IP 44 (Elektronik)
IP 66 (Optikgehäuse)
Gewicht ca. 563 g
Melderspezifikation EN 54-12
Abmessungen B: 208 mm H: 136 mm T: 96 mm

Die High Power Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet. Somit sind längere Überwachungsdistanzen möglich. Siehe Beschreibung der OSID Empfänger.

VdS-Anerkennung: G211072

Einstellwinkel -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur -10 °C ... 55 °C
Rel. Luftfeuchte < 10 %
Schutzart IP 44 (Elektronik)
IP 66 (Optikgehäuse)
Gewicht ca. 563 g
Melderspezifikation EN 54-12
Abmessungen B: 208 mm H: 136 mm T: 96 mm

OSID-Drahtschutzkorb schützt die OSID-Sender und -Empfänger vor Vandalismus und versehentlicher Beschädigung. Die Käfige bestehen aus dickem Stahldraht mit einer korrosionsbeständigen Polyesterbeschichtung. Installation und Wartung sind einfach.

Die Antikondensationsfolie wird auf der CMOS-Bilderfassungslinse des Rauchmelders montiert, um die Kondensation von Feuchtigkeit zu verhindern, die zum Verlust von Infrarot- und UV-Signalen führt

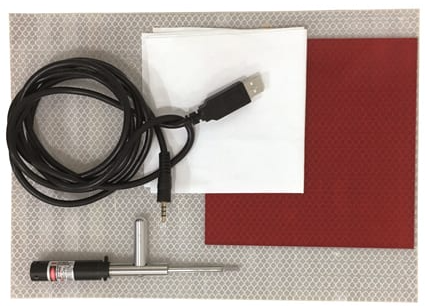

Installation kits for OSID detectors include a laser alignment tool, a test filter, a PC cable, a cleaning cloth, and a manual.

Maximum Beam Distance 150 m
Maximale Umgebungsluftfeuchtigkeit 95Percentage
Maximum Trouble Current 2 A
Max. Umgebungstemp. 55°C
Alarmkontakte 2 A @ 30 V DC
Maximum Alarm-Strom 2 mA

OSE-RBA-Ersatz-Alkalibatterien sind für die Verwendung mit OSID-Geräten (Open-Area-Rauchbilderkennung) vorgesehen.

Adapterplatte zur Montage von linearen Rauchmeldern (universell) und Einzelreflektor auf Wand- und Deckenhalter
- Material: Aluminium
- Farbe: RAL9010 (reinweiß)
- Abmessungen B × H [mm]: 150 × 177
- Gewicht [kg]: 0,3

Der Lichtstrahlrauchmelder ist ein Rauchmelder mit optischem Reflektortyp-Lichtstrahl, entworfen um als Bestandteil von Brandmeldesystemen betrieben zu werden. Rauchmelder mit optischem Lichtstrahl sind besonders gut für den Schutz von Gebäuden mit großen Freiflächen, z. B. Lagerhallen, Atrien usw., geeignet. Der Strahl arbeitet hauptsächlich nach dem Prinzip der Lichtschwächung unter Nutzung eines Infrarotstrahls. Der Melder ist eine kombinierte Sender/Empfänger-Einheit, die direkt an einen konventioneller Melderschaltkreis angeschlossen werden kann. Ein weiteres Merkmal des Melders ist, dass er die Hauptursache für Fehlalarme und/oder Fehler beseitigt, die bei herkömmlichen Strahldetektoren beobachtet werden.

Merkmale &Vorteile:
Kombinierte Sender- und Empfangsstation
besteht aus einer CMOS-Bildgebung CCD
Intuitive Strahlausrichtung durch Richtungspfeile
Hoch beständig gegen Gebäudebewegungen
Beständig gegen starke Lichtquellen und große störende Objekte
Automatische Empfindlichkeitsschwelleneinstellung
Integriertes Heizelement
Elektronischer simulierter Rauchtest vom Boden aus
Standby-, Fehler- und Alarm-LED-Anzeigen von vorne und unten sichtbar
Abnehmbare steckbare Anschlussklemmen
Zertifizierungen :
CE
FM
UL-gelistet

Maximale Betriebsspannung 32V DC
Minimale Betriebs-Umgebungstemperatur 0°C; 32°F
Alarm Current 11mA
Zur Verwendung mit Fire Alarm System
Erkennungssensor-Typ Reflector Type Linear Optical Beam
Gesamtbreite 254mm
Zulassungen CE: FM: UL Listed
Gesamttiefe 4.5in
Maximaler Ruhestrom 7mA
Meldertyp Infra-Red Beam
Produkttyp Smoke Detector
Max. Umgebungstemp. 37.8°C; 100.04°F
Gesamthöhe 6in
Maximaler Alarmstrom 54mA
Alarmstrom-Nennwert 11mA
Maximale Umgebungstemperatur bei Betrieb 37.8°C
Minimale Betriebsumgebungstemperatur 32°F

Test Filter für OSI-R Melder

1 VE = 10 Stück
