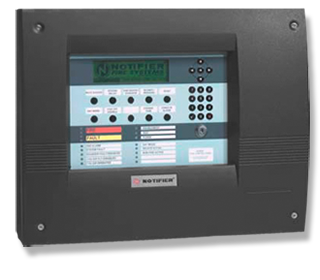

Die NF300 ist eine moderne, anspruchs-
volle Brandmelderzentrale mit einem sehr
guten Preis-Leistungsverhältnis. Sie
kann 2 Ringleitungen, bestückt mit bis
zu 396 Ringelementen verwalten.
Diese Brandmelderzentrale wurde gemäß
den Anforderungen nach DIN EN54 Teil 2
und 4, sowie zusätzlichen lokalen An-
forderungen der unterschiedlichen Euro-
päischen Länder entwickelt.
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,31 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

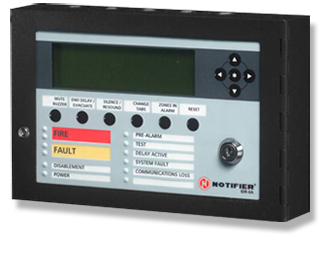

Stellt über ein 2 x 40 Zeichen LCD
Display mit Hintergrundbeleuchtung die
Anzeigen der BMZ der Serie 30 und 50 dar
Eingebaute LEDs für Feuer, Störung,
Abschaltung, Betrieb, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen.
Bedienfunktionen: Summer AUS,
Verzögerung AB, ÜE AB, Akustik AB/AN,
Taste "Weitere Meldungen" und Rücksetzen
Die Freigabe der Tasten erfolgt mittels
Schlüsselschalter. Bis zu 16
Fernanzeige- bzw. Fernbedienfelder
können von der BMZ angesteuert werden.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 120 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

Ein graphisches LCD Display mit 240x64
Pixel mit Hintergrundbeleuchtung stellt
die LCD-Anzeigen der Brandmelderzentrale
dar. Eingebaute LEDs für Betrieb, Feuer,
Störung, Abschaltung, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen. Es beinhaltet folgende
Bedienfunktionen: Summer AUS,
Verzögerung AB, Rücksetzen, Akustik AB/
AN, Taste "Weitere Meldungen"
und Gruppen in Alarm.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 155 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

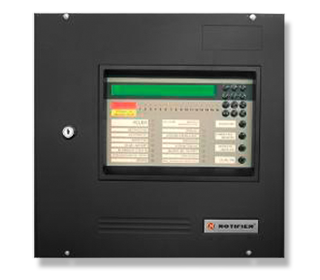

µP gesteuerte Brandmelderzentrale mit 16
Meldergruppen und 16 Steuergruppen nach
DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer
Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als
Ring, Stern und Stich
- pro Ringbus 198 adressierbare
Einzelelemente
- automatische Programmierungs-
möglichkeit
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext
mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm,
Störung, Abschaltung
- Ereignisspeicher mit Datum und
Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für
Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder
überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter
oder nicht überwachter Relaisausgang
(Werkseinstellung: Sammelfeuer und
Sammelstörung)
- 2 programmierbare Transostorausgänge
von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung
bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss
eines Druckers, Paralleltableaus oder
FAT
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-/ Nachtschaltung
- Schlüsselschalter
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,12 A
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95%
(nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 380mm H: 365mm T: 110mm
CE-Zertifikat 0786-CPD-20851

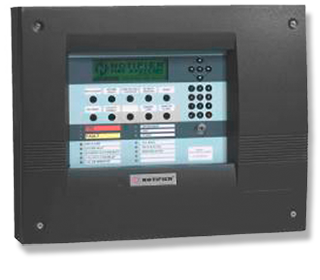

μP gesteuerte Brandmelderzentrale mit
255 frei programmierbaren Meldergruppen
nach DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
- programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteil-
nehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und Wartungseinstellun-
gen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,36 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

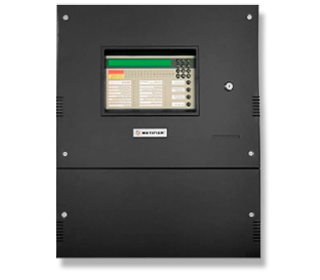

µP gesteuerte Brandmelderzentrale mit 16 Meldergruppen und 16 Steuergruppen nach DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als Ring, Stern und Stich
- pro Ringbus 198 adressierbare Einzelelemente
- automatische Programmierungsmöglichkeit
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm, Störung, Abschaltung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkseinstellung: Sammelfeuer und Sammelstörung)
- 2 programmierbare Transostorausgänge von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x48 Ah
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95% (nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 500mm H: 620mm T: 232mm
CE-Zertifikat 0786-CPD-20851

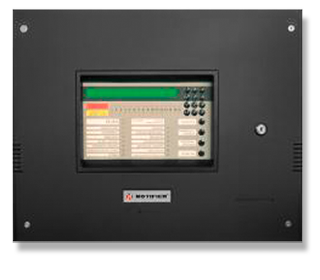

µP gesteuerte Brandmelderzentrale mit 16 Meldergruppen und 16 Steuergruppen nach DIN EN54-2, DIN EN54-4 und VdS Serienmäßige Ausstattung mit einer Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als Ring, Stern und Stich
- pro Ringbus 198 adressierbare Einzelelemente
- automatische Programmierungsmöglichkeit
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm, Störung, Abschaltung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkseinstellung: Sammelfeuer und Sammelstörung)
- 2 programmier Transostorausgänge von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tach-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter

Technische Daten:
Nennspannung 230V AC
Nennfrequenz 50 bis 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x12 Ah
Umgebungstemperatur -5°C bis 45°C
Rel. Luftfeuchte <95% (nicht kondensierend)
Schutzart IP30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 500mm H: 400mm T: 133mm
CE-Zertifikat 0786-CPD-20851

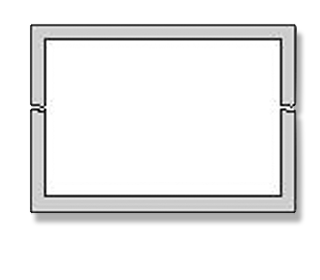

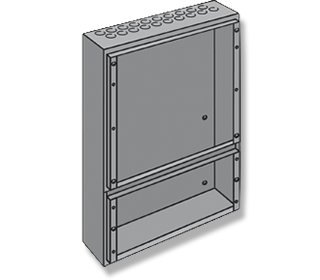

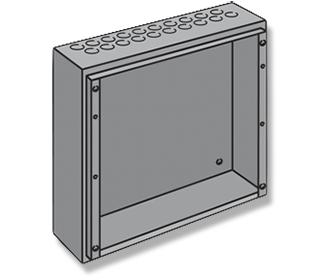

Technische Daten:
Farbe grau, ähnlich RAL 7021
Abmessungen B: 567mm H: 467mm T: 20mm
B: 33 mm (Rahmen)

Normale Tiefe ohne Erweiterung.
Benötigt eine Abdeckung MCK-B.
Platz für BEK-3000 und BEK-5000 mit
PSU3A oder PSU-DTP.

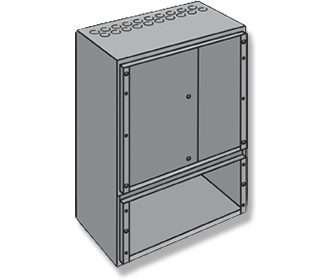

Technische Daten:
Akkukapazität max. 2 x 12 Ah
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 400mm T: 122mm

Normale Tiefe mit einer Erweiterung.
Benötigt eine Abdeckung MCK-B und eine
Abdeckung ECK-B. Platz für BEK-3000/5000
mit PSU3A oder PSU-DTP und 1 Einschub
LED-KIT-64 oder PRN-IDKIT.

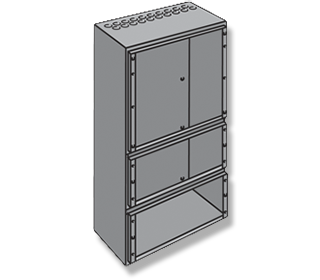

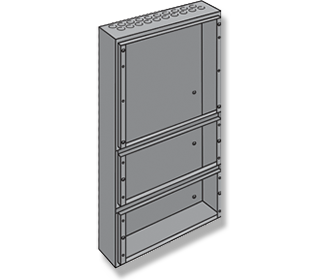

Technische Daten:
Akkukapazität max. 2 x 17 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 620mm T: 122mm

Tiefere Ausführung mit einer Erweiterung. Benötigt eine Abdeckung MCK-B und eine Abdeckung ECK-B. Platz für BEK-3000/5000 mit PSU3A bzw. PSU-DTP, PSU7A und 1 Einschub LED-KIT-64 oder PRN-IDKIT.

Technische Daten:
Akkukapazität max. 2 x 38 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 620mm T: 220mm

Normale Tiefe mit zwei Erweiterungen.
Benötigt eine Abdeckung MCK-B und zwei
Abdeckungen ECK-B. Platz für BEK-3000/5000
mit PSU3A oder PSU-DTP und 1 Einschub
LED-KIT-64 oder PRN-IDKIT.
Technische Daten:
Akkukapazität max. 2 x 17 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 840mm T: 122mm

Tiefere Ausführung mit zwei Erweiterungen.
Benötigt eine Abdeckung MCK-B und zwei
Abdeckungen ECK-B. Platz für BEK-3000/5000
mit PSU3A bzw. PSU-DTP, PSU7A und
bis zu 2 Einschübe LED-KIT-64, LED-KIT-128
oder PRN-IDKIT.
Technische Daten:
Akkukapazität max. 2 x 38 AH
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 840mm T: 220mm

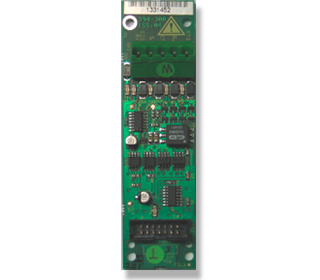

Wandelt eine vorhandene RS 232-Schnittstelle in eine galvanisch getrennte
RS 232 um, damit Lageplantableaus und Fremdgeräte angeschlossen werden können, ohne einen Erdschluss an der BMZ zu verursachen.

Technische Daten:
- Ruhestrom ca. 20 mA
- Gewicht ca. 200 g
- Abmessungen B: 32mm H: 117mm T: 25mm

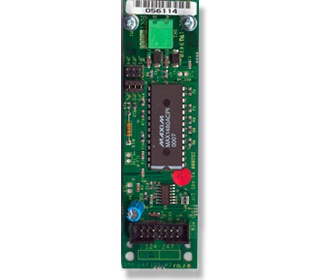

Erweitert die Brandmelderzentrale um eine galvanisch getrennte
RS 485-Schnittstelle. Diese Schnittstelle ermöglicht die
Anbindung des Fernbedienfeldes IDR-6A an die BMZ. Max. 1 ISO-RS485 pro BMZ.
Technische Daten:
- Ruhestrom: ca. 40 mA
- Gewicht: ca. 200 g
- Abmessungen: B: 32mm H: 117mm T: 25mm

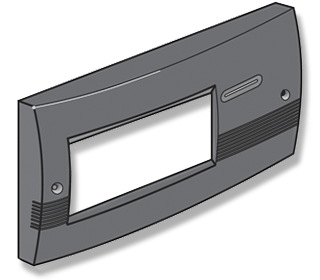

Normale Ausführung

Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 3 kg
Abmessungen B: 500mm H: 400mm T: 31mm

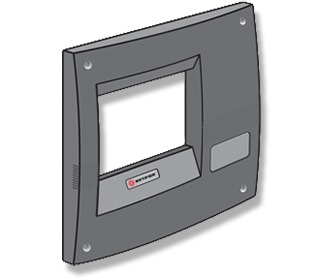

Normale Ausführung. Mit Schlitz für Einbaudrucker PRN-ID.

Technische Daten:
Farbe grau, ähnlich RAL 7021
Gewicht ca. 2 kg
Abmessungen B: 500mm H: 220mm T: 31mm

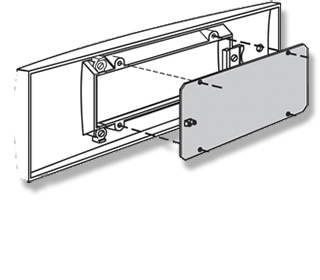

Kann verwendet werden für den Einbau von Schaltern in die BMZ.

Technische Daten:
Farbe grau, ähnlich RAL 7021
