Rauchansauggerät zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau zweier Detektormodule Typ DM-TP
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 5 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- 2 Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
max. Kontaktbelastung 30W
Maße (BxHxL) 200x113x292mm
Betriebstemperatur -20 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TP-1/a VdS-Nr.: G202064

Rauchansauggerät zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen
- Geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TP
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- 2 Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TP-1-SL VdS-Nr.: G202064

Rauchansauggerät zur aktiven Brandfrüherkennung innerhalb von Tiefkühllägern.
- Gerät vorbereitet zum Einbau zweier Detektormodule Typ DM-TP-xx-L-F
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 5 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- 2 Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24V= (14-30V=)
max. Kontaktbelastung 30W
Maße (BxHxL) 200x113x292mm
Betriebstemperatur -40 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TP-1-F/a VdS-Nr.: G202064

Zur Anzeige einer Alarmierung bei Verwendung eines Detektormoduls.
- mit WAGNER-Schriftzug

Typ FW-TP-1

Zur Anzeige einer Alarmierung bei Verwendung zweier Detektormodule.
- mit WAGNER-Schriftzug

Typ FW-TP-2

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau des Detektormoduls Typ DM-TP
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

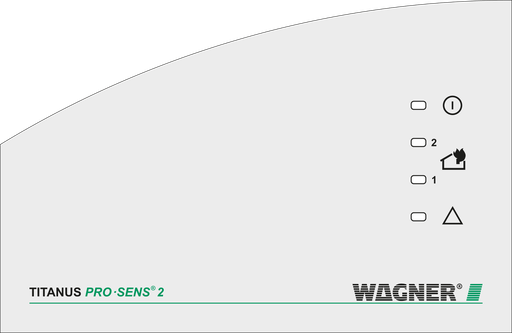

- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TP-1-ZE VdS-Nr.: G202064

Rauchansauggerät zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TP
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- Anschlussmöglichkeit für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TP-2-ZE VdS-Nr.: G202064

Rauchansauggerät mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau des Detektormoduls Typ DM-TP
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TP-1-SL-ZE VdS-Nr.: G202064

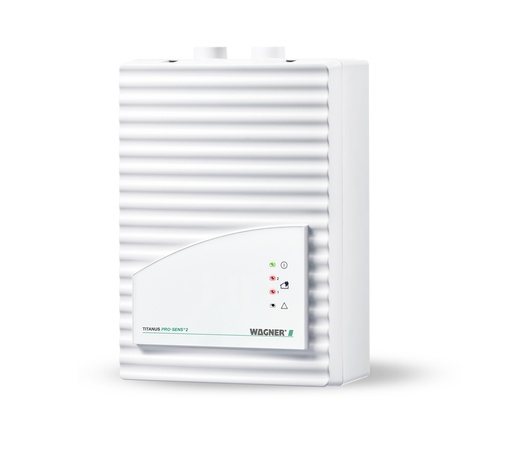

Rauchansauggerät zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- vorbereitet zum Einbau zweier Detektormodule Typ DM-TP
- 4 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm 1", "Alarm 2" und "Störung"
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- 2 Anschlussmöglichkeiten für einen abgesetzten, optischen Ansprechindikator
- Anschlussbuchsen für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxL) 200x113x292 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018

Typ TP-2-SL-ZE VdS-Nr.: G202064

Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -20 ... +60 °C

Typ DM-TP-50-L

Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitslassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -20 ... +60 °C

Typ DM-TP-10-L

Detektormodul zur hochsensiblen Detektion von Brandaerosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die
Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -20 ... +60 °C

Typ DM-TP-01-L

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TP-50-L-F

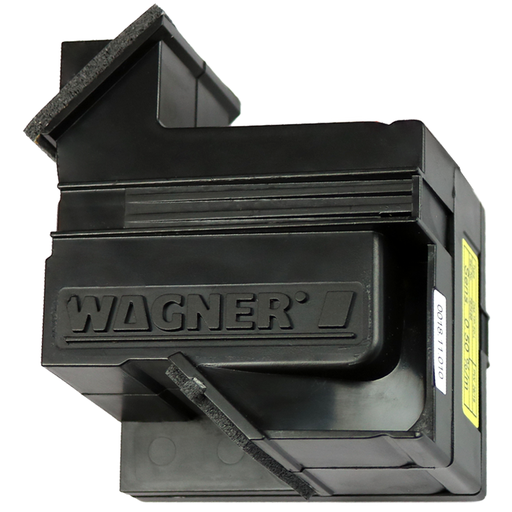

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TP-10-L-F

Tiefkühl-Detektormodul zur hochsensiblen Detektion von Brandaersosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TP-01-L-F
