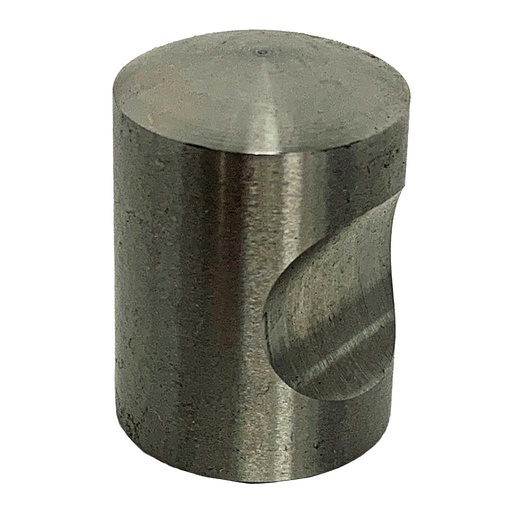

Edelstahl Türknauf für FSD 2000/B
Durchmesser: 20 mm
Höhe: 28 mm
Gewicht: 0,06 kg

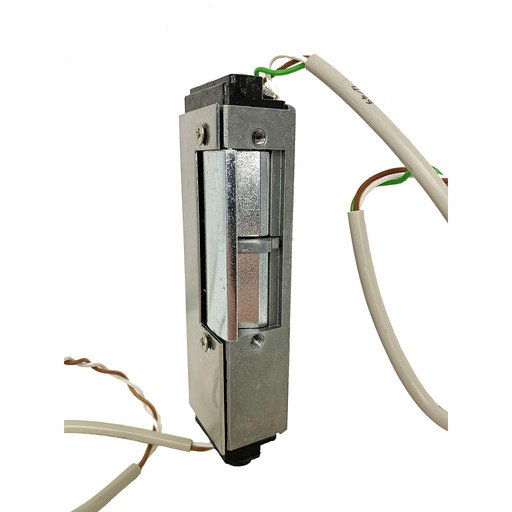

Türöffner für Feuerwehrschlüsseldepot FSD2000/FSD2000B
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
Betriebsspannung 24 V DC ± 15%
Gewicht: 0,3 kg

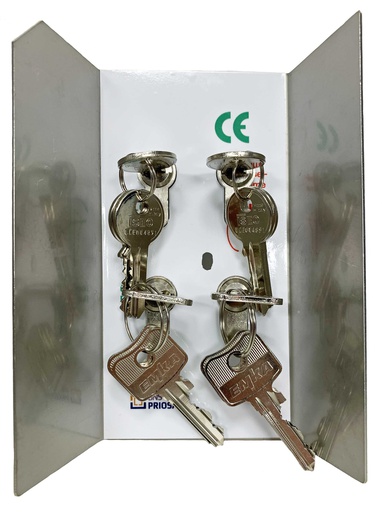

Innenblende für Feuerwehrschlüsseldepot FSD2000/FSD2000B
VdS Anerkennungsnummer G100063/G104007

• vorbereitet zur Aufnahme von 4 Objekt-Schlüssel-Überwachungen
• eindeutige Kennzeichnung der Schlüsselentnahme
• inklusive 4 Mikroschalter vorverdrahtet für die Überwachungsschleife des FSD

- Abmessungen [H×B×T]: 145 × 115 × 90mm
- Gewicht: 0,32 kg

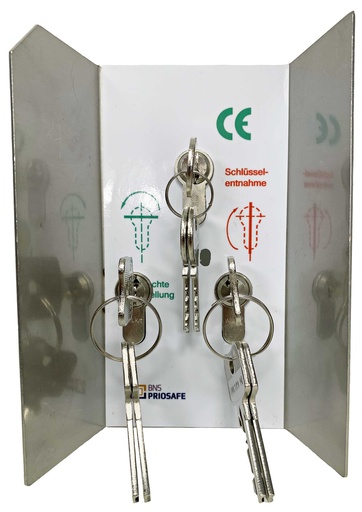

Innenblende für Feuerwehrschlüsseldepot FSD2000/FSD2000B
VdS Anerkennungsnummer G100063/G104007

• vorbereitet zur Aufnahme von 3 Objekt-Schlüssel-Überwachungen
• eindeutige Kennzeichnung der Schlüsselentnahme
• inklusive 3 Mikroschalter vorverdrahtet für die Überwachungsschleife des FSD
- Abmessungen [H×B×T]: 145 × 115 × 90mm
- Gewicht: 0,3 kg

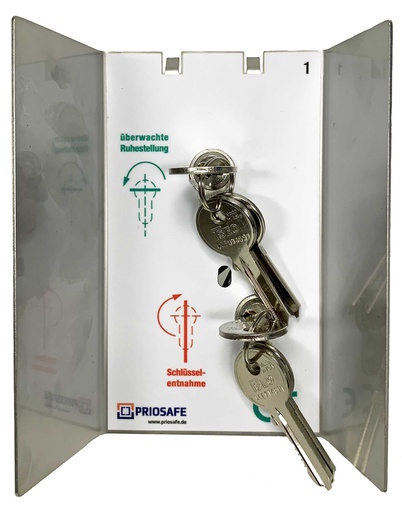

Innenblende für Feuerwehrschlüsseldepot FSD2000/FSD2000B, VdS Anerkennungsnummer G100063/G104007

- vorbereitet zur Aufnahme von 2 Objekt-Schlüssel-Überwachungen
- inklusive 2 Mikroschalter vorverdrahtet für die Überwachungsschleife des FSD
- eindeutige Kennzeichnung der Schlüsselentnahme
- Abmessungen [H×B×T]: 145 × 115 × 90mm
- Gewicht: 0,26 kg

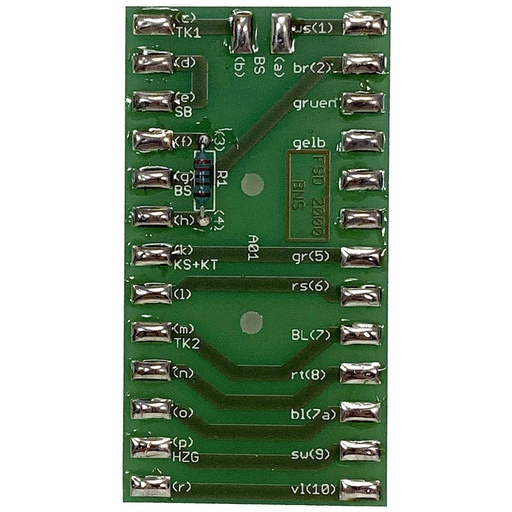

Anschlussplatine FSD 2000 / B
B: 34 mm / L: 64 mm
Gewicht: 0,02

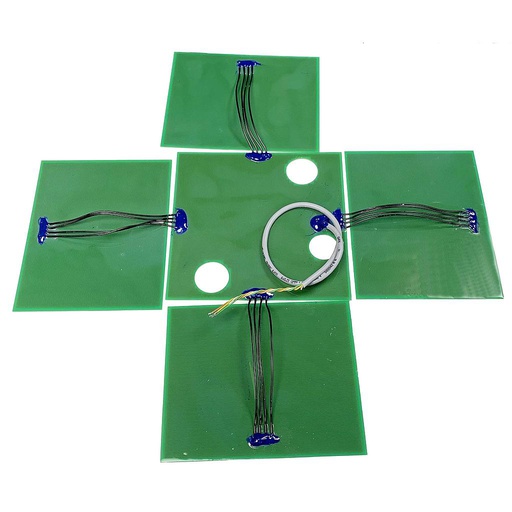

Allseitige Bohrschutzplatine für Feuerwehrschlüsseldepot FSD2000B
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
VdS Anerkennungsnummer G100063
Gewicht: 0,5 kg

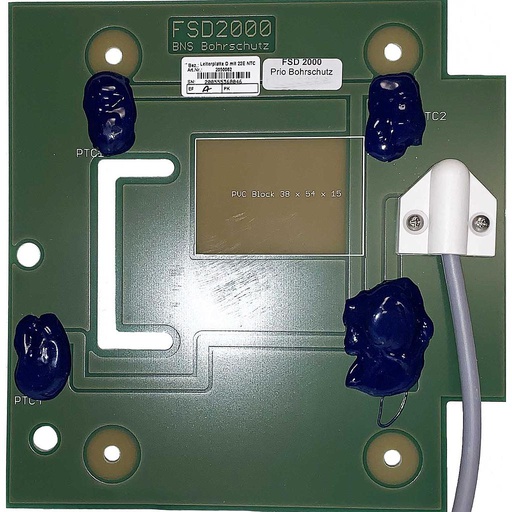

Bohrschutzplatine für Feuerwehrschlüsseldepot FSD2000
Ausgeführt gemäß VdS Richtlinien 2105 und DIN 14675
VdS Anerkennungsnummer G100063
mit selbstregelnder Heizung 8 Watt
Gewicht: 0,2 kg

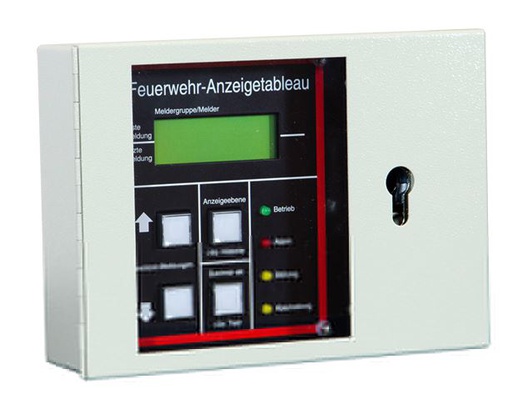

Feuerwehr-Anzeigetableau Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662, Ausgabe 12/02 für Feuerwehren, mitautomatischer Textübernahme - VdS-Anerkennung G204085 - universell, anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul und das Smartryx System

- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnitstelle aIs RS232, RS 485/422 und TT'Y
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meidungen bei automatischer Textübernahme (plug & play}
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen van Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- vorbereitet für die Implementierung des SMARTRYX Systems zur Intelligenten Melder-Lokalisierung
- SMS über bauseitiges GSM-Modem übertraghar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuewehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170 Grad Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP40, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/H/T: ca. 250/180/55 mm
- Gewicht: ca. 3 kg

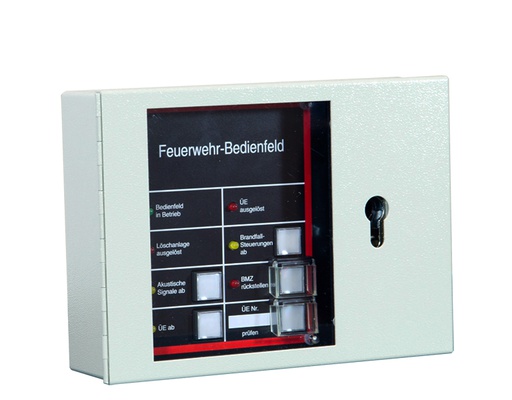

Feuerwehr-Bedienfeld, Einheitliche und einfache Bedieneinrichtung für Feuerwehren nach DIN 14661 Ausgabe 08/01, mit Universalanschaltung für alle handelsüblichen Brandmeldeanlagen

- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuerwehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170° Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP30, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/HIT ca. 250/180/60 mm
- Gewicht: ca. 3 kg

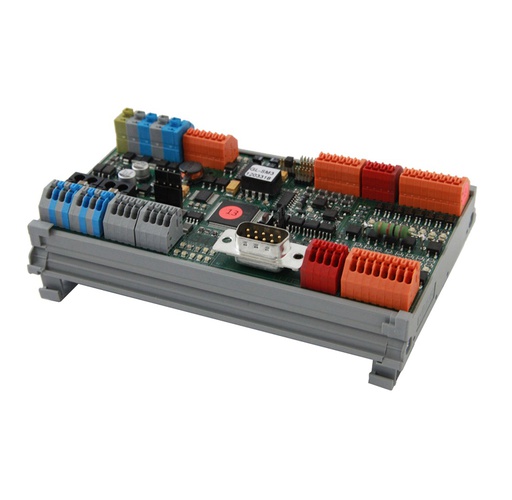

Redundanzmodul DIN14675 für FAT DIN 14662 und FBF DIN 14675-Schnittstellenmodul mit VdS-Anerkennung G204085 zum redundanten Anschalten eines FATs
(Fabr.SCHRANER) als Feuerwehr-Erstinformation und eines digitalen FBFs (Fabr. SCHRANER) an eine genormte BMZ-Schnittstelle nach DIN 14661

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- die genormten FBF-Schnittstellen der BMZ wird an das in der BMZ einzubauende Koppelmodul geführt
- die Daten werden am Koppelmodul umgesetzt und adernsparend an die serielle Kommunikationsschnittstelle des FBF's gesendet
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses
montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg

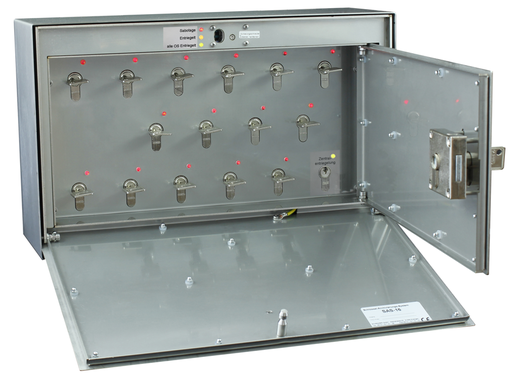

entspricht dem - Feuerwehr-Schlüssel-Schrank oder dem Sonderschlüsseldepot für Stadt München, Stabile Tresoreinrichtung, mit 2-Kammertechnik,
für den Feuerwehr-Einsatz zur gesicherten Archivierung von 6 Bereichsschlüssel nach DIN 14675 Klasse 2.
Optional lässt sich die Schlüsselanzahl bis auf 16 Stück in 1er Schritten erweitern. Optional mit Statusanzeige.

- alle Schlüssel sind elektronisch überwacht
- der für den Meldebereich zugehörige Schlüssel wird durch die BMZ automatisch bei Brandalarm elektromagnetisch freigegeben
- die Schlüsselfreigabe wird zusätzlich durch eine Anzeige signalisiert
- Ersatz eines Bereichsschlüssels durch Feuerwehrschliessung möglich. Betätigung der Feuerwehrschliessung gibt alle vorhandenen Schlüssel frei (über BMZ-Ansteuerung oder intern)
- nur freigegebene Schlüssel können entnommen werden
- inkl. Innentür mit Aufnahme für festgelegte Schließung der zuständigen Feuerwehr (bitte angeben)
- sämtliche Kontakte auf Übergabebausteine vorverdrahtet
- 6 Stück Schlüsselblocküberwachungen vorbereitet
-- optional ausbaubar bis max. 16 Objektschlüsselüberwachung
- Oberfläche: Edelstahl endbehandelt
- Schutzart: IP 44
- Abmessungen: B/H/T: ca. 436/271/160 mm
- Gewicht: ca. 29 kg

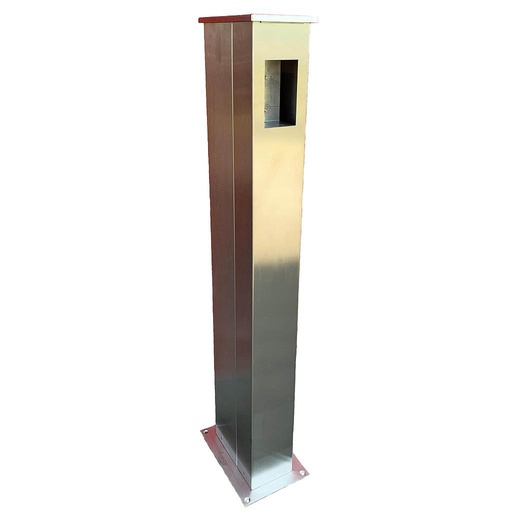

Edelstahl - Universalsäule
Gehäuse aus hochwertigem, gebürstetem Edelstahl V2A
Materialstärke 1,5 mm
Befestigung auf bauseitigem Fundament mittels Säulenschuh
Kabeleinführung durch Bodenplatte

einbaufertig für Schlüsseldepot SD B3 vorbereitet
(zuzüglich der einzubauenden Geräte)

oberhalb des Fundamentes sichtbar
(H x B x T) 1.250 x 125 x 250 mm
Gewicht: 10kg

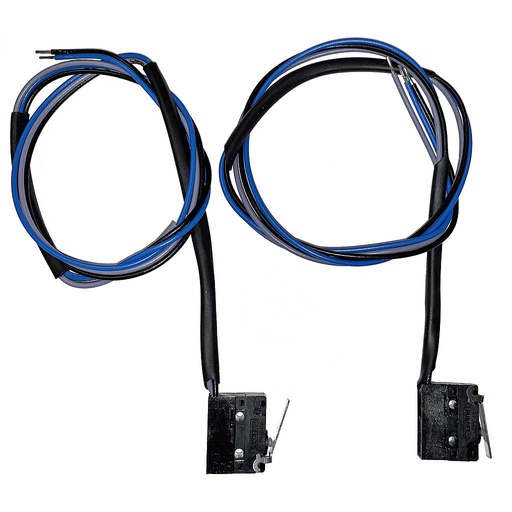

für Feuerwehrschlüsseldepot FSD2000/FSD2000B
1 Stück Mikroschalter als Türkontakt oder für die Objektschlüsselüberwachung
Betriebsspannung 12 - 24 V DC ± 15%
Gewicht: 0,02 kg

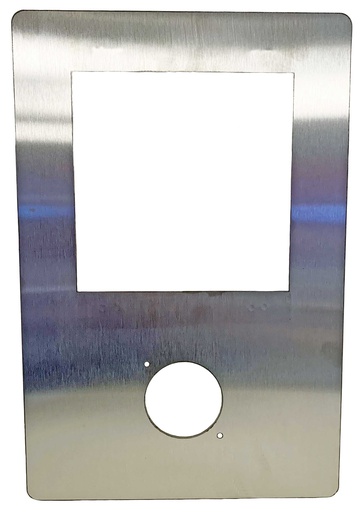

Edelstahl-Kombi-Rahmen für Feuerwehrschlüsseldepot FSD2000 und ein Freischaltelement zur Abdeckung der Mauerfuge.
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl, V2A
inkl Adapter zur Aufnahme eines FSE-A
Maße (H×B×T): 390 × 260 ×2 mm
Gewicht: 1,1 kg

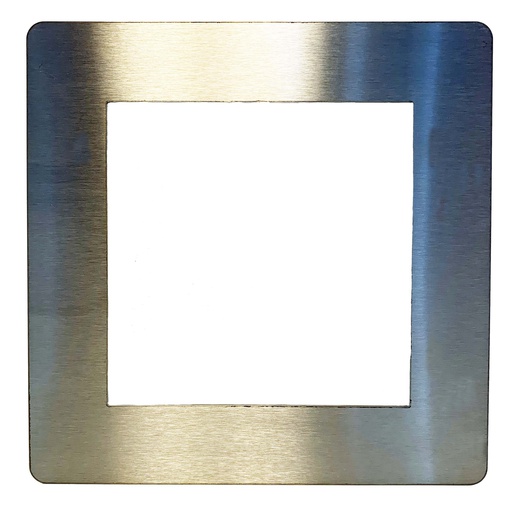

Edelstahl-Blendrahmen für FSD 2000
Umlaufende Abdeckung der Mauerfuge von 40 mm.
Material: Oberflächenbehandelter Edelstahl V2A 2mm
Außenmaße: 260×260 mm - Ausschnitt: 170×170 mm
Gewicht: 1 kg

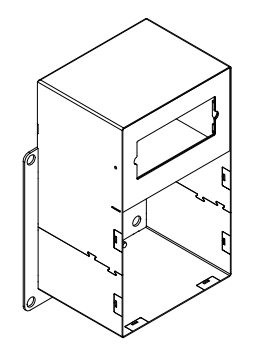

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca. 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca. 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

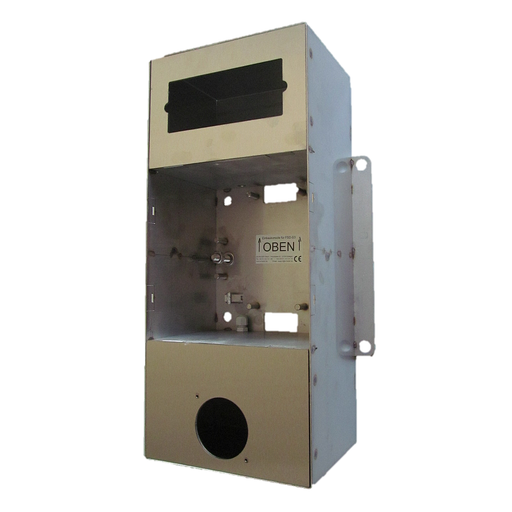

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Profilhalbzylinder und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

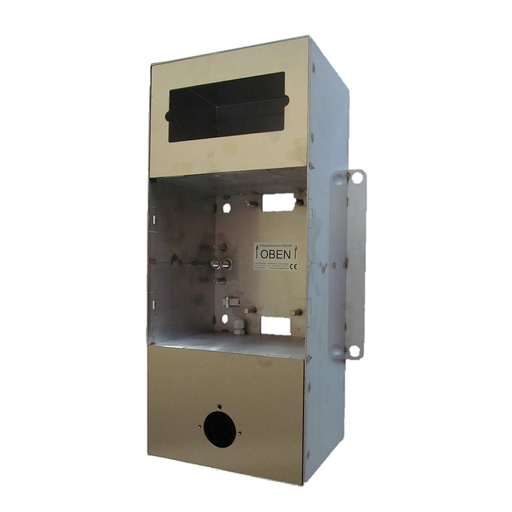

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Abloy und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Abloy
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

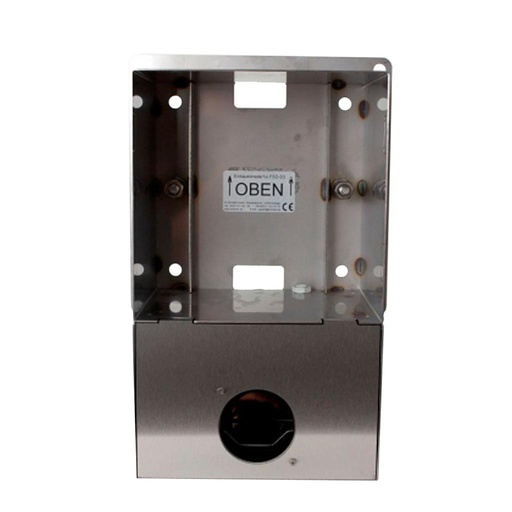

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und ein Freischaltelement Profilhalbzylinderkönnen nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg
