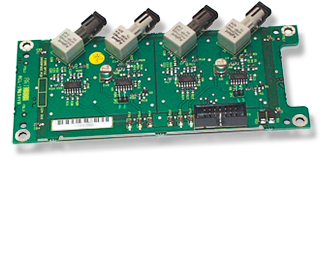

LWL-Erweiterung der P2P-CU Netzwerkkarte für die Brandmelderzentralen NF 300,
NF 3000, NF 500 und NF 5000. Geeignet für Multimodefasern 62,5/125 μm mit Doppeladern.

Technische Daten:
LWL-Anschluss F-ST

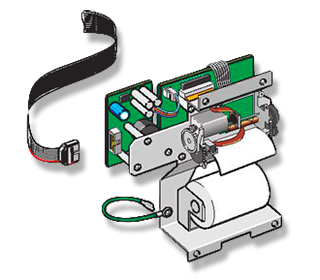

Ermöglicht den Einbau eines 80-Zeichen-Druckers für die BMZ NF50, NF50-S,
NF300, NF3000, NF500 und NF5000. Wird über eine interne Druckerschnittstelle
angesteuert. Wird mit Papierrolle geliefert.

Technische Daten:
- Ruhestrom: ca. 11 mA
- Gewicht: ca. 650 g
- Abmessungen: B: 99mm H: 137mm T: 46mm

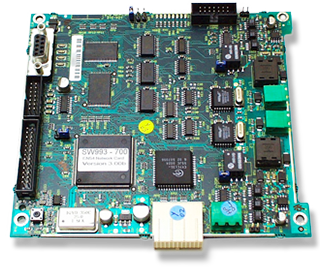

Zur Vernetzung der Brandmelderzentralen
durch eine Peer-to-Peer Netzwerkkarte
ID2net. Es können bis zu 32 Zentralen
verbunden werden.
Erfordert eine Firmware V.xy in der BMZ

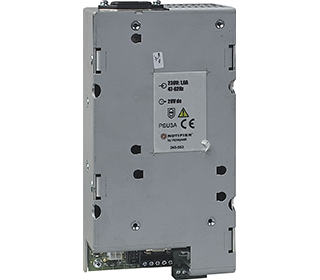

Dauerstromentnahme von 0,6 A im
Normalzustand, bzw. 3 A bei Alarmzustand
der BMZ. Geeignet für 2 x 38 Ah Akkus.
Technische Daten:
Gewicht ca. 3,5 kg
Abmessungen B: 105mm H: 205mm T:60 mm

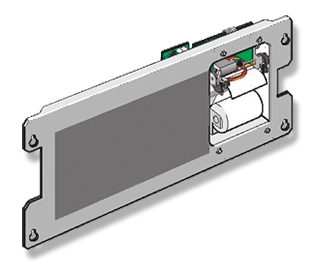

Ermöglicht den Einbau eines 80-Zeichen
Druckers in eine Erweiterung im
Zentralengehäuse bzw. in ein Zusatz-
gehäuse. Wird mit Papierrolle, Drucker,
Montageplatte und Netzteil geliefert.
Ansteuerung über eine RS232-Schnitt-
stelle.
Technische Daten:
Ruhestrom ca. 11 mA
Gewicht ca. 1,5 kg
Abmessungen B: 465mm H: 170mm T: 40mm

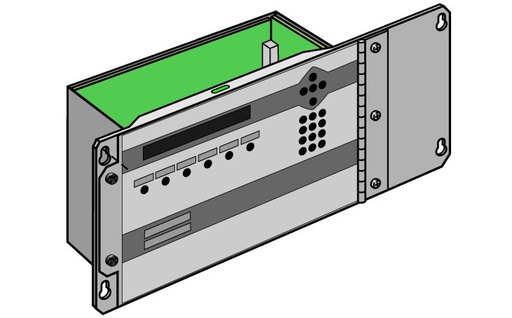

μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.<br/>Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 19μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.
Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm8 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung<br/>Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm

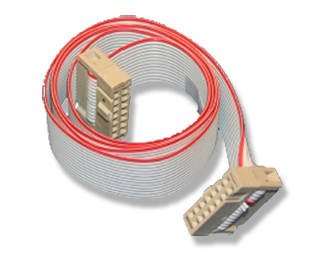

In Verbindung mit Zusatzgehäuse
EBB1-1B bzw. EBB2-1B.
Technische Daten:
Kabellänge 1,2 m

Zentralenpaket NF3000 mit 4 Ringen für bis zu 792 Ringelementen. Das Zentralenpaket umfasst folgende Einzelkomponenten:
1 x [020-538-002] Grundausbau/ Gruppenträger BEK-3000
1 x [020-648] Netzteil PSU3A
1 x [020-588] Ringkarte LIB
1 x [020-474-009] Gehäuse BB2-1B
1 x [020-480-009] Deckel für Bedienteil MCK-B
1 x [020-481-009] Deckel für Erweiterungen ECK-B
1 x [020-485-009] Blindplatte BP-ECK

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr guten Preis-Leistungsverhältnis. Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese Brandmelderzentrale wurde entwickelt gemäß der Anforderungen nach DIN EN54 Teil 2 und 4, sowie zusätzlichen lokalen Anforderungen der unterschiedlichen Europäischen Länder.
Serienmäßige Ausstattung mit 4 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
- Nennspannung 230 V AC
- Nennfrequenz 50 ... 60 Hz
- Akkukapazität max. 2 x 38 Ah
- Umgebungstemperatur -5 °C ... 45 °C
- Rel. Luftfeuchte < 95 % (nicht kondensierend)
- Schutzart IP 30
- Farbe grau, ähnlich RAL 7021
- Abmessungen B: 500mm H: 620mm T: 220mm
- CE-Zertifikat 0786-CPD-20878

Zentralenpaket NF3000 mit 6 Ringen für bis zu 1.188 Ringelementen. Das Zentralenpaket umfasst folgende Einzelkomponenten:
1 x [020-538-002] Grundausbau/ Gruppenträger BEK-3000
1 x [020-648] Netzteil PSU3A
2 x [020-588] Ringkarte LIB
1 x [020-474-009] Gehäuse BB2-1B
1 x [020-480-009] Deckel für Bedienteil MCK-B
1 x [020-481-009] Deckel für Erweiterungen ECK-B
1 x [020-485-009] Blindplatte BP-ECK

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr guten Preis-Leistungsverhältnis. Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese Brandmelderzentrale wurde entwickelt gemäß der Anforderungen nach DIN EN54 Teil 2 und 4, sowie zusätzlichen lokalen Anforderungen der unterschiedlichen Europäischen Länder.
Serienmäßige Ausstattung mit 4 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
- Nennspannung 230 V AC
- Nennfrequenz 50 ... 60 Hz
- Akkukapazität max. 2 x 38 Ah
- Umgebungstemperatur -5 °C ... 45 °C
- Rel. Luftfeuchte < 95 % (nicht kondensierend)
- Schutzart IP 30
- Farbe grau, ähnlich RAL 7021
- Abmessungen B: 500mm H: 620mm T: 220mm
- CE-Zertifikat 0786-CPD-20878

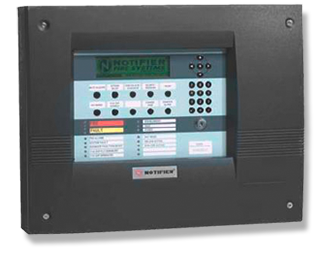

Zentralenpaket NF3000 mit 6 Ringen für bis zu 1.188 Ringelementen. Das Zentralenpaket umfasst folgende Einzelkomponenten:
1 x [020-538-002] Grundausbau/ Gruppenträger BEK-3000
1 x [020-579] Netzteil PSU7A
1 x [020-543] Modul mit redundanter Leitungsübwachung für PSU7A
2 x [020-588] Ringkarte LIB
2 x [020-549] Ringkarte mit Notreduntanz E-LIB
1 x [020-474-009] Gehäuse BB2-1B
1 x [020-480-009] Deckel für Bedienteil MCK-B
1 x [020-481-009] Deckel für Erweiterungen ECK-B
1 x [020-485-009] Blindplatte BP-ECK

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr guten Preis-Leistungsverhältnis.
Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese Brandmelderzentrale wurde entwickelt gemäß den Anforderungen nach DIN EN54 Teil 2 und 4, sowie zusätzlichen lokalen
Anforderungen der unterschiedlichen Europäischen Länder.
Serienmäßige Ausstattung mit 6 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Prozessor-Notredundanz gemäß EN54-2
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Abmessungen B: 500mm H: 620mm T: 220mm
CE-Zertifikat 0786-CPD-20878

Zentralenpaket NF3000 mit 8 Ringen für bis zu 1.584 Ringelementen, Notredundanz
Das Zentralenpaket umfasst folgende
Einzelkomponenten:
1 x [020-538-002] Grundausbau/ Gruppenträger BEK-3000
1 x [020-579] Netzteil PSU7A
1 x [020-543] Modul mit redundanter Leitungsübwachung für PSU7A
2 x [020-588] Ringkarte LIB
1 x [020-549] Ringkarte mit Notreduntanz E-LIB
1 x [020-474-009] Gehäuse BB2-1B
1 x [020-480-009] Deckel für Bedienteil MCK-B
1 x [020-481-009] Deckel für Erweiterungen ECK-B
1 x [020-485-009] Blindplatte BP-ECK

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr guten Preis-Leistungsverhältnis.
Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese Brandmelderzentrale wurde entwickelt gemäß den Anforderungen nach DIN EN54 Teil 2 und 4, sowie zusätzlichen lokalen
Anforderungen der unterschiedlichen Europäischen Länder.
Serienmäßige Ausstattung mit 6 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Prozessor-Notredundanz gemäß EN54-2
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
- Nennspannung 230 V AC
- Nennfrequenz 50 ... 60 Hz
- Akkukapazität max. 2 x 38 Ah
- Umgebungstemperatur -5 °C ... 45 °C
- Rel. Luftfeuchte < 95 % (nicht kondensierend)
- Schutzart IP 30
- Farbe grau, ähnlich RAL 7021
- Abmessungen B: 500mm H: 620mm T: 220mm
- CE-Zertifikat 0786-CPD-20878

Zentralenpaket NF3000 mit 8 Ringen für bis zu 1.584 Ringelementen, Das Zentralenpaket umfasst folgende Einzelkomponenten:
1 x [020-538-002] Grundausbau/ Gruppenträger BEK-3000
1 x [020-579] Netzteil PSU7A
1 x [020-543] Modul mit redundanter Leitungsübwachung für PSU7A
3 x [020-588] Ringkarte LIB
1 x [020-474-009] Gehäuse BB2-1B
1 x [020-480-009] Deckel für Bedienteil MCK-B
1 x [020-481-009] Deckel für Erweiterungen ECK-B
1 x [020-485-009] Blindplatte BP-ECK

Die NF3000 ist eine moderne, anspruchsvolle Brandmelderzentrale mit einem sehr guten Preis-Leistungsverhältnis.
Im Vollausbau der NF3000 können 8 Ringleitungen, bestückt mit bis zu 1.584 Ringelementen, verwaltet werden. Diese Brandmelderzentrale wurde entwickelt gemäß den Anforderungen nach DIN EN54 Teil 2 und 4, sowie zusätzlichen lokalen
Anforderungen der unterschiedlichen Europäischen Länder.
Serienmäßige Ausstattung mit 6 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Prozessor-Notredundanz gemäß EN54-2
- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare Einzelelemente
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung der Hauptmelder
- 2 überwachte Relais für Alarmgeber bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteilnehmer
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Individuelle Anzeige aller Meldermesswerte
- Mehrere Alarm- und Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest Einmannrevision)
- Tag-Nachtschaltung

Technische Daten:
- Nennspannung 230 V AC
- Nennfrequenz 50 ... 60 Hz
- Akkukapazität max. 2 x 38 Ah
- Umgebungstemperatur -5 °C ... 45 °C
- Rel. Luftfeuchte < 95 % (nicht kondensierend)
- Schutzart IP 30
- Farbe grau, ähnlich RAL 7021
- Abmessungen B: 500mm H: 620mm T: 220mm
- CE-Zertifikat 0786-CPD-20878

CD mit Windows®-Programmiersoftware
für NF 300, NF 3000, NF 500 und NF 5000.
Lizenzgebühr gültig für 1 Jahr.
