Zentralenzubehör

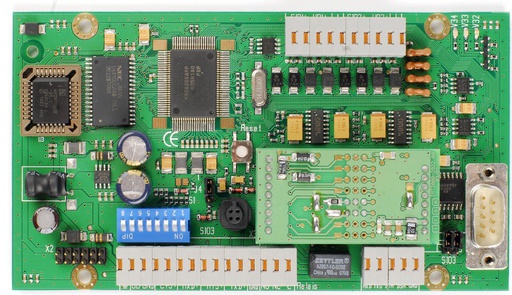

Zur redundanten Ansteuerung eines FAT/FBF4000-HW, FIBS-A3-S2-HW oder FIBS-K2-S1-HW.

Baugruppe zur Kopplung der BMA über das
FAT 2002(RE) an TK- bzw.
Personenrufsysteme. Beinhaltet die
Platine ADP-232-422-V5 zum Einbau im
FAT 2002 (RE), sowie ein Wandgehäuse
mit der Platine ADP-NB-422.
Max. 800m Abstand zwischen
FAT 2002(RE) und Wandgehäuse.

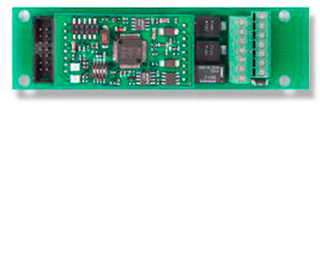

Zur direkten Ansteuerung eines FAT 2002 mit eingebautem RS422-Modul. Diese Platine kann statt einer ISO-RS232 in die NF 300, NF 3000, NF 500 bzw. NF 5000 eingebaut werden.

Gehäuse inklusive getaktetem Netzladegerät mit Platz für 2 x 17 Ah Yuasa Akkus.

Technische Daten:
- Nennspannung 230 VAC
- Nennfrequenz 50 bis 60 Hz
- Ausgangsspannung 24 VDC
- Ausgangsstrom max.1,5 A
- Umgebungstemperatur 5 °C bis 40 °C
- Gewicht ca. 5 kg
- Abmessungen B: 404mm H: 404mm T: 110mm
- CE-Zertifikat 0786-CPD-20891

Gehäuse inklusive getaktetem Netzladegerät mit Platz für 1 x 7 Ah Akkus

VdS-Nummer: G 218032

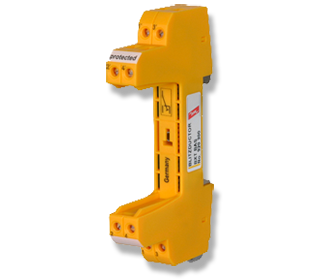

4-poliges Basisteil zur Aufnahme eines Schutzmoduls Typ BXT-MODUL.
Keine Signalunterbrechung bei Modulwechsel. Sichere Erdung des Schutzmoduls über den Hutschienen-Tragfuß mittels einer Schnappbefestigung. Pro Ring ist ein Schutzmodul erforderlich.
Für Montage auf 35 mm Hutschiene.

Technische Daten:
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

Vierpoliger Überspannungsableiter zur Montage im BXT-BASIS.

Technische Daten:
Nennableiterstoßstrom 2,5 kA
Schutzart IP 20
Abmessungen B: 12mm H: 75mm (2/3 TE)

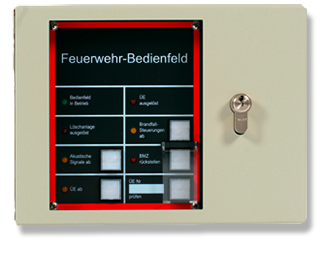

Für die NFS8V, sowie für Ringbuszentralen, wo das FBF unmittelbar neben der BMZ montiert wird.
Technische Daten:
- Betriebsspannung 10 bis 28 VDC
- Stromaufnahme bei 24V ca. 5 mA
- Alarmstrom bei 24V ca. 20 mA
- Umgebungstemperatur 0°C bis +60°C
- Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
- Schutzart IP30
- Farbe kieselgrau, ähnlich RAL7032
- Abmessungen B: 255mm H: 185mm T: 58mm

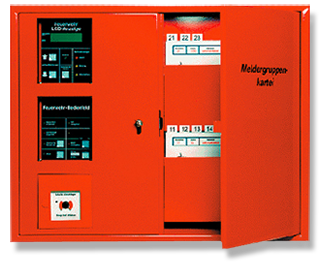

Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).
Linke Seite:
- Tür mit Klarsichtfeld mit FAT2002RE
- Feuerwehrbedienfeld FBF2003
- Handfeuermelder (vorbereitet)
Rechte Seite:
- Stahlblechtür mit Beschriftung Feuerwehr - Laufkarten
- 2 Aufnahmefächer für max. 100 Stück A3-quer-Feuerwehrlaufkarten

Technische Daten:
Betriebsspannung 10 bis 30 VDC
Stromaufnahme bei 24V ca. 50 mA
Alarmstrom bei 24V ca. 180 mA
Farbe feuerrot, ähnlich RAL3000
Abmessungen B: 830mm H: 560mm T: 100mm

Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet). Linke Seite:
- Tür mit Klarsichtfeld mit FAT2002RE
- Feuerwehrbedienfeld FBF2003
- Handfeuermelder (vorbereitet)
Rechte Seite:
- Stahlblechtür mit Beschriftung Feuerwehr - Laufkarten
- 2 Aufnahmefächer für max. 100 Stück A4-quer-Feuerwehrlaufkarten

Technische Daten:
- Betriebsspannung 10 bis 30 VDC
- Stromaufnahme bei 24V ca. 50 mA
- Alarmstrom bei 24V ca. 180 mA
- Farbe feuerrot, ähnlich RAL3000
- Abmessungen B: 710mm H: 560mm T: 100mm

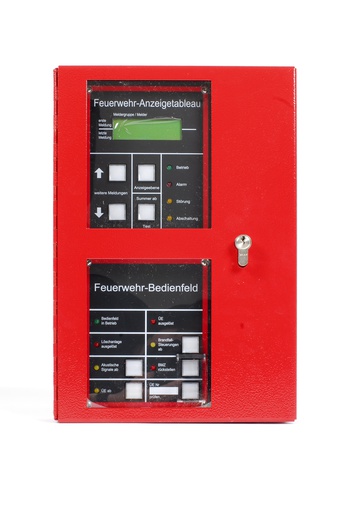

Eintüriges Stahlblech-aP-Gehäuse
- Tür mit Klarsichtfeld mit FAT2002 und
FBF2001
- Türöffnung durch Feuerwehrschließung
für Halbzylindereinbau vorbereitet
Technische Daten:
Betriebsspannung 10 bis 28 VDC
Stromaufnahme bei 24V ca. 40 mA
Alarmstrom bei 24V ca. 150 mA
Farbe feuerrot, ähnlich RAL3000
Abmessungen B: 260mm H: 380mm T: 60mm

mit Reduzierblende für bündigen Einbau
ÜE im FIBS.

mit Reduzierblende für bündigen Einbau
ÜE im FIBS.

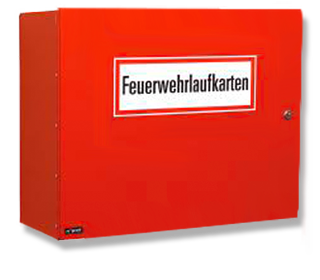

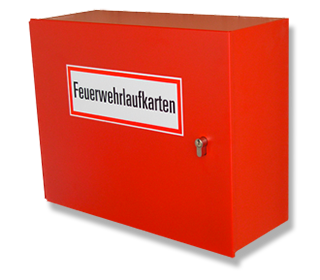

Mit Schwenktür für eine CL1-Schließung, für eine gesicherte Aufbewahrung von bis zu 105 Laufkarten DIN A3 quer.

Technische Daten:
Material Stahlblech
Farbe: feuerrot
Maße: (B x H x T) 500 x 400 x 100 mm
Schutzart: IP 40
