Für aP-Montage der Module, besteht aus
Gehäuserückteil und Abdeckung.
(B×H×T): 139 × 134 × 40 mm

Für aP-Montage oder Montage auf
Hutprofilschiene. Zur Ansteuerung von
externen Baugruppen wie z.B.
Signalgebern oder Brandfallsteuerungen
mit 3-farbiger LED und integriertem
Isolator. Es sind die beiden Modi
überwacht bzw. nicht überwacht
(potentialfrei) verfügbar.
Technische Daten:
Kontaktbelastbarkeit 2A / 30V DC
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 85g
Abmessungen B: 94 mm H: 93 mm T: 23 mm
CE-Zertifikat 0786-CPD-20341

Für aP-Montage oder Montage auf
Hutprofilschiene. Zur Ansteuerung von
externen Baugruppen wie z.B.
Signalgebern oder Brandfallsteuerungen
mit 3-farbiger LED und integriertem
Isolator. Es sind die beiden Modi
überwacht bzw. nicht überwacht
(potentialfrei) verfügbar.
Technische Daten:
Kontaktbelastbarkeit 2A / 30V DC
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
Abmessungen B: 93 mm H: 99 mm T: 22 mm
CE-Zertifikat: 0786-CPR-21747

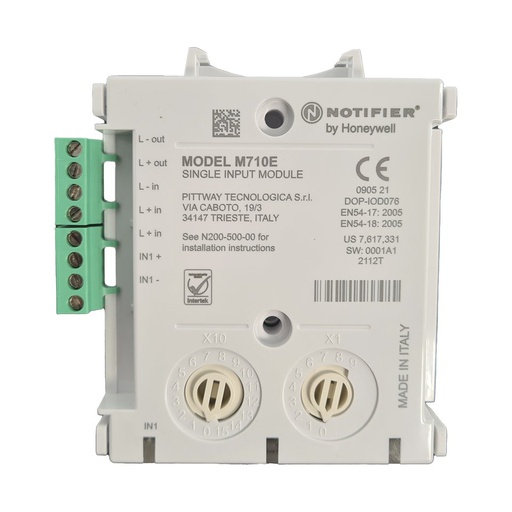

Für aP-Montage oder Montage auf
Hutprofilschiene. Zur überwachten
Anschaltung von Teilnehmern mit
potentialfreiem Ausgang. Mit 3-farbiger
LED und integriertem Isolator.
Technische Daten:
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
CE-Zertifikat: 0905-CPR-210491

Für aP-Montage oder Montage auf
Hutprofilschiene. Mit 2 Eingängen zur
überwachten Anschaltung von Teilnehmern
mit potentialfreiem Ausgang.
Mit 2 x 3-farbiger LED und integriertem
Isolator.
Technische Daten:
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
CE-Zertifikat: 0905-CPR-210491

Über die 2 überwachten Eingänge und den
Relaisausgang wird die Anbindung zur
Löschzentrale gemäß Anforderung der
Standardschnittstelle Löschen nach VdS
und DIN VDE 0833-2 realisiert.
für NF300, NF500, NF3000 und
NF5000 ab V5.07b, für NF50-A, NF50 und
NF50-S ab Firmware V6.x
Technische Daten:
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 62g
Abmessungen B: 94 mm H: 93 mm T: 23mm
CE-Zertifikat 0786-CPR-21282

In Aluminium-Druckguß mit integriertem
Überwachungsmodul, roter LED und
beidseitiger Isolator zur automatischen
Isolierung von Ringabschnitten bei
Kurzschluß der Ringleitung.
Technische Daten:
Ruhestrom ca. 0.4 mA
Umgebungstemperatur -20 °C bis 60 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 43
Farbe blau, ähnlich RAL 5005
Gewicht ca. 450 g
Abmessungen B: 124 mm H: 124 mm T: 33 mm

In Aluminium-Druckguß mit integriertem
Überwachungsmodul, roter LED und
beidseitiger Isolator zur automatischen
Isolierung von Ringabschnitten bei
Kurzschluß der Ringleitung.
Technische Daten:
Ruhestrom ca. 0.4 mA
Umgebungstemperatur -20 °C bis 60 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 43
Farbe gelb, ähnlich RAL 1021
Gewicht ca. 450 g
Abmessungen B: 124 mm H: 124 mm T: 33 mm

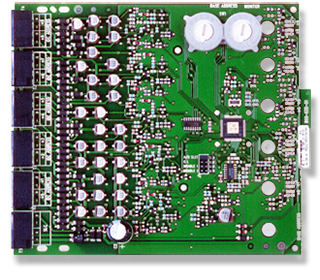

Platine mit 10 überwachten Eingängen
für aP-Montage in Verbindung mit Gehäuse
UZG MINI oder BB-2.
Mit integriertem Isolator und 3-farbiger
LED pro Eingang. Zur überwachten
Anschaltung von Teilnehmern mit
potentialfreiem Ausgang. Die max.
Leitungsimpedanz darf 20 Ohm pro Ader
nicht übersteigen.
Technische Daten:
Ruhestrom ca. 3.5 mA
Alarmstrom bei 24 V DC ca. 60 mA
Umgebungstemperatur -10°C bis +55°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Gewicht ca. 200g
Abmessungen B: 147 mm H: 173 mm T: 25 mm
CE-Zertifikat 0843-CPD-0124

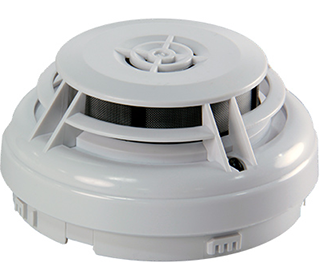

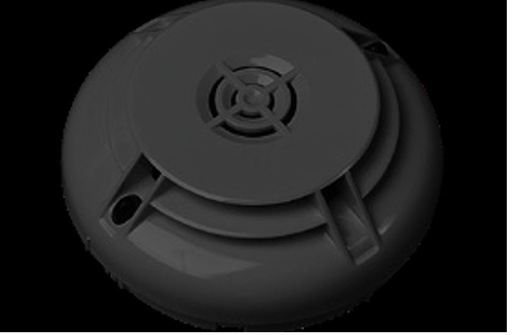

Rauchmelder geprüft nach DIN EN54- 7
- Der Melder beinhaltet einen
integrierten Isolator nach DIN EN54-17
- Die neue optische Messkammer erlaubt
eine verbesserte Reaktion auf alle
Brandarten, durch eine effektivere
Verwendung des größeren
Messkammervolumens, bei gleichzeitiger
Steigerung der Fehlalarmimmunität
- Melder und Sockel sind aus
mechanischer und elektrischer Sicht 100%
abwärtskompatibel zu den Meldern der
Serie 700
-159 Adressen einstellbar über bewährte
Dekadenschalter
- Zwei Leuchtdioden ermöglichen
360°- Alarmanzeige
-Melder-LEDs ermöglichen die
Zustandsanzeige der Melder in roter,
gelber und grüner Farbe
- Einfache Installation, auch in großer
Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Wind-
geschwindigkeiten oder Druckschwankungen
- Automatische Wartungsanzeige
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten
Reinigung
- Leicht zu demontierender und zu
reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert
das Eindringen von Feuchtigkeit
oder Kriechtieren(täuschungsalarmsicher)
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
Technische Daten:
Ruhestrom ca. 0,2 mA / 24 VDC
Anwendungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Farbe schwarz, ähnlich RAL9011
Gewicht ca. 95g
Abmessungen inkl. Sockel B501AP
Durchmesser 102 x H 51 mm
CE-Zertifikat 0786-CPD-20640

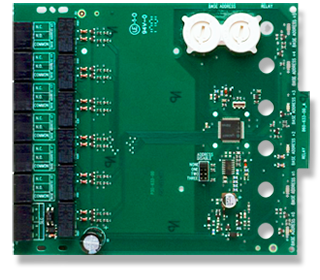

Platine mit 6 frei programmierbaren
Wechslern zur potentialfreien
Ansteuerung externer Geräte für
aP-Montage in Verbindung mit Gehäuse
UZG MINI oder BB-2. Mit integriertem
Isolator und 3-farbiger LED pro Ausgang.
Technische Daten:
Ruhestrom ca. 1.45 mA
Alarmstrom bei 24 V DC ca. 32 mA
Kontaktbelastung Relais 3 A / 30 V DC
Umgebungstemperatur -10°C bis +55°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Gewicht ca. 200g
Abmessungen B: 147 mm H: 173 mm T: 25 mm
CE-Zertifikat 0843-CPD-0123

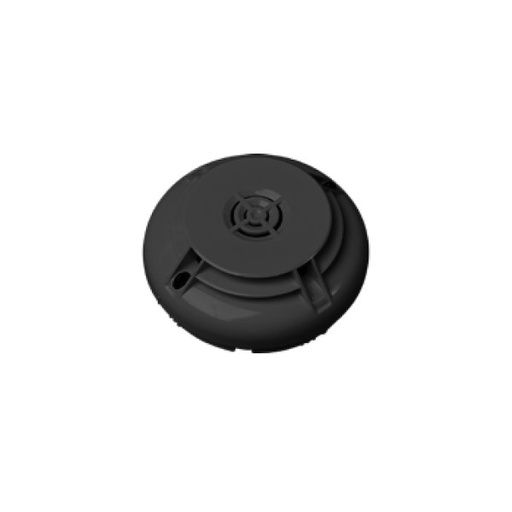

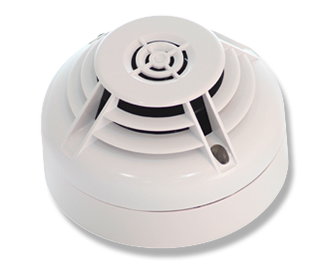

- Rauchmelder geprüft nach DIN EN54- 7
- Thermomelder geprüft nach DIN EN54-5
- Getestet nach CEA 4021 als Mehrfachsensormelder
- Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
- Die neue optische Messkammer erlaubt eine verbesserte Reaktion auf alle Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität
- Melder und Sockel sind aus mechanischer und elektrischer Sicht 100% abwärtskompatibel zu den Meldern der Serie 700
-159 Adressen einstellbar über bewährte Dekadenschalter
- Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
- Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
- Einfache Installation, auch in großer Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Automatische Wartungsanzeige
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren(täuschungsalarmsicher)
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel

Technische Daten:
Ruhestrom ca. 0,2 mA / 24 VDC
Ansprechtemperatur 58°C
Ansprechverhalten Klasse A1R (Therm.)
Anwendungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
Farbe schwarz, ähnlich RAL9011
Gewicht ca. 97g
Abmessungen inkl. Sockel B501AP Durchmesser 102 x H 60 mm
CE-Zertifikat 0786-CPD-20639

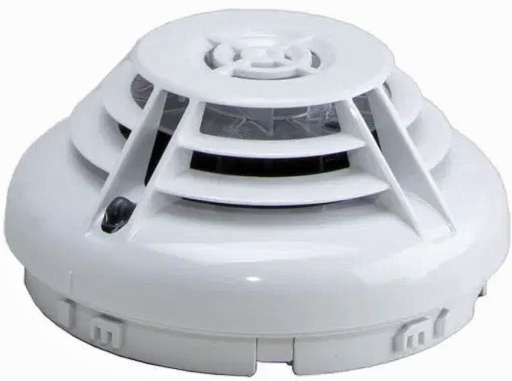

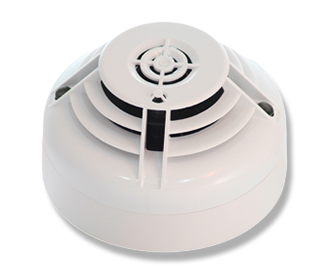

- Rauchmelder geprüft nach DIN EN54- 7
- Thermomelder geprüft nach DIN EN54-5
- Getestet nach CEA 4021 als Mehrfachsensormelder
- Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
- Die neue optische Messkammer erlaubt eine verbesserte Reaktion auf alle
Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität
- Der IR-Sensor ermöglicht es, eine Wärme/ Flammensignatur des Brandes zu
erkennen. Dies ermöglicht ihm eine ähnlich schnelle Reaktion wie ein Ionisationsrauchmelder.
- Melder und Sockel sind aus mechanischer und elektrischer Sicht 100% abwärtskompatibel zu den Meldern der Serie 700
-159 Adressen einstellbar über bewährte Dekadenschalter
- Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
-Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
- Einfache Installation, auch in großer Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Automatische Wartungsanzeige
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindertdas Eindringen von Feuchtigkeit oder Kriechtieren(täuschungsalarmsicher)
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel

Technische Daten:
Ruhestrom ca. 0,2 mA / 24 VDC
Ansprechtemperatur 58°C
Ansprechverhalten Klasse A1R (Therm.)
Anwendungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
Farbe reinweiß, ähnlich RAL9003
Gewicht ca. 100g
Abmessungen inkl. Sockel B501AP Durchmesser 102 x H 63 mm
CE-Zertifikat 0786-CPD-20638

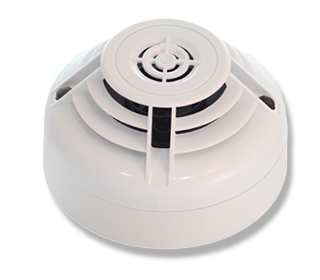

- Thermomelder geprüft nach DIN EN54-5
- Der Melder beinhaltet einen
integrierten Isolator nach DIN EN54-17
- Melder und Sockel sind aus
mechanischer und elektrischer Sicht 100%
abwärtskompatibel zu den Meldern der
Serie 700
-159 Adressen einstellbar über bewährte
Dekadenschalter
- Zwei Leuchtdioden ermöglichen
360°- Alarmanzeige
-Melder-LEDs ermöglichen die
Zustandsanzeige der Melder in roter,
gelber und grüner Farbe
- Einfache Installation, auch in großer
Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Wind-
geschwindigkeiten oder Druckschwankungen
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten
Reinigung
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
Technische Daten:
Ruhestrom ca. 0,16 mA / 24 VDC
Überwachungshöhe max. 7,5m
Ansprechtemperatur ca. 58°C bzw Anstieg
von 10°C/min.
Ansprechverhalten Klasse A1R (Therm.)
Anwendungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Farbe reinweiß, ähnlich RAL9003
Gewicht ca. 87g
Abmessungen inkl. Sockel B501AP
Durchmesser 102 x H 60 mm
CE-Zertifikat 0786-CPD-20643
