DX CONNEXION-BRANDMELDESYSTEM VON MORLEY-IAS
Das DX Connexion-Brandmeldesystem von Morley-IAS eignet sich besonders für den Schutz von kleineren und mittleren Gebäuden. Die Brandmelderzentralen sind extrem leistungsfähig und ermöglichen die Bewältigung von komplexen Anforderungen in Gebäuden. Sie wurde entwickelt, um sowohl Errichtern als auch Endverbrauchern die Bedienung zu erleichtern.


Ehemals DXc2-M

2-RINGZENTRALE IN 2 VERSCHIEDENEN VERSIONEN
MERKMALE:
- Einfache Inbetriebnahme: mit wenigen Tastendrücken zu einem vollfunktionierenden Brandmeldesystem
- Großes benutzerfreundliches Display ermöglicht klare und eindeutige Anzeige
- Programmierung per USB
- Möglichkeit das firmeneigene Logo hochzuladen

TECHNISCHE DATEN
Vds-Nummer: G 214078
CPD-Nummer: 0832-CPR-F0517
Ruhestrom: 170 mA
Farbe: grau (RAL 9002)
Betriebstemperatur: 0°C bis +40°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Maße (B x H x T): 390 x 392 x 147 mm
Gewicht: 4,5 kg ohne Akkus
max. Akkuplatz: 2 x 12Ah/12V
Schutzart: IP 30 nach EN 60529

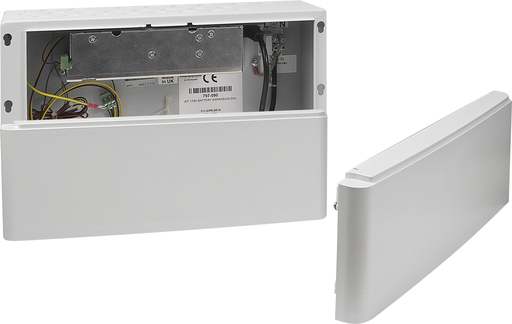

Blinddeckel für Erweiterungsgehäuse 795-121

Technische Daten
Material: Metall
Maße (B x H x T): 390 x 263 x 147 mm

Die Morley 795-104 ist eine Ersatzfronttürbaugruppe für die Brandmeldezentralen der Morley DXc-Reihe.

Diese Türbaugruppe umfasst folgende Teile:
- Fronttür
- Display-Platine
- Fronttür-Aufkleber
- Flachbandkabel
- Schloss

DXc2/4 Ersatz-Netzteil für 2/4 Ring-Brandmelderzentrale

Technische Daten
Maße (B x H): 471,5 x 342 mm

Technische Daten:
Maße (B x H): 471,5 x 473,5 mm

Technische Daten
Maße (B x H): 471,5 x 605,5 mm

Technische Daten
Maße (B x H): 471,5 x 737,5 mm

Deckel für Erweiterungsgehäuse 795-121.

Schlüsselschalter aus Metall zum Einbau in die Brandmelderzentrale DX Connexion
Als Alternative zur Eingabe des Passwortes kann der Schlüsselschalter gedreht werden, um die Brandmelderzentrale in Zugangsebene 2 (Benutzer-Tastaturfreigabe) zu versetzen.

Farbe: grau (RAL 9002)
Höhe: 9 HE
Gewicht: ca. 2,50 kg

nur geeignet zum Einbau in DXc1-M & DXc2-M.

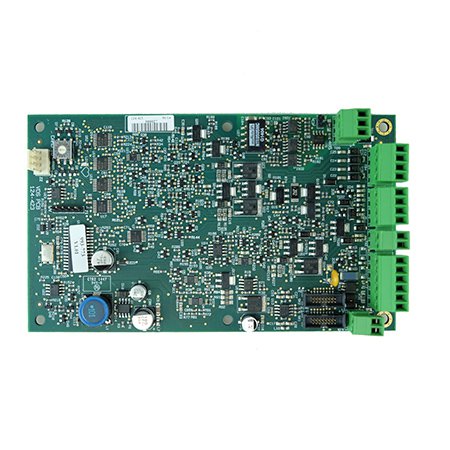

Beinhaltet ÜE, 2 x AE, SST-Löschen, Störungsausgang, UBext und RS485-Schnittstelle für Ansteuerung serielles FAT/FBF.
Erfordert bei Verwendung der SST-Löschen den Einbau der LED-Karte 795-134.

Technische Daten
Ruhestrom: 80 mA
Maße (B x H): 107 x 139 mm
Gewicht: ca. 200 g

Notwendig wenn die Funktion Standardschnittstelle Löschen verwendet wird. Visualisiert Feuerwehr gerufen, Löschanlage Ausgelöst, ÜE AB, Störung Löschanlage und STÖRUNG ÜE. Einbau der Karte erfolgt in der Gehäusetür.

Technische Daten
Ruhestrom: 80 mA
Maße (B x H): 107 x 139 mm
Gewicht: ca. 200 g

Die Adapterplatte 797-147 ermöglicht den Einbau der ADP4000-HW Platine in der DXc1-M und DXc2-M.

Brandschutzgehäuse (Leergehäuse), geeignet für:
- Funktionserhalt 30 Minuten - im Sinne von E30
- Feuerwiderstand 30 Minuten - im Sinne von F30
- Brandlastdämmung 30 Minuten - im Sinne v. I30

Beflammungstest bestanden mit DXc1-S, DXc1-M, DXc2-M und Netzteilerweiterung 797-090.
Erfüllt die (Muster)-Leitungsanlagenrichtlinie.

MERKMALE:
- Aufputz-Montage
- Wandbefestigungssatz
- Tür rechts angeschlagen mit verdeckten Stahlscharnieren
- Öffnung durch Schwenkhebel
- Nachrüstung mit DIN-Halbzylinder möglich
- inkl. Rückwand (20mm)
- inkl. 8 Bohrungen Ø 6,5mm für die Aufnahme der BMZ in die innere Rückwand, bestehend aus 8 Einschlagmuttern und 7 Schrauben
- Kabeleinführung oben
- Mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts
- UI 400V, IP 54, IK06, Schutzklasse II (Innenanwendungen)
- Die Verwendung nichtbrennbarer Baustoffe wurde im Zulassungsverfahren nachgewiesen

TECHNISCHE DATEN
- Anwendbarkeitsnachweis: Basierend auf ABZ-Nr. Z-86.1-5 und Z-86.1-10
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Elektrotechnische Prüfanstalt, Zertifikat Nr. 1130577
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Rauchprüfung nach EN 1634-3, Prüfbericht Nr.: PR-12-2.005-En
Schutzart: IP 54 (Innenanwendungen)
Gehäusematerial: Brandschutzplatten nach DIN 1402 A1/A2 unbrennbar
Farbe: ähnlich RAL 7035
Außenmaße (B x H x T): 681 x 928 x 375 mm
Innenmaße (B x H x T): 500 x 750 x 180 mm
Gewicht: ca. 65 kg

Ringbusgespeister, adressierbarer akustischer Alarmgeber für Morley-IAS-Ringbuszentralen

Adressierbarer, ringbusgespeister kombinierbarter Meldersockel-Alarmgeber mit integriertem Isolator
