Standard-Sockel mit Relais für Grenzwertmelder der Serie ECO 1000 in Verbindung mit einer BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
-Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz

TECHNISCHE DATEN
- Schaltleistung Wechsler: 1 A - 30 VDC
- Betriebstemperatur: -30°C bis +80°C
- rel. Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
- Betriebsspannung: 24 VDC
- Kabeleinführung: uP
- Maße: Ø 127 x H 29 mm
- Gewicht: ca. 100 g

Standard-Sockel - höhere Ausführung - für Grenzwertmelder der Serie ECO 1000 in Verbindung mit einer BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
-Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz

TECHNISCHE DATEN
- Kabeleinführung: aP und uP
- Klemme für Parallelanzeige: ja
- Maße: Ø 127 x H 29 mm
- Gewicht: ca. 80 g

Kombinierter Optischer-Thermischer Rauchmelder der Serie ECO 1000 für Grenzwert-BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
VdS-Nummer: G 201067
CPD-Nummer: 0832-CPD-0065
Ansprecherhalten: A1R
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 60 µA
Betriebstemperatur: -30°C bis +80°C
Auslösetemperatur: ca. 58°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Luftgeschwindigkeit: max 16 m/s
Maße inkl. Standardsockel: Ø 102 x H 40,5 mm
Gewicht: 78 g

Optischer Rauchmelder der Serie ECO 1000 für Grenzwert-BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
VdS-Nummer: G 201060
CPD-Nummer: 0832-CPD-0064
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 45 µA
Betriebstemperatur: -30°C bis +70°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Luftgeschwindigkeit: max 16 m/s
Maße inkl. Standardsockel: Ø 102 x H 40,5 mm
Gewicht: 75 g

Thermomaximalmelder der Serie ECO 1000 für Grenzwert-BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
VdS-Nummer: G 204042
CPD-Nummer: 0832-CPD-0068
Ansprechverhalten: Klasse BS
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 60 µA
Betriebstemperatur: -30°C bis +80°C
Auslösetemperatur: ca. 58°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
max. Überwachungshöhe: 6 m
Maße inkl. Standardsockel: Ø 102 x H 40,5 mm
Gewicht: 70 g

Thermodifferentialmelder der Serie ECO 1000 für Grenzwert-BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
VdS-Nummer: G 201016
CPD-Nummer: 0832-CPD-0066
Ansprechverhalten: Klasse A1R
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 55 µA
Betriebstemperatur: -30°C bis +70°C
Auslösetemperatur: ca. 58°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
max. Überwachungshöhe: 7,5 m
Maße inkl. Standardsockel: Ø 102 x H 40,5 mm
Gewicht: 70 g

Thermomaximalmelder der Serie ECO 1000 für Grenzwert-BMZ

MERKMALE:
- Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Integrierte Messwertnachführung
- Ein optionales Laser-Testgerät ermöglicht einen Funktionstest der Melder mittels modulierten Laserstrahl
- Geschützt gegen Verpolung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- Auswahl an verschiedenen Sockeln
- Kurzschlussfeder im Sockel
- Diebstahlsicherung
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren

TECHNISCHE DATEN
VdS-Nummer: G 201073
CPD-Nummer: 0832-CPD-0067
Ansprechverhalten: Klasse A2S
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 125 µA
Betriebstemperatur: -30°C bis +70°C
Auslösetemperatur: ca. 58°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
max. Überwachungshöhe: 6 m
Maße inkl. Standardsockel: Ø 102 x H 40,5 mm
Gewicht: 70 g

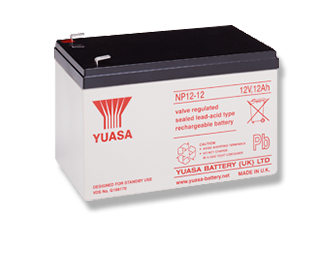

Blei-Vlies-Akku (AGM) 12 V 12 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre),
VdS G189170

Technische Daten:
Gewicht ca. 4 kg
Abmessungen B: 98 mm H: 94 mm T: 151 m

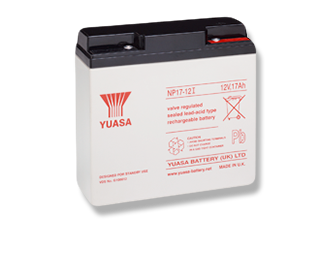

Blei-Vlies-Akku (AGM) 12 V 17 Ah (C20), verschlossen, wartungsfrei, (3-5 Jahre)
VdS G197022

Technische Daten:
Gewicht ca. 6,1 kg
Abmessungen B: 76 mm H: 167 mm T: 181 mm

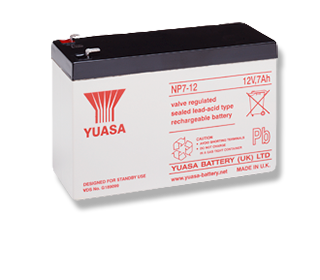

Blei-Vlies-Akku (AGM) 12 V 7 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre)
Anschl. 4,8 mm, Gewicht: 2,20 kg, VdS G189099

Technische Daten:
Anschluss 4,8 mm
Gewicht ca. 2,2 kg
Abmessungen B: 65 mm H: 94 mm T: 151 mm

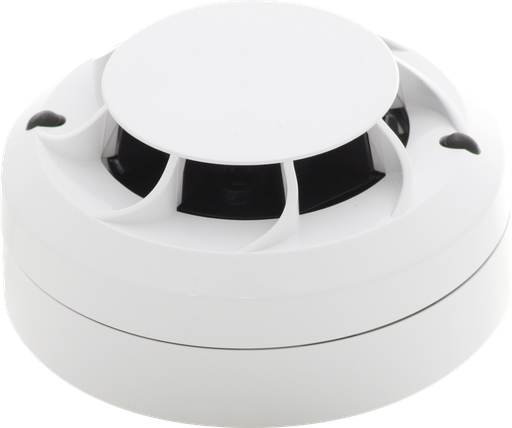

Intelligenter optischer Rauchmelder für den DXc - Ringbus

Rauchmelder geprüft nach DIN EN54-7
Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
Die neue optische Messkammer erlaubt eine verbesserte Reaktion auf alle Brandarten, durch eine effektivere Verwendung des größeren Messkammervolumens, bei gleichzeitiger Steigerung der Fehlalarmimmunität
99 Adressen einstellbar über bewährte Dekadenschalter
Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
Automatische Wartungsanzeige
Lokale Test- und Messmöglichkeiten
Abnehmbarer Deckel zur leichten Reinigung
Leicht zu demontierender und zu reinigender Insektenschutz
Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren
Geschützt gegen Verpolung
Diebstahlsicherung
Sehr niedriger Stromverbrauch
Keine Elektronik im Sockel

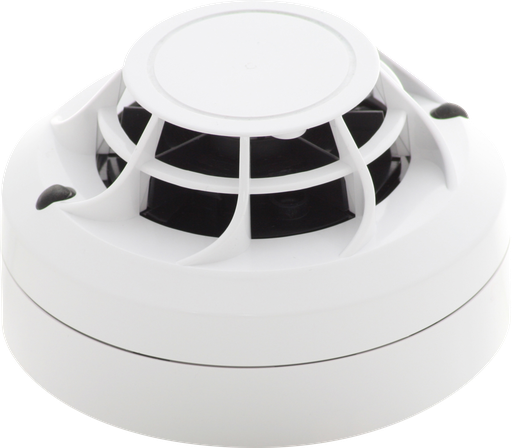

Intelligenter Thermomaximalmelder für den DXc - Ringbus

Thermomelder geprüft nach DIN EN54-5
Der Melder beinhaltet einen integrierten Isolator nach DIN EN54-17
99 Adressen einstellbar über bewährte Dekadenschalter
Zwei Leuchtdioden ermöglichen 360°- Alarmanzeige
Melder-LEDs ermöglichen die Zustandsanzeige der Melder in roter, gelber und grüner Farbe
Einfache Installation - auch in großer Höhe - durch Bajonettverschluß
Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
Lokale Test- und Messmöglichkeiten
Abnehmbarer Deckel zur leichten Reinigung
Geschützt gegen Verpolung
Diebstahlsicherung
Sehr niedriger Stromverbrauch
Keine Elektronik im Sockel

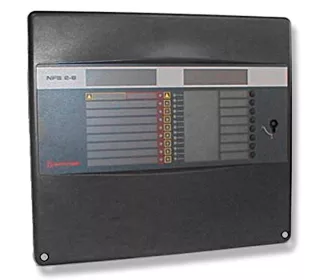

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 2 überwachte Meldergruppen
- 2 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

DX CONNEXION-BRANDMELDESYSTEM VON MORLEY-IAS
Das DX Connexion-Brandmeldesystem von Morley-IAS eignet sich besonders für den Schutz von kleineren und mittleren Gebäuden. Die Brandmelderzentralen sind extrem leistungsfähig und ermöglichen die Bewältigung von komplexen Anforderungen in Gebäuden. Sie wurde entwickelt, um sowohl Errichtern als auch Endverbrauchern die Bedienung zu erleichtern.

Ehemals DXc1-S

1-RINGZENTRALE (NUR HAUSALARM)
MERKMALE:
- Einfache Inbetriebnahme: mit wenigen Tastendrücken zu einem vollfunktionierenden Brandmeldesystem
- Großes benutzerfreundliches Display ermöglicht klare und eindeutige Anzeige
- Programmierung per USB
- Möglichkeit das firmeneigene Logo hochzuladen

TECHNISCHE DATEN
CPD-Nummer: 0832-CPR-F0517
Ruhestrom: 130 mA
Farbe: grau (RAL 9002)
Betriebstemperatur: 0°C bis +40°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Maße (B x H x T): 390 x 260 x 147 mm
Gewicht: 4 kg ohne Akkus
max. Akkuplatz: 2 x 7 Ah/12V
Schutzart: IP 30 nach EN 60529

DX CONNEXION-BRANDMELDESYSTEM VON MORLEY-IAS
Das DX Connexion-Brandmeldesystem von Morley-IAS eignet sich besonders für den Schutz von kleineren und mittleren Gebäuden. Die Brandmelderzentralen sind extrem leistungsfähig und ermöglichen die Bewältigung von komplexen Anforderungen in Gebäuden. Sie wurde entwickelt, um sowohl Errichtern als auch Endverbrauchern die Bedienung zu erleichtern.

Ehemals DXc1-M

1-RINGZENTRALE IN 2 VERSCHIEDENEN VERSIONEN
MERKMALE:
- Einfache Inbetriebnahme: mit wenigen Tastendrücken zu einem vollfunktionierenden Brandmeldesystem
- Großes benutzerfreundliches Display ermöglicht klare und eindeutige Anzeige
- Programmierung per USB
- Möglichkeit das firmeneigene Logo hochzuladen

TECHNISCHE DATEN
Vds-Nummer: G 214078
CPD-Nummer: 0832-CPR-F0517
Ruhestrom: 130 mA
Farbe: grau (RAL 9002)
Betriebstemperatur: 0°C bis +40°C
rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
Maße (B x H x T): 390 x 392 x 147 mm
Gewicht: 4,5 kg ohne Akkus
max. Akkuplatz: 2 x 12Ah/12V
Schutzart: IP 30 nach EN 60529

Die Adapterplatte 797-147 ermöglicht den Einbau der ADP4000-HW Platine in der DXc1-M und DXc2-M.

Brandschutzgehäuse (Leergehäuse), geeignet für:
- Funktionserhalt 30 Minuten - im Sinne von E30
- Feuerwiderstand 30 Minuten - im Sinne von F30
- Brandlastdämmung 30 Minuten - im Sinne v. I30

Beflammungstest bestanden mit DXc1-S, DXc1-M, DXc2-M und Netzteilerweiterung 797-090.
Erfüllt die (Muster)-Leitungsanlagenrichtlinie.

MERKMALE:
- Aufputz-Montage
- Wandbefestigungssatz
- Tür rechts angeschlagen mit verdeckten Stahlscharnieren
- Öffnung durch Schwenkhebel
- Nachrüstung mit DIN-Halbzylinder möglich
- inkl. Rückwand (20mm)
- inkl. 8 Bohrungen Ø 6,5mm für die Aufnahme der BMZ in die innere Rückwand, bestehend aus 8 Einschlagmuttern und 7 Schrauben
- Kabeleinführung oben
- Mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts
- UI 400V, IP 54, IK06, Schutzklasse II (Innenanwendungen)
- Die Verwendung nichtbrennbarer Baustoffe wurde im Zulassungsverfahren nachgewiesen

TECHNISCHE DATEN
- Anwendbarkeitsnachweis: Basierend auf ABZ-Nr. Z-86.1-5 und Z-86.1-10
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Elektrotechnische Prüfanstalt, Zertifikat Nr. 1130577
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Rauchprüfung nach EN 1634-3, Prüfbericht Nr.: PR-12-2.005-En
Schutzart: IP 54 (Innenanwendungen)
Gehäusematerial: Brandschutzplatten nach DIN 1402 A1/A2 unbrennbar
Farbe: ähnlich RAL 7035
Außenmaße (B x H x T): 681 x 928 x 375 mm
Innenmaße (B x H x T): 500 x 750 x 180 mm
Gewicht: ca. 65 kg
