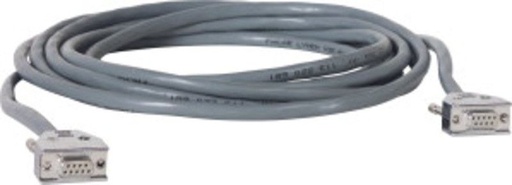

Anschlusskabel 5 m - Ersatz.
Wird sowohl für die Konfiguration als auch für die Anbindung der Rufanlage zur Nachrichtenübermittlung (Paging) benötigt.

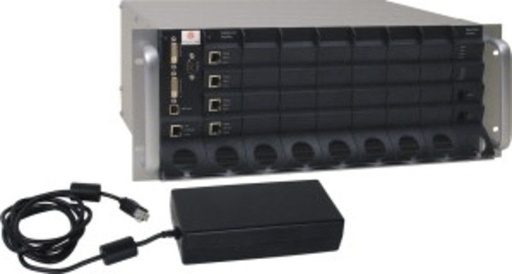

Zentraleinheit als Basisgehäuse für ein schnurloses Basistelefonsystem nach dem DECT/GAP-Standard zur Erweiterung einer Telefonanlage (Tk-Anlage) mit VoIP- Teilnehmern oder analogen Nebenstellen- teilnehmern: Gemischtbetrieb möglich. Modularer Systemausbau der Zentralein- heit gemäß den Kundenanforderungen mit einer CPU-Karte und unterschiedlichen Einschubkarten für die Verwaltung von DECT-Basisstationen und Nebenstellen- teilnehmern (a/b sowie VoIP/SIP). Einsatz von bis zu 250 Basisstationen und 500 DECT-Telefonen. Vorbereitet für Rackeinbau 482,6mm(19") oder alternativ in Verbindung mit einem optionalen Wandhalter. System bestehend aus: - 1 Zentralgehäuse mit Backplane - 1 Netzgerät für die Versorgung der Unterschiedlichen Einschubkarten - Max. Einbau von 1 CPU-Karte und 8 weiteren Einschubkarten zur Steuerung von Basisstationen und Interfacekarten zur Tk-Anlage - Bei mehr als 4 Steuereinheiten Basisstationen ist ein separates Netzteil notwendig. - Redundanzbetrieb mit 2. Netzteil möglich - Max. 8 Zentraleinheiten vernetzbar, für den Systemausbau bis zu 250 Basisstationen und 500 DECT-Endgeräten - Systemsoftware zur Einrichtung und Konfiguration der Zentraleinheit über den System-PC. Technische Daten Spannungsversorgung:230VAC +/-10%, 250VA Frequenzbereich: 1880 - 1900 MHz Ausführung Gehäuse für Rackeinbau 482,6mm (19") Gewicht (mit/ohne Netzgerät): 5,34/12kg Farbe: silbergrau Material (Gehäuse) Aluminium Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Stromverbrach: 9,48 A @ 19 V DC Anschlusstechnik: RJ45 Schutzklasse: IP 20 Zulassungen: TBR6(DECT RF),TBR22(GAP) EMC ETS300329, Maße (BxHxT): 422X177X330 mm

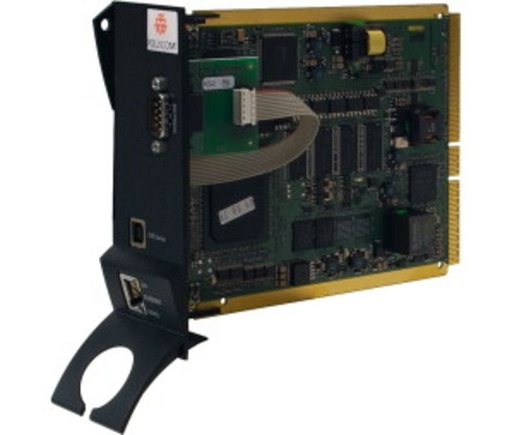

CPU-Karte für den Einbau in die Zentral- einheit 482,6mm (19"). Mit Prozessoreinheit und seriellem Interface sowie ETH-Anschluss. Die CPU-Karte der Zentraleinheit bear- beitet die Kommunikation zwischen den im System registrierten DECT-Endgeräten und der Telefonanlage (Tk-Anlage). Zudem übernimmt diese Einheit die Steuerung der Sprach- und Datensignale zwischen den einzelnen Basisstationen im gesamten Sende-/Empfangsnetzwerk. Message-Interface: - 1 serielles Interface (RS232) für den - Anschluss der Zentraleinheit an einen - System-PC, Übertragung von ASCII- - Textmeldungen (SMS-paging) über eine - angeschlossene Rufanlage, - Durchführung von Fernwartung zur - Systemanalyse und Service-Dienst- - leistungen über den System-PC Eine Vernetzung von Zentraleinheiten ist mit dieser CPU-Karte nicht möglich. Technische Daten: Stromversorgung: 19 VDC (Zentraleinheit) Frequenzbereich: 1880 - 1900 MHz Ausführung Einbau im Zentraleinheit Farbe (Front): schwarz Material (Gehäuse) PC-ABS Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Anschlusstechnik: RJ45 und DB9 Schutzklasse: IP 20 Zulassungen: TBR6(DECT RF),TBR22(GAP) EMC ETS300329, Maße (BxHxT): 45X140X200 mm

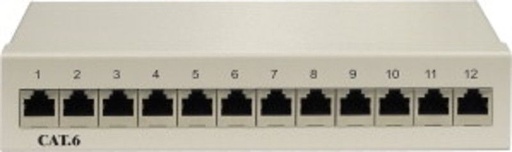

Kompaktes Patchpanel mit 12 x CAT5 Buchsen (RJ45 Anschlüsse) und LSA-plus Anschlusstechnik. Nutzung zur Verbindung der Einschubkarten der Zentraleinheit 482,6mm (19") mit den Basistationen und der Tk- Anlage (a/b oder VoIP). Empfohlen bei der Wandmontage der Zentraleinheit 482,6mm (19"). Ein-/Ausgänge: - 12 x RJ45 Buchsen, geschirmt - 12 x LSA-plus Anschlüsse Technische Daten: Farbe: hellgrau RAL 7035 Material (Gehäuse): Metall Befestigung: Wandmontage Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Schutzklasse: IP 20 Eigenschaften: Cat 6 / Class E nach ISO, IEC11801 (9/2002) und EN50173 Artikel Patchkabel (Länge 1m): 583486 Anschlusstechnik: RJ45

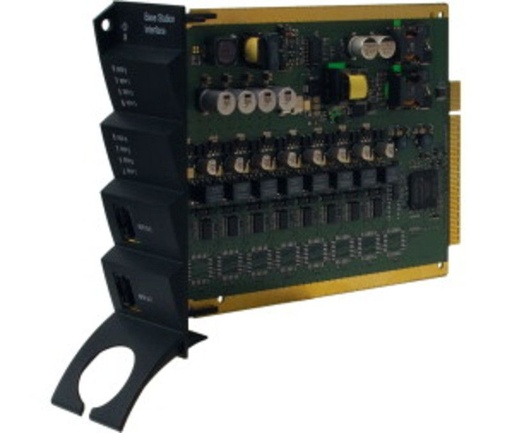

Einschubkarte "Steuereinheit für Basisstationen" zur Erweiterung der Zentraleinheit für die Verwaltung von jeweils 8 drahtgebundenen Basisstationen. Es kann ein Maximalausbau von bis zu 250 Basisstationen (bei 8 Zentraleinheiten) erreicht werden. Bestehend aus: - 1 BS-Interface Karte für 1 - 8 draht- gebundene Basisstationen mit LED-Statusanzeigen, Versorgung der Basisstationen über die Zentral- einheit, max. Kabellänge 1000m (TP CAT4, min. 0.8mm) - Bei mehr als 4 Steuereinheiten für Basisstationen ist ein weiteres Netzgerät notwendig Technische Daten: Stromversorgung: 19 VDC (Zentraleinheit) Frequenzbereich: 1880 - 1900 MHz Ausführung Einbau im Zentraleinheit Farbe (Front): schwarz Material (Front): PC-ABS Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Anschlusstechnik: RJ45 Schutzklasse: IP 20 Zulassungen: TBR6(DECT RF),TBR22(GAP) EMC ETS300329, Maße (BxHxT): 45X140X200 mm

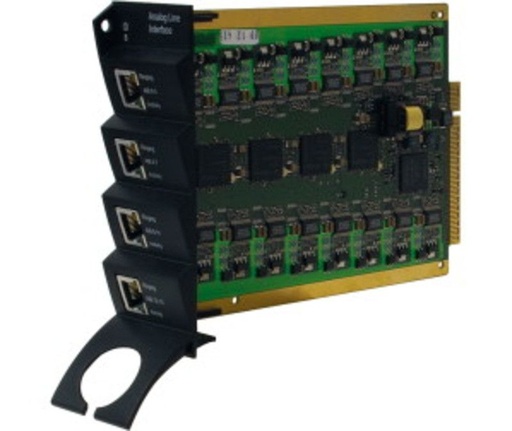

Einschubkarte "PABX-Interface" zur Erweiterung der Zentraleinheit für die Verwaltung von jeweils 16 DECT- Endgeräten. Es kann ein Maximalausbau des Basistelefonsystems mit 8 Zentral- einheiten von bis zu 500 DECT-Endgeräten erzielt werden. bestehend aus: - 1 PABX-Interface Karte für 16 DECT- Endgeräte zum Anschluss an die analogen a/b Nebenstellenteilnehmer einer PABX. Rückfrage-Funktion über "Flash" der PABX. CLIP-Funktion mit Rufnummernübertragung. Unterstützt verschiedene Parameteranpassungen für unterschiedliche PABX-Systeme. - max. Kabellänge 1000m (TP CAT4, min. 0.8mm) Technische Daten: Stromversorgung: 19 VDC (Zentraleinheit) Frequenzbereich: 1880 - 1900 MHz Ausführung Einbau im Zentraleinheit Farbe (Front): schwarz Material (Front): PC-ABS Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Anschlusstechnik: RJ45 Schutzklasse: IP 20 Zulassungen: TBR6(DECT RF),TBR22(GAP) EMC ETS300329, Maße (BxHxT): 45X140X200 mm

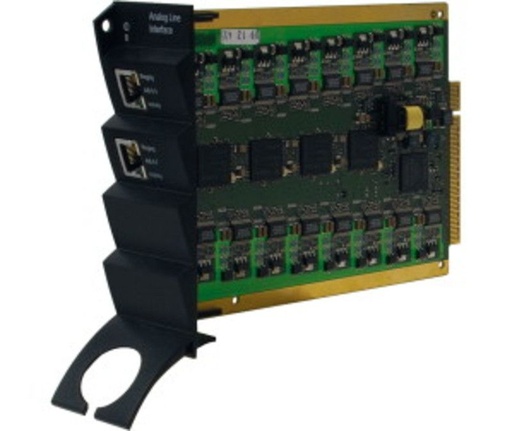

Einschubkarte "PABX-Interface" zur Erweiterung der Zentraleinheit für die Verwaltung von jeweils 8 DECT- Endgeräten. Es kann ein Maximalausbau des Basistelefonsystems mit 8 Zentral- einheiten von bis zu 500 DECT-Endgeräten erzielt werden. bestehend aus: - 1 PABX-Interface Karte für 8 DECT- Endgeräte zum Anschluss an die analogen a/b Nebenstellenteilnehmer einer PABX. Rückfrage-Funktion über "Flash" der PABX. CLIP-Funktion mit Rufnummernübertragung. Unterstützt verschiedene Parameteranpassungen für unterschiedliche PABX-Systeme. - max. Kabellänge 1000m (TP CAT4, min. 0.8mm) Technische Daten: Stromversorgung: 19 VDC (Zentraleinheit) Frequenzbereich: 1880 - 1900 MHz Ausführung Einbau im Zentraleinheit Farbe (Front): schwarz Material (Front): PC-ABS Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Anschlusstechnik: RJ45 Schutzklasse: IP 20 Zulassungen: TBR6(DECT RF),TBR22(GAP) EMC ETS300329, Maße (BxHxT): 45X140X200 mm

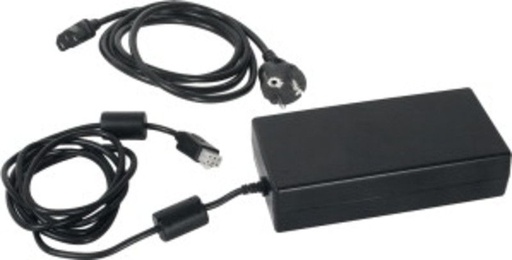

Netzgerät zur Spannungsversorgung der Zentraleinheit 482,6mm (19") (Basisgehäuse) und der integrierten Einschubkarten (CPU- Karte etc.). Die Einheit wird benötigt, wenn mehr als 4 Einschubkarten für die Verwaltung von DECT-Basisstationen in einer Zentraleinheit eingesetzt werden. Nutzung eines 2. Netzgeräts für den Redundanzbetrieb. Maximal 4 Einheiten pro Zentraleinheit. Info: Mit der Zentraleinheit wird bereits 1 Netzgerät ausgeliefert. Technische Daten: Stromverbrauch: 9,48 A 19 V DC Farbe: schwarz Material (Gehäuse) ABS Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Spannungsversorgung:230VAC +/-10%, 250VA Schutzklasse: IP 20

Optionaler Wandhalter zur aP-Befestigung der Zentraleinheit 482,6mm (19") (Basisgehäuse). Die Zentraleinheit wird in den Wandhalter eingehängt und mit Schrauben fixiert. Technische Daten: Farbe: Silber Material (Gehäuse) Metall Temperatur: 0 bis 40°C Rel. Luftfeuchte: max. 80% (nicht kond.) Schutzklasse: IP 20
