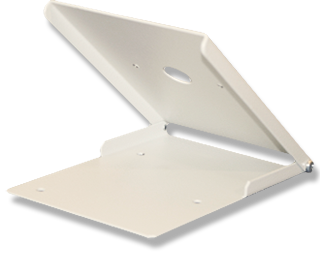

Geeignet für Melder der Serie OPAL, 700 und 800.Für Ausrichtung von Meldern bei schrägen Decken.
Technische Daten:
Einstellwinkel 0 bis 90°

Eine verstellbare Halterung wird
benötigt, wenn der Blickfeldwinkel auf
den zu überwachenden Bereich
ausgerichtet werden muss.
Technische Daten:
Farbe pulverbeschichtet, schwarz
Gewicht ca. 0,8 kg
Abmessungen B: 50 mm H: 92 mm(Arm)
B: 80mm H: 135mm T: 8mm (Platte)

Für den Anschluss von Meldern der Serie 800 und der Serie ECO 1000

Anwendungstemperatur comp: 0 °C ... 40 °C
Anwendungstemperatur max: 40°C
Anwendungstemperatur min: 0°C
Ausgangsspannung DC: 24V DC
Ausgangsspannung DC comp: 24 V DC
Ausgangsstrom: 0.8A
Ausgangsstrom comp: max. 0 8 A
Betriebsspannung: 24V DC

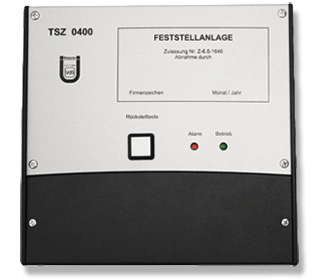

DIBt-Zulassung: Z-6.5-1646
Maße: B: 190 mm H: 183 mm T: 65 mm
Farbe: antrazit silber
Nennfrequenz: 50Hz
Nennspannung (V AC): 230V AC
Rel Luftfeuchte: 95%
Rel Luftfeuchte comp: <
95 % (ohne Betauung)
Schutzart: IP 42
Stromaufnahme @ 24 V DC: 800mA
Stromaufnahme @ 24 V DC comp: ca. 800 mA

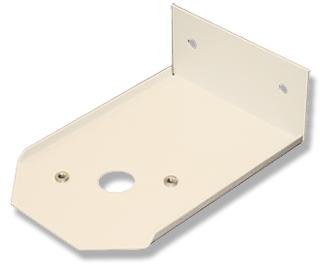

Geeignet für Melder der Serie OPAL, 700 und 800.
Technische Daten:
Abmessungen B: 150 H: 110mm

In Verbindung mit den Sockeln
B524IEFT-1WH, B501AP, B524RTE-W und
B524HTR-W, sowie Sockeln der Serie 800.
Technische Daten:
Kabeleinführung aP mit PG
Schutzart IP43
Material PC/ABS
Farbe reinweiß, ähnlich RAL9003
Gewicht ca. 200g
Abmessungen Durchmesser: 110mm H: 70mm

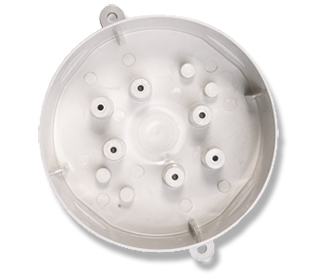

In Verbindung mit den Sockeln B524IEFT-1
B501AP-IV, B524RTE, B524HTR und
B524FTXE, sowie Sockeln der Serie 800.
Technische Daten:
Kabeleinführung aP mit PG
Schutzart IP43
Farbe weiß, ähnlich RAL9001
Gewicht ca. 200g
Abmessungen H: 70mm

1 VE = 10 Stück

Technische Daten
Abmessungen: B: 78 mm H: 122 mm T: 45 mm

Ermöglicht eine aP-Verdrahtung in IP 65.
Technische Daten:
Farbe reinweiß, ähnlich RAL9010

Ermöglicht eine aP-Verdrahtung in IP 65.
Technische Daten:
Farbe rot

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,8 bis 5,1 mA (DIN-T.)
Schallpegel 90,6 bis 98,2 dB(A)
+/- 3 dB (DIN-T.)
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe reinweiß, ähnlich RAL9010
Abmessungen D: 121mm H: 64mm
(inkl. Standardsockel)
D: 121mm H: 109mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPD-1810

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.
Integrierte, adressierbare und
synchronisierte Blitzleuchte.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Optischer Alarmgeber geprüft nach
DIN EN54-23
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,8 bis 5,5 mA (DIN-T.)
5,8 bis 9mA (DIN-T. und Blitz)
Schallpegel 90,6 bis 98,2 dB(A)
+/- 3 dB (DIN-T.)
Blitzfrequenz ca. 1 Hz
Blitzfarbe rot
Kabeleinführung uP, aP
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe Kalotte: klar
Abmessungen D: 121mm H: 64mm
(inkl. Standardsockel)
D: 121mm H: 109mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPD-1812
0832-CPR-F0278

Optischer Alarmgeber geprüft nach
DIN EN54-23
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,9 bis 3,5 mA
Blitzfrequenz ca. 1 Hz
Blitzfarbe rot
Kabeleinführung uP, aP
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe Kalotte: klar
Abmessungen D: 121mm H: 38mm
(inkl. Standardsockel)
D: 121mm H: 83mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPR-F0271

Blei-Vlies-Akku (AGM), 12 V 158,8 Ah (C20),
Frontterminal Serie, verschlossen,
wartungsfrei, 10-12 Jahre,
Maße: 552 x 110 x 288 mm, M6 Innengewinde,
Gewicht: 46,6 kg

Das Netzteil HLSPS (Art.-Nr. HLSPS-SB1, HLSPS-SB2, HLSPS-DB2) ist eine Energieversorgungseinrichtung zur Spannungsversorgung von Brandmeldeanlagen in Gebäuden gemäß den normativen Anforderungen der EN 54-4 und EN 12101-10.
Das Netzteil eignet sich zur Spannungsversorgung externer Geräte mit einer Ausgangsspannung von 20 ... 28,8 V DC / max. 3,8 A (unstabilisiert). Bei einer Störung oder Spannungsausfall werden angeschlossene Geräte über die eingebauten Akkumulatoren weiterhin unterbrechungsfrei mit Spannung versorgt.

VdS G219074
