Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau des Detektormoduls Typ DM-TT
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 4 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-1-ZE VdS-Nr.: G202064

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeigen zur optischen Anzeige der aktuellen Rauchpegel
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zu Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur -10 ... +50 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-2-ZE VdS-Nr.: G202064

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- Gerät vorbereitet zum Einbau des Detektormoduls Typ DM-TT
- 5 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeige zur optischen Anzeige des aktuellen Rauchpegels
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 3 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zum Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-1-SL-ZE VdS-Nr.: G202064

Rauchansaugsystem mit gestufter Alarmierung zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung in geräuschsensiblen Bereichen.
- geringer Schallpegel durch Geräuschreduzierung
- Gerät vorbereitet zum Einbau von bis zu 2 Detektormodulen vom Typ DM-TT
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Infoalarm", "Voralarm", "Hauptalarm" und "Störung"
- Bargraphanzeigen zur optischen Anzeige der aktuellen Rauchpegel
- Anschluss an ESSER-Brandmelderzentralen mit esserbus-Ringtechnik
- 2 freie Steckplätze zum einfachen Erweitern der Grundkonfiguration
- Schnittstelle zur direkten Datenübertragung auf einen PC
- Netzwerkfähig (vorbereitet zu Aufbau eines VisuLAN- oder VisuLAN T-Netzwerkes)
- Anschlussmöglichkeit für Parallelanzeige
- Anschlussbuchse für Rauchansaugrohr mit einem Außendurchmesser von 25 mm
- Anschlussbuchse für Luftrückführung
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar
- inkl. Frontfolie

Datenblattauszug:
Versorgungsspannung 24 V= (14-30 V=)
max. Kontaktbelastung 30 W
Maße (BxHxT) 200 x 292 x 113 mm
Betriebstemperatur 0 ... +40 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrusweiß

Typ TT-2-SL-ZE VdS-Nr.: G202064

Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur: -20 ... +60 °C

Typ DM-TT-50-L

Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach E N54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur: -20 ... +60 °C

Typ DM-TT-10-L

Detektormodul zur hochsensiblen Detektion von Brandaerosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die
Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur: -20 ... +60 °C

Typ DM-TT-01-L

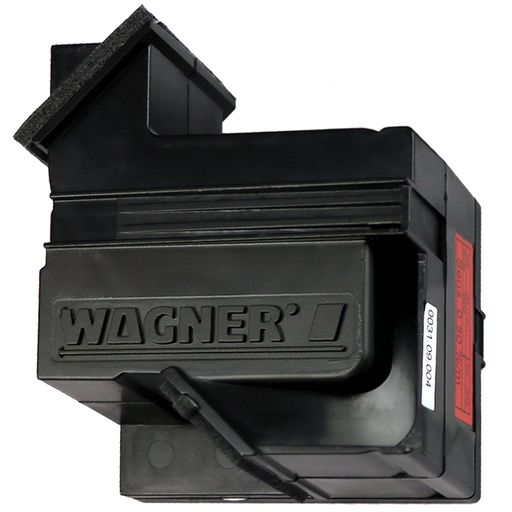

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen
mit normaler Sensibilität, für ein gleichmäßiges
Ansprechen bei allen Brandarten nach EN 54-20 für
die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch
oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische
Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme
Betriebstemperatur -40 ... +60 °C

Typ DM-TT-50-L-F

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TT-10-L-F

Tiefkühl-Detektormodul zur hochsensiblen Detektion von Brandaersosolen, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,015 % Lichttrübung / m
0,03 % Lichttrübung / m
0,06 % Lichttrübung / m
0,12 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Typ DM-TT-01-L-F

Schalldämpfer für den Anschluss an die Luftrückführung
eines TITANUS-Rauchansauggerätes.
- reduziert das Betriebsgeräusch von Ansaug-
systemen um bis zu 10 dB(A).
Datenblattauszug:
Maße (BxHxL): 130 x 95 x 193 mm
Temperaturbereich -30 ... +60 °C
Gehäusematerial ABS
Gehäusefarbe RAL9018

Typ SD-1/a

zum Auslesen von umfangreichen Service-Informationen und Hinweisen zur Störungsbeseitigung.
- Datenübertragung zum PC erfolgt über das mitgelieferte Diagnoseinterface
- DIAG-Halterung für TITANUS RACK·SENS und TITANUS MICRO·SENS

Typ DIAG 3/b

zum Sammeln und Ablassen von Kondenswasser aus dem Ansaugrohrsystem.
- mit Handablassventil
Material: PVC
Farbe: grau / transparent
Einsatztemperatur: 0 ... +60 °C
Maße (BxHxT): 68 x 600 x 36 mm

Typ KA-1

zur Reinigung des Ansaugrohrsystems während eines Freiblasvorgangs.
- Installation erfolgt bei Rohrsystemen mit Freiblaseinrichtung am Ende eines jeden Rohrleitungsastes
Anschlussdurchmesser: 25 mm
Auslösedruck: ca. 05 - 0,7 bar
Gehäusematerial: PVC
Gehäusefarbe: dunkelgrau
Maße (LxØ): 115x40 mm

Typ RSV-R25

Filtert Schmutzpartikel aus der vom
Ansauggerät angesaugten Luft heraus.
- Grobfilter zur Anwendung in Standard-
applikationen
- geeignet für Wandmontage
- vereinfachte Montage und Wartung
- inkl. Filtereinsatz
Maße (BxHxL): 80 x 85 x 82 mm
Temperaturbereich: -30 ... +60 °C
Schutzklasse: IP 65
Gehäusematerial: ABS
Filtermaterial: PUR
Gehäusefarbe: RAL7035

Typ LF-AD-k

Filtert Schmutzpartikel aus der vom Ansauggerät angesaugten Luft heraus.
- Grobfilter zur Anwendung in Standardapplikationen
- filtert Partikel ab einer Größe von ca. 15 µm
- geeignet für Wandmontage
- vereinfachte Montage und Wartung
- inkl. Filtereinsätze (1x grob, 1x mittel, 1x fein)

Maße (BxHxL): 130 x 95 x 193 mm
Temperaturbereich: -30 ... +60 °C
Schutzklasse: IP 67
Gehäusematerial: ABS
Filtermaterial: PUR
Gehäusefarbe: RAL9018

Typ LF-AD/a

Austauscheinsatz für Luftfilter Typ LF-AD-k,
bestehend aus einer Grobfiltermatte (25 ppi).
Temperaturbereich: -30 ... +60 °C
Material: Polyurethanschaum

Typ LF-AD-E-k

Austauscheinsatz für Luftfilter Typ LF-AD, bestehend aus je einer Fein-, Mittel- und Grobfiltermatte (60 ppi, 45 ppi und 25 ppi).

Temperaturbereich: -30 ... +80 °C
Material: Polyurethanschaum

Typ LF-AD-E

Austauscheinsatz für Luftfilter Typ LF-AD-1,
bestehend aus 3 Feinfiltermatten (ppi 60).
Temperaturbereich: -30 ... +80 °C
Material: PUR

















Typ LF-AD-E_Sonder

Austauscheinsatz für Luftfilter Typ LF-AD-2,
bestehend aus je einer Feinst-, Mittel- und Grob-
filtermatte.
Temperaturbereich: -30 ... +80 °C
Material: PUR und PES

Typ LF-AD-E-2
