Vorkonfektionierte Verkabelung der 100 V Ausgänge des INTEVIO zur Schrankrückwand. Das Kabel dient zum Anschluss von 8 Einzellinien an das INTEVIO. Wenn 8 AB Linien angeschlossen werden sollen sind dafür 2 Kabel erforderlich; pro RK-MCU oder RK-ZONE8 sind 2 Stück anschließbar. Länge des Kabels 2m.

Das Kabelset 1 dient zum Anschluss der 24 V Notstromversorgung 581726 an die INTEVIO Verstärker RK-AMP500 und RK-MCU. Weiterhin sind Kabel enthalten, um die notwendigen 100Volt Verbindungen zwischen den Systemkomponenten herzustellen. Mit diesem Kabelset können die Kabel projektbezogen nach Bedarf konfiguriert und hergestellt werden.

INTEVIO Steuerzentrale RK-MCU Die Steuerzentrale RK-MCU ist das Herzstück des Sprachalarmsystems INTEVIO. Sie steuert bzw. überwacht alle Systemkomponenten und stellt über viele Bedienelemente und ein großes Graphikdisplay eine optimale Benutzerfreundlichkeit sicher. Über die Steuereinheit RK-MCU kann die Anlage für verschiedenste Anwendungsfälle programmiert werden. Mit jeweils zwei Audio Ein- und Ausgängen, 10 Kontakteingängen, 8 Kontaktausgängen, 8 AB Lautsprecherlinien und einem integrierten 500W Leistungsverstärker bietet die RK-MCU alle Funktionen für die Beschallung eines kleinen bis mittelgroßen Projekts. Wenn ein größerer Leistungsumfang oder eine Sprachalarmfunktionalität erforderlich ist, kann dies problemlos und kostengünstig durch eine Erweiterung der Anlage erreicht werden. Hierfür stehen die Erweiterungsmodule RK-ZONE8 und die Leistungsverstärker RK-AMP500 zur Verfügung. Mit diesen Komponenten kann die INTEVIO Sprachalarmanlage auf bis zu 128 AB Lautsprecherlinien mit der erforderlichen Leistung ausgebaut werden. Die Anlage kann je nach Anforderung als Ein- oder Zweikanalsystem betrieben und optional mit einem PTT-Mikrofon „HN-PTT“ ausgestattet werden. Automatische Fehlerdiagnose und Ausfallsicherheit Das Sprachalarmsystem INTEVIO verfügt eine automatische Fehlerdiagnose nach EN 54-16 und kann alle Komponenten, wie Haupt- und Ersatzstromversorgung, Prozessor (CPU), Mikrofon, Verstärker, Lautsprecherlinien, usw. auf einwandfreie Funktion überwachen. Detaillierte Informationen zu einzelnen Störungen werden im LCD-Display zusammen mit den dazugehörigen Fehlerprotokollen angezeigt und im System gespeichert. Über den herkömmlichen Standard der Ausfallsicherheit hinaus bietet die Steuerzentrale RK-MCU eine Notbetriebsfunktion. Hiermit kann selbst einem Prozessorausfall (CPU) noch eine Sammeldurchsage (All Call) in alle Bereiche abgesetzt werden. Hierzu könnte das PTT-Mikrofon direkt an der Steuerzentrale verwendet werden. Zeitgesteuerte Funktionen und integrierter Kalender Die Steuereinheit RK-MCU hat einen Kalender und zeitgesteuerte Funktionen integriert über die z.B. ein Pausengong in Schulen oder zeitgesteuerte Durchsagen programmiert werden können. Aufzeichnen und Wiedergabe von Durchsagen Die Steuereinheit RK-MCU verfügt über einen integrierten Speicher, in dem unter anderem vom Benutzer aufgenommene Durchsagen gespeichert und später wiedergegeben werden können. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Kostenminimierung durch integrierten Verstärker und optimierten Funktionsumfang in der Steuerzentrale Die Steuerzentrale RK-MCU hat einen 500 W Verstärker integriert, über den bis zu 8 integrierte AB Lautsprecherlinien gespeist werden können. Darüber hinaus verfügt die Steuerzentrale über zahlreiche Ein- und Ausgänge für verschiedene Funktionen. Somit können ohne zusätzliche Erweiterungen eine Vielzahl von Applikationen realisiert werden. Das minimierte den Aufwand für Installation, Inbetriebnahme und sorgt für minimale Kosten.

INTEVIO Durchsagesprechstelle RK-MIC und Tastenerweiterungsmodule Die Durchsagesprechstelle RK-MIC wird im Sprachalarmsystem INTEVIO für Durchsagen verschiedenster Art, Auswahl von Audioquellen, einspielen von Hintergrundmusik, einstellen der Lautstärke, usw. verwendet. Die Durchsagesprechstelle RK-MIC verfügt über 8 Funktionstasten und 8 frei konfigurierbare Tasten, einen integrierten Lautsprecher und eine abgedeckte, rote Notfalltaste. Die Funktionstasten sind für regelmäßig genutzte Funktionen wie z. B. Durchsagen, Abschaltung, Aufnahme und Wiedergabe von Sprachmeldungen, Sammelruf, usw. vorgegeben. Die frei konfigurierbaren Tasten können frei für unterschiedliche Funktionen programmiert werden, wie Bereichsvorwahl, Auswahl von vorprogrammierten Durchsagen oder Audioquellen, Einstellung der Lautstärke, usw. Darüber hinaus können die Tasten rastend (Toggle) oder nichtrastend (Press) programmiert und genutzt werden. Mit den Tastenerweiterungsmodulen HMC-K4 oder HMC-K8 kann die Anzahl der Tasten pro Sprechstelle erhöht werden. Vor- und Mithören über internen Lautsprecher an der Sprechstelle Die Sprechstelle RK-MIC verfügt über einen Lautsprecher, mit dem Durchsagen und Sprachmeldungen auf Audiokanal 1 oder Audiokanal 2 vor- bzw. mitgehört werden können. Aufzeichnen und Wiedergabe von Durchsagen Mit der Sprechstelle RK-MIC können Durchsagen vom Benutzer aufgenommen und wiedergegeben werden. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Störungserkennung und Statusanzeige Die Sprechstelle RK-MIC kann selbstständig auf Störungen des Mikrofons, der Anschlussleitungen usw. überwacht werden. Mit den vier am Gerät befindlichen LEDs können Status der Stromversorgung, Sammelstörung, Leitungsstörung und eine aktive Durchsage angezeigt werden. Audioeingang („Line“) An den Audioeingang („Line“) können externe Audiogeräte, wie CD/DVD-Player, Radio, MP3-Player, usw. angeschlossen werden um z.B. Hintergrundmusik oder Werbedurchsagen in die Anlage einzuspielen.

INTEVIO Erweiterungsmodul RK-ZONE8 Das Erweiterungsmodul RK-ZONE8 dient dazu das Sprachalarmsystem INTEVIO um zusätzliche Lautsprecherlinien zu erweitern. Das Erweiterungsmodul RK-ZONE8 verfügt über 16 Lautsprecherlinien, die bereits intern zu 8 AB Lautsprecherlinien zusammen-gefasst sind. Es ist für Ein- oder Zweikanalbetrieb ausgelegt und es können bis zu 15 dieser Erweiterungsmodule angeschlossen werden, so dass das INTEVIO Sprachalarmsystem bis auf 128 AB Lautsprecherlinien ausgebaut werden kann. Weiterhin stellt das Erweiterungsmodul einen „Line“ Audioeingang, 2 „Line“ Audioausgänge, 8 Kontakteingänge und 8 Kontaktausgänge zur Verfügung. Die Kontakteingänge können vom Erweiterungsmodul überwacht werden. Über die Kontaktausgänge können z.B. Meldungen an externe Geräte weitergegeben werden. Der „Line Audioeingang“ dien zum Anschluss von Audioquellen wie CD Spieler um z.B. Hintergrundmusik in das System einspielen zu können. Über die beiden „Line“ Audioausgänge können Audiosignale vom System an externe Geräte ausgegeben werden. An den 24 V (DC) Ausgang können Verbraucher mit geringer Leistung angeschlossen werden. Automatische Fehlerdiagnose Das Erweiterungsmodul RK-ZONE8 verfügt über Fehlerdiagnosefunktionen mit denen, z. B. Haupt- und Ersatzstromversorgung, Prozessor (CPU), angeschlossene Leistungsverstärker, Lautsprecherstromkreise, überwachte Kontakteingänge und Datenleitungen überwacht werden können. Wenn ein Fehler erkannt wird, wird er angezeigt und kann auf dem Display der Steuereinheit RK-MCU mit allen fehlerspezifischen Detailinformationen angezeigt werden. Notbetriebsfunktion Das Sprachalarmsystem INTEVIO verfügt über eine Notbetriebsfunktion über die bei einem Ausfall des Prozessors (CPU) der Steuereinheit RK-MCU noch Durchsagen abgesetzt werden können. Diese Funktion geht über die allgemeinen Anforderungen einschlägiger Normen hinaus und sorgt für eine optimale Ausfallsicherheit.

Multi Audio Player zum Einspielen von Hintergrundmusik und nicht sicherheitsrelevanten Informationen in das Beschallungssystem bzw. die Sprachalarmanlage. Integrierter AM/FM Tuner / USB-Eingang / SD Kartensteckplatz / Bluetooth (BT). Insgesamt stehen 3 Audioausgänge mit Line Pegel zur Verfügung. Die Anbindung an das VARIODYN® D1 System erfolgt über eine bzw. zwei Chinch-Audio-Verbindung(en).

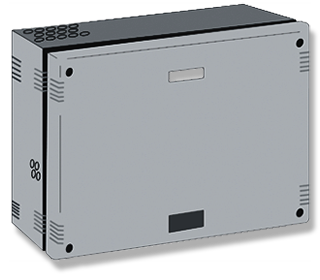

Wandgehäuse aus Stahlblech zur Aufnahme einer Feuerwehrsprechstelle.

IP30:
Maße: 800 x 1978 x 800mm

Support Bracket: For CTG Series Rack Cabinet:
600 x 500 x 600 mm:
Load 50kg

Pair of Swiveling Wheel With Lock: For CTG Series Rack Cabinet: 150kg

Cable Entry Panel: For CTG Series Rack Cabinet: 150x56mm

Multi Socket: OV Protect: 2U: For CTG Series Rack Cabinet

Multi Socket: OV Protect: 2U: For CTG Series Rack Cabinet

4x Schraube M5
4x Unterlegscheibe
4x Mutter

Die NF300 ist eine moderne, anspruchs-
volle Brandmelderzentrale mit einem sehr
guten Preis-Leistungsverhältnis. Sie
kann 2 Ringleitungen, bestückt mit bis
zu 396 Ringelementen verwalten.
Diese Brandmelderzentrale wurde gemäß
den Anforderungen nach DIN EN54 Teil 2
und 4, sowie zusätzlichen lokalen An-
forderungen der unterschiedlichen Euro-
päischen Länder entwickelt.
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,31 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

Technische Daten:
Farbe schwarzgrau, ähnlich RAL 7021
Gewicht ca. 2,3 kg
Abmessungen B: 285 mm H: 225 mm T: 60 mm

Stellt über ein 2 x 40 Zeichen LCD
Display mit Hintergrundbeleuchtung die
Anzeigen der BMZ der Serie 30 und 50 dar
Eingebaute LEDs für Feuer, Störung,
Abschaltung, Betrieb, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen.
Bedienfunktionen: Summer AUS,
Verzögerung AB, ÜE AB, Akustik AB/AN,
Taste "Weitere Meldungen" und Rücksetzen
Die Freigabe der Tasten erfolgt mittels
Schlüsselschalter. Bis zu 16
Fernanzeige- bzw. Fernbedienfelder
können von der BMZ angesteuert werden.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 120 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

Ein graphisches LCD Display mit 240x64
Pixel mit Hintergrundbeleuchtung stellt
die LCD-Anzeigen der Brandmelderzentrale
dar. Eingebaute LEDs für Betrieb, Feuer,
Störung, Abschaltung, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen. Es beinhaltet folgende
Bedienfunktionen: Summer AUS,
Verzögerung AB, Rücksetzen, Akustik AB/
AN, Taste "Weitere Meldungen"
und Gruppen in Alarm.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 155 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm
