Systevo Repeater Modul, zur digitalen Signalaufbereitung der Datenkommunikation auf dem Daten- und Audiobus. Ausstattung mit 2 Ein- und Ausgängen für die gleichzeitige Verarbeitung der Daten- und Audiobus-Signale. Einsatz eines Repeaters erforderlich bei Überschreitung der Länge des Daten- und/oder Audiobus von 500 sowie bei mehr als 64 Teilnehmern pro Segment. Unterstützung des Splitter-Modus zur Verzweigung des Daten- und Audiobus.

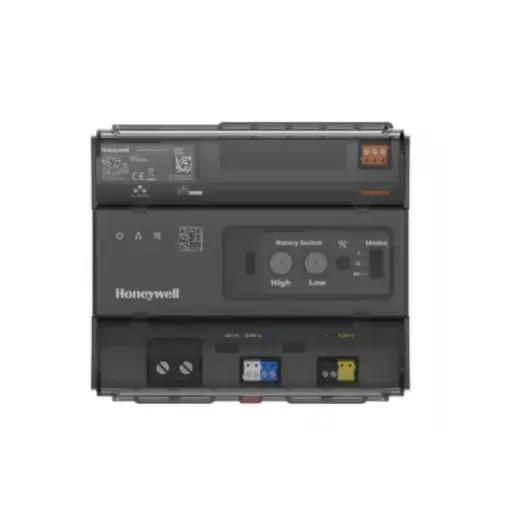

Systevo Zentraleinheit in aP-/Rack-Ausführung als Zentraleinheit für eine Organisationseinheit wie z.B. Station oder Wohnbereich. Nutzung des System-Release V12 zur Einhaltung der VDE 0834-1: 2016-06 in Verbindung mit übergeordneter System-Lizenz. Zudem zur Freischaltung der Systemfunktionen erforderlich (z.B. mobile Rufabfrage, Systemgröße etc.).
Zentraleeinheit mit Feldbus-Interface zur Verwaltung von max. 127 aktiven Systemkomponenten am Zimmerbus wie z. B. Zimmerterminals, ZimmerElektronikmodule, Informationsdisplays sowie weiterer Einheiten. Die Segmentierung des Zimmerbusses kann in bis zu sechs Untergruppen erfolgen.
Verwaltung von max. 40 IP-Teilnehmern über ETH-LAN wie IP-Touch-Terminals für erweiterte Dienstmerkmale. Option des Busabschlusses zur Zimmerbus-Terminierung (Daten/Audio).
Zusätzliche Repeater (Daten/Audio) nach 64 aktiven Systemkomponenten notwendig. Möglichkeit der Firmware-Aktualisierung von aktiven Systemkomponenten (sofern dieses von den Einheiten unterstützt wird).
Überwachung und Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) innerhalb der Organisationseinheit und Koordination der Kommunikation zu weiteren Zentralen via IP-Schnittstelle (ETH-LAN / Stationsbus).
Zudem Steuerung von Displayanzeigen und akustischen Rufmeldungen, gemäß festgelegter Prioritäten/Dienste (Zusammenschaltungen) innerhalb einer Systeminstallation. Flexible Konfigurationsmöglichkeiten über den Bedienrechner (PC) mit komfortabler Windows-GUI für Rufarten, Gruppen, Dienste, Sammeldurchsagen, Anzeigetexte, Geräteparameter, Systemsprache etc. in Abhängigkeit der Kundenbedürfnisse.
Einsatz von maximal 64 Zentralen mit bis zu 250 logischen Gruppen (Untergruppen). Die Vernetzung erfolgt über die ETH-LAN IP-Schnittstelle (Daten/Audio) oder bestehende Installationen den Stationsbus (Daten/Audio).
Die Verkabelung über ETH-LAN und / oder LWL-LAN erfolgt je nach den Vorgaben des klassischen Netzwerk-Designs.
Die Stationsweise Vernetzung erfolgt über geeignete Switches / Router (ETH-LAN: IEEE802.3), welche die notwendigen Übertragungsraten (10, 100, 1000MBit) automatisch erkennen.
Portbasierende VLAN-Netzwerkkomponenten mit QoS / ToS ermöglichen hierbei die Priorisierung der Lichtruf-Datendienste gegenüber den Sprachdiensten.
Aus Sicherheitsgründen (VDE 0834-1) arbeiten alle IP-Komponenten (Zentralen, Bedienrechner) in einem einheitlichen IP-Adressraum (10.1.x.y), der nicht durch andere Gewerke (z.B. GLT, Medizinisches Equipment etc) genutzt wird. Um einen abweichenden IP-Adressraum zu nutzen (192.168.x.y), erfolgt die Konfiguration über einen optionalen DHCP-Server.
Die Kommunikation erfolgt auf Basis von TCP/IP über definierte Lichtrufprotokolle. Dienstprogramme wie Telnet, FTP dienen dem Fernzugang und der Datenübertragung. Zusätzliche Netzwerk-Applikationen (Syslog, Firewall etc) dienen der Systemsicherheit und der möglichen Analyse gespeicherter Protokolldaten.
Mit integrierter Gateway-Funktion zur Weiterleitung der Daten-/Audiosignale der übergeordnete Bus-Schnittstelle (ETH-LAN, Stationsbus) zum Zimmerbus.
Einrichtung einer Master-Zentrale (bei ETH-LAN: ohne Zimmerbus) zur Kommunikation zum übergeordneten Bedienrechner via ETH-LAN und zur Steuerung der Eskalation von allen Systemmeldungen innerhalb des gesamten Systems. Vorbereitet für zukünftige, Lizenzpflichtige Firmware-Aktualisierungen, um zusätzliche Dienstmerkmale nutzen zu können. Zentrale oder dezentrale Installation (aP-/Rack-Ausführung) in Umgebungen Umweltklasse I.
Projektspezifische Planung der Zentralenausstattung ab 500 Zimmern.

Systemrack zur Montage von maximal 3 Systevo Control IP+ in einem 19"-Verteilerschrank. Integrierte Hutschiene und Kabelkanäle. Wird als Bausatz geliefert.

Ersatzteilset für Systevo Control IP+, bestehend aus einem kompletten Satz farbcodierter Anschlussklemmen und einer durchsichtigen Schutzhaube.

Ruftaster zur Rufauslösung zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang.
Anzeige der übergeordneten Zimmerkennung bei Rufauslösung. Funktionsüberwachung erfolgt durch das Elektronikmodul oder Zimmerterminal (Rufkreisüberwachung).

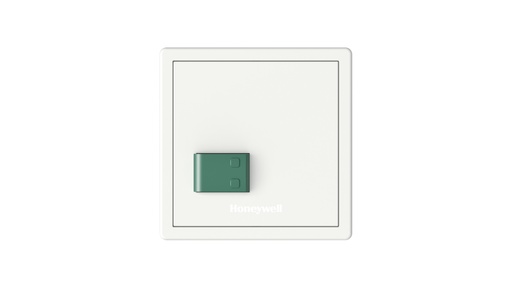

Abstelltaster mit uP-Tragering und Spreizkrallenbefestigung für uP-Schalterdosen.

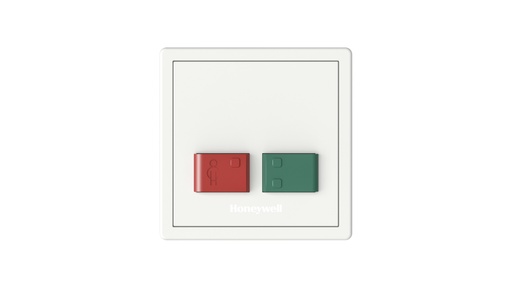

Ruf-/Abstelltaster mit uP-Tragering und Spreizkrallenbefestigung für uP-Schalterdosen.

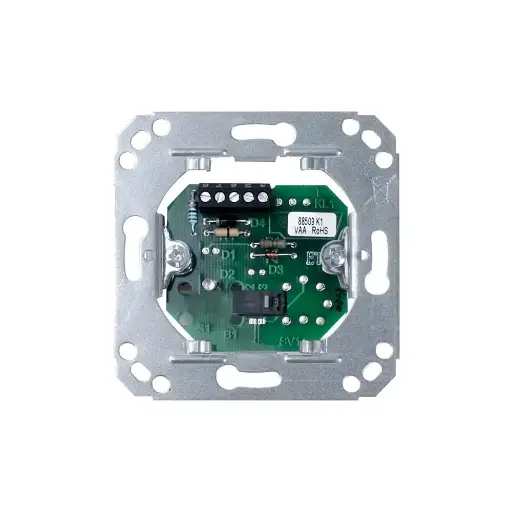

Rufeinheit, zur Kombination mit separatem Zugschnuradapter, zur Rufauslösung im Bad, zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang (I/O).
Ausführung mit integriertem LED-Beruhigungslicht / Findelicht. Übergeordnetes Zimmerkennungssignal wird nach Rufauslösung angezeigt.
Die Funktionsüberwachung erfolgt durch das zugehörige Elektronikmodul bzw. Zimmerterminal (Rufkreisüberwachung).

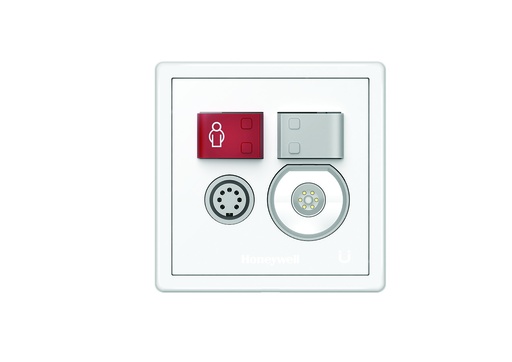

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Die Betteneinheit ist m. einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet. Ausgeführt mit Abstellfunktion (Betrieb Datenbus) sowie mit Abmeldefunktion über die integrierte Abstelltaste. DIN7-Buchse für alternatives Handgerät oder zugelassenes Gerät zur Rufauslösung.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 2 Steuerausgängen für bis zu 2 Lichtquellen ausgestattet. Ggf. Firmware- Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines Handgeräts über die DIN7-Buchse zur Rufauslösung.
Die Betteneinheit ist m. einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet. Ausgeführt mit Abstellfunktion (Betrieb Datenbus) sowie mit Abmeldefunktion über die integrierte Abstelltaste.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Die Betteneinheit ist mit 2 Steuerausgängen für bis zu 2 Lichtquellen ausgestattet. Ggf. Firmware- Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

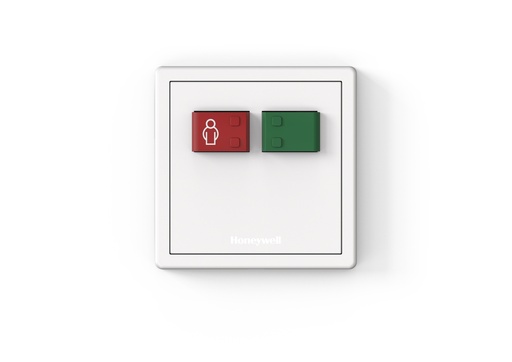

Systevo Ruf-/Abstelleinheit, zur Bereitstellung der benötigten Rufanlagenfkt. im Patienten-/ Dienstzimmer oder Funktionsräumen. Die Einheit ist mit einer Ruftaste mit erkennbarem Druckpunkt zur sicheren Rufauslösung ausgestattet.
Ausgeführt mit Anwesenheitstaste inkl. Abstellfunktion (Ruf, Alarm, Störung).
Anbindung der Einheit über den Datenbus (DBUS) an einen übergeordneten (IP)Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Zusatzfunktion: Anschluss einer ext. Rufeinheit am Rufeingang (I/O), für unterschiedliche Anwendungsbereiche wie z.B. WC-Bereich (Zugtaster).
Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

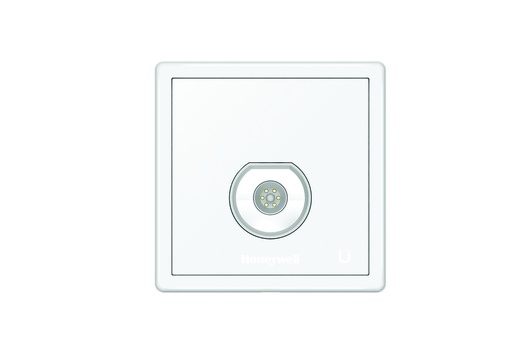

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 5 Steuerausgängen für unterschiedliche externe Quellen ausgestattet. Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

Systevo Betteneinheit, zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen am Patienten- oder Bewohnerbett. Anschluss eines multifunktionalen Handgeräts über das selbstlösende Magnet-Stecksystem.
Bei Überschreiten der vordefinierten Zugkraft am Anschlusskabel des Handgerätes löst der Systemstecker automatisch von der Betteneinheit ab, um einer mechanischen Beschädigung (Betteneinheit, Kabel) vorzubeugen.
Option: Bettenweises Sprechen in Verbindung mit einem ausgestatteten Handgerät für die Kommunikation mit dem Pflegepersonal.
Anbindung der Betteneinheit über den Datenbus`(DBUS) oder Rufeingang (I/O) an einen übergeordneten (IP)-Zimmerkontroller wie ein Zimmerterminal oder ein Zimmer-Elektronikmodul.
Im Datenbus-Betrieb: Anschluss einer ext. Rufeinheit am Rufeingang (I/O).
Über das selbstlösende Magnet-Stecksystem werden die Datendienste sowie der TV-Ton an das Handgerät übertragen, Überwachung erfolgt gemäß den Vorgaben der VDE 0834-1.
Die Betteneinheit ist mit 2 Steuerausgängen für unterschiedliche externe Quellen ausgestattet. Ggf. Firmware-Lizenzen für die Bereitstellung v. Gerätefunktionen notwendig.

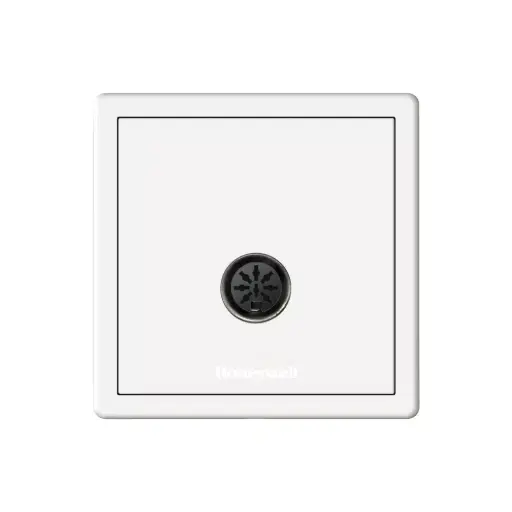

Systevo Anschlusseinheit, zur Bereitstellung der benötigten Rufanlagen und Steuerfunktionen am Dienstplatz.
Anschluss der multifunktionalen IP-Kommunikationszentrale SCVIP.
Anbindung der Anschlusseinheit über den Datenbus`(DBUS) an ein übergeordnetes Systevo Elektronikmodul (SEM+).

Systevo Audio Switch zur Bereitstellung wahlweise des TV-Audio Tons, Audio Interface Bus (AI- Bus), oder des eingehenden Gesprächskanals, Raum-Audiobus (R-Bus), an die Betteneinheiten.
Unterstützung von bis zu 3 Betteneinheiten bei 1 TV-Gerät.
In Systemen mit Sprechfunktion ist der Systevo Audio Switch nur bei diskreter TV-Audio Ton Übertragung zum Handgerät Systevo Call Smart erforderlich.
Bei Gesprächsaufbau wird am Patientenbett vom TV-Audio Ton zum aktiven Gesprächskanal gewechselt. An weiteren Betteneinheiten erfolgt weiterhin die Übertragung des TV-Audio Tons.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien:
Möglichkeit zum automatisierten Software-Update im laufenden Betrieb. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

Systevo Audio Interface zur Anschaltung eines TV-Geräts via POF-Kabel im SPDIF-Format (PCM) im Patientenzimmer.
Ausgeführt mit einer TOS-Link Buchse zur galvanischen Trennung des Eingangssignals gemäß EN 60601.1.1 und zur Konvertierung des Audio-Signals in das Raum-Audiobus (R-ABUS) Format. Maximale Länge des POF-Kabels (Reichweite) von bis zu 10m.
Bereitstellung des TV-Audio Tons an die Betteneinheiten zur Übertragung über das Systevo Call Smart Handgerät.
In Systemen mit Sprechfunktion ist der Systevo Audio Switch erforderlich.

MVE-Adapter für die Aufnahmen von bis zu 3 Zimmereinheiten (z.B. Systevo Betteneinheit/Audio- Switch/Rufeinheit) zur Integration in eine medizinische Versorgungseinheit. Einsatz des Adapters zum Austausch des vorhandenen Anschlussträgers BM99 (Artikel 74174D1) unter Beibehaltung des mechanischen Ausschnitts in der medizinischen Versorgungseinheit.

Systevo Call Easy Patientenhandgerät mit ergonomischer Formgebung, zur einfachen Bedienung für den Anwender in Pflegeeinrichtungen. Ausgestattet mit großer Ruftaste mit leicht erkennbarem sowie erfühlbarem Druckpunkt dient das Endgerät dem Anwender der sicheren Rufauslösung.
Gehäuse ohne Schmutzkanten zur Vermeidung der Ablagerung von Bakterien bzw. Schmutzelementen sowie mit leicht zu reinigender und desinfizierbarer Oberfläche zur Erfüllung höchster hygienischer Anforderungen in Pflegeeinrichtungen.
Ausgeführt mit antimikrobiellem Werkstoff zur Reduktion vorhandener Bakterien bzw. zur Verhinderung deren Fortpflanzung.
Geeignet für die Reinigung bzw. Wischdesinfektion gemäß Vorgaben der Qualitätssysteme der Pflegeeinrichtungen möglich bzw. empfohlen. Getestet durch Hygienelabore und freigegeben zur Nutzung von gelisteten Desinfektionsmitteln (Alkohole, Aldehyde Quaternäre Ammoniumverbindungen).
Robuste Gehäuseform mit umlaufender Gummierung zur Stoßsicherung und sicheren Handhabung im täglichen Einsatz.

Leistungsmerkmale:
- Kunststoffgehäuse in antimikrobieller
Ausführung, Farbe weiss/grau
- Frontseitige Ruftaste mit Piktogramm
und LED-Beruhigungsleuchte/Findelicht
gemäß VDE 0834
- Farblich an Bedienfunktionen
abgestimmte Tasten mit Druckpunkt
- Ausführung in IP54
- Umlaufende Gummierung zur Stoßsicher-
ung und sicheren Handhabung
- Ausgeführt mit 7-poligem DIN-Stecker

Systevo Call Easy Patientenhandgerät mit ergonomischer Formgebung, zur einfachen Bedienung für den Anwender in Pflegeeinrichtungen. Ausgestattet mit großer Ruftaste mit leicht erkennbarem sowie erfühlbarem Druckpunkt dient das Endgerät dem Anwender der sicheren Rufauslösung.
Gehäuse ohne Schmutzkanten zur Vermeidung der Ablagerung von Bakterien bzw. Schmutzelementen sowie mit leicht zu reinigender und desinfizierbarer Oberfläche zur Erfüllung höchster hygienischer Anforderungen in Pflegeeinrichtungen.
Ausgeführt mit antimikrobiellem Werkstoff zur Reduktion vorhandener Bakterien bzw. zur Verhinderung deren Fortpflanzung.
Geeignet für die Reinigung bzw. Wischdesinfektion gemäß Vorgaben der Qualitätssysteme der Pflegeeinrichtungen möglich bzw. empfohlen. Getestet durch Hygienelabore und freigegeben zur Nutzung von gelisteten Desinfektionsmitteln (Alkohole, Aldehyde Quaternäre Ammoniumverbindungen).
Robuste Gehäuseform mit umlaufender Gummierung zur Stoßsicherung und sicheren Handhabung im täglichen Einsatz.

Leistungsmerkmale:
- Kunststoffgehäuse in antimikrobieller
Ausführung, Farbe weiss/grau
- Frontseitige Ruftaste mit Piktogramm
und LED-Beruhigungsleuchte/Findelicht
gemäß VDE 0834
- Farblich an Bedienfunktionen
abgestimmte Tasten mit Druckpunkt
- Ausführung in IP54
- Umlaufende Gummierung zur Stoßsicher-
ung und sicheren Handhabung
- Ausgeführt mit 7-poligem DIN-Stecker

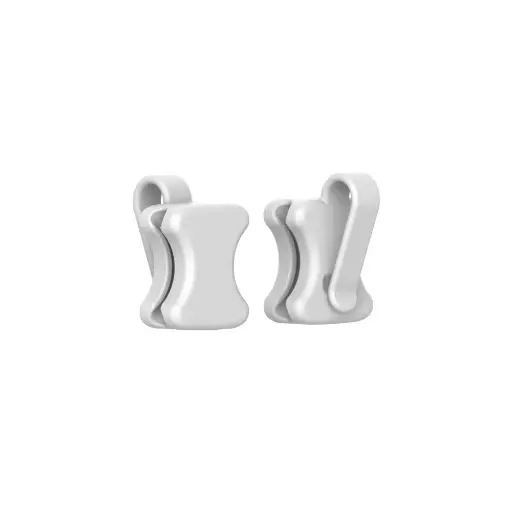

Befestigungs-Clip für Systevo Call Easy Endgerät mit ergonomischer Formgebung, zur einfachen Befestigung an der Bettdecke oder Kleidungsstück des Anwenders.
Design ohne Schmutzkanten zur Vermeidung der Ablagerung von Bakterien bzw. Schmutzelementen sowie mit leicht zu reinigender und desinfizierbarer Oberfläche zur Erfüllung höchster hygienischer Anforderungen in Pflegeeinrichtungen. Ausgeführt mit antimikrobiellem Werkstoff zur Reduktion vorhandener Bakterien bzw. zur Verhinderung deren Fortpflanzung.
Geeignet für die Reinigung bzw. Wischdesinfektion gemäß Vorgaben der Qualitätssysteme der Pflegeeinrichtungen möglich bzw. empfohlen. Getestet durch Hygienelabore und freigegeben zur Nutzung von gelisteten Desinfektionsmitteln (Alkohole, Aldehyde Quaternäre Ammoniumverbindungen) Geeignet für den Einsatz in Pflegeeinrichtungen mit hohen Anforderungen an Hygiene, Stabilität, Langlebigkeit und Haltbarkeit.
