1 VE = 10 Stück

Luftspülvorsatz für die Serie 40/40-C und -D Für die 40/40C, D Serie. Optische Flammendetektoren werden häufig in stark verschmutzten Umgebungen benutzt, was zu einem hohen Instandhaltungsaufwand führt, um die Sicht des Flammenmelders sicherzustellen.
Das spezielle Air Shield, das für den SharpEye entwickelt wurde, ermöglicht eine Installation in Umgebungen mit Öl in der Luft, Sand, Staub und anderer Verschmutzung, da das Air Shield die Zuführung von Druckluft ermöglicht, so dass das Sichtfenster des Melders freigehalten wird.
Der Instandhaltungsaufwand wird damit drastisch reduziert.
Betriebsanforderung: Druckluft 2-3 Bar, Luftmenge 28lpm.

Infrarot Flammenmelder nach DIN EN 54-10, VdS G224016, Erkennung von Bränden kohlenwasserstoffbasierter Brennstoffe und Gase bis zu 65 m, Funktionelle Sicherheit IEC61508, SIL3 kompatibel, mit kontinuierlichem Bilt in Test (BIT), beheizte Optik
- Zulassung für explosionsgefährdete Bereiche : ATEX, IECEx
-- Ex II 2GD
-- Ex db eb IIC T4 Gb
-- Ex tb IIIC T100 °C Db
- Spektrale Empfindlichkeit: 4 IR Bänder zwischen 4 µm und 5 µm
- Reaktionszeit : Typisch < 5 Sekunden
- Empfindlichkeitsbereiche : 5 (für Heptan Flammengröße 0,1 m²)
- Erfassungsbereich : Horizontal: 100° Vertikal: 95°
- Betriebsspannung : 24 VDC (18 bis 32 VDC)
- Leistungsaufnahme : Betrieb 3 W, Alarm 4,2 W (9 W bei aktiver Sichtfensterheizung)
- 0-20 mA Stromschnittstelle mit definiertem Signalpegel für die Zustände Fehler, BIT, Betrieb, Störung und Alarm,
- RS 485 Modbusschnittstelle für Inbetriebnahme und Wartung
- 3 potentialfreie Relais für Alarm, Störung und Hilfskontakt, max. 2 A bei 30 VDC
- Betriebstemperaturbereich : -40 °C bis +75 °C
- Kabelverschraubung : 2 x M25 x1,5mm ISO
- Schutzart : IP66
- Ausführung : Aluminium, Rot
- Abmessungen (B/H/T): ca. 100/117/155 mm
- Gewicht : 1,3 kg
Lieferumfang : Melder, Montagewinkel aus V4A, Wetterschutzdach aus Kunststoff, Blindverschraubung, Imbusschlüssel 3/16 Zoll, Kurzbeschreibung und eine Kabelverschraubung für den Temperaturbereich -40 °C bis +85 °C
- Gesamtgewicht : 2,5 kg

Detektionseinheit zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau in den Gerätesockel Typ HB-TM
- Ansprechsensibilität von 0,5% bis 2,0% Lichttrübung / m frei wählbar
- LOGIC·SENS Falschalarmunterdrückung
- PIPE·GUARD zur Erkennung von Bruch oder Verstopfung des angeschlossenen Rohrsystems
- schnelle Inbetriebnahme durch automatische Initialisierung
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- vorbereitet zum Aufbau eines Ethernet-Netzwerkes VisuLAN T über OPC-Server
- Anschlussmöglichkeit für Parallelanzeige
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24 V= (16-30 V=)
max. Kontaktbelastung 30 W
Betriebstemperatur -20 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrus-weiß

VdS-Nr.: G 206004

Typ DM-TM-50

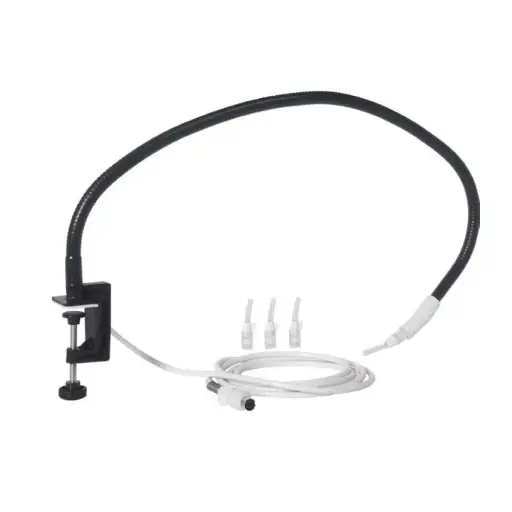

Pneumatische Atem-Rufeinheit mit 7-poligem Stecker zum Einsatz für bewegungsunfähige Patienten. Die Einheit wird über einen 7-poligen Nebensteckkontakt mit dem Patienten-Rufsystem verbunden. Die Rufauslösung erfolgt pneumatisch durch kräftiges Hineinatmen.

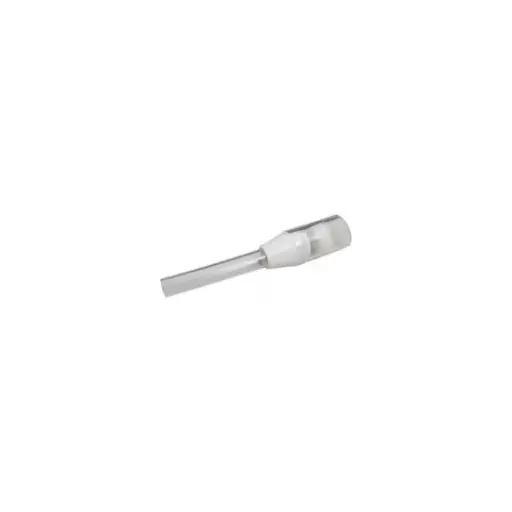

Zubehör für Atem-Rufeinheit 70007B

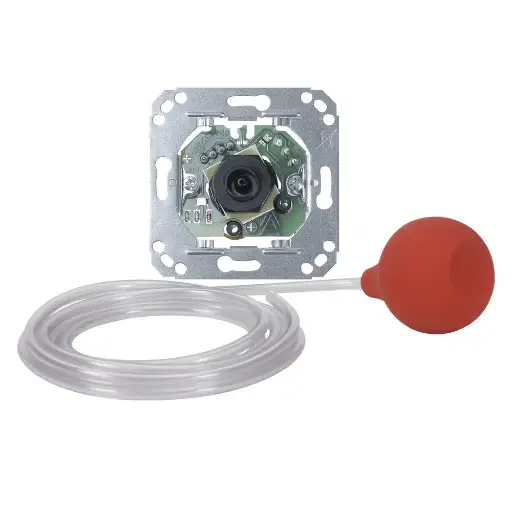

Ruftaster für pneumatische Betätigung zum Anschluss an das Elektronikmodul oder Zimmerterminal über einen passiven Eingang.
Anzeige der übergeordneten Zimmerkennung bei Rufauslösung. Funktionsüberwachung erfolgt durch das Elektronikmodul oder Zimmerterminal (Rufkreisüberwachung).

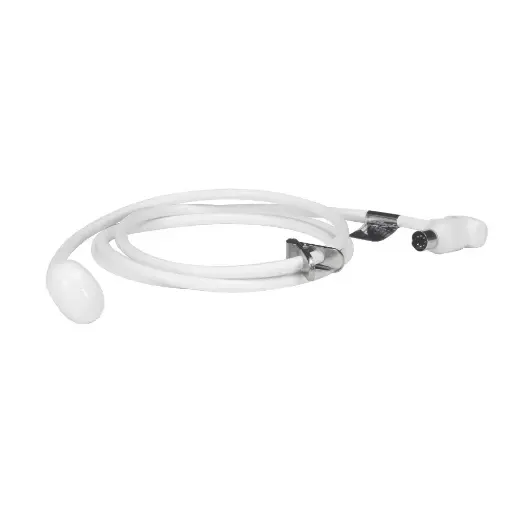

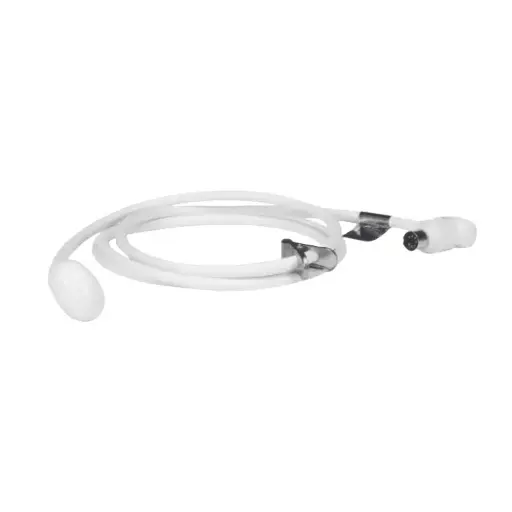

Pneumatischer Birntaster mit Anschlussstecker 7-polig, Isolierstoffschlauch 1,9 m, mit Gummiball und Halteclip.

Pneumatische Atem-Rufeinheit mit 7-poligem Stecker zum Einsatz für bewegungsunfähige Patienten. Die Einheit wird über einen 7-poligen Nebensteckkontakt mit dem Patienten-Rufsystem verbunden. Die Rufauslösung erfolgt pneumatisch durch kräftiges Hineinatmen.

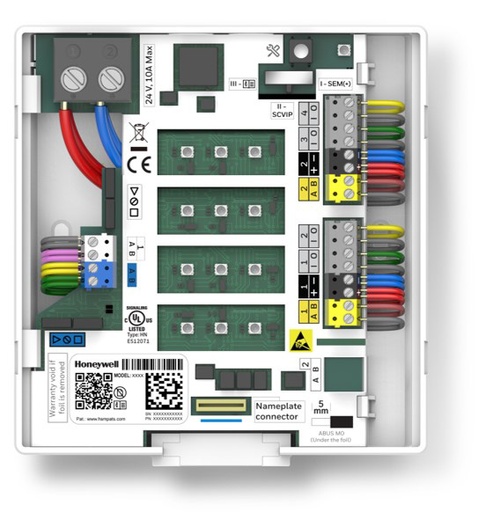

Systevo Anschlusseinheit mit Signalleuchte zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen im Bewohner-/Patienten/Dienstzimmer gemäß DIN VDE 0834. Separate Abdeckung in Farbe weiss / silber erforderlich.
Optionaler Einsatz des Namensschilds. Dient als Steuereinheit für Zusatzfunktionen im jeweiligen Zimmer und als Gateway zur übergeordneten Zentraleinheit (Datenbus).
Überwachung/Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) zu anderen Zimmern innerhalb der Organisationseinheit, Koordination der Kommunikation mit den Zentraleinheiten und weiteren Teilnehmern via Datenbus. Verwaltung der Konfigurationsdaten via der Zentraleinheit, redundante lokale Flash-Speicherung und Nutzung von Profiles (Funktionen, I/O, Geräte-Dienste).
Anschluss der multifunktionalen Zimmereinheiten über den Datenbus (DBUS) sowie Nutzung von Rufeingängen (I/O) zum Anschluss an den Zimmer-Controller und Einbindung in den Datenbus, ZBUS.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Mehrstufiges Sicherheitskonzept ermöglicht die lokale Rufsignalisierung bei fehlender Kommunikation mit der Zentraleinheit des Systems. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

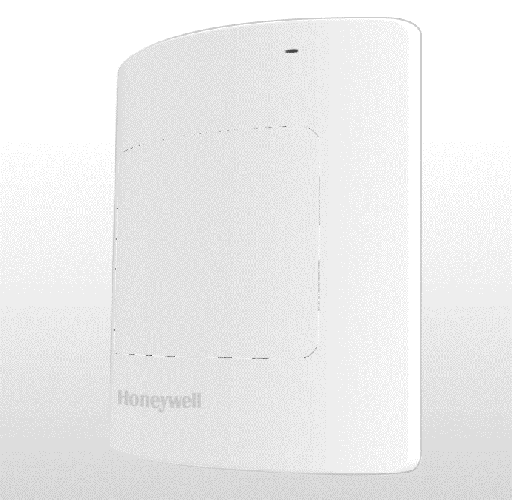

Einsatz (5 Stck) zum Austausch des transluzenten Leuchtfelds in der Abdeckung (weiß) des Systevo Elektronik Modul. Abschaltung der LED-Felder im SEM erforderlich.

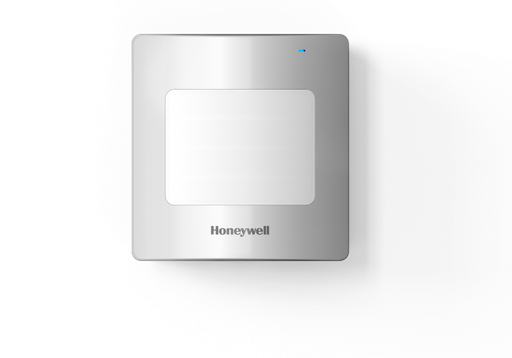

Abdeckung in Farbe silber für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Aufrasten auf das SEM / SCL.
Mit transluzentem Leuchtfeld für 4 Lampenkammern.

Abdeckung in Farbe weiß für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Aufrasten auf das SEM / SCL.
Mit transluzentem Leuchtfeld für 4 Lampenkammern.

Namensschild in Farbe silber für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Anstecken an das SEM / SCL. Mit transparentem Feld zum Einsetzen einer Beschriftung (Papier).
Anschluss der Einheit über ein Flachbandkabel an das SEM oder die SCL. Mit integrierter Beleuchtung (weiß).
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.

Namensschild in Farbe weiß für Systevo Elektronik Modul und Anschlusseinheit Signalleuchte. Zum Anstecken an das SEM / SCL. Mit transparentem Feld zum Einsetzen einer Beschriftung (Papier).
Anschluss der Einheit über ein Flachbandkabel an das SEM oder die SCL. Mit integrierter Beleuchtung (weiß).
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.

Systevo Anschlusseinheit mit Signalleuchte zur Bereitstellung der benötigten Rufanlagen- und Steuerfunktionen im Bewohner-/Patienten/Dienstzimmer gemäß DIN VDE 0834. Separate Abdeckung in Farbe weiss / silber erforderlich.
Optionaler Einsatz des Namensschilds. Dient als Steuereinheit für Zusatzfunktionen im jeweiligen Zimmer und als Gateway zur übergeordneten Zentraleinheit (Datenbus).
Überwachung/Synchronisation des gesamten Datenverkehrs sowie der Audioverbindungen (Gespräche, Durchsagen) zu anderen Zimmern innerhalb der Organisationseinheit, Koordination der Kommunikation mit den Zentraleinheiten und weiteren Teilnehmern via Datenbus. Verwaltung der Konfigurationsdaten via der Zentraleinheit, redundante lokale Flash-Speicherung und Nutzung von Profiles (Funktionen, I/O, Geräte-Dienste).
Anschluss der multifunktionalen Zimmereinheiten über den Datenbus (DBUS) sowie Nutzung von Rufeingängen (I/O) zum Anschluss an den Zimmer-Controller und Einbindung in den Datenbus, ZBUS.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Unterstützung bettenweises Sprechen in Verbindung mit einer Betten-/Sprecheinheit und Handgerät am Bett.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Mehrstufiges Sicherheitskonzept ermöglicht die lokale Rufsignalisierung bei fehlender Kommunikation mit der Zentraleinheit des Systems. Erfüllung der Cyber Security Anforderungen von modernen Datenbus-Infrastrukturen.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

Systevo Zimmersignalleuchte zur optischen Anzeige von Rufen und Anwesenheiten des Bewohner-/Patienten und Dienstzimmers gemäß DIN VDE 0834.
Separate Abdeckung in Farbe weiss oder silber erforderlich. Optionaler Einsatz des Namensschilds.
Anschluss an die multifunktionalen Zimmereinheiten über den Datenbus (DBUS) oder im Kompatibilitätsmodus an die Steuerausgänge AL1/2, RL, RLWC.
Nutzung benutzerfreundlicher Installationstechnik mit farbkodierten Anschlussterminals für die einzelnen Geräte- und Steuerfunktionen, zur effizienten Verkabelung und zur Optimierung des Inbetriebnahme-Prozesses.
Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash- und Speicher- Technologien: Möglichkeit zum automatisierten Software-Update im laufenden Betrieb.
Lizenzpflichtige Systemfunktionen werden durch entsprechende Softwarelizenzen bereitgestellt.

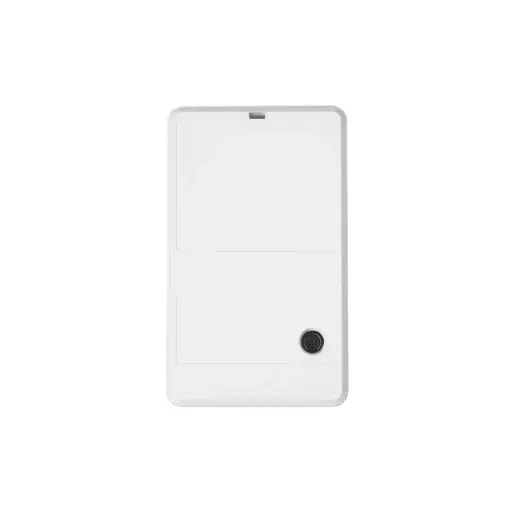

Schnittstelleneinheit zur Anbindung der Anlage an eine bestehende Lichtrufanlage sowie von externen Systemen über potenzialfreie Kontakte. Abhängig von der Konfiguration können bis zu 4 Eingänge und 4 Ausgänge genutzt werden. In den Systemen dienen diese Einheiten zudem zur Steuerung von Gruppen-Signalleuchten.

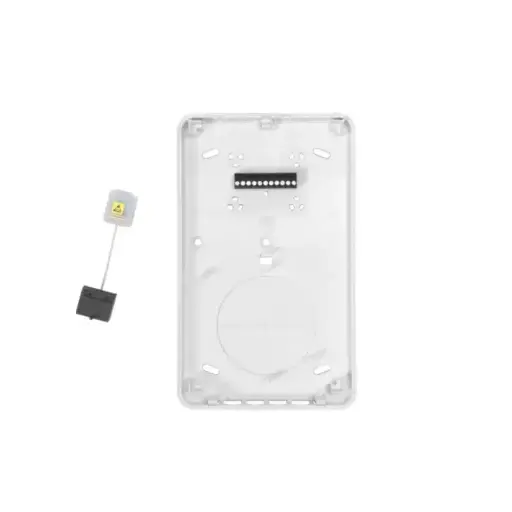

Anschlussträger für Kontaktinterface einschließlich Anschlussklemmen.
