Für die Aufputz-Montage des IQ8FCT 804867.
Und für Elektronikmodule kleine Bauform 804950/51, 804955/56 mit Gehäuse 704955.

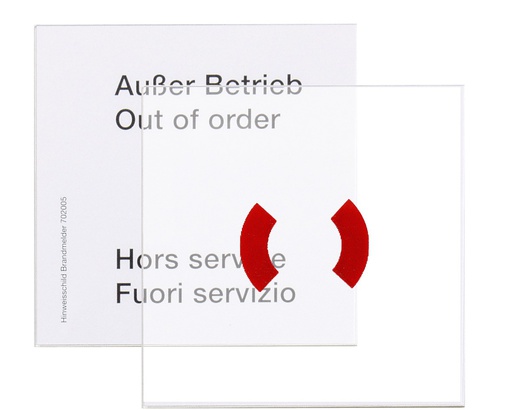

Ersatzglasscheibe mit aufgeklebter weißer Folie und bedruckt mit Piktogramm gem. EN 54-11 (Typ A), für kleine Handmelder. Ergänzend zu der normenkonformen Symbolik enthält sie auf der Rückseite ein Symbol für die Außerbetriebnahme des Melders und ist für eventuelle Wartungsarbeiten jederzeit griffbereit.
Die Darstellung “Außer Betrieb” erfolgt mit international verständlichem “Bauarbeiter”-Symbol und mehrsprachigem Text.

Abmessungen: B: 56 mm H: 49.5 mm T: 1,85 mm

1 VE = 10 Stück

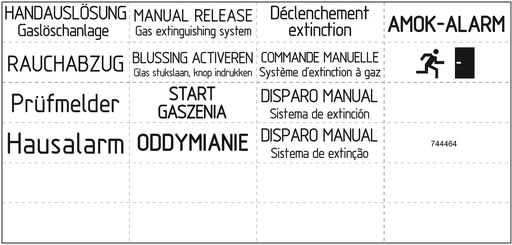

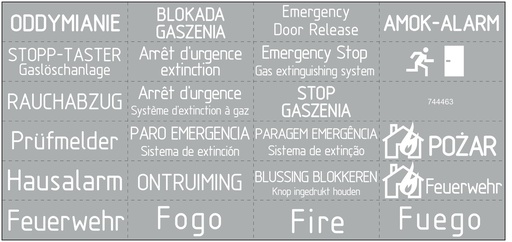

Universeller, gestanzter Foliensatz (transparent mit weißer Bedruckung) für das Beschriftungsfeld, abweichend von dem Standardpiktogramm.

1 VE = 10 Stück

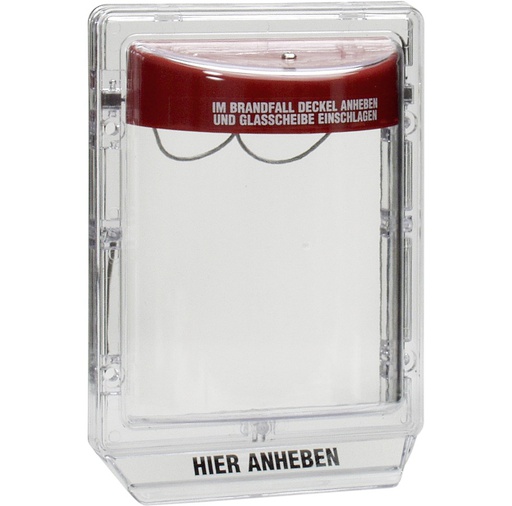

Transparent, für kleine Handmelder. Dient als Schutz vor einer versehentlichen Auslösung.

Mit dem Kunststoff-Serviceschlüssel wird das Gehäuse zum Austausch der Glasscheibe geöffnet (aufgedrückt) als auch die Testfunktionalität des Handmelders ausgelöst und zurückgesetzt.

1 VE = 10 Stück

6 Ersatzdochte für den Prüfstift F-SP

Für Melder mit Sockel, zum Schutz der Melder vor Verschmutzung während der Bauphase oder bei Renovierungsarbeiten

Montagewinkel für alle Sockel/Melder der IQ8Quad-Gruppe, ES Detect und IQ8Alarm.Die Distanz zwischen den Montagelöchern beträgt 6 cm und der Durchmesser beträgt ca. 5 mm.

Bausatz für Meldersockel 7815xx, 801593 und 80559x zur abgehängten Montage, mit Pendelstabilisator, Kabeleinführung von oben, Zugentlastung über Kabel-Verschraubung, einschließlich Anschlussdose mit Klemmeneinsatz. Die Höhe des Melders ist durch die Kabellänge individuell einstellbar.

Rel. Luftfeuchte: < 95 %
Material: ABS
Montage: am Melderkabel hängend
Farbe: weiß, ähnlich RAL 9010
Abmessungen: Ø: 84 mm H: 15 mm (Alu-Stabilisator)

Stahlkorb zum Schutz vor Beschädigung und gegen unbefugtes Entfernen des Gerätes.

Material: Stahl mit Lackierung
Farbe: weiß, ähnlich RAL 9010
Abmessungen: Ø: 140 mm H: 115 mm

Geeignet für Melderserie IQ8Quad, ES Detect, 9x00, Funksockel, Funkgateway, IQ8Alarm mit flachem Sockel.

Nicht geeignet für den Einsatz in Kombination mit dem Signalgebersockel DBS1224B4W-D und den IQAlarm IP 65 Sockeln 806201 und 806202.

Zur Installation in staubiger und feuchter Umgebung.
Der IP-Schutz schützt den IQ8Quad, ES Detect Meldersockel gegen Eindringen von Staub und Feuchtigkeit. Er erhöht den Schutz auf IP 42.
Zur einfachen Befestigung an der Oberseite des Sockels ist der IP-Schutz mit einer Klebefolie ausgestattet.

1 VE = 10 Stück

Das uP-Gehäuse für IQ8Quad Meldersockel wird zum Einbau des IQ8Quad und ES Detect Melders in abgehängte Decken eingesetzt oder dort, wo eine verdeckte Montage des Meldersockels (Art.-Nr. 805590, 805591) erforderlich ist. Der Meldersockel zur Aufnahme des IQ8Quad Melders wird in das uP-Gehäuse eingerastet und durch den aufgesetzten Abdeckring nach außen hin optisch abgeschlossen. Der Meldersockel ist somit nicht mehr sichtbar.

Der Feuchtraum-Sockeladapter wurde speziell für die aP-Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über drei ausbrechbare Eingänge für M20 Kabelverschraubungen (optional). Geeignet für Meldersockel IQ8Quad, ES Detect. Der Feuchtraum-Sockeladapter hat eine Aufnahme für das Beschriftungsfeld 805576, um den Melder individuell zu kennzeichnen.

Schutzart: IP 43
Material: ABS
Farbe: weiß, ähnlich RAL 9010

Wie 805570, jedoch als Rundumschutz.
Schützt zusätzlich gegen seitliches Eindringen, zwischen Melder und Meldersockel, von Feuchtigkeit.
Schutzart: IP 43
Material: Gummi
Farbe: weiß, ähnlich RAL 9010

1 VE = 5 Stück

Der Montageadapter wird zur schnellen und sicheren Befestigung von Sockeln, Signalgebern, Melderparallelanzeigen etc. an abgehängten Deckensystemen verwendet. Er erspart den Einsatz spezieller Hohlraumbefestigungen, denn die Befestigungsschrauben des Sockels werden direkt in die Schlitze des Montageadapters eingedreht. Zusätzliche Vorteile bietet der Montageadapter bei Fixierung der Kabel, starrer/ flexibler Verlegerohre und Kabelverschraubungen.

1 VE = 10 Stück

Die Abdeckkappe schützt die IQ8Quad, ES Detect Meldersockel während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.

1 VE = 50 Stück

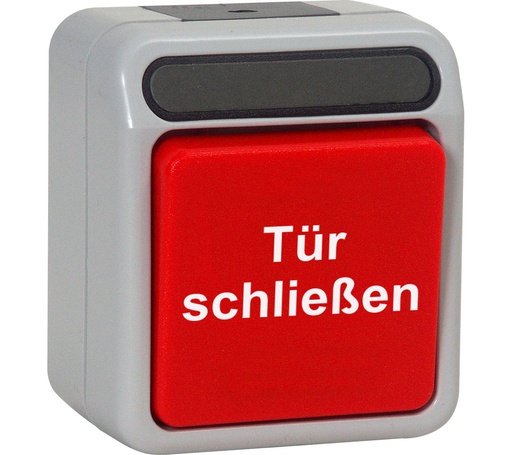

Auslösetaster in Aufputz-Ausführung zur manuellen Auslösung von Feststellvorrichtungen mit Doppel-Wipptaster-Einsatz.

Kontaktbelastung: 250 V AC/10 A
Schutzart: IP 44
Gehäuse: ABS
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 120 g
Abmessungen: B: 64 mm H: 64 mm T: 31,5 mm

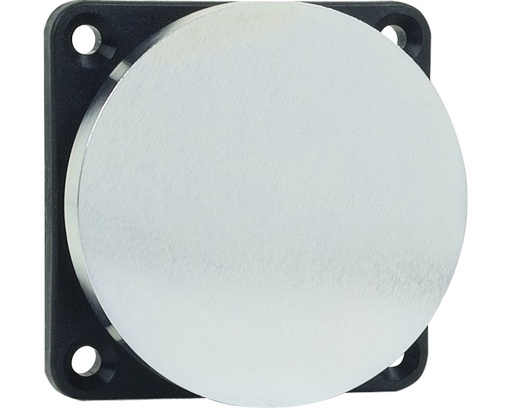

Ankerplatte für Haftmagnete mit Durchmesser 70 mm.

Abmessungen: B: 75 mm H: 75 mm T: 26 mm

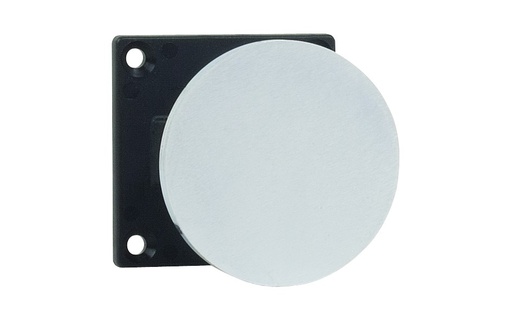

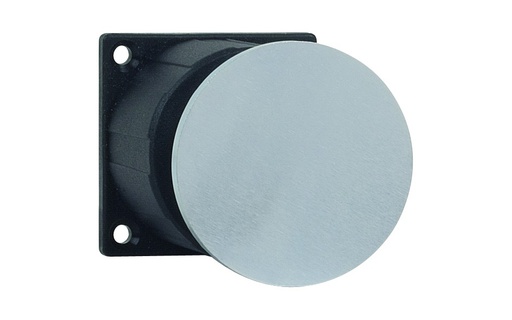

Ankerplatte mit Winkeleinstellung für Haftmagnete mit 50 mm Durchmesser. Diese Ausführung ist für Anwendungen konzipiert, bei denen ein Anschlagwinkel der Tür vorliegt. Durch das Gelenk ist die Ankerplatte mit je 60° in die jeweilige Richtung einstell- und fixierbar.

Abmessungen: B: 55 mm H: 55 mm T: 50 mm

Ankerplatte mit Teleskop für Haftmagnete mit 50 mm Durchmesser. Die eigentliche Platte ist mithilfe einer eingebauten Feder (Federweg ca. 20 mm) gedämpft gelagert. Dies ist bei schweren Türen bzw. Schiebtoren von Vorteil, um mögliche Aufschläge zu dämpfen und so Haftmagnet und Tür gegen Zerstörung zu schützen. Der Anschlagwinkel sollte maximal 5° betragen.

Abmessungen: B: 55 mm H: 55 mm T: 79 mm

DIBt-zugelassen für Feststellanlage RZ-24-FA 782104: Z-6.5-1872
