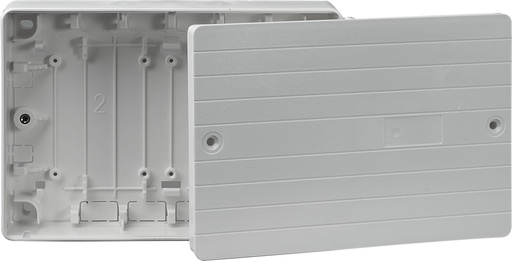

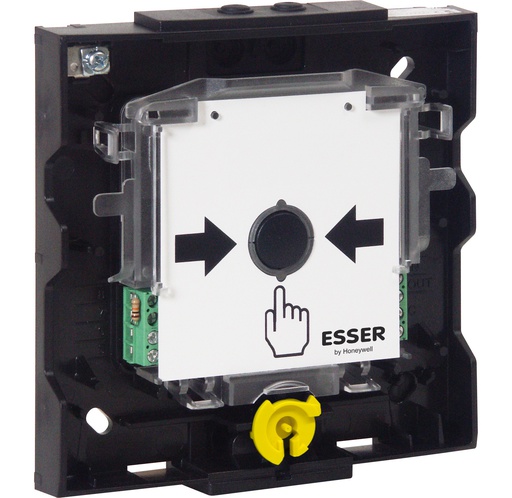

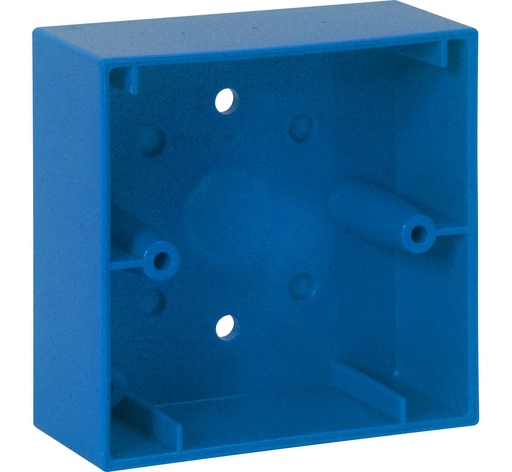

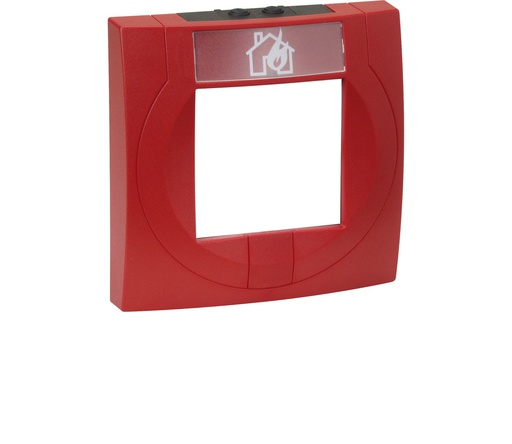

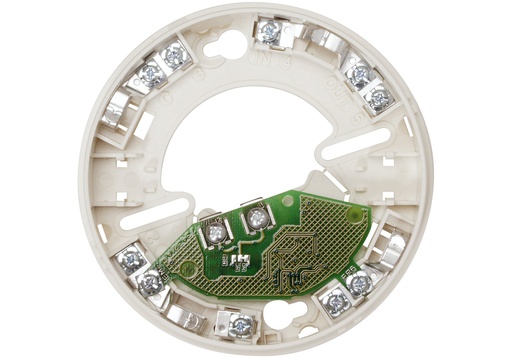

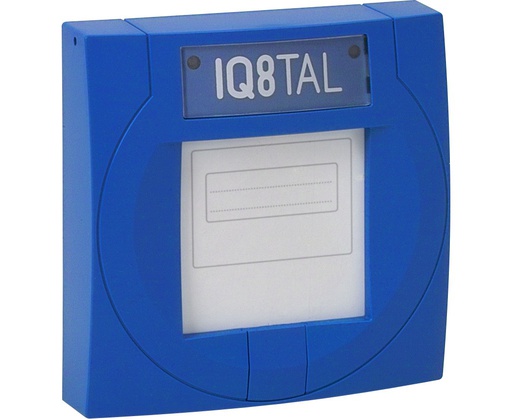

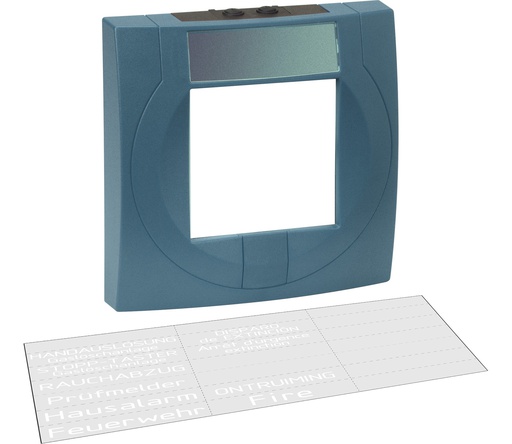

Brandmeldetechnik

Interface im Kunststoff-Schutzgehäuse zum Anschluss einer Ringleitung. In einer Brandmelderzentrale ist der Mischbetrieb von esserbus® und esserbus®-Plus-Modulen möglich. Abhängig vom Zentralenausbau bzw. von der Anzahl verfügbarer Modulsteckplätze sind bis zu 18 Ringe in einer Brandmelderzentrale realisierbar.Bis zu vier Module ohne galvanische Trennung können in der Brandmelderzentrale eingesetzt werden. Ab dem fünften Ringleitungsmodul ist der Modultyp mit galvanischer Trennung (GT) erforderlich, d.h. ein Mischbetrieb der Modultypen mit/ohne galvanische Trennung innerhalb einer Zentrale ist problemlos möglich.

Interface im Kunststoff-Schutzgehäuse zum Anschluss einer Ringleitung. In einer Brandmelderzentrale ist der Mischbetrieb von esserbus® und esserbus®-Plus-Modulen möglich. Abhängig vom Zentralenausbau bzw. von der Anzahl verfügbarer Modulsteckplätze sind bis zu 18 Ringe in einer Brandmelderzentrale realisierbar.Bis zu vier Module ohne galvanische Trennung können in der Brandmelderzentrale eingesetzt werden. Ab dem fünften Ringleitungsmodul ist der Modultyp mit galvanischer Trennung (GT) erforderlich, d.h. ein Mischbetrieb der Modultypen mit/ohne galvanische Trennung innerhalb einer Zentrale ist problemlos möglich.

Basisvariante zum Aufbau einer Brandmelderzentrale mit Ausbau für max. zwei Modulsteckplätze.
VdS-Anerkennung: G 209207

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

Hardware FlexES Control FX10 im Grundausbau, mit Softwareunterstützung für 5 Ringe.
VdS-Anerkennung: G 209207

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

Hardware FlexES Control FX10 im Grundausbau, mit Softwareunterstützung für 10 Ringe.
VdS-Anerkennung: G 209207

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil
- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

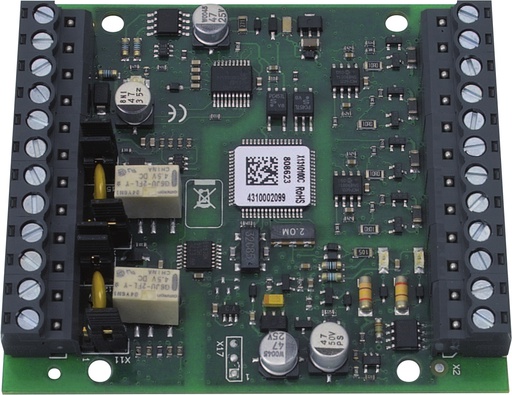

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen.
Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung.
Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2.

- Modularer Aufbau für Stand Alone- oder esserbus-Betrieb
- 2 Eingänge zur Überwachung externer Einrichtungen
- Auswahl der zu überwachenden Akkus mittels DIP-Schalter
- Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler
- Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine

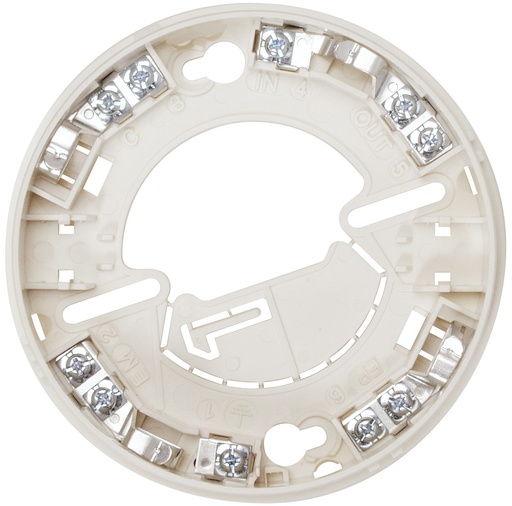

Ex-Barriere Typ KFD0-CS-EX1.56 (214912) zum Betrieb von eigensicheren Meldern der Serie IQ8Quad Ex (i) direkt am esserbus®/esserbus®-PLus mit Einzeladressierung in Verbindung mit dem Meldersockel 805590.
Maximal 4 Barrieren je Ringleitung!

Ex-Barriere Typ Z969 (071945) für konventionellen Betrieb von eigensicheren Meldern der Serie IQ8Quad Ex (i) an Standardgruppen in Verbindung mit dem Meldersockel 805590.

Polyester-Gehäuse für den Einbau von max. 10 Ex-Barrieren mit integrierter Hutschiene (ca. 240 mm) im Innenteil und inkl. Zubehör. Auch für Einsatz unter extremen Umweltbedingungen oder starken mechanischen Beanspruchungen geeignet. Gewinde und Kabelverschraubungen in metrischer Ausführung. Die Befestigung des Gehäuses erfolgt durch isolierte Schraubkanäle außerhalb des Dichtraums.

- chemikalienbeständig
- temperaturbeständig
- schwer entflammbar
- korrosionsfest
- seewasserfest
- halogenfrei, UV-beständig

Multisensormelder mit zwei integrierten optischen Rauchsensoren mit unterschiedlichen Streulichtwinkeln sowie zusätzlicher Thermomeldersensorauswertung zur Erkennung von Schwelbränden bis hin zu offenen Bränden mit gleichmäßigem Ansprechverhalten. Vergleich der Rauchsensorsignale zur Rauchklassifizierung und Reduzierung von Täuschungsalarmen, beispielsweise durch Wasserdampf oder Staub. Durch die hervorragenden Detektionseigenschaften ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen. Der O²T Multisensormelder ist auch für höhere Anwendungstemperaturen bis +65 °C geeignet. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige. Softadressierung und separate Betriebsanzeige nur im Betrieb an esserbus®/esserbus®-PLus möglich. IQ8Quad Melder ohne Leitungstrenner, speziell für den Einsatz in Ex-Bereichen. Betrieb mit Einzeladressierung an der Ex-Barriere 804744 und als Standardmelder an der Ex-Barriere 764744.

Daten gemäß ATEX:
- Max. Eingangsspannung (Ui): 21 V DC
- Max. Eingangsstrom (Ii): 252 mA
- Max. Ausgangsstrom (Io): 10 mA
- Max. innere Kapazität (Ci): 1 nF
- Umgebungstemperatur (Ta): -20 °C ... 70 °C
- Baumusterprüfbescheinigung: TÜV 09 ATEX 554910
- Ex-Kategorie: II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz: Ex ib IIC T4 Gb

Allgemeine technische Daten:
- Betriebsspannung: 8 ... 42 V DC
- Ruhestrom @ 19 V: DC 60 μA
- Alarmstrom @ 9 V: DC 18 mA
- Überwachungsfläche: 110 m²
- Überwachungshöhe: 12 m
- Anwendungstemperatur: -20 °C ... 65 °C
- Lagertemperatur: -25 °C ... 75 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option Material ABS Farbe weiß, ähnlich RAL 9010
- Gewicht: ca. 110 g
- Melderspezifikation EN 54-7:2006/-5B:2000/A1:2002, CEA 4021 Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Leistungserklärung: DoP-20915130701

Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige. Softadressierung und separate Betriebsanzeige nur im Betrieb an esserbus®/esserbus®-PLus möglich. IQ8Quad Melder ohne Leitungstrenner, speziell für den Einsatz in Ex-Bereichen. Betrieb mit Einzeladressierung an der Ex-Barriere 804744 und als Standardmelder an der Ex-Barriere 764744.

Daten gemäß ATEX:
- Max. Eingangsspannung (Ui): 21 V DC
- Max. Eingangsstrom (Ii): 252 mA
- Max. Ausgangsstrom (Io): 10 mA
- Max. innere Kapazität (Ci): 1 nF
- Umgebungstemperatur (Ta): -20 °C ... 70 °C
- Baumusterprüfbescheinigung: TÜV 09 ATEX 554910
- Ex-Kategorie: II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz: Ex ib IIC T4 Gb

Allgemeine technische Daten:
- Betriebsspannung: 8 ... 42 V DC
- Ruhestrom @ 19 V: DC 60 μA
- Alarmstrom @ 9 V: DC 18 mA
- Überwachungsfläche: 110 m²
- Überwachungshöhe: 12 m
- Anwendungstemperatur: -20 °C ... 65 °C
- Lagertemperatur: -25 °C ... 75 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option Material ABS Farbe weiß, ähnlich RAL 9010
- Gewicht: ca. 110 g
- Melderspezifikation EN 54-7:2006
- Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Leistungserklärung: DoP-20914130701

Zentralenpaket mit einem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul (Art.-Nr.: 772479)

Warnung beim Verkauf des Produktes
Keine Nachricht

Das Peripheriemodul enthält ein Feuerwehrbedienfeldinterface sowie ein AÜE-Interface und drei frei programmierbare, wahlweise überwachte oder bis 30 V DC potenzialfreie Sammelrelais.
Das Peripheriemodul kann ausschließlich auf dem Systemstecker 1 des Interfaceboards der Zentrale verwendet werden.

Hardware FlexES Control FX18 im Grundausbau, mit Softwareunterstützung für 5 Ringe.
VdS-Anerkennung: G 209207

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

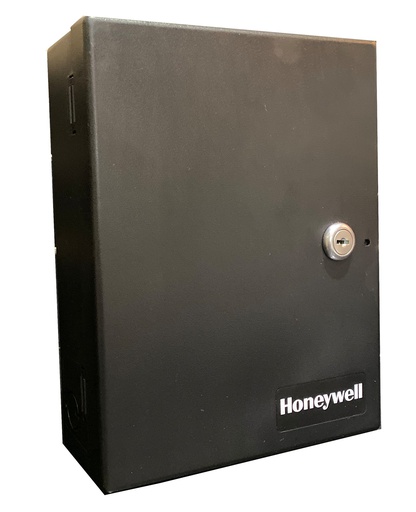

Das Gateway fungiert als Schnittstelle zwischen Brandmelderzentralen, der Cloud und Peripheriegeräten. Die Verbindung zur Brandmelderzentrale ermöglicht das Auslesen der Bestandsdaten und die Datenübertragung. Die Verbindung mit der Cloud ermöglicht die Fernüberwachung und -verwaltung von Brandmeldeanlagen.
Die lizenzierte Systemsoftware überwacht die Ereignisse in der Brandmeldeanlage eines Gebäudes in Echtzeit, benachrichtigt unverzüglich die Benutzer, unterstützt regelmäßige Instandhaltungsmaßnahmen und generiert Berichte auf angemeldeten Mobilgeräten oder stationären IT-Systemen.

Zur isolierten (erdfreien) Montage der Barrieren 764744 auf einer Standard-Hutschiene.

Zur isolierten (erdfreien) Montage der Barrieren 764744 auf einer Standard-Hutschiene.

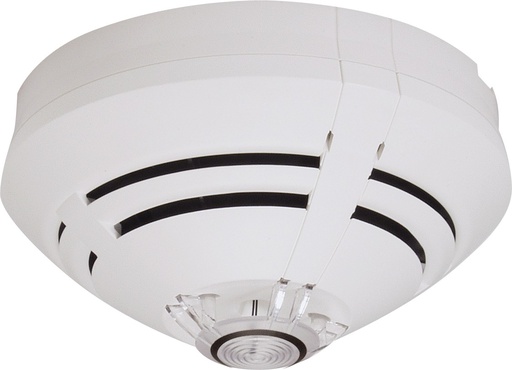

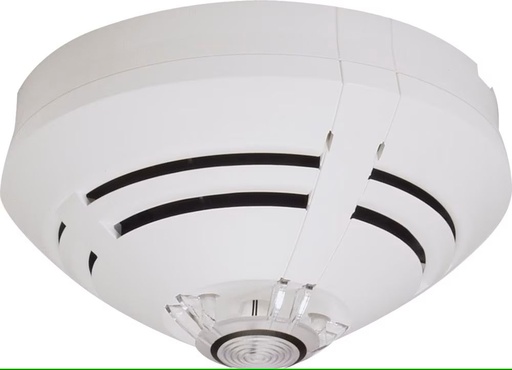

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit schnellem Temperaturanstieg und integrierter Maximalwertauslösung zur Erkennung von Bränden mit langsamen Temperaturanstiegen. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung und Alarmanzeige. Softadressierung und separate Betriebsanzeige nur im Betrieb an esserbus®/esserbus®-PLus möglich. IQ8Quad Melder ohne Leitungstrenner, speziell für den Einsatz in Ex-Bereichen. Betrieb mit Einzeladressierung an der Ex-Barriere 804744 und als Standardmelder an der Ex-Barriere 764744.

Daten gemäß ATEX:
- Max. Eingangsspannung (Ui): 21 V DC
- Max. Eingangsstrom (Ii): 252 mA
- Max. Ausgangsstrom (Io): 10 mA
- Max. innere Kapazität (Ci): 1 nF
- Umgebungstemperatur (Ta): -20 °C ... 70 °C
- Baumusterprüfbescheinigung: TÜV 09 ATEX 554910
- Ex-Kategorie: II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz: Ex ib IIC T4 Gb

Allgemeine technische Daten:
- Betriebsspannung: 8 ... 42 V DC
- Ruhestrom @ 19 V: DC 40 μA
- Alarmstrom @ 9 V: DC 18 mA
- Überwachungsfläche: 30 m²
- Überwachungshöhe: 7,5m
- Anwendungstemperatur: -20 °C ... 50 °C
- Lagertemperatur: -25 °C ... 75 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option Material ABS Farbe weiß, ähnlich RAL 9010
- Gewicht: ca. 110 g
- Melderspezifikation EN 54-5 A1R:2002
- Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Leistungserklärung: DoP-20913130701

4 gepulste LED beleuchten ein rotes Prisma.

Allgemeine technische Daten:
- Betriebsspannung: 6 ... 12 V DC
- Ruhestrom @ 12 V DC: ca. 0,005 mA
- Alarmstrom: ca. 9 mA (mittel)
- Blitzfrequenz: 1,5 Hz
- Umgebungstemperatur: -25 °C ... 70 °C
- Lagertemperatur: -35 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 42
- Gehäuse: ABS-Kunststoff
- Farbe: weiß, ähnlich RAL 9010
- Gewicht: ca. 60 g
- Abmessungen: B: 85 mm H: 82 mm T: 27 mm

Drei (je nach Ausführung) dauerhaft leuchtende oder blinkende LED beleuchten ein rotes Prisma.

Allgemeine technische Daten:
- Betriebsspannung: 1,8... 3 V DC
- Stromaufnahme: ca. 9 mA
- Alarmanzeige: e rote LEDs
- Umgebungstemperatur: -25 °C ... 70 °C
- Lagertemperatur: -35 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 42
- Gehäuse: ABS-Kunststoff
- Farbe: weiß, ähnlich RAL 9010
- Gewicht: ca. 60 g
- Abmessungen: B: 85 mm H: 82 mm T: 27 mm
