Weiße Einbau-Ansaugöffnung für Ansaugrauchmelder VEA mit 6mm Kapillarschlauch für auf Putz Montage.

1 VE = 22 Stck

Weiße Einbau-Ansaugöffnung für Ansaugrauchmelder VEA mit 6mm Kapillarschlauch.

1 VE = 22 Stck

Mit Vollsichtscheibe und Schwenkhebelverschluss (PHZ) zur Aufnahme des Systems FlexES Control 19“-Einbauversion. Schrankgestell mit geschweißtem 100 mm Sockel und Bohrungen für Bodenverankerung. Rückwand und Seitenwände sind abnehmbar. Kabeleinführung im Dach mit Bürstenleiste und Abdeckblech sowie im Schrankboden. 42 HE Starrahmen zur Aufnahme des Bedienteils und Verblendung mit Blindplatten. Alle nicht lackierten Teile des Einbauschrankes sind feuerverzinkt.

- Umgebungstemperatur: -5 °C ... 45 °C
- Lagertemperatur: -10 °C ... 50 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart IP 30
- Farbe hellgrau, RAL 7035
- Gewicht: ca. 150 kg
- Abmessungen: B: 800 mm H: 2000 mm T: 800 mm

Das Schutzgehäuse mit überstehender Dachkante von Esser bietet einen erhöhten mechanischen Schutz sowie Schutz vor Witterungseinflüssen. Es ist für alle Meldergehäuse mit der Teilenummer 7047xx und 7048xx geeignet.

In Aluminium-Druckguss mit integriertem Überwachungsmodul, roter LED und beidseitigem Isolator zur automatischen Isolierung von Ringabschnitten bei Kurzschluss der Ringleitung.

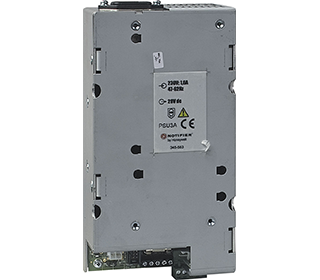

Netzladegerät für bis zu 18Ah Akkus
Gehäuse inklusive getaktetem Netzladegerät mit Platz für 2 × 17 Ah Yuasa Akkus.

Technische Daten
CPR-Nummer: 2831-CPR-F2656
VdS-Nummer: G 220016
Nennspannung: 230 V AC 50/60Hz mit einer Nennleistungsaufnahme von 1,3 mA
Max. Ausgangsspannung: 30 V
Min. Ausgangsspannung: 20 V
Max. konstanter Ausgangsstrom (inkl. Ladebetrieb): 5 A
Betriebstemperatur: -5°C bis +40°C
rel. Luftfeuchtigkeit: 10% bis 95% (nicht kondensierend)
Maße (B × H × T): 404 × 404 × 110 mm
Gewicht: 5,25 kg

32 Töne (inkl. Tonart gemäß DIN 33404 Teil 3) sowie 3 Lautstärken (Low, Medium, High) einstellbar.

Die NF300 ist eine moderne, anspruchs-
volle Brandmelderzentrale mit einem sehr
guten Preis-Leistungsverhältnis. Sie
kann 2 Ringleitungen, bestückt mit bis
zu 396 Ringelementen verwalten.
Diese Brandmelderzentrale wurde gemäß
den Anforderungen nach DIN EN54 Teil 2
und 4, sowie zusätzlichen lokalen An-
forderungen der unterschiedlichen Euro-
päischen Länder entwickelt.
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,31 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

Technische Daten:
Farbe schwarzgrau, ähnlich RAL 7021
Gewicht ca. 2,3 kg
Abmessungen B: 285 mm H: 225 mm T: 60 mm

Stellt über ein 2 x 40 Zeichen LCD
Display mit Hintergrundbeleuchtung die
Anzeigen der BMZ der Serie 30 und 50 dar
Eingebaute LEDs für Feuer, Störung,
Abschaltung, Betrieb, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen.
Bedienfunktionen: Summer AUS,
Verzögerung AB, ÜE AB, Akustik AB/AN,
Taste "Weitere Meldungen" und Rücksetzen
Die Freigabe der Tasten erfolgt mittels
Schlüsselschalter. Bis zu 16
Fernanzeige- bzw. Fernbedienfelder
können von der BMZ angesteuert werden.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 120 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

Ein graphisches LCD Display mit 240x64
Pixel mit Hintergrundbeleuchtung stellt
die LCD-Anzeigen der Brandmelderzentrale
dar. Eingebaute LEDs für Betrieb, Feuer,
Störung, Abschaltung, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen. Es beinhaltet folgende
Bedienfunktionen: Summer AUS,
Verzögerung AB, Rücksetzen, Akustik AB/
AN, Taste "Weitere Meldungen"
und Gruppen in Alarm.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 155 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

µP gesteuerte Brandmelderzentrale mit 16
Meldergruppen und 16 Steuergruppen nach
DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer
Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als
Ring, Stern und Stich
- pro Ringbus 198 adressierbare
Einzelelemente
- automatische Programmierungs-
möglichkeit
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext
mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm,
Störung, Abschaltung
- Ereignisspeicher mit Datum und
Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für
Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder
überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter
oder nicht überwachter Relaisausgang
(Werkseinstellung: Sammelfeuer und
Sammelstörung)
- 2 programmierbare Transostorausgänge
von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung
bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss
eines Druckers, Paralleltableaus oder
FAT
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-/ Nachtschaltung
- Schlüsselschalter
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,12 A
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95%
(nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 380mm H: 365mm T: 110mm
CE-Zertifikat 0786-CPD-20851

μP gesteuerte Brandmelderzentrale mit
255 frei programmierbaren Meldergruppen
nach DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
- programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der Ringbusteil-
nehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und Wartungseinstellun-
gen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,36 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

µP gesteuerte Brandmelderzentrale mit 16 Meldergruppen und 16 Steuergruppen nach DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als Ring, Stern und Stich
- pro Ringbus 198 adressierbare Einzelelemente
- automatische Programmierungsmöglichkeit
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm, Störung, Abschaltung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkseinstellung: Sammelfeuer und Sammelstörung)
- 2 programmierbare Transostorausgänge von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x48 Ah
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95% (nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 500mm H: 620mm T: 232mm
CE-Zertifikat 0786-CPD-20851

µP gesteuerte Brandmelderzentrale mit 16 Meldergruppen und 16 Steuergruppen nach DIN EN54-2, DIN EN54-4 und VdS Serienmäßige Ausstattung mit einer Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als Ring, Stern und Stich
- pro Ringbus 198 adressierbare Einzelelemente
- automatische Programmierungsmöglichkeit
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm, Störung, Abschaltung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkseinstellung: Sammelfeuer und Sammelstörung)
- 2 programmier Transostorausgänge von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tach-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter

Technische Daten:
Nennspannung 230V AC
Nennfrequenz 50 bis 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x12 Ah
Umgebungstemperatur -5°C bis 45°C
Rel. Luftfeuchte <95% (nicht kondensierend)
Schutzart IP30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 500mm H: 400mm T: 133mm
CE-Zertifikat 0786-CPD-20851

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 4 überwachte Meldergruppen
- 4 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 7021

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- Anschluss für Feuerwehrbedienfeld
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen
- Optionale 2-fach-Relaisplatine (Alarm- und Störungsrelais)
- Bis zu 2 Stück 4-fach-Ausgangsplatinen (ÜE und SST) können montiert werden
- Bis zu 2 Stück 8-fach-Relaisplatinen können montiert werden

Technische Daten:
- VdS-Nummer: G 209145
- CPD-Nummer: 0786-CPD-20797
- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 702

Technische Daten:
Farbe grau, ähnlich RAL 7021
Abmessungen B: 567mm H: 467mm T: 20mm
B: 33 mm (Rahmen)
