Wie 786261, jedoch mit italienischer Beschriftung.

Wie 786261, jedoch mit französischer Beschriftung.

Einsteckbare Befestigungsösen und Abdeckring für die Sockelmontage z.B. auf 4“-Einbaudosen.

12V DC/ 3A Netzgerät in einem Metallgehäuse für die Innenmontage. Es eignet sich für Feststellanlagen und andere elektrische Installationen in nicht EN 54-konformen Anwendungen

Mit 4 Mikrom.-Steckplätzen als Blackbox.

Kompakter mikroprozessorgesteuerter, notbetriebsredundanter, vernetzbarer und ferndiagnostizierbarer Brandmelde-Computer mit kombinierbarer Ring- / Stichleitungstechnik nach DIN EN 54, DIN 14675, VDS und VDE 0833.
Betrieb von ringbusversorgten optischen-, akustischen- und Sprach-
Alarmgebern in Kombination mit Handfeuermeldern und automatischen
Grenzwert-, Prozeßdiagnose- und Prozeßanalogmeldern in bis zu 127
Meldergruppen pro Ringleitung, sowie esserbus-Kopplern in den verschiedenen
Ausführungen.
Drei frei verfügbare multifunktionale Steckplätze zur Aufnahme wählbarer
Mikromodule.Ein Mikromodulsteckplatz bereits mit einem essernet-modul
werkseitig bestückt. Modularer und dezentraler Aufbau mit verteilter Intelligenz bis in die jeweilige Melderebene. Ereignisspeicher mit bis zu 10.000 Einträgen.
Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler
Feldstärkemessung.
Parametrierung, Kalibrierung und Programmierung via USB direkt.

Technische Daten:
- Netzspannung 230 V AC
- Netzfrequenz 50 bis 60 Hz
- Ausgangsspannung 12 V DC
- Nennstrom 350mA Standard 700mA esserbus-PLus
- Ruhestrom: 300 mA
- Strom f.ext. Verbraucher 2 A
- Notstromversorgung 2x24Ah
- Umgebungstemp. -5°C bis +45°C
- Schutzklasse IP 30
- Gehäuse ABS, 10% glasfaserverstärkt,V-0
- Farbe grau, ähnlich Pantone 538
- Gewicht ca. 6,5 kg
- Abmessungen (B×H×T) 450 × 640 × 185 mm

bestehend aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- neutrale Wechselfront (Art.-Nr.: 786100)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)
- essernet®-Mikromodul wahlweise 62,5 kBd (Art.-Nr. 784840.10) oder 500 kBd (Art.-Nr. 784841.10)

Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit integraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204060

Technischen Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-17:2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20104130701

Multisensormelder mit integriertem optischen Rauch und -Wärmesensor, mit zeitlicher Signalanalyse und gewichteter Verknüpfung der Daten beider Melderfunktionen zur Erkennung von Schwelbränden und Bränden mit hoher Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

Multisensormelder mit zwei integrierten optischen Rauchsensoren mit unterschiedlichen Streulichtwinkeln sowie zusätzlicher Thermomeldersensor Auswertung zur Erkennung von Schwelbränden bis hin zu offenen Bränden mit gleichmäßigem Ansprechverhalten. Vergleich der Rauchsensorsignale zur Rauchklassifizierung und Reduzierung von Täuschungsalarmen, beispielsweise durch Wasserdampf oder Staub.
Durch die hervorragenden Detektionseigenschaften ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen. Der O²T Multisensormelder ist auch für höhere Anwendungstemperatur bis +65 °C geeignet.
Der Leitungstrenner ist im Melder integriert. Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204061

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 60 μA
Ruhestrom @ BMZAkku ca. 330 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 B /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20105130701

Multisensormelder mit integriertem optischen Rauch- und Wärmesensor. Die optische Messkammer ist mit einer Sensorik ausgestattet, welche die Detektion von offenen Bränden, Schwelbränden und Bränden mit hoher Wärmeentwicklung ermöglicht. Durch diese Detektionseigenschaften, insbesondere bei offenen Bränden, wird der klassische Ionisationsmelder ersetzt. Hierdurch ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen.
Der OTblue Multisensor ist ein Prozessanalogmelder mit zeitlicher Signalanalyse, gewichteter Verknüpfung der Sensordaten, dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205071

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20113130701

Zusätzlich zur Rauchdetektion mit optischem Rauchsensor ist im Melder ein Warntongeber integriert. Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 206090

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signaleber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte Sensorprinzip für gleichmäßiges Ansprechverhalten bei höchster
Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 320 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Umgebungstemperatur 0 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43 (mit Sockel + Option)
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006 /-17:2005
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20242130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Warntongeber integriert.
Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 80 μA
Ruhestrom @ BMZAkku ca. 450 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

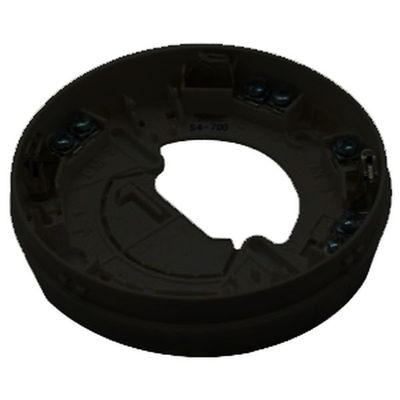

Standardmeldersockel für Melderfamilie IQ8Quad und ES Detect.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Material ABS
Farbe schwarz, ähnlich RAL 9005
Gewicht ca. 60 g
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
Kabeleinführung seitlich oder durch Bodenplatte.
Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen, beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm)
oder 2273-203 (0,5 … 2,5 mm²) verwendet werden.

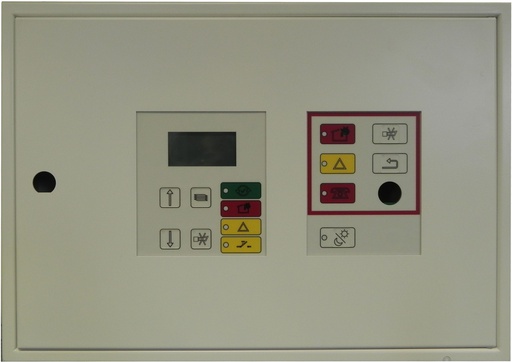

Das FBA4000-Plus-ZT-Light ist eine Kombination aus dem Feuerwehrbedien- und Anzeigeteil (FBA) mit integrierter Elektronik gemäß Schweizer Norm SN 054 002 : 1999 und nach Brandschutzrichtlinie für Brandmeldeanlagen 20-03d und der Zentralenparallelanzeige (ZPA4000-CH) im Schlanken Design. Dies ermöglicht die entfernte Montage, abgesetzt von der Brandmelderzentrale.

- Schlankes Design Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. - Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- 2 Meldungen gleichzeitig darstellbar
- 3 Sammelanzeigen/ LEDs (Brand, Störung, Fernalarm)
- 2 Tasten für Rückwirkung auf BMA (akustische Signalisierung abstellen, Brandmelderzentrale rückstellen)
- 1 Schlüsselschalter (Bedienung freigeben) Bedienverriegelung mit Profilhalbzylinder nach Schweizer Norm
- 1 zusätzliche Taste für die Tag-/Nacht-Umschaltung

Betriebsspannung 10 ... 30 V DC
Ruhestrom @ 24 V DC ca. 21 mA
Alarmstrom @ 12 V DC ca. 51 mA @24 V
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 390 mm H: 225 mm T: 40 mm

Gehäuse mit Planfach für Auf- und Unterputzmontage für die Schweiz.
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 520 mm H: 370 mm T: 100 mm

Gehäuse mit Planfach und Tür mit Acrylscheibe für Auf- und Unterputzmontage für die Schweiz.
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 520 mm H: 370 mm T: 100 mm

Blendrahmen zur Unterputzmontage von FBF4000-Plus-ZT und FBF4000-Plus-ABT.
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 581 mm H: 431 mm T: 105,5 mm
Einbaumaß B: 550 mm H: 400 mm T: 110 mm

Das Feuerwehrbedien- und Anzeigeteil mit integrierter Elektronik ist gemäß Schweizer Norm SN 054 002 : 1999 und nach Brandschutzrichtlinie für Brandmeldeanlagen 20-03d eine Einrichtung zum Anschluss an Brandmeldeanlagen. Es zeigt bestimmte Betriebszustände der BMA wie Brandalarm, Störung und Fernalarm an.

- werkskonfiguriert, Protokoll für FlexES Control voreingestellt
- universelle Anschlussmöglichkeiten über ein Schnittstellenmodul für TTY, RS232, RS422 oder RS485 (im Lieferumfang enthalten)
- 3 Sammelanzeigen/ LEDs (Brand, Störung, Fernalarm)
- 2 Tasten für Rückwirkung auf BMA (akustische Signalisierung abstellen, Brandmelderzentrale rückstellen)
- 1 Schlüsselschalter (Bedienung freigeben) Bedienverriegelung mit Profilhalbzylinder nach Schweizer Norm

Tasterbelastung max. 24V/50mA (AC/DC)
Betriebsspannung 10 ... 42 V DC
Betriebsspannung 25 V DC
Ruhestrom @ 24 V DC ca. 25 mA
Alarmstrom @ 12 V DC ca. 40 mA @24V
Farbe RAL 7016 (Anthrazitgrau)
Abmessungen B: 142 mm H: 175 mm T: 40 mm

Intumeszierende Kabelverschraubung feuerbeständig 120 Minuten

Schalldämpfer zur Montage am Luftauslass eines Ansaugrauchmelders. Zur Reduzierung der betriebsbedingten Geräuschemissionen um ca. 10 dB (A).

- Kunststoffgehäuse mit Handablassventil
- Steckverbindungen zur Einbindung in ein Rohrsystem

Material ABS
Farbe hellgrau
Gewicht ca. 620 g
Abmessungen B: 68 mm H: 680 mm T: 36 mm

Weiße Einbau-Ansaugöffnung für Ansaugrauchmelder VEA mit 6mm Kapillarschlauch.
