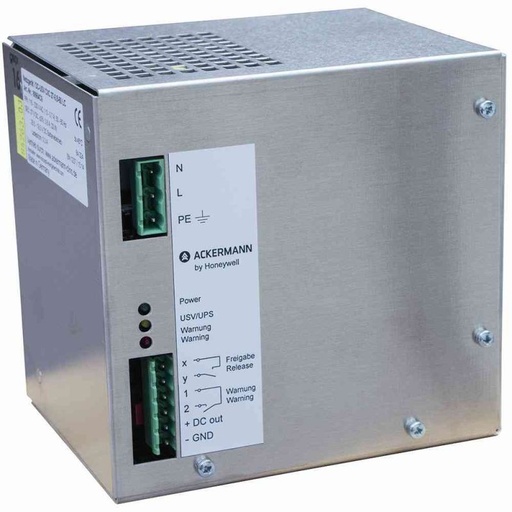

Gerätekombination aus Einphasen-Netzgerät (0,8 A) für die konstante Gleichstromversorgung sowie unterbrechungsfreier Stromversorgung (Online DC-USV) von selektiven Einheiten des Patienten-Rufssystems. Kompakte Bauweise durch moderne primärgetaktete Schaltungstechnik mit integriertem Batteriemodul, vorbereitet auf eine Hutschienenmontage in der Unterverteilung. Der Ausgang des Netzgerätes ist leerlauf-, überlast- und kurzschlussfest.

Schaltschrank für Gerätekombination aus Einphasen-Netzgerät 5 A bzw. 10 A und zugehörigem DC-USV System für die konstante Gleichstromversorgung einer Rufanlage (RA). Das vorverdrahtete Gehäuse ist für die Hutschienenmontage eines Netzgeräts sowie einer USV ausgestattet und beinhaltet ein Steuermodul für Systemmeldungen der USV. Der Deckelkontakt (Wechsler) kann durch das Steuermodul ausgewertet werden. Der Gehäusedeckel ist mit einem Schloss gesichert. Das Batteriefach nimmt einen Akku mit einer Kapazität von max. 15 Ah auf.Ein Netzausfall sowie Störungen werden nach DIN VDE 0834-1: 2016-06 gemeldet. Die Zustandsanzeige des Geräts erfolgt mit Hilfe einer LED-Anzeige: Netzbetrieb, Spannungsausfall (USV-Betrieb).

Erdschluss Detektor zur Überwachung des SELV-Gleichspannungsnetzes der Rufanlage auf Erdschlüsse und gefährliche Fremdspannungen, bedingt u.a. durch Isolationsfehler und fehlerhafte Verkabelungen. Einsatz als Bestandteil eines medizinisch-elektrischen Systems, um den Schutz des Patienten vor gefährlichen Ableitströmen zu gewährleisten.
Installation des Erdschluss Detektors in Verbindung mit dem Einphasen-Netzgerät (5/10 A) zur dauerhaften Überprüfung der sicheren Versorgung der Rufanlage gemäß SELV-Standard (2xMOPP).
Zustandsanzeige des Gerätes via LED-Anzeigen: Betrieb und Störung. Zur Erfüllung der Anforderungen der DIN VDE 0834-1: 2016-06 an eine verteilte SELV-Installation erfolgt die Störungsmeldung bis zur Störungsbeseitigung durch den integrierten Relaiskontakt (Wechsler). Aufschaltung auf ein Gefahren-Management System erforderlich sowie Einleitung Eskalations- Routinen zur Wiederherstellung des störungsfreien Betriebs der Rufanlage. Simulation eines Erdschlusses durch das Betätigen des integrierten Testtasters.
Einstellung der Auslöseschwelle in acht Stufen via Codierschalter von 48-480k Ohm: d.h. einem Ableitstrom zwischen 50 μA und 500 μA.

Einphasen-Netzgerät (5 A) für die konstante Gleichstromversorgung der Rufanlage gemäß DIN VDE 0834-1: 2016-06, Erfüllung der EN60601-1, 2xMOPP. UL/CSA 60601-1 (E213214) zertifiziert. Sehr kompakte Bauform durch voll integrierte primärgetaktete Schaltungstechnik. Parallel- und serienschaltbar für flexible Energieversorgung der Rufanlage sowie deren Komponenten. Spannungsbereich einstellbar, zur Adaption an lokale Anforderungen. DC-OK-Signal (LED/Relais) zur weiteren Störungsverarbeitung gemäß DIN VDE 0834-1: 2016-06. Ausgestattet mit "Push-In" Anschlüssen zur einfachen Verdrahtung (max. 2,5 mm²). Geeignet zur Hutschienenmontage in der Unterverteilung.

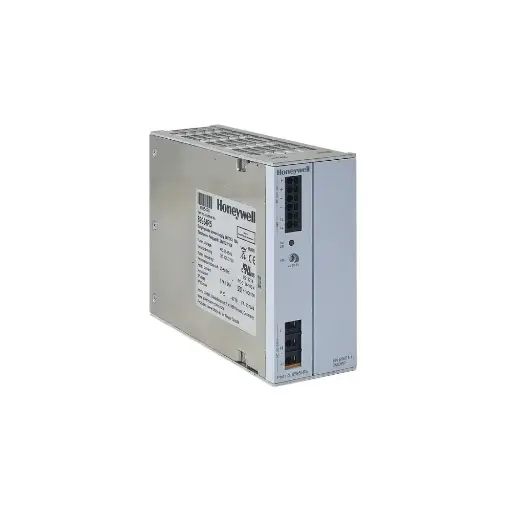

Einphasen-Netzgerät (10 A) für die konstante Gleichstromversorgung der Rufanlage gemäß DIN VDE 0834-1: 2016-06, Erfüllung der EN60601-1, 2xMOPP. UL/CSA 60601-1 (E213214) zertifiziert. Sehr kompakte Bauform durch voll integrierte primärgetaktete Schaltungstechnik. Parallel- und serienschaltbar für flexible Energieversorgung der Rufanlage sowie deren Komponenten. Spannungsbereich einstellbar, zur Adaption an lokale Anforderungen. DC-OK-Signal (LED/Relais) zur weiteren Störungsverarbeitung gemäß DIN VDE 0834-1: 2016-06. Ausgestattet mit "Push-In" Anschlüssen zur einfachen Verdrahtung (max. 2,5 mm²). Geeignet zur Hutschienenmontage in der Unterverteilung.

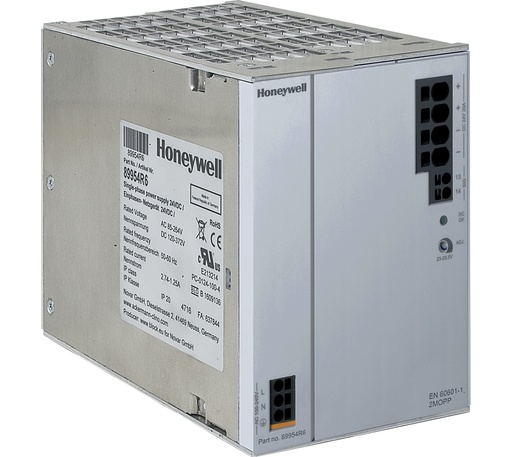

Einphasen-Netzgerät (20 A) für die konstante Gleichstromversorgung der Rufanlage gemäß DIN
VDE 0834-1: 2016-06, Erfüllung der EN60601-1, 2xMOPP. UL/CSA 60601-1 (E213214) zertifiziert.
Kompakte Bauform durch voll integrierte primärgetaktete Schaltungstechnik. Pro Strang max. 10A
Ausgangsstrom (separate Absicherung erforderlich) für flexible Energieversorgung der Rufanlage
sowie deren Komponenten. Spannungsbereich einstellbar, zur Adaption an lokale Anforderungen.
DC-OK-Signal (LED/Relais) zur weiteren Störungsverarbeitung gemäß DIN VDE 0834-1: 2016-06.
Ausgestattet mit "Push-In" Anschlüssen zur einfachen Verdrahtung (max. 6 mm²). Geeignet zur
Hutschienenmontage in der Unterverteilung.

für Oberflächenabplatzungen – enthalten sind Weichwachs & Lackstift

Notifier Länderlizenz Deutschland - bitte beachten Sie, dass jede Notifier Inspire Zentrale eine registrierte Länderlizenz haben muss, um programmiert, in Betrieb genommen und betrieben werden zu können.

Notifier Lizenz zur Freischaltung des Fremdgeräteprotokolls auf der seriellen Schnittstelle.

Notifier Lizenz zur Freischaltung des CLIP Protokolls für eine Ringleitung.

Detektionseinheit zur aktiven Brandfrüherkennung
für die Raum- und Einrichtungsüberwachung mit ROOM·IDENT zur Lokalisierung des Brandortes.
- vorbereitet zum Einbau in den Gerätesockel Typ HB-TM
- Ansprechsensibilität von 0,5% bis 2,0% Lichttrübung / m frei wählbar
- LOGIC·SENS Falschalarmunterdrückung
- PIPE·GUARD zur Erkennung von Bruch oder Verstopfung des angeschlossenen Rohrsystems
- schnelle Inbetriebnahme durch automatische Initialisierung
- 8 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm", "Störung" und Alarmortanzeige
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- vorbereitet zum Aufbau eines Ethernet-Netzwerkes VisuLAN T über OPC-Server
- Anschlussmöglichkeit für Parallelanzeige und abgesetzte, optische Ansprechindikatoren
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung: 24 V= (16-30 V=)
max. Kontaktbelastung: 30 W
Betriebstemperatur: -20 ... +60 °C
Gehäusematerial: ABS-Kunststoff
Gehäusefarbe: RAL9018, papyrus-weiß
Maße: 70 × 140 × 222 mm
Gewicht: 0,8 kg

VdS-Nr.: G 206004

Typ DM-TM-R-50

Zur Anzeige einer Alarmierung mit Darstellung des Brandortes.
- für Geräte mit ROOM·IDENT-Anzeige
