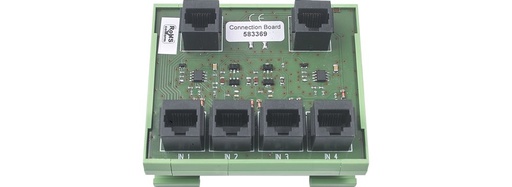

Das Connection Board stellt vier Eingänge und zwei Ausgänge in Kombination mit speziellen Anschlusskabeln zur Verfügung und wird in Verbindung mit der DOM Flex-Applikation 1-24 verwendet (siehe Dokumentation 798663), bei der ein DOM über nur einen Verstärkerkanal betrieben werden kann. Das Connection Board wird im Modulgehäuse für Hutschienenmontage geliefert und in dem Einbauschrank des VARIODYN® D1 Systems installiert. Systemvoraussetzungen: Steuereinheit - Systemsoftware DOM - ab Version V3.04R001 VARIODYN® D1 Comprio - ab Version V3.04R001

Das Netzschaltfeld MSU (Mains Switching Unit) dient zur Absicherung der Stromversorgung aller VARIODYN® D1 Komponenten, die in einen Schrank eingebaut werden. Darüber hinaus bietet es einen Stecker zum Anschluss eines Service-PC für lokale/netzwerkweite Wartungszwecke.Jede der bis zu drei Phasen kann mit max. 18 A belastet werden. Der Überstromschalter löst automatisch bei Überstrom aus, kann jedoch auch zum manuellen Schalten der Spannungsversorgung verwendet werden.Der Betriebszustand wird durch grüne Kontrolllampen angezeigt. Die Schalterstellung kann über Hilfskontakte ausgewertet werden. Eine frontseitige 230 V Kaltgerätebuchse und eine RJ45 Buchse sind für den Anschluss eines Service-PC vorhanden.

Die System Kommunikationseinheit (SCU) dient als digitaler Audiospeicher für das VARIODYN® D1 Beschallungssystem. Es ist möglich, zur selben Zeit mehrere Audiodatenströme aufzunehmen und wiederzugeben.Die Verbindung zu den anderen VARIODYN® D1 Modulen wird über Ethernet realisiert und permanent überwacht.Die Audiospeicherung für verfügbarkeitskritische Alarmierungen und Meldungen für Evakuierungen erfolgt gemäß IEC EN 50849 in einem nichtflüchtigen Flash-Speicher. Die Speicherkapazität beträgt je nach Format ca. zwei Stunden.Weitere vorgespeicherte Nachrichten wie Durchsagen, Signale oder Werbetexte werden auf einer Festplatte gespeichert. Die Speicherkapazität beträgt dabei je nach Format ca. 1000 Stunden.Die SCU kann auch zum Protokollieren und Mitschneiden von Durchsagen verwendet werden. Diese werden ebenfalls im Speicher abgelegt und mit Datums-, Uhrzeit- und Auslöserangaben gesichert. Die automatische Zwischenspeicherung ermöglicht es, Durchsagen, die nicht alle Ziele erreichen können, bei Freiwerden dieser auszuspielen.Anschlüsse • Ethernet-Anschluss 100 Mbit/s • Netzanschluss • 24 V DC NotstromeingangAnzeigen • POWER-LED, HARDDISK-LED • ERROR-LED, STAND-ALONE-LEDHinweis: Nicht für sicherheitsrelevante Sprachmeldungen, diese müssen im DOM gespeichert werden.

Der TWI-RS232-Adapter dient zum Umsetzen des TWI-Busses auf RS232. Verwendung für spezielle Servicezwecke und Anschluss eines externen Systems (z.B. ESSER BMZ IQ8Control). Der TWI-RS232-Adapter wird entweder direkt oder über das mitgelieferte Cat5-Kabel an das DOM angeschlossen (hardwareabhängig).

Vorkonfektionierte Verkabelung von 12 Steuerkontakten des UIMs zur Schrankrückwand; pro UIM bis zu 4 Stück anschließbar.

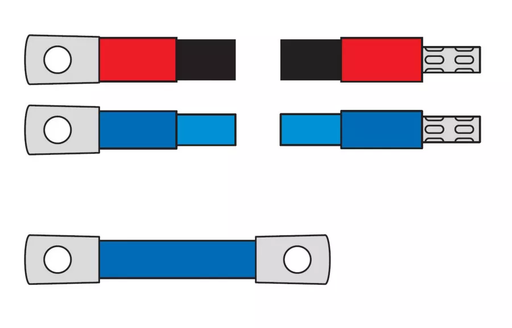

Kabelsatz zum Anschluss der Akkus an die Notstromversorgung des VARIODYN® D1.

Standardkabelsatz für den gehäuseinternen Anschluss der Akkus an den Vierfachverstärker 4XD125B oder 4XD250B.

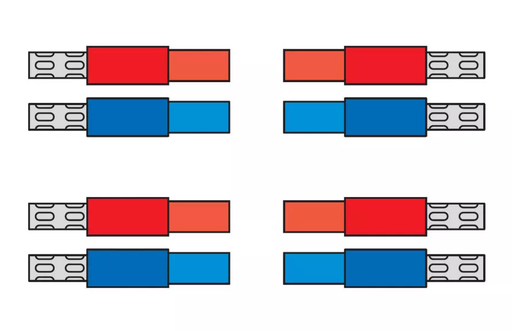

Standardkabelsatz für den Anschluss des Comprios an den Verstärker 4XD125B oder 4XD250B.

Vorkonfektioniertes Akku Anschlusskabelset für die SAA Notstromversorgung. Für einen Akkustrang der mit dem Sicherungslasttrenner 584150 abgesichert wird.

Vorkonfektionierte Verkabelung von 2 Havariekanälen auf 4 Nutzkanäle.

Vorkonfektionierte Havarieverkabelung bei Verwendung der DOM Applikation 1-18

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 18 Lautsprecherlinien. Der zweite Verstärkerkanal kann bis zu 6 Lautsprecherlinien betreiben.

Vorgefertigte Verkabelung zum Anschluss von zwei Verstärkerkanäle an jeweils 12 Lautsprecherlinien.

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 24 Lautsprecherlinien. Bei dieser DOM Applikation ist für die Verstärkereingänge das Connection Board 583369 erforderlich.

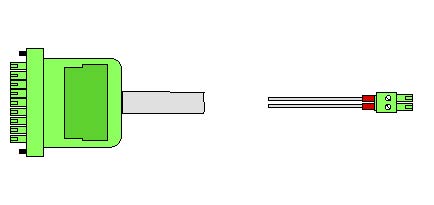

Vorkonfektionierte Verkabelung von einem Havariekanal auf 3 Nutzkanäle, für die 3:1 Havariesierung in Verbindung mit einem Vierkanalverstärker 4XD125B (Art.-Nr. 580242) oder 4XD250B (Art.-Nr. 580243).

Vorkonfektionierte Verkabelung von einem Havariekanal auf 3 Nutzkanäle, für die 3:1 Havariesierung in Verbindung mit einem Vierkanalverstärker 4XD125B (Art.-Nr. 580242) oder 4XD250B (Art.-Nr. 580243). Länge 2 m. Kurze Ausführung für Comprio Anwendungen.

Vorkonfektionierte Verkabelung von 4 Havariekanälen auf 4 Nutzkanäle.

Vorkonfektionierte Verkabelung von 4 Havariekanälen auf 4 Nutzkanäle. Kurze Ausführung für Comprio Anwendungen.

Vorkonfektionierte Verkabelung der 100 V Ausgänge des DOM4-8 zur Schrankrückwand; pro DOM4-8 ist 1 Stück anschließbar. Auch geeignet für die Verkabelung der Schaltkontakte des DOM4-x zur Schrankrückwand.

Vorkonfektionierte Verkabelung der 100 V Ausgänge des DOM4-24 zur Schrankrückwand; pro DOM4-24 bis zu 4 Stück anschließbar.
