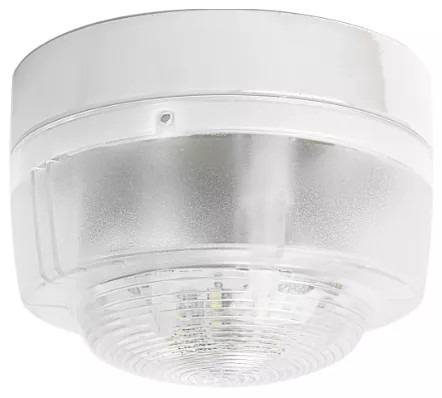

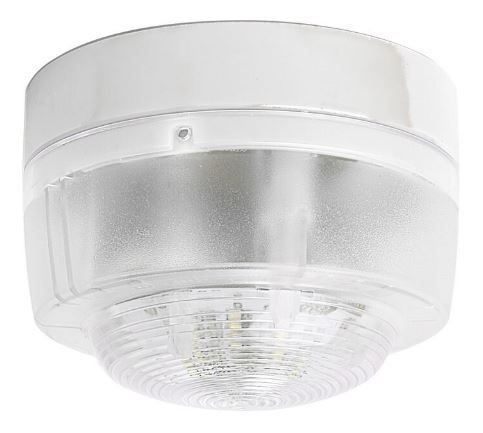

Optischer Signalgeber gem. EN 54-23, mit
weißer Blitzfarbe, für Wand- und Decken-
montage. Der Signalgeber ist geeignet
für quadratische Signalisierungsbereiche
W-2,4-9,0
und zylindrische Signalisierungsbereiche
C-3-9,5 / C-6-9,5 / C-9-9,5.
Leistungsmerkmale
-EN 54-23 konform
-C und W Kategorie
-Synchronisierte Ansteuerung
-Bis zu 9,0 m Raumbreite bei Wandmontage
-Bis zu 9,5 m Raumdurchmesser bei
Deckenmontage
-geeignet für Wand- und Deckenmontage
Technische Daten
Kategorie Wand W-2,4-9,0
Montagehöhe Wand 2,4 m
Raumbreite Wand 9,0 m
Kategorie Decke C-3-9,5 / C-6-9,5
/ C-9-9,5
Montagehöhe Decke 3 m / 6 m / 9 m
Raumdurchmesser 9,5 m
Blitzfrequenz 0,5 Hz
Blitzfarbe weiß
Betriebsspannung 12 ... 29 V DC
Alarmstrom 37 mA @ 24 V DC
Anwendungstemperatur -25 °C ... +70 °C
Rel. Luftfeuchte max. 96%
(ohne Betauung)

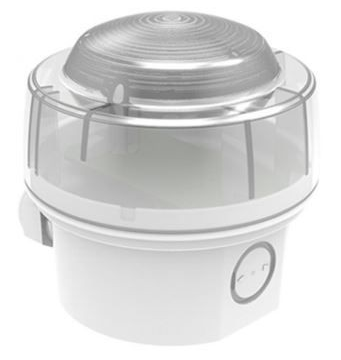

Schutzart IP21C, IP65 mit IP Sockel
Gehäuse PC/ABS, UL94-V0
Kalotte PC, UL94-V0
Farbe Sockel: weiß, ähnlich RAL 9003
Kalotte: transparent
Gewicht ca. 0,164 kg
Abmessungen Ø: 100 mm H: 72 mm
Ø: 100 mm H: 97 mm (inkl. IP Sockel)
Spezifikation EN 54-23
optischer Signalgeber

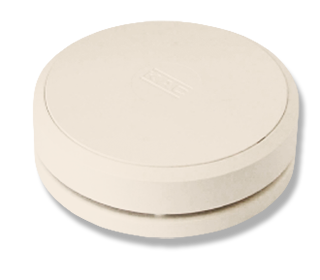

Wenn diese Meldersockel-Sirene ohne
Melder der ECO-Serie betrieben wird,

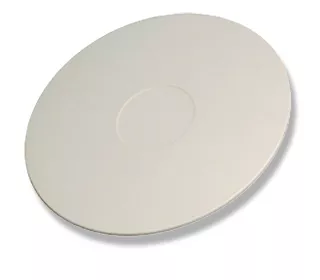

stehen 2 optionale Abdeckkappen Typ
DBSLID/X zur Verfügung. 3 Töne:
DIN-Ton, Slow Whoop u. Dauerton 800Hz.
Technische Daten:
Betriebsspannung 10 bis 27 VDC
Stromaufnahme bei 24 VDC ca. 8 mA
(DIN-Ton)
12 mA (800 Hz-High)
Schallpegel max. 90 dB(A) (DIN-T.),
max. 92 dB(A) (800 Hz)
Umgebungstemperatur -30 °C BIS 70 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 21C
Farbe weiß
Gewicht ca. 200 g
Abmessungen D: 117 mm H: 30 mm
CE-Zertifikat 0832-CPD-0393

geeignet für Typ NBS3D
Technische Daten:
Farbe weiß

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,8 bis 5,1 mA (DIN-T.)
Schallpegel 90,6 bis 98,2 dB(A)
+/- 3 dB (DIN-T.)
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe reinweiß, ähnlich RAL9010
Abmessungen D: 121mm H: 64mm
(inkl. Standardsockel)
D: 121mm H: 109mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPD-1810

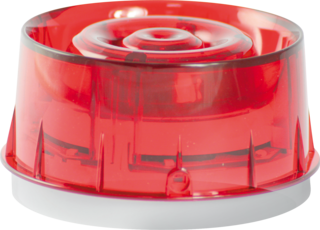

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.

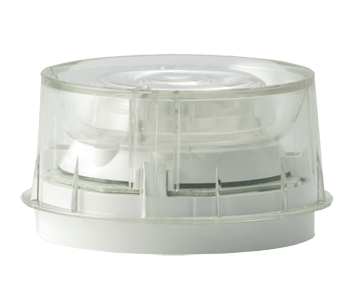

Integrierte, adressierbare und
synchronisierte Blitzleuchte.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Optischer Alarmgeber geprüft nach
DIN EN54-23
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,8 bis 5,5 mA (DIN-T.)
5,8 bis 9mA (DIN-T. und Blitz)
Schallpegel 90,6 bis 98,2 dB(A)
+/- 3 dB (DIN-T.)
Blitzfrequenz ca. 1 Hz
Blitzfarbe rot
Kabeleinführung uP, aP
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe Kalotte: klar
Abmessungen D: 121mm H: 64mm
(inkl. Standardsockel)
D: 121mm H: 109mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPD-1812
0832-CPR-F0278

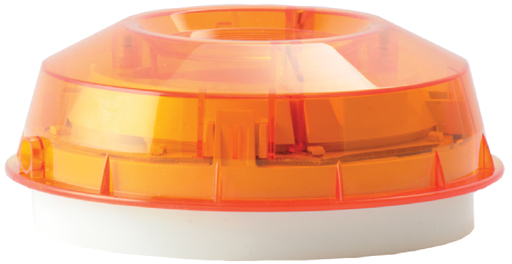

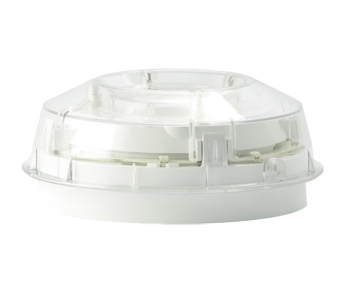

Optischer Alarmgeber geprüft nach
DIN EN54-23
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,9 bis 3,5 mA
Blitzfrequenz ca. 1 Hz
Blitzfarbe rot
Kabeleinführung uP, aP
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 24 (B501AP),
IP 44 (BPW), IP 65 (WPW)
Farbe Kalotte: klar
Abmessungen D: 121mm H: 38mm
(inkl. Standardsockel)
D: 121mm H: 83mm (inkl. Sockeladapter)
CE-Zertifikat 0832-CPR-F0271

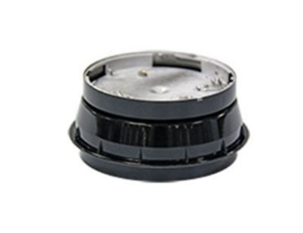

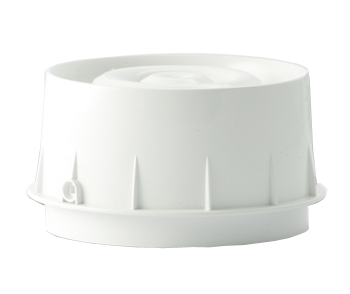

32 Töne (inkl. Tonart gemäß DIN 33404
Teil 3) sowie 3 Lautstärken
(Low, Medium, High) einstellbar.
- Akustische Alarmgeber geprüft nach
DIN EN54-3
- Adressierbar (bis zu 159 Adressen)
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer
Höhe) durch Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der
Serie OPAL, den Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel
- IP44 und IP65 aP Sockel verfügbar
Technische Daten:
Stromaufnahme 1,6 bis 4,3 DIN-T.)
Schallpegel 86,7 bis 95 dB(A)
+/- 3 dB (DIN-T.)
Umgebungstemperatur -25 °C bis 70 °C
Rel. Luftfeuchte 5 bis 95 %
(nicht kondensierend)
Schutzart IP 21C
Farbe schwarz, ähnlich RAL 9011
Abmessungen D: 121mm H: 64mm
CE-Zertifikat 0832-CPD-1814
