Zur Verwendung als Führungskabel (ohne Sensor) zwischen der Steuereinheit und den verschiedenen Sensorkabellösungen. Dies kann erforderlich sein, wenn der Standort der Steuereinheit und der zu schützende Bereich (in dem das Sensorkabel verlegt werden soll) weit auseinander liegen und zwischen diesen Standorten keine Brand- oder Überhitzungserkennung erforderlich ist.
UV-beständig für Innen- und Außenanwendung

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 6,6 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 100 mm minimaler Biegeradius
- Zwischen Steuerelement und dem Sensorkabel darf nur dieses zugelassene Führungskabel verwendet werden.

Der angegebene Preis ist der Preis für 250 Meter.

100 Meter PVC-Leitung mit einer zusätzlichen harten Nylon Ummantelung. Geeignet für herausfordernde Außenumgebungen. UV-beständig für Innen- und Außenanwendung bei direkter Sonneneinstrahlung. Hervorragende Kohlenwasserstoffbeständigkeit.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 100 Meter.

150 Meter PVC-Leitung mit einer zusätzlichen harten Nylon Ummantelung. Geeignet für herausfordernde Außenumgebungen. UV-beständig für Innen- und Außenanwendung bei direkter Sonneneinstrahlung. Hervorragende Kohlenwasserstoffbeständigkeit.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 150 Meter.

250 Meter PVC-Leitung mit einer zusätzlichen harten Nylon Ummantelung. Geeignet für herausfordernde Außenumgebungen. UV-beständig für Innen- und Außenanwendung bei direkter Sonneneinstrahlung. Hervorragende Kohlenwasserstoffbeständigkeit.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 250 Meter.

500 Meter PVC-Leitung mit einer zusätzlichen harten Nylon Ummantelung. Geeignet für herausfordernde Außenumgebungen. UV-beständig für Innen- und Außenanwendung bei direkter Sonneneinstrahlung. Hervorragende Kohlenwasserstoffbeständigkeit.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 500 Meter.

50 Meter PVC-Leitung mit einer zusätzlichen harten Nylon Ummantelung. Geeignet für herausfordernde Außenumgebungen. UV-beständig für Innen- und Außenanwendung bei direkter Sonneneinstrahlung. Hervorragende Kohlenwasserstoffbeständigkeit.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.

- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 50 Meter.

100 Meter PVC-Leitung mit zusätzlichem Edelstahlgeflecht (min. 70 % Abdeckung) über PVC-Außenmantel. Geeignet für erhöhte mechanische Belastbarkeit und Abriebfestigkeit. Geeignet für Innen- und Außenanwendung. Kann in begrenzten Maße direkter Sonneneinstrahlung ausgesetzt werden. Nicht geeignet für (potenziellen) Kontakt mit aggressiven Chemikalien.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.


- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 100 Meter.

150 Meter PVC-Leitung mit zusätzlichem Edelstahlgeflecht (min. 70 % Abdeckung) über PVC-Außenmantel. Geeignet für erhöhte mechanische Belastbarkeit und Abriebfestigkeit. Geeignet für Innen- und Außenanwendung. Kann in begrenzten Maße direkter Sonneneinstrahlung ausgesetzt werden. Nicht geeignet für (potenziellen) Kontakt mit aggressiven Chemikalien.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.


- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 150 Meter.

250 Meter PVC-Leitung mit zusätzlichem Edelstahlgeflecht (min. 70 % Abdeckung) über PVC-Außenmantel. Geeignet für erhöhte mechanische Belastbarkeit und Abriebfestigkeit. Geeignet für Innen- und Außenanwendung. Kann in begrenzten Maße direkter Sonneneinstrahlung ausgesetzt werden. Nicht geeignet für (potenziellen) Kontakt mit aggressiven Chemikalien.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.


- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 250 Meter.

500 Meter PVC-Leitung mit zusätzlichem Edelstahlgeflecht (min. 70 % Abdeckung) über PVC-Außenmantel. Geeignet für erhöhte mechanische Belastbarkeit und Abriebfestigkeit. Geeignet für Innen- und Außenanwendung. Kann in begrenzten Maße direkter Sonneneinstrahlung ausgesetzt werden. Nicht geeignet für (potenziellen) Kontakt mit aggressiven Chemikalien.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.


- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 500 Meter.

50 Meter PVC-Leitung mit zusätzlichem Edelstahlgeflecht (min. 70 % Abdeckung) über PVC-Außenmantel. Geeignet für erhöhte mechanische Belastbarkeit und Abriebfestigkeit. Geeignet für Innen- und Außenanwendung. Kann in begrenzten Maße direkter Sonneneinstrahlung ausgesetzt werden. Nicht geeignet für (potenziellen) Kontakt mit aggressiven Chemikalien.

Die Befestigung der Sensorleitung unterhalb von Deckenbereichen hat mindestens alle 50cm zu erfolgen. Der Abstand zu kalten Deckenbereichen muss mindestens 2 cm betragen.


- Aufbau ist vollständig isoliert, vieradrig verdrillt und Folienschirm mit Abschirmdraht
- 1-kV-Isolierung geprüft, PVC-Außenbeschichtung
- 4,83 mm +/- 0,2 mm Draht-Gesamtdurchmesser
- 60 mm minimaler Biegeradius
- - 40 °C minimale Umgebungstemperatur
- Die maximale Umgebungstemperatur ist abhängig von der ausgewählten Alarmtemperatur
- Minimale Sensor-Leitungslänge: 50 m – Klasse-A1I/A2I- und 54°C-Alarmeinstellungen und 30 m – alle anderen Alarmeinstellungen (nicht EN 54-22)

Der angegebene Preis ist der Preis für 50 Meter.

Die Ersatzhülsen müssen bei Neubefestigung eingesetzt werden, um die Sensorleitung vor Beschädigungen durch den Kabelbinder 762254 zu schützen.

- Temperaturbeständig bis 180°C
- Abmessungen B: 25 mm H: 6 mm
- VPE 100 Silikonhülsen

Der angegebene Preis ist der Preis für 100 Stück.

In Aluminium-Druckguss mit integriertem Überwachungsmodul, roter LED und beidseitigem Isolator zur automatischen Isolierung von Ringabschnitten bei Kurzschluss der Ringleitung.

Netzladegerät für bis zu 18Ah Akkus
Gehäuse inklusive getaktetem Netzladegerät mit Platz für 2 × 17 Ah Yuasa Akkus.

Technische Daten
CPR-Nummer: 2831-CPR-F2656
VdS-Nummer: G 220016
Nennspannung: 230 V AC 50/60Hz mit einer Nennleistungsaufnahme von 1,3 mA
Max. Ausgangsspannung: 30 V
Min. Ausgangsspannung: 20 V
Max. konstanter Ausgangsstrom (inkl. Ladebetrieb): 5 A
Betriebstemperatur: -5°C bis +40°C
rel. Luftfeuchtigkeit: 10% bis 95% (nicht kondensierend)
Maße (B × H × T): 404 × 404 × 110 mm
Gewicht: 5,25 kg

32 Töne (inkl. Tonart gemäß DIN 33404 Teil 3) sowie 3 Lautstärken (Low, Medium, High) einstellbar.

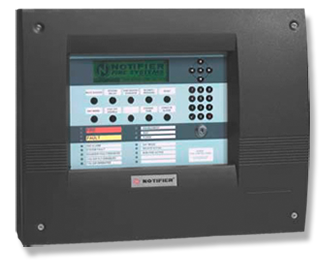

Die NF300 ist eine moderne, anspruchs-
volle Brandmelderzentrale mit einem sehr
guten Preis-Leistungsverhältnis. Sie
kann 2 Ringleitungen, bestückt mit bis
zu 396 Ringelementen verwalten.
Diese Brandmelderzentrale wurde gemäß
den Anforderungen nach DIN EN54 Teil 2
und 4, sowie zusätzlichen lokalen An-
forderungen der unterschiedlichen Euro-
päischen Länder entwickelt.
Serienmäßige Ausstattung mit
2 Ringbusleitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,31 A
Akkukapazität max. 2 x 38 Ah
Umgebungstemperatur -5 °C ... 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Schutzart IP 30
Farbe grau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 400mm H: 500mm T: 153mm
CE-Zertifikat 0786-CPD-20878

Technische Daten:
Farbe schwarzgrau, ähnlich RAL 7021
Gewicht ca. 2,3 kg
Abmessungen B: 285 mm H: 225 mm T: 60 mm

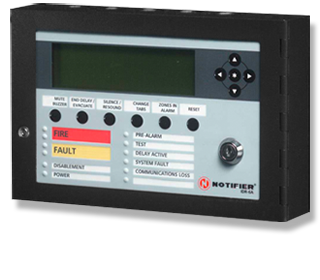

Stellt über ein 2 x 40 Zeichen LCD
Display mit Hintergrundbeleuchtung die
Anzeigen der BMZ der Serie 30 und 50 dar
Eingebaute LEDs für Feuer, Störung,
Abschaltung, Betrieb, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen.
Bedienfunktionen: Summer AUS,
Verzögerung AB, ÜE AB, Akustik AB/AN,
Taste "Weitere Meldungen" und Rücksetzen
Die Freigabe der Tasten erfolgt mittels
Schlüsselschalter. Bis zu 16
Fernanzeige- bzw. Fernbedienfelder
können von der BMZ angesteuert werden.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 120 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

Ein graphisches LCD Display mit 240x64
Pixel mit Hintergrundbeleuchtung stellt
die LCD-Anzeigen der Brandmelderzentrale
dar. Eingebaute LEDs für Betrieb, Feuer,
Störung, Abschaltung, Wartung Melder,
Gruppentest, ÜE AB, Verzögerung läuft,
Übertragungsstörung und Feuerwehr
gerufen. Es beinhaltet folgende
Bedienfunktionen: Summer AUS,
Verzögerung AB, Rücksetzen, Akustik AB/
AN, Taste "Weitere Meldungen"
und Gruppen in Alarm.
Technische Daten:
Betriebsspannung 18 bis 32 V DC
Stromaufnahme bei 24 V DC ca. 80 mA
Alarmstrom bei 24 V DC ca. 155 mA
Umgebungstemperatur -5 °C bis 45 °C
Rel. Luftfeuchte < 95 %
(nicht kondensierend)
Farbe grau, ähnlich RAL 7021
Abmessungen B: 254mm H: 165mm T: 55mm

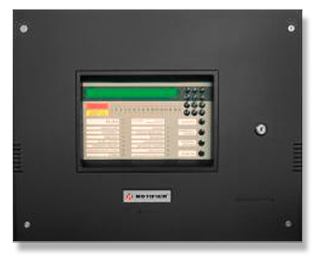

µP gesteuerte Brandmelderzentrale mit 16
Meldergruppen und 16 Steuergruppen nach
DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer
Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als
Ring, Stern und Stich
- pro Ringbus 198 adressierbare
Einzelelemente
- automatische Programmierungs-
möglichkeit
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext
mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm,
Störung, Abschaltung
- Ereignisspeicher mit Datum und
Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für
Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder
überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter
oder nicht überwachter Relaisausgang
(Werkseinstellung: Sammelfeuer und
Sammelstörung)
- 2 programmierbare Transostorausgänge
von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung
bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss
eines Druckers, Paralleltableaus oder
FAT
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-/ Nachtschaltung
- Schlüsselschalter
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,12 A
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95%
(nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 9 kg (ohne Akku)
Abmessungen B: 380mm H: 365mm T: 110mm
CE-Zertifikat 0786-CPD-20851
