System FlexES Control

Netzwerk-Interface-Modul für max. 31 Netzwerkteilnehmer. Protokoll ähnlich DIN 19245-1 (Profibus). Kunststoff-Schutzgehäuse mit LED-Betriebsanzeigen zur schnellen Indikation des Betriebszustandes.
Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.

Technische Daten:
- Betriebsspannung: 24 V DC
- Ruhestrom: ca. 37 mA
- Gewicht: ca. 100 g
- Kabellänge: 1000 m
- Kabel: IBM Typ 1 oder vergleichbar
- Abmessungen: B: 27 mm H: 93 mm T: 112 mm

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen mit steckbaren Anschlussklemmen. Die Module arretieren während des Aufsteckens automatisch und können ohne Hilfsmittel ausgetauscht werden. Bei der Verwendung des Erweiterungsmodulträgers 1 in waagerechter Montage zeigen die Anschlussklemmen nach oben, bei senkrechter Montage nach links.

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen mit steckbaren Anschlussklemmen. Die Module arretieren während des Aufsteckens automatisch und können ohne Hilfsmittel ausgetauscht werden. Bei der Verwendung des Erweiterungsmodulträgers 2 in waagerechter Montage zeigen die Anschlussklemmen nach unten, bei senkrechter Montage nach rechts.

Komplettes Kunststoffgehäuse zur Aufnahme von zwei Akkumulatoren 12 V / 24 Ah.

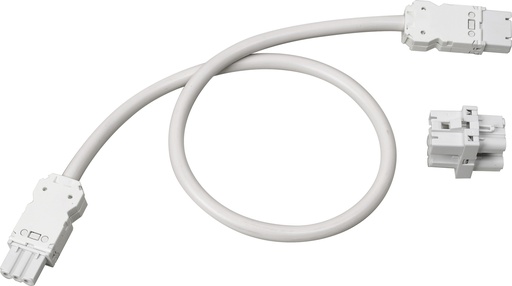

Verbindungsstecker zur Kaskadierung von bis zu drei Energieversorgungs-Modulen (EVM).
Über diesen Verbindungsstecker können bis zu drei Netzteile an eine Netzspannungs-Zuleitung angebunden werden.

- Kabellänge: 0,6 m
- Steckverbinder mit Arretierung
- Anschlussleitung zur steckbaren Verbindung an Energieversorgungs-Modul

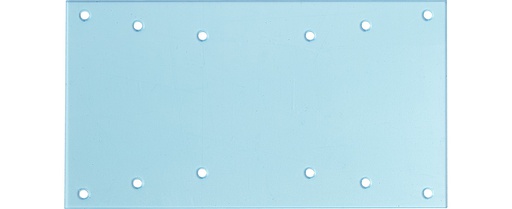

Verbinden Sie das Stromversorgungsmodul mit vier mitgelieferten Abstandshaltern und nutzen Sie den Platz für den Einbau weiterer Komponenten.

Optionen für die Installation von Komponenten:
– 1 x esserbus-Koppler z.B. 12 Relais (Art.-Nr. 808610.10) oder
– 1 x esserbus-Koppler z.B. Alarmierungskoppler (Art.-Nr. 808623) oder
– 1 x Adapter ADP-N3E-U/EDP oder
– 1 x Adapter ADP-N3S/EDP

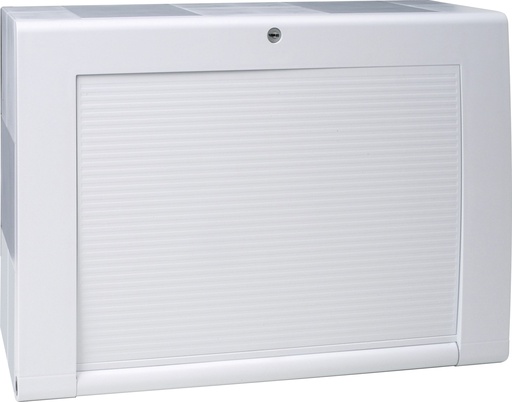

Zusatz-Netzteil zur Erweiterung der systeminternen Energieversorgung. Über eine steckbare Leitungsverbindung ergänzt das Zusatz-Netzteil das vorhandene Zentralennetzteil mit zusätzlichen 150 W. Zwei Akkumulatoren 12 V/12 Ah finden in dem Gehäuse Platz. Über ein Zusatzgehäuse FX808314 können zwei weitere 12-Ah-Akkumulatoren angebunden werden.

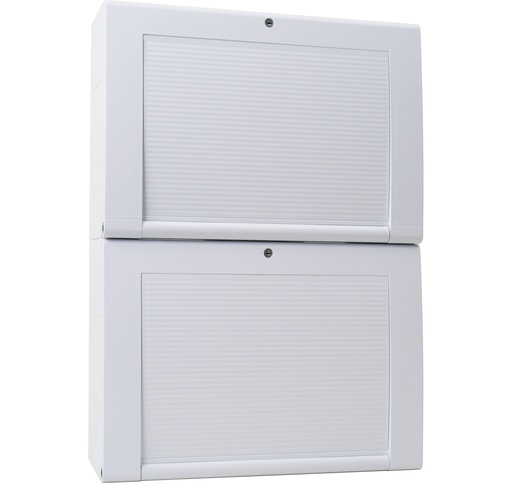

Zusatz-Netzteil zur Erweiterung der systeminternen Energieversorgung. Über eine steckbare Leitungsverbindung ergänzt das Zusatznetzteil das vorhandene Zentralennetzteil mit zusätzlichen 150 W. Zwei Akkumulatoren 12 V/24 Ah finden in dem unteren Gehäuse Platz. Über ein Zusatzgehäuse FX808313 können zwei weitere 24-Ah-Akkumulatoren angebunden werden. Im Netzteilgehäuse können zusätzlich Komponenten auf Hutschienen montiert werden.

Steckbare Verbindungsleitung zur ringförmigen Verdrahtung von bis zu drei Energieversorgungs-Modulen.

- Kabellänge 2,5 m

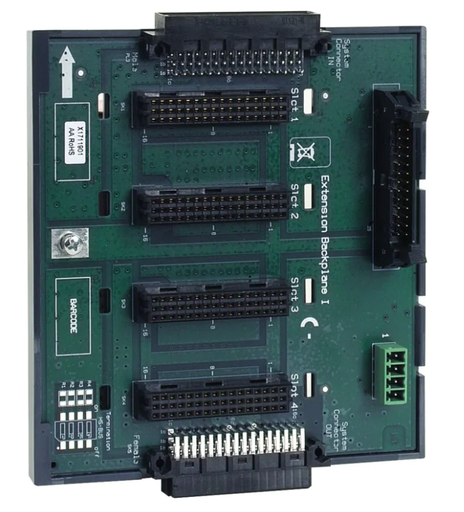

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen. Der verlagerte Anschluss erfolgte über eine steckbare Verbindung per vorkonfektioniertem Kabel an abgesetzten Anschlussterminals.

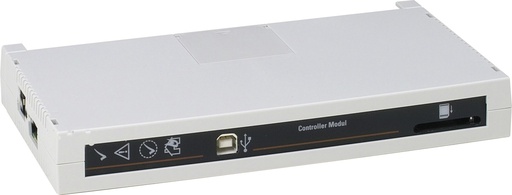

Steuerungsmodul für FlexES Control FX18 mit 5 Ringleitungen

Steuerungsmodul FlexES Control FX18 mit 10 Ringleitungen

Steuerungsmodul für FlexES Control FX18 mit 18 Ringleitungen

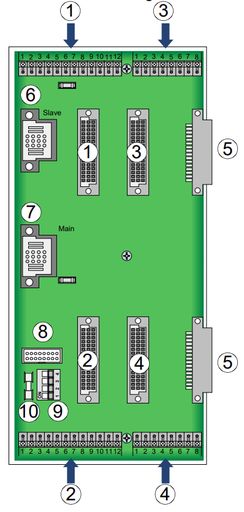

Der Basismodulträger enthält einen Steckplatz für das Steuermodul und zwei freie Modulslots. Über die beiden Anschlüsse des Basismodulträgers können 2 x 2 Erweiterungsmodulträger (= 16 Modulslots) angeschlossen werden.

Steuerungsmodul für FlexES Control FX2 mit 2 Ringleitungen

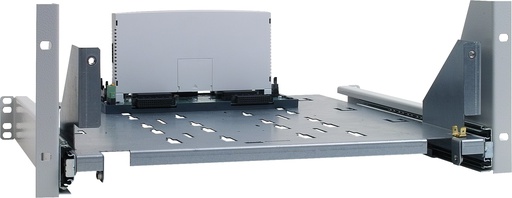

Auf kugelgelagerten Metallschienen laufende Schublade inkl. Basismodulkarte und Steuerungsmodul zur Aufnahme von bis zu vier Erweiterungsmodulträgern. Das Steuerungsmodul ist für einen Ausbau von maximal 10 Ringleitungsmodulen ausgelegt.

VdS-Anerkennung: G 209207

Auf kugelgelagerten Metallschienen laufende Schublade inkl. Basismodulkarte und Steuerungsmodul zur Aufnahme von bis zu vier Erweiterungsmodulträgern. Das Steuerungsmodul ist für einen Ausbau von maximal 18 Ringleitungsmodulen ausgelegt.

VdS-Anerkennung: G 209207

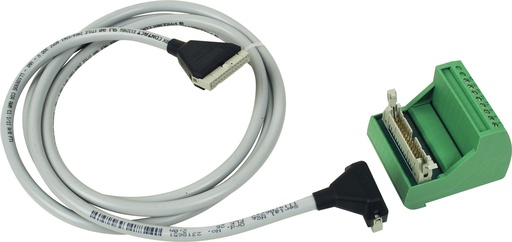

Abgesetztes Anschlussterminal zum Anschluss der Peripherie von bis zu vier Modulen eines Erweiterungsmodulträgers.

Inkl. 2 m langer Anschlussleitung (steckbar) zwischen einem Erweiterungs-Modulträger und dem Anschlussterminal.

Platzsparende kugelgelagerte Schublade zur Ablage von Programmiereinrichtungen im Servicefall.

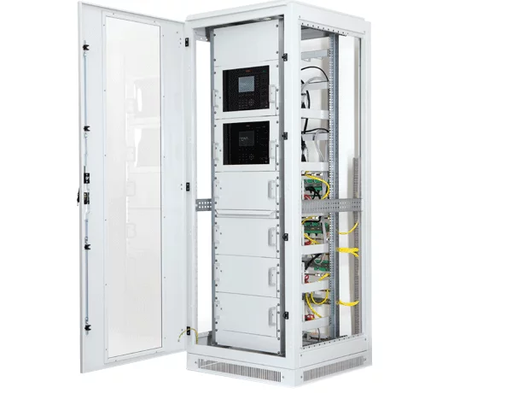

Mit Vollsichtscheibe und Schwenkhebelverschluss (PHZ) zur Aufnahme des Systems FlexES Control 19“-Einbauversion. Schrankgestell mit geschweißtem 100 mm Sockel und Bohrungen für Bodenverankerung. Rückwand und Seitenwände sind abnehmbar. Kabeleinführung im Dach mit Bürstenleiste und Abdeckblech sowie im Schrankboden. 42 HE Starrahmen zur Aufnahme des Bedienteils und Verblendung mit Blindplatten. Alle nicht lackierten Teile des Einbauschrankes sind feuerverzinkt.

- Umgebungstemperatur: -5 °C ... 45 °C
- Lagertemperatur: -10 °C ... 50 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart IP 30
- Farbe hellgrau, RAL 7035
- Gewicht: ca. 150 kg
- Abmessungen: B: 800 mm H: 2000 mm T: 800 mm
