Sondermelder

Wie F-BO-AFE70-2, aber für Tiefkühlbereiche.

Das Li-Ion Tamer Batterieüberwachungssystem ist ein Gerät zur Überwachung von Ausgasungen von Lithium-Ionen-Batterien. Ausgasungen treten im Fehlerfall von Lithium-Ionen-Batterien sehr früh auf und eine frühzeitige Erkennung dieser Ereignisse ermöglicht, geeignete Korrekturmaßnahmen zu ergreifen, um eine brandgefährliche thermische Instabilität zu vermeiden. Bis zu 15 Sensoren können mit dem Controller verbunden werden, der eine proprietäre Logik enthält. Anhand dieser Logik kann festgestellt werden, wann und wo eine Ausgasung erfolgt ist. Der Controller verfügt über digitale und serielle Modbus-Ausgänge, die zur elektrischen Isolierung des Batteriesystems und der Aktivierung des Lüftungssystems genutzt werden können.

Leistungsmerkmale:
- Bis zu 15 Sensoren anschließbar
- Frühzeitige Fehlerwarnung für Lithium-Ionen-Batterien Ermöglicht Vermeidung von thermischer Instabilität durch geeignete Korrekturmaßnahmen
- Erkennung von einzelnen Zellfehlern ohne elektrischen oder mechanischen Kontakt von Zellen
- Lange Lebensdauer
- Erfordert keine Kalibrierung
- Äußerst zuverlässiges Ausgangssignal
- Geringer Stromverbrauch
- Kompatibel mit allen Bauformen und Chemikalien von Lithium-Ionen-Batterien
- Einfache Installation
- Unabhängige und redundante Sicht auf den Batteriezustand
- Zyklische Selbstdiagnose
- Reduzierung/Ausblendung von Täuschungsgrößen
- Mehrere Kommunikationsprotokolle einschließlich digitaler Ausgänge und serieller Modbus-Kommunikation

Die Li-Ion Tamer Referenzsensoren werden zur Überwachung der Umgebung und Lufteinlässen installiert, um Störeinflüsse zu erkennen.

Abmessung Befestigungswinkel W: 25.4 mm D: 20 mm H: 25.4 mm

Die Li-Ion Tamer Gaserkennungssensoren verfügen über integrierte Erkennungsalgorithmen, die sie äußerst sensibel für Bestandteile von Ausgasungen bei Lithium-Ionen-Batterien machen. Sie müssen nicht kalibriert werden, sind kompatibel mit allen Bauformen und Chemikalien von Lithium-Ionen-Batterien und ihre Lebensdauer ist vergleichbar mit einem typischen Lithium-Ionen-Batteriesystem. Die Überwachungssensoren werden in den Batterie-Racks installiert.

Abmessung Befestigungswinkel W: 25.4 mm D: 20 mm H: 25.4 mm

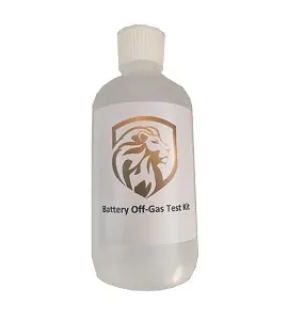

Eine Plastikflasche mit einer kleinen Menge DEC zur Verwendung
bei der Prüfung der Sensoren auf Stöße

Detektormodul für den Einsatz in TITANUS PRO SENS® EB-Rauchansaugsystemen (Art.-Nr. 801515.10, 801521.10, 801522.10) mit einer Ansprechsensibilität von 0,50 % Lichttrübung pro m. Brandfrüherkennung über HPLS-Technologie. Werkzeugloser Einbau in die TITANUS PRO SENS® EB-Systeme und über DIL-Schalter an der Außenseite des Detektormoduls einstellbar. Über die Parametriermöglichkeit am Modul kann die Sensibilität des Rauchansaugsystems verändert werden.

Selbstjustierender Sender-Empfänger, Bedienung über Bluetooth Applikation, Detektions-Reichweite bis zu 160 Meter, Prismenreflektoren optional erhältlich

VdS Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
- Alarmschwellen von 25 - 50 % in 1-%-Schritten
- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- 3 Status LED Anzeigen für Alarm, Störung und Betrieb
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 5,5 mA Normalbetrieb
- Stromaufnahme: 13,5 mA bei Inbetriebnahme im Schnellmodus
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen (B/H/T): ca. 155/180/137 mm
- Gewicht: ca. 1,1 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte, nicht kondensierend
- Schutzart: IP 65, DIN 40050
Bedienung über Bluetooth Applikation für mobile Endgeräte
optionalen Prismenreflektoren wählbar für 3 Detektions-Reichweiten:
- 7 bis 70 m
- 70 bis 140 m
- 140 bis 160 m

Prismenreflektor 100 × 100 mm
für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Farbe: weiß (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 100 × 100 × 10
- Gewicht: ca. 0,1 kg

Adapterplatte zur Montage von linearen Rauchmeldern (universell) und Einzelreflektor auf Wand- und Deckenhalter
- Material: Aluminium
- Farbe: RAL9010 (reinweiß)
- Abmessungen B × H [mm]: 150 × 177
- Gewicht [kg]: 0,3

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, 175 mm hoch inkl. Profilblock
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)

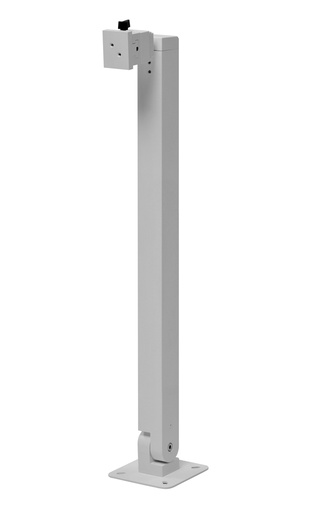

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 70 - 130 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 40 - 70 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

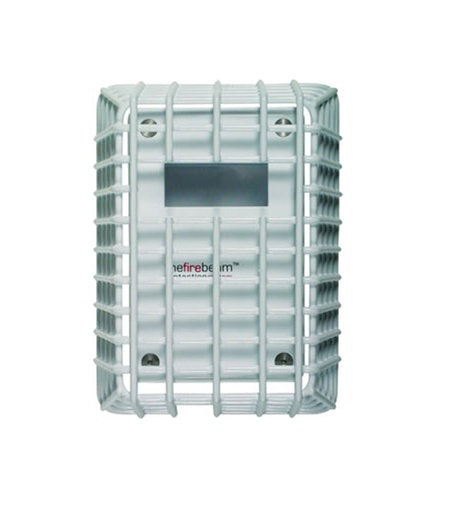

zum Schutz von mechanischen Beschädigungen
Passgenau für das Bedienteil vom thefirebeam
Kunststoffbeschichtet, weiß
Maße 229 mm x 164 mm x 74 mm"

zum Schutz von mechanischen Beschädigungen
Passgenau für den Melderkopf thefirebeam
Kunststoffbeschichtet, weiß
Maße 254 mm x 229 mm x 147 mm"

bestehend aus Einputzwanne u. höhenverstellbarem Abdeckrahmen mit verschließbarer Fronttür
- Einbauvorrichtung für den thefirebeam mit 2 Lichtkegelöffnungen
- 6 vorgestanzte Kabeleinführungen mit Sollbruchstellen
- Außenabmessungen B/H/T: ca. 355/275/145 mm
- Einbauabmessungen B/H/T: ca. 290/200/145 mm
- Farbe (Front): RAL9010 (reinweiß)
- Gewicht: 2,5 kg

Prismenreflektoren mit Anti-Beschlag-Oberfläche, zusätzlich integrierter Heizung (12/24V/6W), einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchter Umgebung, Temperaturbereich: -10 °C bis +55 °C
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

Prismenreflektoren mit einer Anti-Beschlag-Oberfläche und zusätzlich integrierter Heizung (12/24V/12W) mit einer Gesamtfläche von 30 x 30 cm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

Montageplatte mit 4 Prismenreflektoren TFB-PR-nano
Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 300 x 300 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge × Breite × Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektoren mit einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 x 370 x 17 mm
- Gewicht: ca. 3 kg
