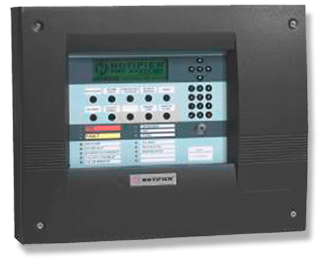

μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.<br/>Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 19μP gesteuerte Brandmelderzentrale nach
IN EN54-2, DIN EN54-4 und VdS.
Die Zentrale besteht aus mehreren
Modulen. Für den Grundausbau ist ein
BEK-5000 Modul notwendig. Dieses Modul
beinhaltet die Prozessorkarte mit
Systemsoftware, die P2P-CU Netzwerk-
karte, die Anzeige und Bedienungstasten
der BMZ sowie zwei Ringleitungen.
Serienmäßige Ausstattung mit 2 Ringbus-
leitungen:
- 255 frei programmierbare Meldergruppen
- Verdrahtung in 2 Draht-Technik als
Ring, Stern und Stich
- pro Ringbus bis zu 198 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung
Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm8 adressierbare
Einzelelemente
- Verknüpfung der Ein- und Ausgänge
aller Ringbuselemente durch frei
programmierbare Matrix
- Grafisches LCD Display mit 240 x 64
Pixel mit Hintergrundbeleuchtung
- Ereignisspeicher mit Datum und Uhrzeit
der letzten 600 Ereignisse
- P2P-CU Netzwerkkarte für den Aufbau
eines Peer-to-Peer-Netzwerkes mit bis
zu 8192 Gruppen, bestehend aus bis zu
32 Brandmelderzentralen Typ NF 500
bzw. NF 5000 und bis zu 94 weitere
Netzwerkknoten
- 2 überwachte Relais für Hauptmelder
bzw. Alarmgeber
- 2 digitale Eingänge für Rückmeldung
der Hauptmelder
- 2 überwachte Relais für Alarmgeber
bzw. spannungsfreie Wechsler
- 2 potentialfreie Relais für
Sammelfeuer und Sammelstörung
- Interface-Karte für Anschluss von
Feuerwehrbedienfeld
- 2 serielle Schnittstellen zum
Anschluss eines Druckers,
Paralleltableaus oder FAT
- Autoprogrammierung der
Ringbusteilnehmer
- Ständige Überprüfung und Auswertung
der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen
Melder
- Individuelle Anzeige aller
Meldermesswerte
- Mehrere Alarm- und
Wartungseinstellungen pro Melder
- Messwertanalyse für Langzeittest
mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest
(Einmannrevision)
- Tag-Nachtschaltung<br/>Technische Daten:
Ruhestrom ca. 220 mA
Gewicht ca. 3,5 kg (ohne Akku)
Abmessungen B: 465 mmH: 217mm T:115 mm

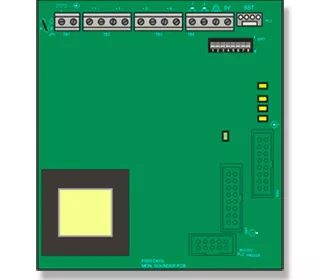

Die 4-fach-Ausgangsplatine erweitert die BMZ um 4 konfigurierbare, leitungsüberwachte Ausgänge nach EN54-13 und 2 konfigurierbare, digitale Eingänge.

Bis zu zwei 4-fach-Ausgangsplatinen können in die BMZ eingebaut werden.

Optionen für die Ausgänge sind:
- Akustik
- ÜE
- Standardschnittstelle Löschen (erfordert RTU01-Platine 020-773)
- Störungs- oder Alarmübertragung

Optionen für die Eingänge sind:
- ÜE-Rückmeldung
- Störungsmeldung übertragen
- Klassenwechsel
- Tag-Betrieb

Anwendung DXc1-M und DXc2-M:
Notwendig bei Verwendung des überwachten Störungsausgang der System I/O-Karte 795-132. Das 020-773 soll in ein Gehäuse an der Übertragungseinheit montiert werden.

Anwendung NFS-Reihe:
Diese Platine wird wird in Verbindung mit der 4-fach-Ausgangsplatine 020-772 verwendet und überwacht die Eingangsleitung auf Kurzschluss und Unterbrechung. Notwendig für Ausgänge vom Typ Übertragungseinheit (Wählgerät), Standardschnittstelle Löschen (SST) und überwachter Störungsausgang. Die Platine soll in ein Gehäuse an der Löschanlage oder der Übertragungseinheit montiert werden.

Selbstentwässernder Wasserabscheider
Technische Daten:
Material ABS
Farbe rot

für 25 mm Rohr mit deckenbündiger Ansaugstelle, bestehend aus:

- Deckendurchführung-Bohrung: 15 mm
- Deckenstärke max.: 32 mm
- T-Stück 02-1007-25
- 2 m Ansaugschlauch
- Schlauch-Außendurchmesser: 10 mm
- Schlauch-Innendurchmesser: 7,5 mm
- Ansaugstelle für Deckendurchführung

für 25 mm Rohr mit aP-Ansaugstelle
Bestehend aus:
- T-Stück 02-1007-25
- 1,5 m Ansaugschlauch
- Ansaugstelle für Deckendurchführung

Geeignet für Melder der Serie OPAL, 700
und 800. Für Boden- und Deckenmontage.
Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 200 bis 350mm

Das Aerosol-Testspray eignet sich für Melderprüfer vom Typ 30D.
Inhalt: 100ml

VE = 12 Stück

Geeignet für Melder der Serie OPAL, 700 und 800. Für Boden- und Deckenmontage.

Technische Daten:
Einstellwinkel 0 bis 90°
Höhe 400 bis 550mm

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung (Zone 2 und 22) geeignet.
VdS-Anerkennung: G 28609

Bestehend aus 3 Prismenreflektoren, damit diese mit dem bereits vorhandenen Prismenreflektor zu einer quadratischen Fläche montiert werden können.

Technische Daten:
- Reichweite 70 bis 100 m
- Abmessungen B: 200 mm H: 200 mm (3x)

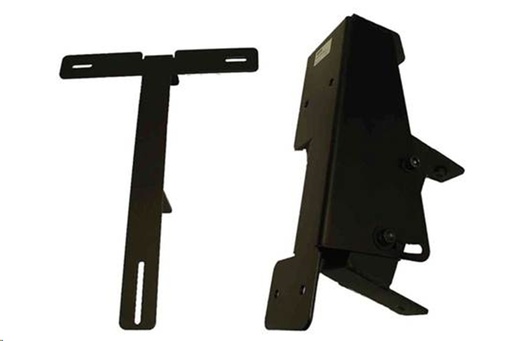

Ermöglicht die Decken- oder Wandmontage des Rauchmelders oder des Prismenreflektors. Beim Einsatz mit dem Rauchmelder ist zusätzlich das Distanzstück 6500-SMK erforderlich. Die zulässige Abweichung von der optischen Achse darf nicht mehr als 10° betragen.
