Die Leistungsverstärker verfügen über zwei unabhängige Verstärkerkanäle
und sind kompatibel zum VARIODYN® D1 System.
Die Leistungsverstärker werden von den VARIODYN® D1 Steuereinheiten
DOM 4-8 oder DOM 4-24 gesteuert und überwacht.NF-/Steuereingang.

- Konform mit den Normen IEC BS EN 60268-3, 55013 und 55020
- Klasse D Doppelverstärker mit hohem Wirkungsgrad
- Selbstüberwachung und Selbsttest durch Mikrocontroller
- Geschützt gegen Überlast und Kurzschluss
- Geschützt gegen Überhitzung
- Kühlung durch geregelten Lüfter
- Überwachung durch VARIODYN® D1 DOM
- 24 V DC Notstromversorgung

Dimensionen: B: 482 mm H: 89 mm T: 402 mm (2 HE 19")
Gewicht (kg): 16.5kg
Nennspannung (V AC): 230V AC
Übertragungsbereich: 50 Hz ... 22000 Hz

Die Leistungsverstärker verfügen über zwei unabhängige Verstärkerkanäle und sind kompatibel zum VARIODYN® D1 System. Die Leistungsverstärker werden von den VARIODYN® D1 Steuereinheiten DOM 4-8 oder DOM 4-24 gesteuert und überwacht. Die beiden NF-Eingänge und der Steuereingang werden mit dem Kabel (Art.-Nr. 583491) an das VARIODYN® D1 Modul DOM angeschlossen. An der Steckleiste „OUTPUT 100 V“ stehen die symmetrischen erdfreien 100 V Ausgänge zur Verfügung. Die 100 V Ausgänge zweier Doppelverstärker werden mit dem Kabel (Art.-Nr. 583477.21) an das VARIODYN® D1 Modul DOM angeschlossen. Erreicht ein Kühlkörper eine kritische Temperatur, wird für diesen Kanal die Last per Relais abgekoppelt und nach Erreichen einer sicheren Temperatur wieder zugeschaltet. An der Rückseite des Verstärkers befindet sich ein Europa-Kaltgerätestecker für Netzanschluss sowie eine Netzsicherung. Ein Netzkabel wird mitgeliefert. Die Endstufe darf nur über eine dreiadrige Netzzuleitung mit Schutzleiter betrieben werden. Die 24 V DC Notstromversorgung wird an den hierfür vorgesehenen 2-poligen Stecker angeschlossen.

Vierkanalleistungsverstärker mit integrierter Akkuladeeinrichtung für die Notstromversorgung des VARIODYN® D1 Comprio. Der 4XD125B verfügt über 4 unabhängige Verstärkerkanäle mit jeweils 125 W in Klasse D Technologie. Der Verstärker kann sowohl in Verbindung mit dem VARIODYN® D1 Comprio, als auch mit einem DOM verwendet werden. Wenn der Verstärker z.B. an einem DOM ohne eine externe Notstromversorgung genutzt wird, kann das am Verstärker konfiguriert werden.

Vierkanalverstärker mit integrierter Akkuladeeinrichtung für die Notstromversorgung des VARIODYN® D1 Comprio. Der 4XD250B verfügt über 4 unabhängige Verstärkerkanäle mit jeweils 250 W in Klasse D Technologie. Der Verstärker kann sowohl in Verbindung mit dem VARIODYN® D1 Comprio, als auch mit einem DOM verwendet werden. Wenn der Verstärker z.B. an einem DOM ohne eine externe Notstromversorgung genutzt wird, kann das am Verstärker konfiguriert werden.

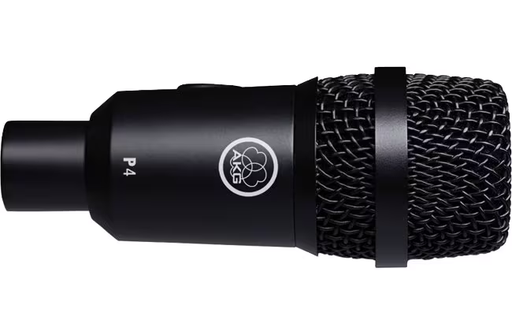

Mikrofon zur Nutzung der ALR-Funktionalität (Automatische Lautstärkeregelung) des DOM. Das Mikrofon wird in dem betroffenen Raum installiert und über die XLR-Anschlussdose (Art.-Nr. 581320) mit dem dafür vorgesehenen DOM-Eingang verbunden.

Das Universelle Interface Modul (UIM) dient als Schnittstellenmodul des VARIODYN® D1 Beschallungssystems zur Anbindung von zwei analogen Audioeingängen, zwei analogen Audioausgängen sowie 48 Steuerkontakten. Bei acht Steuerkontakten kann eine Überwachung auf Kurzschluss und Unterbrechung aktiviert werden.Das UIM wird über den DAL-Bus an das VARIODYN® D1 Modul DOM angeschlossen.Es digitalisiert zwei analoge Audioeingänge, z.B. von einem CD-Player oder Gefahrenmeldesystem, und übergibt die digitalisierten Audiodaten über den DAL-Bus an das VARIODYN® D1 Modul DOM. Um z.B. alle abgespielten Nachrichten auf ein externes Gerät weiterleiten zu können, stehen zwei Ausgänge als analoge Audioquellen zur Verfügung. Die 48 Kontakte können entweder als Kontakteingang oder als Kontaktausgang festgelegt werden. Damit lässt sich die Beschallungsanlage von extern steuern bzw. es werden Informationen über den Status der Beschallungsanlage zur Verfügung gestellt.

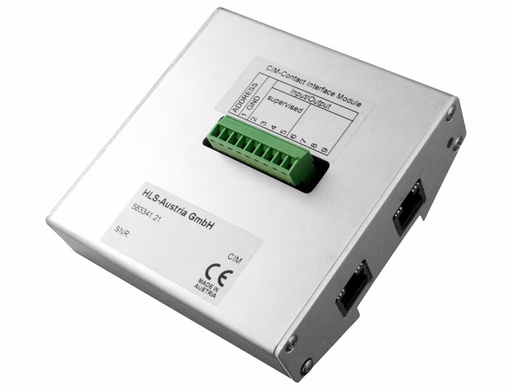

Das CIM (Contact Interface Modul) wird als Schnittstelle des VARIODYN® D1 Systems zur Anbindung von 8 Steuerkontakten eingesetzt. Die 8 Steuerkontakte können entweder als Eingang oder als Ausgang konfiguriert werden. Vier der acht Kontakte können bei der Eingangsfunktion mit einer Überwachung der Anschlussleitung programmiert werden. Ein 3 m langes Cat5-Kabel zum Anschluss von CIM an den TWI-Eingang des DOM ist im Lieferumfang enthalten.

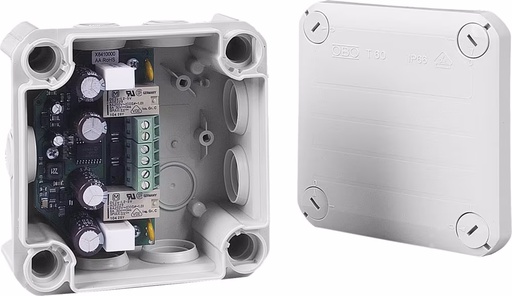

Loop Isolator Modul für den Aufbau einer kurzschluss- und drahtbruchtoleranten 100 V Lautsprecher-Ringleitung in VARIODYN® D1 Loop Technology. Die Module überwachen den Strom auf dem Lautsprecherring und trennen bei Überstrom, z. B. im Kurzschlussfall den defekten Leitungsteil aus dem Lautsprecherring. Die Leitungsstörungen werden am DOM und VCM angezeigt. Jedes Modul verfügt über insgesamt drei zweipolige Klemmen zum Anschluss der Ringleitung und der Lautsprecher. An die Klemmen können Leitungen mit einem Querschnitt von bis zu 2,5 mm² angeschlossen werden. Weiterhin erfolgt auf dem Modul eine optische Anzeige seines Betriebszustandes.
Das Loop Isolator Modul befindet sich in einem stabilen, kompakten IP 66 Gehäuse mit viel Verdrahtungsraum und ist somit auch in Projekten mit schwierigen Umweltbedingungen, z. B. Industrie einsetzbar.

Im Rahmen der EN 54-16 Zulassung wurde das System VARIODYN® D1 um das VCM (View Control Modul) erweitert. Es ermöglicht die normgerechte Anzeige von Sammelmeldungen und erlaubt die Eingabe von Bedienungen über 5 Tasten.Für den Fall, dass mehrere Standschränke unmittelbar nebeneinander in einem Raum untergebracht sind und ein System bilden, reicht ein VCM pro Raum aus. Abgesetzte Schränke benötigen jeweils ein eigenes VCM. Das VCM wird mit einem Systemkabel, welches dem System beigelegt ist direkt an ein UIM und darüber hinaus an 24 V DC angeschlossen. Ein beliebiges DOM in dem Schrank, in dem sich das VCM befindet, wird an den entsprechenden Eingang des VCM angeschlossen. Alle weiteren DOMs werden über Ethernet mit eingebunden. Die Programmierung des VCM erfolgt einfach und komfortabel über ein Makro in der Programmiersoftware „Designer“.

Das DOM ist das zentrale Steuerelement von VARIODYN® D1. Es hat Schnittstellen zu sämtlichen Ein-/Ausgabebaugruppen, verwaltet und überwacht die Lautsprecherkreise. Für Sprachalarmsysteme gemäß DIN VDE 0833-4 und elektroakustische Notfallwarnsysteme gemäß EN 50849. Durch das Vernetzen mehrerer DOMs über Ethernet kann eine beliebig komplexe Anlagenkonfiguration realisiert werden. Alle Leistungsverstärker werden permanent überwacht. Im Falle eines fehlerhaften Leistungsverstärkers kann ein Havarieverstärker diesen dynamisch ersetzen. Die Umschaltung erfolgt automatisch über das DOM. Die Lautsprecherleitungen werden permanent auf Kurzschluss, Erdschluss, Unterbrechung sowie Impedanzabweichung überwacht. Fehlerhafte Lautsprecherzonen werden rückwirkungsfrei getrennt. Ein DOM enthält Speicherkapazität für vorgespeicherte Nachrichten, die für Alarmierungstexte und -signale (Fluchtalarm, Entwarnsignal) und Aufmerksamkeitssignale (Gong) genutzt werden können. Die Lautstärke jeder Quelle und jedes Verstärkerkanals kann geregelt werden. Weitere Filter, wie z.B. parametrischer Equalizer, Hoch- und Tiefpass sowie Delays, sind ebenfalls verfügbar. Alle Störungen werden innerhalb von wenigen Sekunden normenkonform erkannt, angezeigt und protokolliert. Für Spezialanwendungen wie z.B. Tunnel können Delays bis zu 9,9 Sek. programmiert werden.Die Steuereinheit DOM 4-8 ist mit 4 unabhängigen Verstärkerkanälen ausgestattet, um insgesamt 8 Lautsprecherzonen oder 4 Lautsprecherringe in VARIODYN® D1 Loop Technology zu betreiben. Es besteht auch die Möglichkeit an einem DOM Stich- und Ringleitungstechnik zu mischen.

Das DOM ist das zentrale Steuerelement von VARIODYN® D1. Es hat Schnittstellen zu sämtlichen Ein-/Ausgabebaugruppen, verwaltet und überwacht die Lautsprecherkreise. Für Sprachalarmsysteme gemäß DIN VDE 0833-4 und Elektroakustische Notfallwarnsysteme gemäß EN 50849. Durch das Vernetzen mehrerer DOMs über Ethernet kann eine beliebig komplexe Anlagenkonfiguration realisiert werden. Alle Leistungsverstärker werden permanent überwacht. Im Falle eines fehlerhaften Leistungsverstärkers kann ein Havarieverstärker diesen dynamisch ersetzen. Die Umschaltung erfolgt automatisch über das DOM. Die Lautsprecherleitungen werden permanent auf Kurzschluss, Erdschluss, Unterbrechung sowie Impedanzabweichung überwacht. Fehlerhafte Lautsprecherzonen werden rückwirkungsfrei getrennt. Ein DOM enthält Speicherkapazität für vorgespeicherte Nachrichten, die für Alarmierungstexte und -signale (Fluchtalarm, Entwarnsignal) und Aufmerksamkeitssignale (Gong) genutzt werden können. Die Lautstärke jeder Quelle und jedes Verstärkerkanals kann geregelt werden. Weitere Filter, wie z.B. parametrischer Equalizer, Hoch- und Tiefpass sowie Delays, sind ebenfalls verfügbar. Alle Störungen werden innerhalb von wenigen Sekunden normenkonform erkannt, angezeigt und protokolliert. Für Spezialanwendungen wie z.B. Tunnel können Delays bis zu 9,9 Sek. programmiert werden. Die Steuereinheit DOM 4-24 ist mit 4 unabhängigen Verstärkerkanälen ausgestattet, um insgesamt 24 Lautsprecherzonen oder 4 Lautsprecherringe in VARIODYN® D1 Loop Technology zu betreiben. Es besteht auch die Möglichkeit an einem DOM Stich- und Ringleitungstechnik zu mischen.

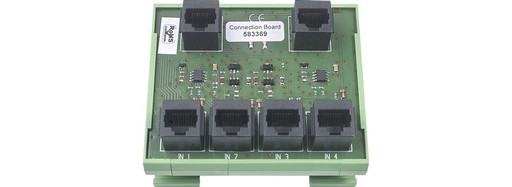

Das Connection Board stellt vier Eingänge und zwei Ausgänge in Kombination mit speziellen Anschlusskabeln zur Verfügung und wird in Verbindung mit der DOM Flex-Applikation 1-24 verwendet (siehe Dokumentation 798663), bei der ein DOM über nur einen Verstärkerkanal betrieben werden kann. Das Connection Board wird im Modulgehäuse für Hutschienenmontage geliefert und in dem Einbauschrank des VARIODYN® D1 Systems installiert. Systemvoraussetzungen: Steuereinheit - Systemsoftware DOM - ab Version V3.04R001 VARIODYN® D1 Comprio - ab Version V3.04R001

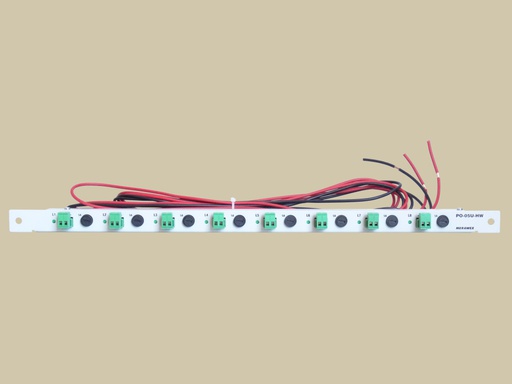

Baugruppe zum Einbau in den Standschrank zur Erweiterung der Anzahl der 24 V Ausgänge für den Anschluss von Geräten mit geringem Strombedarf. Die beiden Eingänge der Baugruppe 583374 werden jeweils an einen AUX Ausgang der Notstromversorgung angeschlossen. Sie erweitern einen AUX Ausgang auf jeweils 4 einzeln abgesicherte Ausgänge zum Anschluss von Geräten wie DOM, LWL – Konverter, usw. Die Strombelastbarkeit der 4 erweiterten Ausgänge beträgt insgesamt 5A. Pro Baugruppe 583374 stehen insgesamt 8 einzeln abgesicherte Ausgänge zur Verfügung.

Die System Kommunikationseinheit (SCU) dient als digitaler Audiospeicher für das VARIODYN® D1 Beschallungssystem. Es ist möglich, zur selben Zeit mehrere Audiodatenströme aufzunehmen und wiederzugeben.Die Verbindung zu den anderen VARIODYN® D1 Modulen wird über Ethernet realisiert und permanent überwacht.Die Audiospeicherung für verfügbarkeitskritische Alarmierungen und Meldungen für Evakuierungen erfolgt gemäß IEC EN 50849 in einem nichtflüchtigen Flash-Speicher. Die Speicherkapazität beträgt je nach Format ca. zwei Stunden.Weitere vorgespeicherte Nachrichten wie Durchsagen, Signale oder Werbetexte werden auf einer Festplatte gespeichert. Die Speicherkapazität beträgt dabei je nach Format ca. 1000 Stunden.Die SCU kann auch zum Protokollieren und Mitschneiden von Durchsagen verwendet werden. Diese werden ebenfalls im Speicher abgelegt und mit Datums-, Uhrzeit- und Auslöserangaben gesichert. Die automatische Zwischenspeicherung ermöglicht es, Durchsagen, die nicht alle Ziele erreichen können, bei Freiwerden dieser auszuspielen.Anschlüsse • Ethernet-Anschluss 100 Mbit/s • Netzanschluss • 24 V DC NotstromeingangAnzeigen • POWER-LED, HARDDISK-LED • ERROR-LED, STAND-ALONE-LEDHinweis: Nicht für sicherheitsrelevante Sprachmeldungen, diese müssen im DOM gespeichert werden.

Der TWI-RS232-Adapter dient zum Umsetzen des TWI-Busses auf RS232. Verwendung für spezielle Servicezwecke und Anschluss eines externen Systems (z.B. ESSER BMZ IQ8Control). Der TWI-RS232-Adapter wird entweder direkt oder über das mitgelieferte Cat5-Kabel an das DOM angeschlossen (hardwareabhängig).

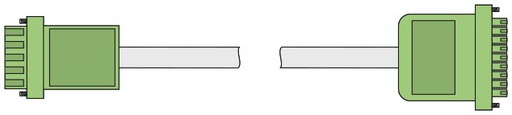

Vorkonfektionierte Havarieverkabelung bei Verwendung der DOM Applikation 1-18

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 18 Lautsprecherlinien. Der zweite Verstärkerkanal kann bis zu 6 Lautsprecherlinien betreiben.

Vorgefertigte Verkabelung zum Anschluss von zwei Verstärkerkanäle an jeweils 12 Lautsprecherlinien.

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 24 Lautsprecherlinien. Bei dieser DOM Applikation ist für die Verstärkereingänge das Connection Board 583369 erforderlich.

Vorkonfektionierte Verkabelung der 100 V Ausgänge des DOM4-8 zur Schrankrückwand; pro DOM4-8 ist 1 Stück anschließbar. Auch geeignet für die Verkabelung der Schaltkontakte des DOM4-x zur Schrankrückwand.
