Vorkonfektionierte Verkabelung der 100 V Ausgänge des DOM4-24 zur Schrankrückwand; pro DOM4-24 bis zu 4 Stück anschließbar.

Kabel zur Verbindung älterer Geräte der Generation 1 mit den aktuellen Geräteversionen ab der Generation 2.

Kabel zur Verbindung älterer Geräte der Generation 1 mit den aktuellen Geräteversionen ab der Generation 2.

Vorkonfektionierte Verkabelung von Leistungsverstärkern, 2 Kanäle (max. 100 V) zum DOM.

Vorkonfektionierte Verkabelung von Leistungsverstärkern, 4 Kanäle (max. 100 V) zum DOM.

Vorkonfektioniertes Kabel vom DOM zum 2-Kanal-Leistungsverstärker.

Die digitale Sprechstelle DCS15 dient zum Auswählen von Lautsprecherkreisen sowie zum Absetzen von Sprachdurchsagen und von diversen Gongs bzw. Alarmen. Sie verfügt über 12 frei konfigurierbare Tasten, 13 LED und ein Schwanenhalsmikrofon. Die Sprechstelle wird über ein Standard-Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio-Link) der DOMs (Digitales Output-Modul) angeschlossen. Sowohl alle Audiosignale als auch alle Steuersignale werden digital übertragen. Bis zu vier digitale Sprechstellen können an ein DOM angeschlossen werden. Jede digitale Sprechstelle kann im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und empfangen. Eine digitale Sprechstelle kann über ein Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen DKM18 erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 pro Sprechstelle steigern lässt. Die Funktion des Mikrofons in der digitalen Sprechstelle wird permanent akustisch überwacht. Die DCS15 RE stellt weiter einen externen Audioeingang und -ausgang zur Verfügung, die zum Anschluss von Einspielgeräten wie CD-Spielern oder Bandgeräten verwendet werden können.Hinweis: Redundanz bei EN 54-16 und mehr als ein Alarmierungsbereich.

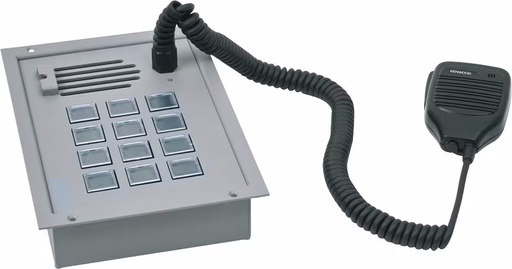

Die digitale Feuerwehrsprechstelle DCSF12 dient zum Auswählen von Lautsprecherzonen und zum Absetzen von Sprachdurchsagen sowie von diversen Gongs bzw. Alarmen. Die Sprechstelle wird über ein Standard Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio Link) der DOMs (Digitales Output Modul) angeschlossen. Alle Audio- und Steuersignale werden digital übertragen. Die Sprechstelle verfügt über 12 frei konfigurierbare Tasten, 13 LEDs und ein Handmikrofon mit eingebautem Lautsprecher. An ein DOM können bis zu vier digitale Sprechstellen angeschlossen werden. Dabei kann jede Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und auch empfangen. Eine digitale Sprechstelle kann mit einem Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen (DKM18) erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LEDs auf 120 steigern lässt.Die vom Lautsprecher ausgesendeten nicht hörbaren Überwachungsfrequenzen werden kontinuierlich vom Mikrofon aufgenommen. Ein Ausbleiben führt zur Fehlermeldung.Hinweis: Redundanz bei EN 54-16 Anwendung und mehr als ein Alarmierungsbereich.

Die digitale Sprechstelle DCS plus mit dem digitalen Tastenmodul DKM plus dient zum Wählen von Lautsprecherkreisen sowie zum Absetzen von Sprachdurchsagen und von verschiedenen Meldungen bzw. Alarmen. Die Sprechstelle wird über ein Standard- Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio-Link) des DOM (Digitales Output-Modul) angeschlossen. Sowohl alle Audiosignale als auch alle Steuersignale werden digital übertragen. Die Sprechstellen können wahlweise einfach oder redundant* angeschlossen werden. Diese Funktionalität ist über das Programmiertool „Designer" einstellbar. Die digitale Sprechstelle DCS plus ist mit 12 frei konfigurierbaren Tasten und den entsprechenden Anzeige LED’s ausgestattet. Falls die Anzahle der Tasten nicht ausreicht, kann die Sprechstelle mit digitalen Tastenmodulen DKM plus mit jeweils 18 frei konfigurierbaren Tasten erweitert werden. Es können bis zu sechs digitale Tastenmodule DKM plus angeschlossen werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 Stück pro Sprechstelle steigern lässt. Bis zu vier digitale Sprechstellen können an ein DOM angeschlossen werden. Natürlich kann jede digitale Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchsagen und Steuersignale ausgeben und auch empfangen. Eine digitale Sprechstelle kann bis zu 300 m abgesetzt werden (lässt sich auf 20 Kilometer bei LWL-Verkabelung erhöhen) und die Funktion des Mikrofons in der digitalen Sprechstelle wird permanent akustisch überwacht. Die DCS plus stellt weiter einen externen Audioeingang und -Ausgang zur Verfügung, die zum Anschluss von Einspielgeräten wie z.B. CD-Spielern verwendet werden können. Wenn gewünscht kann bei zwei oder mehreren Sprechstellen auch eine Interkomfunktion zwischen den Sprechstellen programmiert werden. Die digitalen Sprechstellen und das digitale Tastenmodul können in die Oberfläche eines Tisches eingebaut werden.

Der Alarmtransponder für VARIODYN® D1 stellt jeweils 2 überwachte Relaisausgänge für das VARIODYN® D1 zur Verfügung. Es arbeitet eigenständig, wird vom VARIODYN® D1 angesteuert und meldet im Falle einer Störung der Relaisline diese Meldung an das VARIODYN® D1.Der Transponder wird mit in den Standschrank des VARIODYN® D1 eingebaut. Für die Montage des Alarmtransponders für VARIODYN® D1 steht folgendes Gehäuse optional zur Verfügung: -788603.10 (für Hutschienenmontage im Gehäuse bzw. Standschrank)Die Spannungsversorgung des Alarmtransponders erfolgt über die systeminterne 24 V DC. Der Alarmtransponder wird am DOM und UIM bzw. VARIODYN® D1 Comprio angeschlossen. Pro Relaislinie können bis zu 10 optische Alarmgeber angeschlossen werden. Die optischen Alarmgeber finden Sie im aktuellen Brandmeldetechnik Katalog.

Überspannungsschutzmodul zum Schutz der 100 V Lautsprecherleitungen einer VARIODYN® D1 Sprachalarmanlage oder der Kontakt bzw. digitale Ein- und Ausgänge der Steuerkomponenten, wie DOM, UIM, CIM, Comprio. Das Überspannungsschutzmodul kann mit seinem Gehäuse zur Hutschienenmontage schnell und komfortabel im Standschrank untergebracht werden.

Kabelabfangschiene für DOM zur Montage in einem Schwenkrahmenschrank aus unserem Lieferprogramm. Die Kabelabfangschiene dient zur sauberen Kabelverlegung und Zugentlastung der Kabel hinter einem DOM. Es wird empfohlen pro DOM eine solche Kabelschiene zu verwenden.
