Komplettpaket zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control und Compact.

Das Feldbusinterface dient als Programmierschnittstelle zwischen der BMZ und dem PC/Notebook.

Des Weiteren ermöglicht das Feldbusinterface den direkten Anschluss einer Ringbusleitung zur komfortablen Überprüfung einer fertiggestellten Installation und der Beseitigung möglicher Verkabelungsfehler.

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen.
Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung.
Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2.

- Modularer Aufbau für Stand Alone- oder esserbus-Betrieb
- 2 Eingänge zur Überwachung externer Einrichtungen
- Auswahl der zu überwachenden Akkus mittels DIP-Schalter
- Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler
- Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine

Zentralenpaket mit einem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul (Art.-Nr.: 772479)

Warnung beim Verkauf des Produktes
Keine Nachricht

Der Prüfkopf SCORP 1001 kommt in ASD-Anlagen zum Einsatz. Der Prüfkopf ist dauerhaft am Ende eines Rohrabschnitts angebracht und kann je nach verwendetem Kabeltyp bis zu 100 m von der Steuereinheit entfernt sein. Zur Prüfung der Anlage wird ein schadloses und nicht verschmutzendes Prüfaerosol verwendet. Das Prüfaerosol ist ein handelszugelassenes, kontrolliertes und somit gleich bleibendes Prüfmittel. Entsprechend den Merkmalen des zu prüfenden Systems wird das Prüfmittel über eine einstellbare Zeitspanne kontrolliert und wiederholbar zugeführt. Das bietet den Vorteil der Reduzierung der Wahrscheinlichkeit einer Überdosierung und Kontamination durch exzessive Beaufschlagung mit Prüfaerosol.

Nachrüstung von ASD-Bestandsanlagen
Eine nachträgliche Installation des Prüfkopfes in vorhandenen ASD-Anlagen ist möglich

Lieferumfang
1x Prüfkopf für Punktmelder SCORP 1001

Der Scorpion-Prüfkopf für den Kontroller SCORP8000-011 ist dauerhaft neben dem Rauchmelder installiert.

Die wichtigsten Merkmale sind:
- Auf die Funktionsprüfung von Punktrauchmeldern zugeschnittene Raucherzeugung
- Die Dauer der Rauchzufuhr kann gemäß den Anforderungen des zu prüfenden Systems angepasst werden
- Die Reinigungsfunktion ermöglicht ein schnelleres Zurücksetzen des Melders und reduziert wiederholte Alarmauslösungen

Prüfkopf Scorp 2001-011 zum Einsatz in ASD-Anlagen.
Der Prüfkopf ist dauerhaft am Ende eines Rohrabschnitts angebracht und kann je nach verwendetem Kabeltyp bis zu 100 m von der Steuereinheit entfernt sein. Zur Prüfung der Anlage wird ein schadloses und nicht verschmutzendes Prüfaerosol verwendet. Das Prüfaerosol ist ein handelszugelassenes, kontrolliertes und somit gleich bleibendes Prüfmittel. Entsprechend den Merkmalen des zu prüfenden Systems wird das Prüfmittel über eine einstellbare Zeitspanne kontrolliert und wiederholbar zugeführt. Das bietet den Vorteil der Reduzierung der Wahrscheinlichkeit einer Überdosierung und Kontamination durch exzessive Beaufschlagung mit Prüfaerosol.

Nachrüstung von ASD-Bestandsanlagen:
- Eine nachträgliche Installation des Prüfkopfes in vorhandenen ASD-Anlagen ist möglich.

Technische Daten:
Abmessungen (L × B × H in mm) 155 × 54 34
Gewicht Standard in kg < 0,2
Luftfeuchtigkeit (Betrieb) 0 ... 95
(nicht kondensierend)
Luftfeuchtigkeit (Lagerung) in % 0 ... 90
(nicht kondensierend)
Schutzart IP20
Temperatur (Einsatz) in °C 0 ... +60
Temperatur (Lagerung) in °C -20 ... +70

Prüfkopf Scorp 2001-011 zum Einsatz in ASD-Anlagen.
Der Prüfkopf ist dauerhaft am Ende eines Rohrabschnitts angebracht und kann je nach verwendetem Kabeltyp bis zu 100 m von der Steuereinheit entfernt sein. Zur Prüfung der Anlage wird ein schadloses und nicht verschmutzendes Prüfaerosol verwendet. Das Prüfaerosol ist ein handelszugelassenes, kontrolliertes und somit gleich bleibendes Prüfmittel. Entsprechend den Merkmalen des zu prüfenden Systems wird das Prüfmittel über eine einstellbare Zeitspanne kontrolliert und wiederholbar zugeführt. Das bietet den Vorteil der Reduzierung der Wahrscheinlichkeit einer Überdosierung und Kontamination durch exzessive Beaufschlagung mit Prüfaerosol.

Nachrüstung von ASD-Bestandsanlagen:
- Eine nachträgliche Installation des Prüfkopfes in vorhandenen ASD-Anlagen ist möglich.

Technische Daten:
Abmessungen (L × B × H in mm) 155 × 54 34
Gewicht Standard in kg < 0,2
Luftfeuchtigkeit (Betrieb) 0 ... 95
(nicht kondensierend)
Luftfeuchtigkeit (Lagerung) in % 0 ... 90
(nicht kondensierend)
Schutzart IP20
Temperatur (Einsatz) in °C 0 ... +60
Temperatur (Lagerung) in °C -20 ... +70

Der Scorpion 25 Zugangspunkt wird speziell für die tragbaren Scorpion-Steuereinheiten verwendet, um Rauchabgabe in der Nähe eines Melders zu ermöglichen.

Die wichtigsten Merkmale sind:
- Dauerhaft installiert (Wandmontage)
- Speziell für den Scorpion-Prüfkopf gedacht
- Verwendung zusammen mit dem Scorpion 7000

Die mobile Scorpion-Steuereinheit SCORP 7000 kommt in ASD-Anlagen zum Einsatz. Die Ansteuerung eines dauerhaft am Ende eines Rohrabschnittes angebrachten Prüfkopfes erfolgt über die entsprechende fest installierte Anschlußdose SCORP25, an der die mobile Steuereinheit mit dem Verbindungskabel angeschlossen wird. Zur Prüfung der Anlage wird ein schadloses und nicht verschmutzendes Prüfaerosol verwendet. Das Prüfaerosol ist ein handelszugelassenes, kontrolliertes und somit gleich bleibendes Prüfmittel. Entsprechend den Merkmalen des zu prüfenden Systems wird das Prüfmittel über eine einstellbare Zeitspanne kontrolliert und wiederholbar zugeführt. Das bietet den Vorteil der Reduzierung der Wahrscheinlichkeit einer Überdosierung und Kontamination durch exzessive Beaufschlagung mit Prüfaerosol. Durch Aufzeichnung der Zeitpunkte der Aktivierung des Prüfsystems und der Alarmauslösung kann die Transportzeit gemessen werden. Ein Vergleich der gewonnenen Daten mit den gespeicherten Daten der Inbetriebnahme, von vorausgehenden Prüfungen und zulässigen Abweichungen ermöglicht die Beurteilung der Integrität des Ansaugsystems.

Merkmale:
- Zeitersparnis durch verbesserten Zugang
- Minimierung bzw. Wegfall von Arbeiten außerhalb der Betriebszeiten
- Zugelassener Auslösestoff
- Reduzierung der Wahrscheinlichkeit der Überdosierung
- Anerkennung von weltweit führenden Herstellern von ASD-Systemen
- Unterstützung bei der Einhaltung der nationalen und internationalen Standards für die Prüfung von Brandmeldeanlagen

Installation:
- Ausrüstung von Neuanlagen
- Nachrüstung von Bestandsanlagen
- Ein Scorpion-Prüfkopf am Ende jedes Rohrabschnittes
- Entfernung Steuereinheit-Prüfkopf max. 100 m
- Batteriebetrieben

Typische Anwendungsgebiete:
- Bereiche mit Zugangsbeschränkungen wie z. B. Justizvollzugsanstalten, militärische Anlagen, Banken, Reinräume oder Lagerhallen
- Rund um die Uhr zugängliche öffentliche Bereiche wie z. B. Flughäfen
- Bereiche mit durchgehendem Betrieb wie z. B. Fertigungsanlagen
- Gefahrenbereiche wie z. B. Aufzugsschächte

Lieferumfang
1× Mobile Steuereinheit incl. Verbindungskabel und Akku-Kabel SCORP60

Die Scorpion-Steuereinheit SCORP 8000 kommt in ASD-Anlagen zum Einsatz. An eine Steuereinheit können bis zu 8 ASD-Prüfköpfe angeschlossen werden. Die Prüfköpfe sind dauerhaft am Ende eines Rohrabschnitts angebracht und können je nach verwendetem Kabeltyp bis zu 100 m von der Steuereinheit entfernt sein. Zur Prüfung der Anlage wird ein schadloses und nicht verschmutzendes Prüfaerosol verwendet. Das Prüfaerosol ist ein handelszugelassenes, kontrolliertes und somit gleich bleibendes Prüfmittel. Entsprechend den Merkmalen des zu prüfenden Systems wird das Prüfmittel über eine einstellbare Zeitspanne kontrolliert und wiederholbar zugeführt. Das bietet den Vorteil der Reduzierung der Wahrscheinlichkeit einer Überdosierung und Kontamination durch exzessive Beaufschlagung mit Prüfaerosol. Durch Aufzeichnung der Zeitpunkte der Aktivierung des Prüfsystems und der Alarmauslösung kann die Transportzeit gemessen werden. Ein Vergleich der gewonnenen Daten mit den gespeicherten Daten der Inbetriebnahme, von vorausgehenden Prüfungen und zulässigen Abweichungen ermöglicht die Beurteilung der Integrität des Ansaugsystems.

Merkmale
- Zeitersparnis durch verbesserten Zugang und sequenzielle Prüfung mehrerer Geräte von einem Ort
- Minimierung bzw. Wegfall von Arbeiten außerhalb der Betriebszeiten
- Zugelassener Auslösestoff
- Reduzierung der Wahrscheinlichkeit der Überdosierung
- Anerkennung von weltweit führenden Herstellern von ASD-Systemen
- Unterstützung bei der Einhaltung der nationalen und internationalen Standards für die Prüfung von Brandmeldeanlagen

Installation:
- Ausrüstung von Neuanlagen
- Nachrüstung von Bestandsanlagen
- Ein Scorpion-Prüfkopf am Ende jedes Rohrabschnittes
- Bis zu 8 Scorpion-Prüfköpfe (SCORP 1001/SCORP2001) pro Steuereinheit
- Entfernung Steuereinheit-Prüfkopf max. 100 m
- Batteriebetrieben

Typische Anwendungsgebiete:
- Bereiche mit Zugangsbeschränkungen wie z. B. Justizvollzugsanstalten, militärische Anlagen, Banken, Reinräume oder Lagerhallen
- Rund um die Uhr zugängliche öffentliche Bereiche wie z. B. Flughäfen
- Bereiche mit durchgehendem Betrieb wie z. B. Fertigungsanlagen
- Gefahrenbereiche wie z. B. Aufzugsschächte

Lieferumfang
1× Steuereinheit incl. Einbaudose

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

Schutzart: IP 44 (mit Elektronikmodul)
Gehäuse: PC ASA-Kunststoff
Montage: aP
Gewicht: ca. 83 g (ohne Elektronikmodul)
Abmessungen: B: 133 mm H: 133 mm T: 36 mm

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.


- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

Handmeldergehäuse für Notfall- und Gefahrenmelder (NGRS-Melder) gemäß DIN VDE V 0827-1.

Mit dem Handmeldergehäuse 704909 und dem dazugehörigen Elektronikmodul (vorzugsweise 804901) kann der NGRS-Melder an ein entsprechendes System angeschaltet werden, über das eine Notfall- bzw. Gefahrensituation gemeldet werden soll, wie z.B. eine Sprachalarmanlage VARIODYN D1. Da beim NGRS Melder ein roter Auslöseknopf vorgegeben ist, muss beim Elektronikmodul die Kunststoffplatte mit dem schwarzen Auslöseknopf, gemäß der beiliegenden Beschreibung, gegen die beiliegende Kunststoffplatte mit dem roten Auslöseknopf getauscht werden.
NGRS = Notfall- und Gefahren- Reaktions- System.
Kunststoffplatte mit rotem Auslöseknopf, Einlegeschilder "Amok-Alarm", "Notfall" und "Polizei-Notruf"

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

Metallschlüssel Typ D, für alle Meldergehäuse in großer Bauform. Zum Öffnen & Schließen und Rückstellen des Druckknopfes aller Handmeldergehäuse in großer Bauform.

Mit dem Metall-Serviceschlüssel wird ausschließlich durch autorisierte Personen die Testfunktionalität des Handmelders ausgelöst und zurückgesetzt. Der Schlüssel ist für alle Elektronikmodule Art.-Nr. 80490x ab Index 05 und gelber Schließung geeignet.

Transparent, für kleine Handmelder. Dient als Schutz vor einer versehentlichen Auslösung.

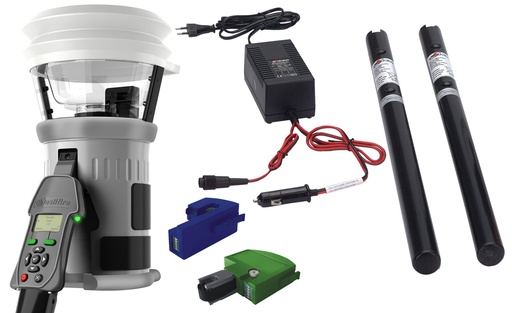

Testgerätekit Testifire 2001 zur Funktionsprüfung von punktförmigen Brandmeldern mit unterschiedlichen Sensoren. In diesem Prüfgerät werden die Auslösestoffe für Rauch, Wärme und CO (Kohlenmonoxid) erzeugt. Es ist damit kein Wechsel der Testgeräte bei unterschiedlichen Meldertypen mehr nötig.
Alle Brandmeldertypen können mit nur einem Testgerät überprüft werden. Das Prüfgerät ist geeignet für alle optischen Rauchmelder, Ionisationsmelder, CO-Melder und Wärmemelder. Es ermöglicht die schnelle und effektive Prüfung von Ein- und Mehrkriterienmeldern. Dabei kann die Prüfung der unterschiedlichen Sensoren nacheinander oder gleichzeitig für alle auf einmal erfolgen.
Die jeweiligen Prüfmittel werden zum Zeitpunkt der Prüfung aus der entsprechenden Patrone (Rauch oder CO) erzeugt.
Die Auswahl der Prüfmittel, und deren Kombination und Reihenfolge erfolgt menügesteuert über Tastatur und wird am Display dargestellt (mehrsprachig). So kann beispielsweise eine simultane oder eine serielle Prüfung oder auch eine Kombination davon auf einfachste Weise gewählt werden, die dann am Melder durchgeführt wird. Die Aktivierung des Testgeräts erfolgt automatisch, sobald der Melder die im Gerät integrierte Lichtschranke unterbricht. Zwischen den jeweiligen Prüfkriterien kann je nach Bedarf eine Reinigungsphase gewählt werden, damit die Sensorkammer für das nächste Prüfkriterium durch den integrierten Ventilator entraucht wird.
Das jeweils aktive Kriterium wird durch eine mehrfarbige LED-Anzeige dargestellt und ist auch aus großer Entfernung deutlich erkennbar. Der Füllstand der jeweiligen Prüfmittelpatrone kann am Display angezeigt werden. Es werden automatisch Warnhinweise angezeigt, beispielsweise wenn eine Patrone bald leer ist. Die Patronen bieten im Vergleich zu Spraydosen eine viel höhere Ergiebigkeit.
Die Stromversorgung des Testkopfs erfolgt über NiMH-Akkus (Nickel-Metallhydrid-Akkumulator) im Adapter zwischen Testkopf und Teleskopstange. Die Ladung des Akkus erfolgt mit dem Ladegerät wahlweise am Netz (100-230 V AC) oder an 12 V DC (Kfz-Zigarettenanzünder).

Zur Installation in staubiger und feuchter Umgebung.
Der IP-Schutz schützt den IQ8Quad, ES Detect Meldersockel gegen Eindringen von Staub und Feuchtigkeit. Er erhöht den Schutz auf IP 42.
Zur einfachen Befestigung an der Oberseite des Sockels ist der IP-Schutz mit einer Klebefolie ausgestattet.

1 VE = 10 Stück

Mikroprozessorgesteuertes Feuerwehranzeigetableau nach DIN 14675 als zusätzliche Anzeigeeinrichtung einer FlexES Brandmelderzentrale. Serielle Anbindung an die Brandmelderzentrale über die RS485-Schnittstelle. Zusätzlich kann über RS232 ein serielles Feuerwehrbedienfeld angebunden werden. Sowohl konventioneller als auch redundanter Betrieb über Adapter ADP-N3E gemäß DIN 14675 möglich.
Die Sammelanzeigen und Bedientasten ermöglichen der Feuerwehr eine einheitliche Indikation der Zustände vor Ort. Bis zu 4.000 über PC programmierbare Zusatztexte, ein Ereignisspeicher und die Möglichkeit einer kurzschluss- und unterbrechungstoleranten Ringbus-Installation gewährleisten höchste Sicherheit. Die ESPA-Schnittstelle ermöglicht eine direkte, nicht galvanisch getrennte Anbindung an eine TK- oder Personenrufanlage.
Ausführung nach DIN 14662: Z-2012

VdS-Anerkennung: G 205076

Betriebsspannung: 10 ... 30 V DC
Ruhestrom: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 40 mA
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Auslauf Q3 / 2023
