SmartCell Funk-Sirene in rot, nach EN54-3
- Schnell und einfach zu installieren
- 32 auswählbare Tonarten inklusive DIN Ton 33404
- Kompaktes formschönes Design
- Eingebauter Verriegelungsmechanismus
- Sirene mit 95 dB.
- Bis zu 32 AP-Signalgeber im System möglich
- Lieferumfang 3 × 3,6 V Lithium Batterien, Verriegelungsmechanismus

Technische Merkmale
- Batterie 3 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 × 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (Durchmesser × H) 110 × 58 mm
- DIN 33404 Ton in 89 dB(A) auf 1 m
- Gewicht 290 g
- Schutzart IP21C
- Gehäusefarbe: Rot
- Zugelassen gemäß: EN54-3, EN54-13 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00428

SmartCell Duales Funk - Eingangs- und Ausgangsmodul - grau - für Feuer-Meldergruppen - EN54-18
- Funk-Dual Eingang- und Ausgangsmodul EN54-18
- Vollständig drahtlose Kommunikation mit der Funk-Steuerzentrale
- Schnell und einfach zu installieren
- Zwei widerstandsüberwachte Eingänge
- Zwei potentialfreie Ausgänge
- Statusanzeige LED am Gehäuse
- Lieferumfang 3 x 3,6 V Lithium Batterien, EOL- und Alarm- Widerstände und Dichtungsschutz

Technische Merkmale
- Batterie 3 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 x 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (B x H x T) 150 x 200 x 55 mm
- Zwei separat frei programmierbare überwachte Eingänge für Feuer Alarme, Störungen, technischeAlarme, und zwei zusätzliche Wechsel-Relais-Kontakte 30VAC/1A schaltend
- Widerstände zur Überwachung der zwei separaten Eingänge beiliegend
- Gewicht 450 g
- Farbe - Grau
- Schutzart IP21C
- Zugelassen gemäß: EN54-18, EN54-13 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00269

SmartCell Funk-Handfeuermelder in rot, nach EN54-11
- Schnell und einfach zu installieren
- Inklusive transparenter Schutzklappe
- Kompaktes Design
- Eingebauter Verriegelungsmechanismus
- Optionaler Sabotageschutz gegen unbeabsichtigte Auslösung
- Lieferumfang 2 x 3,6 V Lithium Batterien, Abdeckschutzkappe und Verriegelungsmechanismus

Technische Merkmale
- Batterie 2 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 x 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (BxHxT) 92 x 97 x 47 mm
- Gewicht 199 g
- Schutzart IP21C
- Gehäusefarbe: Rot
- Zugelassen gemäß: EN54-11, EN54-13 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00266

SmartCell Dualer Funk - Rauch- und Wärmemelder in weiß mit Sirene und Blitzleuchte weiß, nach EN54-3/-5/-7/-23
- Schnell und einfach zu installieren
- Kompaktes einzigartiges Design
- Flexible Erkennung; Rauch und/oder Wärme
- Eingebauter Verriegelungsmechanismus
- 32 auswählbare Tonarten inklusive DIN Ton 33404
- Integrierte EN54-23 Blitzleuchte (weiß blitzend)
- VAD Blitzreichweite C-3-12
- Integrierte Sirene mit 93dB
- Detektionsbereich bis 80 m²
- Lieferumfang 3 × 3,6 V Lithium Batterien, Abdeckschutzkappe und Verriegelungsmechanismus

Technische Merkmale
- Batterie 3 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 x 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (Durchmesser × H) 110 × 61 mm
- DIN 33404 Ton in 89 dB(A) auf 1 m und Blitzleuchte VAD weiß aufblitzend
- Blitzreichweite C-3-12
- Gewicht 258 g
- Schutzart IP21C
- Gehäusefarbe: Weiß
- Zugelassen gemäß: EN54-3, EN54-5, EN54-7, EN54-13, EN54-23 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00268

! Auf Grund von Hersteller seitigen Lieferengpässen kann keine kurzfristige Bestätigung und Lieferung erfolgen!

SmartCell Dualer Funk - Rauch- und Wärmemelder in weiß mit Sirene, nach EN54-3/-5/-7
- Schnell und einfach zu installieren
- Kompaktes einzigartiges Design
- Flexible Erkennung; Rauch und/oder Wärme
- Eingebauter Verriegelungsmechanismus
- Integrierte Sirene mit 93 dB
- 32 auswählbare Tonarten inklusive DIN Ton 33404
- Detektionsbereich bis 80 m²
- Lieferumfang 3 x 3,6 V Lithium Batterien, Abdeckschutzkappe und Verriegelungsmechanismus

Technische Merkmale
- Batterie 3 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 × 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (Durchmesser × H) 110 × 58 mm
- DIN 33404 Ton in 89 dB(A) auf 1 m
- Gewicht 235 g
- Schutzart IP21C
- Gehäusefarbe: Weiß
- Zugelassen gemäß: EN54-3, EN54-5, EN54-7, EN54-13 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00268

! Aufgrund von Hersteller seitigen Lieferengpässen kann keine kurzfristige Bestätigung und Lieferung erfolgen!

SmartCell Dualer Funk - Rauch- und Wärmemelder in weiß, nach EN54-5/-7
- Schnell und einfach zu installieren
- Kompaktes einzigartiges Design
- Flexible Erkennung; Rauch und/oder Wärme
- Eingebauter Verriegelungsmechanismus
- Detektionsbereich bis 80 m²
- Lieferumfang 3 x 3,6 V Lithium Batterien, Abdeckschutzkappe und Verriegelungsmechanismus

Technische Merkmale
- Batterie 3 Stück Lithium Batterie Type ER14505 Mignon AA 3,6 Volt 2400mAh Abmessungen 50,5 x 14,5mm
- Betriebsfrequenz 868MHz - X5
- Abmessungen (Durchmesser x H) 110 x 58 mm
- Gewicht 235 g
- Schutzart IP21C
- Gehäusefarbe: Weiß
- Zugelassen gemäß: EN54-5, EN54-7,EN54-13 und EN54-25
- CPR-Zertifikat DoP: 0359-CPR-00265

SmartCell-Funk-Brandwarnanlage - 230 VAC - (ohne Kommunikationsmodul) - für 32 Funk-Brandmelder & 32 Informationsdetektoren

- deutsche Beschriftung - weiß/schwarz
- Vollständig kabellose Brandwarnanlage nach DIN VDE V 0826-2 und ASR 3 und 2.2
- Schnell und einfach zu installieren
- Kompaktes formschönes Gehäuse
- OLED-Display mit 80 Zeichen mit Klartextanzeige für Alarm-, Stör- und
Statusmeldungen
- EN54-2/-4/-13/-21/-25 zugelassen
- Inklusive Netzteil und Notstrombatterie für 48h
- 2 überwachte Eingänge, 2 potentialfreie Ausgangsrelais (Feuer, Störung)
- Aufnahme des optionalen internen Kommunikationsmodul GSM, Ethernet für
SmartCell Services-Cloud zum SMS und E-Mail-Versand
- Bidirektionale Funk-Übertragung mit automatischem Frequenzstörwechsel nach
EN54-25 und VdS
- Überprüft alle 200 Sekunden die Funkstrecke mit programmierbarer Lebend-
Anzeige
- Optische Funkreichweitenanzeige am Melder für einfachste Inbetriebnahme
- Wartungserinnerung mit Report via SMS und E-Mail programmierbar

Technische Merkmale
- Spannungsversorgung: 230VAC/50Hz
- Kabeleinführungen: 4 ober- / 4 unterhalb
- Abmessungen (B x H x T): 275 x 220 x 80 mm
- Gewicht 1550 g
- Schutzart IP30
- Farbe - Weiß / Front schwarz
- Zulassungen gemäß EN54-2, EN54-4, EN54-13, EN54-21 und EN54-25
- Betriebsfrequenz 868 bis 870 MHz
- CPR -Zertifikat DoP: 0359-CPR-00272

Feuerwehreinsatzleiter, Sprossenstehleiter mit beidseitig besteigbaren Aluminium-Sprossen, geeignet für den Feuerwehreinsatz.

Mit gebördelten Sprossen und verschraubten Metallgelenken für maximale Stabilität.
Hochfeste Aluminium-Gelenke
Verschraubte Gelenk- und Gurtverbindungen
Rutschhemmende, rundum profilierte, 30 mm tiefe Sprossen
Rutschhemmende Fußstopfen (SafetyCap)
Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung
4 Eckaussteifungen zur Erhöhung der Stabilität
Sicherungslaschen für einen sicheren Transport
- Erfüllt die Traversenpflicht gemäß neuer DIN EN 131
- mit GS-Prüfsiegel
- 2×6 Sprossen
- Standhöhe max.: 105 cm
- Arbeitshöhe: 305 cm
- Grundfläche ca.141 x 560 cm
- Eigengewicht: 6,3 kg
- Maximale Belastung: 150 kg

Redundanzmodul DIN14675 für FAT DIN 14662 und FBF DIN 14675-Schnittstellenmodul mit VdS-Anerkennung G204085 zum redundanten Anschalten eines FATs
(Fabr.SCHRANER) als Feuerwehr-Erstinformation und eines digitalen FBFs (Fabr. SCHRANER) an eine genormte BMZ-Schnittstelle nach DIN 14661

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- die genormten FBF-Schnittstellen der BMZ wird an das in der BMZ einzubauende Koppelmodul geführt
- die Daten werden am Koppelmodul umgesetzt und adernsparend an die serielle Kommunikationsschnittstelle des FBF's gesendet
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses
montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg

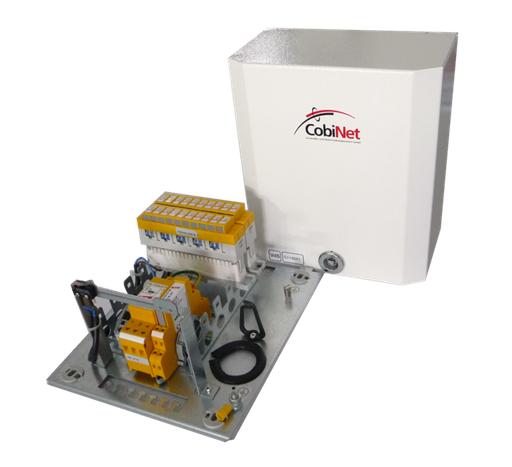

Überspannungsschutz-Verteiler FEC. Zum Schutz von el. Installationen in Gebäuden bei Blitzeinschlag in einem freistehenden Schraner Feuerwehreinsatzcenter. Es können die Leitungen von FAT, FBF, FSD, FSE, Blitzleuchte, Informationsleuchte , sowie ein Beleuchtungs-Heizungsmodul abgesichert werden.

VdS-anerkanntes Klasse-C-Verteilergehäuse für Einbruchmeldeanlagen.Gehäuse inkl. Deckelkontakt. Deckelkontakt bereits werkseitig in die Sabotagelinie des FSD eingebunden. Verschließ- und plombierbar. Aufputz-Montage im Innenbereich. Bestückt mit Überspannungs-Ableitern für FAT, FBF, FSD, FSE, Blitzleuchte, Informationsleuchte, Beleuchtungs-Heizungsmodul.
- Maße (B x H x T): 200 x 233 x 120 mm
- RAL 9016 (verkehrsweiß)
- VdS-Nr.: G114041
- Schutzart: IP 42
- Haube allseitig geschlossen
- Deckelkontakt (Mikroschalter, empfohlene Belastung bis 30 V, bis 400 mA)
- Rangierdrahtführungen aus Kunststoff
- Gewicht: ca. 2,3 kg
Im Lieferumfang enthalten:
- Montagematerial für Wandmontage
- Bedienungsanleitung
- Wandabstandshalter für Kabeleinführung von hinten
- Vierkant-Vorreiber mit Plombiermöglichkeit
- Sicherheitsfolienaufkleber als Schlosssiegel
- Beschriftungsrahmen

Brandmelderzentrale Compact mit deutscher Frontfolie.
VdS-Anerkennung: G 214072

Leistungsmerkmale:
- esserbus®-PLus integriert
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit
Stichleitungsabgängen
- Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch /
akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)
/Meldergruppen
- Bis zu 32 esserbus®-Koppler
- Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
- Bis zu 20 IQ8Alarm-Signalgeber
- Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, max. 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A-, zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Meldergruppeneinzelanzeige integriert
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung,
Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher für 10.000 Ereignisse

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 V/12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30 Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21390140811

Zusätzliche Informationen:
Die Compact wird mit der Programmiersoftware tools 8000 (Art.-Nr. 789861) direkt via USB programmiert.

Der integrierte Ringbus unterstützt esserbus® / esserbus®-PLus Teilnehmer, jedoch ohne Funktechnik IQ8Wireless.

An der RS485-Schnittstelle wird die Feuerwehrperipherie (FBF, FAT) FX808382, FX808380, FX808383 oder das abgesetzte Bedienteil FX808460 bzw. FX808461.10 betreiben.

Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.

Brandmelderzentrale ES Line mit 8 Meldergruppen mit deutscher Frontfolie.
VdS-Anerkennung: G 212165

Leistungsmerkmale:
- 8 Meldergruppen mit bis zu 30 Meldern pro Meldergruppe
- Grosses LCD-Display mit 8 Zeilen x 40 Zeichen
- Meldergruppeneinzelanzeige integriert
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung über Bedieneinheit - ohne Service-PC
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA)
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
- RS485-Schnittstelle zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung
oder Zweigruppenabhängigkeit zwischen den Meldergruppen
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher bis zu 10.000 Ereignisse

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30
Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21233141217

Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.

Multisensormelder mit integriertem Rauch-, Wärme- und Gassensor (CO) zur präventiven Erkennung eines Brandes. Frühzeitige Erkennung von Schwelbränden bis hin zu offenen Bränden durch die kombinierte Auswertung von Streulicht, Temperatur und Gas. Alarmauslösung bei einer für Menschen lebensbedrohlichen Konzentration von dem geruchlosen Gas Kohlenmonoxid (CO).
Technischer Alarm (TAL) bei Überschreitung einer CO-Konzentration programmierbar.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:
- Das rote Handmeldergehäuse wird nur mit dem Piktogramm (wie abgebildet) gemäß EN 54-11 ausgeliefert.
- Wir weisen darauf hin, dass gemäß EN 54-11 die Beschriftung des Handfeuermelders zwingend mit dem Symbol des brennenden Hauses zu erfolgen hat.

Lieferumfang:
- Gehäuse mit Glasscheibe (704910)
- Kunststoffschlüssel (769910)

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff
Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:
- Das Elektronikmodul 804902 im blauen Gehäuse entspricht der EN12094-3 und
kann somit als elektrischer Stopp-Taster für Gaslöschanlagen in trockenen, nicht
explosionsgefährdeten Betriebsstätten eingesetzt werden.
- Für den Einsatz des Handmelders in einer anderen Anwendung, beispielsweise als
Brandwarn-Handmelder, sind werkseitig bedruckte Einleger beigestellt.

Lieferumfang:
Beschriftungsfoliensatz (weiß) für die unterschiedlichen internationalen Anwendungen

Der technische Alarmbaustein IQ8TAL ist ein vollwertiger Busteilnehmer zur Anschaltung an die BMZ IQ8Control und FlexES Control und ermöglicht die Erfassung und Weiterleitung von technischen Alarmen. Der IQ8TAL verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder als Schließer konfiguriert werden. Der IQ8TAL benötigt keine separate Spannungsversorgung. Zur Erhöhung der IP-Schutzart kann das optionale IP-Schutz Kit (Art.-Nr. 704965) verwendet werden. Mit dem beiliegenden Schlüssel kann die Funktionalität des technischen Alarmbausteins getestet werden und der Alarmzustand direkt am IQ8TAL wieder zurückgestellt werden.
VdS-Anerkennung: G 209138

Leistungsmerkmale:
- Ein Kontakteingang und ein potenzialfreier Relaisausgang
- Spannungsversorgung über den Feldbus
- Test- und Resetfunktion
- Optional höherer IP-Schutz
- Inverse-Überwachungsfunktionalität des Eingangs programmierbar (1k Widerstand
Ruhe/10k Widerstand Feuer)
- Integrierter Dual-Highspeed-Isolator
- max. 127 IQ8TAL pro Ringleitung möglich

Technische Daten:
Ruhestrom @ 19 V DC ca. 45 μA
Kontaktbelastung Relais 30 V DC/AC/1 A
Betriebsanzeige grüne LED Alarmanzeige rote LED
Anschlussklemmen max. 1,5 mm² (AWG 30-14)
Anwendungstemperatur -20 °C ... 70 °C
Lagertemperatur -30 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43, IP 55 mit 704965 Gehäuse PC/ASA Kunststoff
Farbe blau (ähnlich RAL 5015)
Gewicht ca. 110 g
Abmessungen B: 88 mm H: 88 mm T: 21 mm
B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse)
Leistungserklärung DoP-20792130701

Zusätzliche Informationen:
- Für die Auf-Putz-Montage wird zusätzlich das Montagegehäuse Art.-Nr. 704981
benötigt.
- Kompatibel mit allen IQ8Control-Systemen mit Firmware V3.08 und tools 8000
V1.14 oder höher.

Lieferumfang:
Widerstände: 2 x 10 k (Abschluss), 1 x 1 k (Alarm), 1 x 6 k8 (Inverse-Betrieb)

Zentralenpaket mit zweitem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

IQ8Control C Basis Paket
- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus
- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

IQ8 Control M Basis Paket

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)
