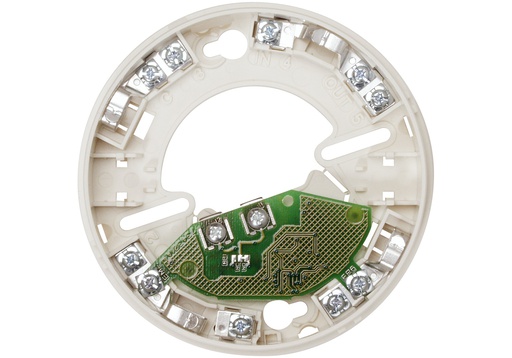

Meldersockel mit Relaiskontaktausgang, für Melderfamilie ES Detect. Geeignet für 48-V-DC-Betrieb. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Öffner. Eine typische Anwendung für diesen Sockel mit ES Detect Melder ist die Überwachung von Mobilfunkstationen.

Leistungsmerkmale:
System Nutzen:
- Optimal abgestimmt auf die BMZ ES Line.
- Mit Multisensordetektoren für die Erkennung aller Brände selbst unter
schwierigsten Betriebsbedingungen
- Bis zu 30 Melder pro Meldergruppe.

Zuverlässige Detektion:
- Gleichmäßige Ansprechempfindlichkeit unterschiedlichen Brandarten
- Großer Abstand zwischen Signal- und Störungsgrößen durch spezielles Sensor-
und Elektronikdesign zur Unterdrückung elektromagnetischer Einflüsse
- Automatische Anpassung an variierende Umwelteinflüsse
- Elektronische Kompensation von Langzeiteinflüssen bei Verschmutzung oder
Alterung

Zuverlässige Täuschungsalarmunterdrückung:
- Hohe Täuschungsalarmsicherheit durch zeitliche Auswertung unterschiedlicher
Sensorkriterien
- Ausgrenzung nicht brandtypischer Signalverläufe durch spezielle Filteralgorithmen
- Automatische Selbstüberwachung der Melderelektronik
- Automatische Selbstüberwachung der Sensoren auf Funktion und Zustand

Wartung:
- Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem
Lichtleitteller
- Betriebsstunden-, Alarm- und Störungszähler in jedem Melder integriert
- Mit Standard-Service-PC und über Feldbusinterface Betriebsdatenabfrage aller
Melder einer Gruppe
- Melder-LED für Alarmanzeige und als Identifikationsanzeige im Service (bei
Wartung mit tools 8000)

Umfangreiches Zubehör:
- Standardsockel und Relaissockel
- Sockeladapter für Deckeneinbau
- Staubschutzkappen optional für Brandmelder und Meldersockel
- Bausatz für abgehängte Montage

Technische Daten:
Betriebsspannung 42 ... 58 V DC
Alarmstrom @ 9 V DC 9 mA
Kontaktbelastung Relais 30 V DC / 1A, 60 V DC / 0,45 A
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 80 g
Kabeleinführung seitlich oder durch Bodenplatte
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²)
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad Meldern verwendbar!
- Nicht für den Einsatz im esserbus® und esserbus®-PLus Ringbus verwendbar!
- Enthalten in Art.-Nr. 800361.10.
- Ersatzartikel für Art.-Nr. 781582

Lieferumfang:
Melder ohne Sockel

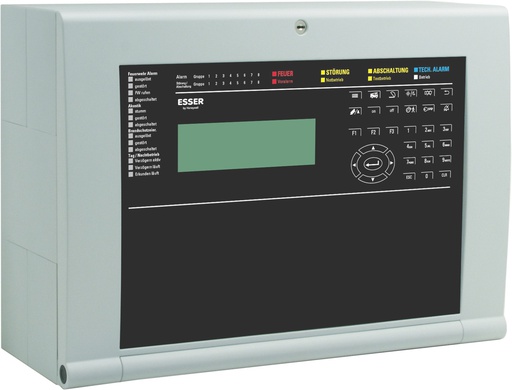

Brandmelderzentrale Compact mit deutscher Frontfolie.
VdS-Anerkennung: G 214072

Leistungsmerkmale:
- esserbus®-PLus integriert
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit
Stichleitungsabgängen
- Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch /
akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)
/Meldergruppen
- Bis zu 32 esserbus®-Koppler
- Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
- Bis zu 20 IQ8Alarm-Signalgeber
- Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, max. 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A-, zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Meldergruppeneinzelanzeige integriert
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung,
Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher für 10.000 Ereignisse

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 V/12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30 Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21390140811

Zusätzliche Informationen:
Die Compact wird mit der Programmiersoftware tools 8000 (Art.-Nr. 789861) direkt via USB programmiert.

Der integrierte Ringbus unterstützt esserbus® / esserbus®-PLus Teilnehmer, jedoch ohne Funktechnik IQ8Wireless.

An der RS485-Schnittstelle wird die Feuerwehrperipherie (FBF, FAT) FX808382, FX808380, FX808383 oder das abgesetzte Bedienteil FX808460 bzw. FX808461.10 betreiben.

Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip sind im Melder eine Blitzleuchte, ein Warntongeber sowie ein Sprachalarmgeber integriert.
Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Blitzleuchte:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Hohe Blitzenergie

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Sprachdurchsage mit Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignal Wiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton
- Sprachausgabe in 5 unterschiedlichen Landessprachen
- 5 vorprogrammierte Alarmtexte pro Landessprache

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 90 μA
Ruhestrom @ BMZAkku ca. 500 μA @ 42 V
Lastfaktor 3
Blitzenergie ca. 3 J
Lichtstärke max. 15,8 cd peak/2,63 cd effektiv
Blitzleuchte rot
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
EN 54-3 akustischer Sprachsignalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Lieferumfang:
Programmiert mit 5 Standard-Landessprachen (DE/GB/FR/ES/IT).

Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit integraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204060

Technischen Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-17:2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20104130701

Multisensormelder mit integriertem optischen Rauch und -Wärmesensor, mit zeitlicher Signalanalyse und gewichteter Verknüpfung der Daten beider Melderfunktionen zur Erkennung von Schwelbränden und Bränden mit hoher Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

Multisensormelder mit integriertem optischen Rauch- und Wärmesensor. Die optische Messkammer ist mit einer Sensorik ausgestattet, welche die Detektion von offenen Bränden, Schwelbränden und Bränden mit hoher Wärmeentwicklung ermöglicht. Durch diese Detektionseigenschaften, insbesondere bei offenen Bränden, wird der klassische Ionisationsmelder ersetzt. Hierdurch ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen.
Der OTblue Multisensor ist ein Prozessanalogmelder mit zeitlicher Signalanalyse, gewichteter Verknüpfung der Sensordaten, dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205071

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20113130701

Multisensormelder mit integriertem Rauch-, Wärme- und Gassensor (CO) zur präventiven Erkennung eines Brandes. Frühzeitige Erkennung von Schwelbränden bis hin zu offenen Bränden durch die kombinierte Auswertung von Streulicht, Temperatur und Gas. Alarmauslösung bei einer für Menschen lebensbedrohlichen Konzentration von dem geruchlosen Gas Kohlenmonoxid (CO).
Technischer Alarm (TAL) bei Überschreitung einer CO-Konzentration programmierbar.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

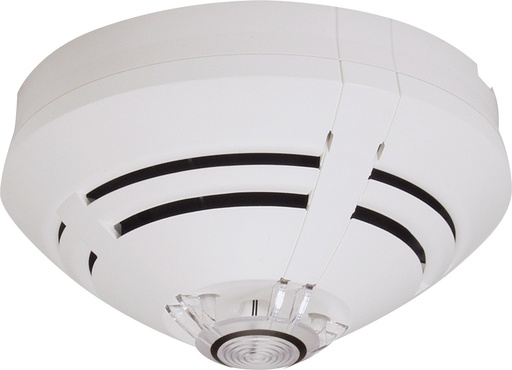

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit schnellem Temperaturanstieg und integrierter Maximalwertauslösung zur Erkennung von Bränden mit langsamen Temperaturanstiegen. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204059

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-5 A1R / -17:2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20103130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit ausgeprägter Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204058

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54 - 5 A1S / -17 : 2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20102130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring.

Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
- Stromaufnahme 5 µA (ohne Melder, Relais aktiv)
- Kontaktbelastung Relais 30 V DC/1 A
- Anschlussklemmen Ø 0,6 mm bis 2 mm²
- Anwendungstemperatur -20 °C ... 72 °C
- Lagertemperatur -25 °C ... 75 °C
- Rel. Luftfeuchte < 95 % (ohne Betauung)
- Material ABS
- Farbe weiß, ähnlich RAL 9010
- Gewicht ca. 80 g
- Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²),
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad mit integriertem Alarmgeber Typ 802382,
802383, 802384, 802385 und 802386 sowie 802385.SVxx und 802386.SVxx
verwendbar!

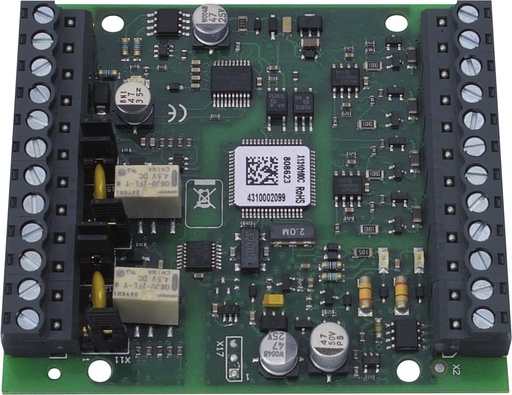

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung der BMZ IQ8Control/FlexES Control / Compact. Es besteht die Möglichkeit, automatische Standardmelder oder Handmelder ohne Adressierung anzuschließen. Zusätzlich stehen zwei programmierbare Relaisausgänge zur Verfügung. Zum Anschluss von Brandmeldern und zur Ansteuerung von Alarmgebern und Brandfallsteuerungen ist die Überwachung über die EOL-Abschlusselemente (Art.-Nr. 808624/808626) erforderlich. Zur Anschaltung von potenzialfreien Kontakten können die beiliegenden Widerstände benutzt werden.

Die Projektierung der anschaltbaren Alarmgeber erfolgt über ein Berechnungstool, das Bestandteil der Programmiersoftware tools 8000 (ab Version V 1.15) ist. Der esserbus®-Alarmierungskoppler benötigt grundsätzlich eine externe Spannungsversorgung. Für den Betrieb an 12 V DC ist zusätzlich der optionale Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung des esserbus®-Alarmierungskopplers kann in der Betriebsart überwacht programmiert werden. Zur normenkonformen Überwachung der Meldergruppeneingänge ist das Abschlusselement EOL-I (Art.-Nr. 808626) zu verwenden, von angebundenen Alarmgebern das EOL-O (Art.-Nr. 808624).

Bitte beachten Sie: An einem Alarmierungskoppler dürfen gem. VDE0833-2 Brandmelder von maximal einem Meldebereich und Alarm- bzw. Signalgeber eines Alarmierungsbereiches angeschlossen werden.
VdS-Anerkennung: G 210020

Leistungsmerkmale:
- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Standard-Brandmeldern und Signalgebern
- Leitungsüberwachung gem. EN 54-13
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge
- max. 100 esserbus®-Koppler pro Brandmelderzentrale
- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- Kein Einsatz von EOL-I und EOL-O Abschlusselementen bei BMZ 800x

Pro Relaisausgang:
- max. 10 konventionelle Signalgeber und Blitzleuchten (Berechnungstool der
Service- und Programmiersoftware tools 8000 beachten).

Pro Gruppeneingang:
- max. 30 Automatische Brandmelder Serie 9000 / ES Detect / IQ8Quad ohne
Trenner und mit EOL-I Überwachung
- max. Anzahl Automatische Brandmelder mit 10KOhm Überwachung gem.
Kompatibilitätsliste
- max. 10 Standard Handmelder / MCP / Sondermelder / Manuelle
Auslösevorrichtungen und mit EOL-I Überwachung bzw. mit 10KOhm Überwachung

Technische Daten:
Betriebsspannung 10 ... 28 V DC
Ruhestrom @ 12 V DC ca. 12 mA
Stromaufnahme max. 120 mA @12 V DC
Kontaktbelastung Relais 30 V DC/1 A
Umgebungstemperatur -10 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 (im Gehäuse)
Gewicht ca. 28 g
Abmessungen B: 82 mm H: 72 mm T: 20 mm
Leistungserklärung DoP-21057130701

Zentralenpaket mit zweitem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:

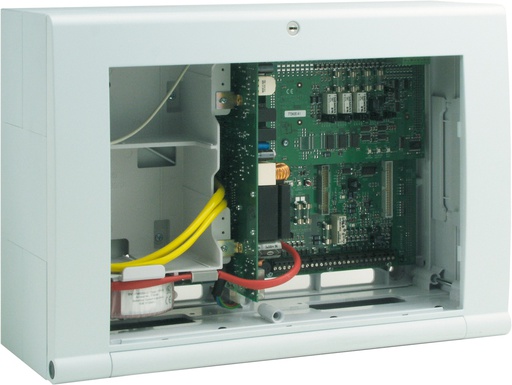

- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

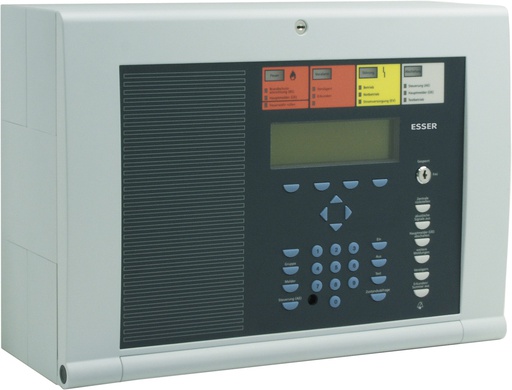

IQ8Control C Basis Paket
- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus
- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

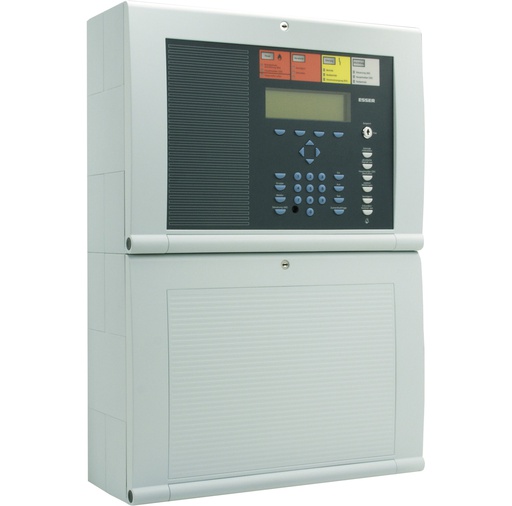

IQ8 Control M Basis Paket

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:

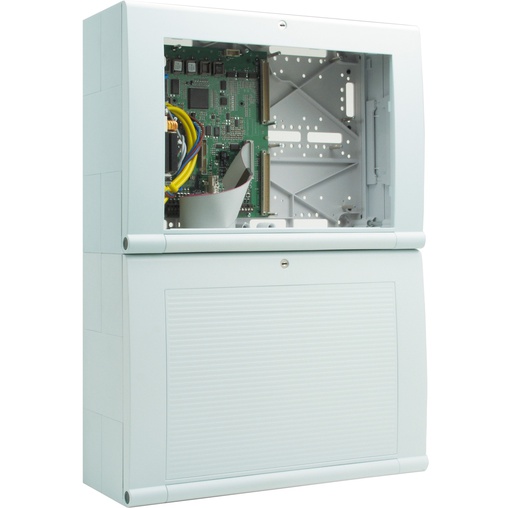

- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Komplettpaket zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control und Compact.

Das Feldbusinterface dient als Programmierschnittstelle zwischen der BMZ und dem PC/Notebook.

Des Weiteren ermöglicht das Feldbusinterface den direkten Anschluss einer Ringbusleitung zur komfortablen Überprüfung einer fertiggestellten Installation und der Beseitigung möglicher Verkabelungsfehler.

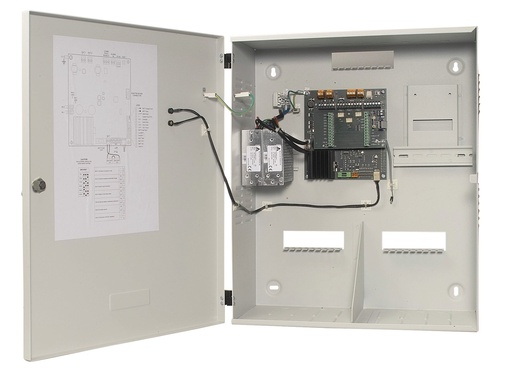

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen.
Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung.
Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2.

- Modularer Aufbau für Stand Alone- oder esserbus-Betrieb
- 2 Eingänge zur Überwachung externer Einrichtungen
- Auswahl der zu überwachenden Akkus mittels DIP-Schalter
- Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler
- Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine

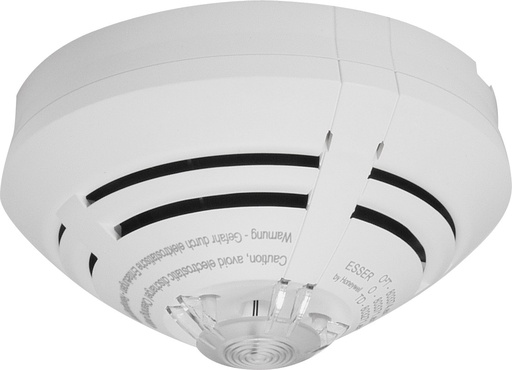

Multisensormelder mit zwei integrierten optischen Rauchsensoren mit unterschiedlichen Streulichtwinkeln sowie zusätzlicher Thermomeldersensorauswertung zur Erkennung von Schwelbränden bis hin zu offenen Bränden mit gleichmäßigem Ansprechverhalten. Vergleich der Rauchsensorsignale zur Rauchklassifizierung und Reduzierung von Täuschungsalarmen, beispielsweise durch Wasserdampf oder Staub. Durch die hervorragenden Detektionseigenschaften ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen. Der O²T Multisensormelder ist auch für höhere Anwendungstemperaturen bis +65 °C geeignet. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige. Softadressierung und separate Betriebsanzeige nur im Betrieb an esserbus®/esserbus®-PLus möglich. IQ8Quad Melder ohne Leitungstrenner, speziell für den Einsatz in Ex-Bereichen. Betrieb mit Einzeladressierung an der Ex-Barriere 804744 und als Standardmelder an der Ex-Barriere 764744.

Daten gemäß ATEX:
- Max. Eingangsspannung (Ui): 21 V DC
- Max. Eingangsstrom (Ii): 252 mA
- Max. Ausgangsstrom (Io): 10 mA
- Max. innere Kapazität (Ci): 1 nF
- Umgebungstemperatur (Ta): -20 °C ... 70 °C
- Baumusterprüfbescheinigung: TÜV 09 ATEX 554910
- Ex-Kategorie: II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz: Ex ib IIC T4 Gb

Allgemeine technische Daten:
- Betriebsspannung: 8 ... 42 V DC
- Ruhestrom @ 19 V: DC 60 μA
- Alarmstrom @ 9 V: DC 18 mA
- Überwachungsfläche: 110 m²
- Überwachungshöhe: 12 m
- Anwendungstemperatur: -20 °C ... 65 °C
- Lagertemperatur: -25 °C ... 75 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option Material ABS Farbe weiß, ähnlich RAL 9010
- Gewicht: ca. 110 g
- Melderspezifikation EN 54-7:2006/-5B:2000/A1:2002, CEA 4021 Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Leistungserklärung: DoP-20915130701

Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige. Softadressierung und separate Betriebsanzeige nur im Betrieb an esserbus®/esserbus®-PLus möglich. IQ8Quad Melder ohne Leitungstrenner, speziell für den Einsatz in Ex-Bereichen. Betrieb mit Einzeladressierung an der Ex-Barriere 804744 und als Standardmelder an der Ex-Barriere 764744.

Daten gemäß ATEX:
- Max. Eingangsspannung (Ui): 21 V DC
- Max. Eingangsstrom (Ii): 252 mA
- Max. Ausgangsstrom (Io): 10 mA
- Max. innere Kapazität (Ci): 1 nF
- Umgebungstemperatur (Ta): -20 °C ... 70 °C
- Baumusterprüfbescheinigung: TÜV 09 ATEX 554910
- Ex-Kategorie: II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz: Ex ib IIC T4 Gb

Allgemeine technische Daten:
- Betriebsspannung: 8 ... 42 V DC
- Ruhestrom @ 19 V: DC 60 μA
- Alarmstrom @ 9 V: DC 18 mA
- Überwachungsfläche: 110 m²
- Überwachungshöhe: 12 m
- Anwendungstemperatur: -20 °C ... 65 °C
- Lagertemperatur: -25 °C ... 75 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option Material ABS Farbe weiß, ähnlich RAL 9010
- Gewicht: ca. 110 g
- Melderspezifikation EN 54-7:2006
- Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Leistungserklärung: DoP-20914130701

Zentralenpaket mit einem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul (Art.-Nr.: 772479)

Warnung beim Verkauf des Produktes
Keine Nachricht
