Meldersockel mit Relaiskontaktausgang, für Melderfamilie ES Detect. Geeignet für 48-V-DC-Betrieb. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Öffner. Eine typische Anwendung für diesen Sockel mit ES Detect Melder ist die Überwachung von Mobilfunkstationen.

Leistungsmerkmale:
System Nutzen:
- Optimal abgestimmt auf die BMZ ES Line.
- Mit Multisensordetektoren für die Erkennung aller Brände selbst unter
schwierigsten Betriebsbedingungen
- Bis zu 30 Melder pro Meldergruppe.

Zuverlässige Detektion:
- Gleichmäßige Ansprechempfindlichkeit unterschiedlichen Brandarten
- Großer Abstand zwischen Signal- und Störungsgrößen durch spezielles Sensor-
und Elektronikdesign zur Unterdrückung elektromagnetischer Einflüsse
- Automatische Anpassung an variierende Umwelteinflüsse
- Elektronische Kompensation von Langzeiteinflüssen bei Verschmutzung oder
Alterung

Zuverlässige Täuschungsalarmunterdrückung:
- Hohe Täuschungsalarmsicherheit durch zeitliche Auswertung unterschiedlicher
Sensorkriterien
- Ausgrenzung nicht brandtypischer Signalverläufe durch spezielle Filteralgorithmen
- Automatische Selbstüberwachung der Melderelektronik
- Automatische Selbstüberwachung der Sensoren auf Funktion und Zustand

Wartung:
- Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem
Lichtleitteller
- Betriebsstunden-, Alarm- und Störungszähler in jedem Melder integriert
- Mit Standard-Service-PC und über Feldbusinterface Betriebsdatenabfrage aller
Melder einer Gruppe
- Melder-LED für Alarmanzeige und als Identifikationsanzeige im Service (bei
Wartung mit tools 8000)

Umfangreiches Zubehör:
- Standardsockel und Relaissockel
- Sockeladapter für Deckeneinbau
- Staubschutzkappen optional für Brandmelder und Meldersockel
- Bausatz für abgehängte Montage

Technische Daten:
Betriebsspannung 42 ... 58 V DC
Alarmstrom @ 9 V DC 9 mA
Kontaktbelastung Relais 30 V DC / 1A, 60 V DC / 0,45 A
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 80 g
Kabeleinführung seitlich oder durch Bodenplatte
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²)
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad Meldern verwendbar!
- Nicht für den Einsatz im esserbus® und esserbus®-PLus Ringbus verwendbar!
- Enthalten in Art.-Nr. 800361.10.
- Ersatzartikel für Art.-Nr. 781582

Lieferumfang:
Melder ohne Sockel

Brandmelderzentrale Compact mit deutscher Frontfolie.
VdS-Anerkennung: G 214072

Leistungsmerkmale:
- esserbus®-PLus integriert
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit
Stichleitungsabgängen
- Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch /
akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)
/Meldergruppen
- Bis zu 32 esserbus®-Koppler
- Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
- Bis zu 20 IQ8Alarm-Signalgeber
- Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, max. 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A-, zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Meldergruppeneinzelanzeige integriert
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung,
Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher für 10.000 Ereignisse

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 V/12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30 Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21390140811

Zusätzliche Informationen:
Die Compact wird mit der Programmiersoftware tools 8000 (Art.-Nr. 789861) direkt via USB programmiert.

Der integrierte Ringbus unterstützt esserbus® / esserbus®-PLus Teilnehmer, jedoch ohne Funktechnik IQ8Wireless.

An der RS485-Schnittstelle wird die Feuerwehrperipherie (FBF, FAT) FX808382, FX808380, FX808383 oder das abgesetzte Bedienteil FX808460 bzw. FX808461.10 betreiben.

Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.

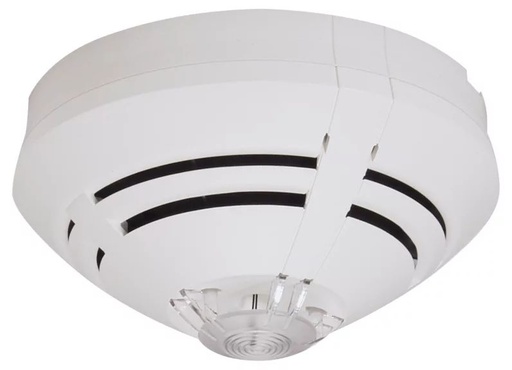

Zusätzlich zur Rauchdetektion mit optischem Rauchsensor ist im Melder ein Warntongeber integriert. Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 206090

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signaleber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte Sensorprinzip für gleichmäßiges Ansprechverhalten bei höchster
Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 320 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Umgebungstemperatur 0 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006 /-17:2005
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20242130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

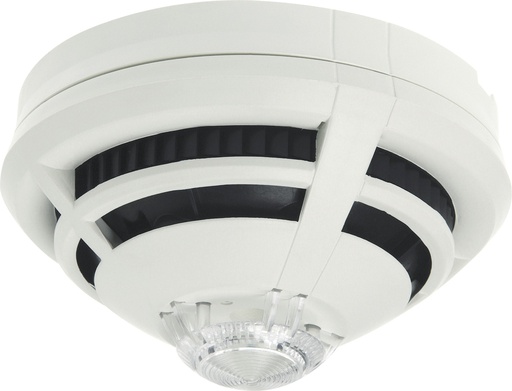

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder eine Blitzleuchte integriert.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Blitzleuchte:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Hohe Blitzenergie

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip sind im Melder eine Blitzleuchte, ein Warntongeber sowie ein Sprachalarmgeber integriert.
Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Blitzleuchte:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Hohe Blitzenergie

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Sprachdurchsage mit Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignal Wiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton
- Sprachausgabe in 5 unterschiedlichen Landessprachen
- 5 vorprogrammierte Alarmtexte pro Landessprache

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 90 μA
Ruhestrom @ BMZAkku ca. 500 μA @ 42 V
Lastfaktor 3
Blitzenergie ca. 3 J
Lichtstärke max. 15,8 cd peak/2,63 cd effektiv
Blitzleuchte rot
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
EN 54-3 akustischer Sprachsignalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Lieferumfang:
Programmiert mit 5 Standard-Landessprachen (DE/GB/FR/ES/IT).

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Warntongeber integriert.
Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 80 μA
Ruhestrom @ BMZAkku ca. 450 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Sprachalarmgeber integriert. Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Sprachdurchsage mit Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignal Wiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton
- Sprachausgabe in 5 unterschiedlichen Landessprachen
- 5 vorprogrammierte Alarmtexte pro Landessprache

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 90 μA
Ruhestrom @ BMZAkku ca. 500 μA @ 42 V
Lastfaktor 3
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
EN 54-3 akustischer Sprachsignalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Lieferumfang:
Programmiert mit 5 Standard Landessprachen (DE/GB/FR/ES/IT)

Multisensormelder mit zwei integrierten optischen Rauchsensoren mit unterschiedlichen Streulichtwinkeln sowie zusätzlicher Thermomeldersensor Auswertung zur Erkennung von Schwelbränden bis hin zu offenen Bränden mit gleichmäßigem Ansprechverhalten. Vergleich der Rauchsensorsignale zur Rauchklassifizierung und Reduzierung von Täuschungsalarmen, beispielsweise durch Wasserdampf oder Staub.
Durch die hervorragenden Detektionseigenschaften ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen. Der O²T Multisensormelder ist auch für höhere Anwendungstemperatur bis +65 °C geeignet.
Der Leitungstrenner ist im Melder integriert. Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204061

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 60 μA
Ruhestrom @ BMZAkku ca. 330 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 B /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20105130701

Wie 802374, jedoch ohne Leitungstrenner.
Zugelassen als Brandmelder für FSA gemäß den Richtlinien DIBt in Verbindung mit der Feststellanlage 782104.
VdS-Anerkennung: G 204061

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 60 μA
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7/-5 B, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20319130701

Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit integraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204060

Technischen Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-17:2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20104130701

Wie 802371, jedoch ohne Leitungstrenner.
Zugelassen als Brandmelder für FSA gemäß den Richtlinien DIBt in Verbindung mit der Feststellanlage 782104.
VdS-Anerkennung: G 204060

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20931130701

Multisensormelder mit integriertem optischen Rauch und -Wärmesensor, mit zeitlicher Signalanalyse und gewichteter Verknüpfung der Daten beider Melderfunktionen zur Erkennung von Schwelbränden und Bränden mit hoher Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

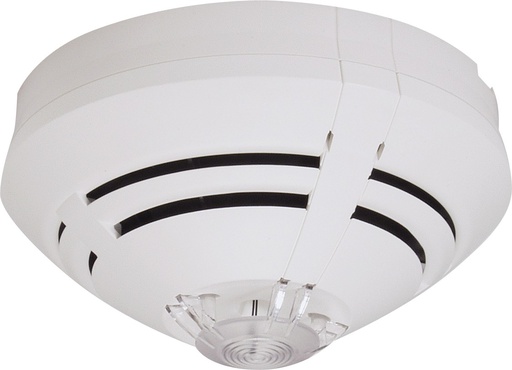

Multisensormelder mit integriertem optischen Rauch- und Wärmesensor. Die optische Messkammer ist mit einer Sensorik ausgestattet, welche die Detektion von offenen Bränden, Schwelbränden und Bränden mit hoher Wärmeentwicklung ermöglicht. Durch diese Detektionseigenschaften, insbesondere bei offenen Bränden, wird der klassische Ionisationsmelder ersetzt. Hierdurch ist der Melder auch in der Lage, die in der Normenreihe EN 54 beschriebenen Testfeuer TF1 und TF6 zu erkennen.
Der OTblue Multisensor ist ein Prozessanalogmelder mit zeitlicher Signalanalyse, gewichteter Verknüpfung der Sensordaten, dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung, Alarmanzeige und Softadressierung.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205071

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20113130701

Multisensormelder mit integriertem Rauch-, Wärme- und Gassensor (CO) zur präventiven Erkennung eines Brandes. Frühzeitige Erkennung von Schwelbränden bis hin zu offenen Bränden durch die kombinierte Auswertung von Streulicht, Temperatur und Gas. Alarmauslösung bei einer für Menschen lebensbedrohlichen Konzentration von dem geruchlosen Gas Kohlenmonoxid (CO).
Technischer Alarm (TAL) bei Überschreitung einer CO-Konzentration programmierbar.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 205070

Technische Daten:
Betriebsspannung 9 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 280 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-7 /-5 A2 /-17:2005, CEA 4021
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20111130701

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit schnellem Temperaturanstieg und integrierter Maximalwertauslösung zur Erkennung von Bränden mit langsamen Temperaturanstiegen. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204059

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-5 A1R / -17:2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20103130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring

Wie 802271, jedoch ohne Leitungstrenner.
Zugelassen als Brandmelder für FSA gemäß den Richtlinien DIBt in Verbindung mit der Feststellanlage 782104.
VdS-Anerkennung: G 204059

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-5 A1R
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20930130701

Automatischer Wärmemelder mit schnellem Halbleitersensor zur sicheren Erkennung von Bränden mit ausgeprägter Wärmeentwicklung. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, Notredundanz, Alarm- und Betriebsdatenspeicherung, Alarmanzeige, Softadressierung und separater Betriebsanzeige.
Der Leitungstrenner ist im Melder integriert.
Eine Melderparallelanzeige ist zusätzlich anschließbar.
VdS-Anerkennung: G 204058

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54 - 5 A1S / -17 : 2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20102130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring.

Wie 802171, jedoch ohne Leitungstrenner und für erweiterte Anwendungstemperatur bis -30 °C geeignet.
VdS-Anerkennung: G 204058

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom ca. 0,22 mA (@ 42 V DC)
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Überwachungsfläche 30 m²
Überwachungshöhe 7,5 m
Anwendungstemperatur -30 °C ... 50 °C
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Melderspezifikation EN 54-5 A1S
Leistungserklärung DoP-20928130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring

Wie 802171, jedoch für erhöhte Ansprechtemperatur gemäß EN 54-5 Klasse B.
VdS-Anerkennung: G 208057

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 40 μA
Ruhestrom @ BMZAkku ca. 220 μA @ 42 V
Alarmstrom ohne Kommunikation 18 mA
Überwachungsfläche 30 m²
Überwachungshöhe 6 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 mit Sockel, bis zu IP 43 mit Sockel und Option
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 110 g
Melderspezifikation EN 54-5 BS / -17 : 2005
Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
Leistungserklärung DoP-20411130701

Zusätzliche Informationen:
Besondere Kennzeichnung für Thermomelder auf dem Lichtleitteller: schwarzer Ring.

Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
- Stromaufnahme 5 µA (ohne Melder, Relais aktiv)
- Kontaktbelastung Relais 30 V DC/1 A
- Anschlussklemmen Ø 0,6 mm bis 2 mm²
- Anwendungstemperatur -20 °C ... 72 °C
- Lagertemperatur -25 °C ... 75 °C
- Rel. Luftfeuchte < 95 % (ohne Betauung)
- Material ABS
- Farbe weiß, ähnlich RAL 9010
- Gewicht ca. 80 g
- Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²),
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad mit integriertem Alarmgeber Typ 802382,
802383, 802384, 802385 und 802386 sowie 802385.SVxx und 802386.SVxx
verwendbar!
