Selbstentwässernder Wasserabscheider
Technische Daten:
Material ABS
Farbe rot

für 25 mm Rohr mit deckenbündiger
Ansaugstelle, bestehend aus:
- T-Stück 02-1007-25
- 1,5 m Ansaugschlauch
- Ansaugstelle für Deckendurchführung

für 25 mm Rohr mit aP-Ansaugstelle
Bestehend aus:
- T-Stück 02-1007-25
- 1,5 m Ansaugschlauch
- Ansaugstelle für Deckendurchführung

Geeignet für Lüftungsschächte bis 0,3 m.

Geeignet für Lüftungsschächte 0,3 m
bis 0,6m

Geeignet für Lüftungsschächte 2,4 m
bis 3,7m

Geeignet für Lüftungsschächte 0,6 m
bis 1,2m

Geeignet für Lüftungsschächte 1,2 m
bis 2,4m

Das Freischaltelement (FSE) dient als
zusätzliches Entriegelungselement zum
Öffnen des Feuerwehrschlüsseldepots
durch manuelle Auslösung der BMZ durch
die Einsatzkräfte z. B. bei
Sichtfeuer oder Wasserrohrbruch.
Komplett mit Spezial-Verschlusszylinder
der Feuerwehr, inkl.
Abdeckrosette mit Staubschutzscheibe,
für uP-Montage.
Technische Daten:
Abmessungen D: 38 mm H: 80 mm

Zum manuellen Trennen eines Ansaugsystems vom angeschlossenen
Rohrsystem während eines Freiblasprozesses. Einsetzbar innerhalb von Tiefkühllagern und/oder für halogenfreie Projektierungen.
Der max. Betriebsdruck beträgt 10 bar.
Inkl. 3 Übergangsverschraubungen zum Anschluss an ein 25 mm Rohrsystem.

Technische Daten
- Umgebungstemperatur -40 °C ... 50 °C
- Material ABS (Dichtung PTFE)
- Abmessungen L: 131 mm

Kunststoffclip zur Aufnahme und Fixierung der Ansaugreduzierungen.
- für Rohrsysteme innerhalb von Tiefkühllägern und/oder mit Freiblaseinrichtung

Farbe: signalrot
Material: ABS
Einsatztemperatur: -40 ... +80 °C

Typ AK-C VE=10 Stk./Beutel

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit erhöhter Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 4 Stufen:
0,1 % Lichttrübung / m
0,2 % Lichttrübung / m
0,4 % Lichttrübung / m
0,8 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -20 ... +60 °C

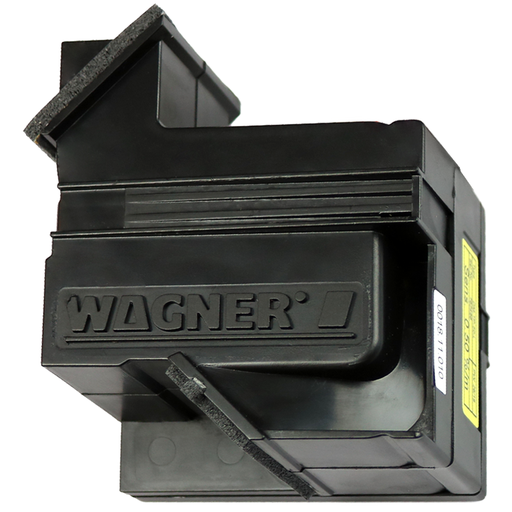

Tiefkühl-Detektormodul zur Detektion von Brandaerosolen mit normaler Sensibilität, für ein gleichmäßiges Ansprechen bei allen Brandarten nach EN 54-20 für die Brandempfindlichkeitsklassen A, B und C.
- Ansprechsensibilität einstellbar in 2 Stufen:
0,5 % Lichttrübung / m
1,0 % Lichttrübung / m
- LOGIC·SENS Falschalarmunterdrückung
- Luftstromüberwachung PIPE·GUARD erkennt Bruch oder Verstopfung des Ansaugrohres
- schnelle Inbetriebnahme durch automatische Initialisierung
- Statusanzeige für Zustands- und Fehlerdiagnose
- zum werkzeuglosen Einbau in Rauchansaugsysteme

Betriebstemperatur -40 ... +60 °C

Zum Ausblasen von Rohrsystemen in stark
verschmutzten Bereichen. Wird am Ende
des Rohres montiert und öffnet auto-
matisch bei 0,5 bis 1 bar Überdruck.

VEA-40 Ansaugpunkte mit LED Anzeige
Der VEA verwendet patentierte Luftansaug
punkte und Mehrkanal-Luftprobenentnahme
durch Mikrobohrungen mit 3 Alarmempfind-
lichkeitseinstellungen Durch das adress.
System kann der (ARM) einen Schutzbe-
reich zur Brandlokalisierung in Ent-
nahmestellen unterteilen und ermöglicht
so schnellere Lokalisierung und Alarm-
reaktion. Viele Ausstattungsmerkmale bie
ten Flexibilität, Programmierbarkeit vor
Ort, Konnektivität und geringere Kosten,
Montage-,Inbetriebnahme- und Wartungs-
aufwände.Der VEA-Melder ist mit einer
leistungsstarken Pumpe ausgestattet,
die Mikrobohrungsrohrlängen bis max 100m
ermöglicht. Der ARM wird vollständig
durch die Xtralis VSC-Software unter-
stützt. Während der Inbetriebnahme legt
der Normalisierungsprozess die Durch-
flussleistungsparameter fest. Während
der Wartung dienen lokale Rauchtest-
öffnungen dazu, um zu überprüfen, dass
das System vollständig be triebsbereit
ist. VESDA Geräte kommunizieren über
VESDAnet, einem bidirektionalen Kommuni-
kationsnetzwerk, das selbst beiKabelbrü-
chen einen unterbrechungsfreien, redund-
anten Betrieb gewährleistet. VESDAnet
erlaubt eine primäre Meldungsgenerierung
sowie eine zentral isierte Konfigu-
ration, Bedienung, Wartung und Über-
wachung der Geräte. Die ARM VESDA-E
sind Ethernet- und WLAN-fähig.
Der Melder kann in ein Unternehmensnetz
werk integriert werden,so dass WiFi
fähige Tablets und Laptops mit der
Konfigurationssoftware installiert per
drahtloser Verbindung mit dem ARM über
das Netzwerk verbunden werden können.
Funktionsmerkmale:
• Zielgenaue Adressierbarkeit mit einer
Erkennung, die der eines Punktmelders
überlegen ist
• 40 adressierbare Mikrobohrungsrohre
mit einzelnen Ansaugpunkten
• Sichere Erkennung durch Überwachung
der End-zu-End-Systemintegrität
• Unterbrechungsfreier Betrieb durch
zentralisiertes Testen und Wartung
• Erkennung von Verstopfungen von Ansaug
punkten oder einzelner Rohre
• Automatische Erkennung von Ansaug
punkten und Rohrbrüchen
• Autom. Reinigen der Ansaugpunkte über
integrierte Pumpentechnologie
• Drei Empfindlichkeitseinstellungen für
Ansaugpunkte
• Variation Länge der Kapillarschläuche
• Lasergestützte Rauchdetektion
• Grobstaubfilter und Reinluftbarierre
zum Schutz der Optik
• Verlässliche lineare Pumpentechnologie
• LED-Leuchten zur Alarm- und Fehleran-
zeige
• Sieben programmierbare Relais
• Zwei GPIs (Eingänge), überwacht/nicht
überwacht
• Unterstützung VSC- und VSM4-Software
• iVESDA-Anwendung zur Systemüberwachung
auf mobilen Geräten
• Befestigung: stählerner Stützhalterung
• Wechselbarer Filter, Rauchsensormodul,
Pumpen- und Drehventil
• VESDAnet-Netzwerk
• 100Base-T-Ethernet
• WLAN, 802.11 b/g/n
• Lokaler Host-mode-USB-Anschluss
• Einfacher Kabelabschlusszugang
• Ereignisprotokoll (20.000 Ereignisse)
Technische Daten:
Nennspannung 18…30V / DC
Stromaufnahme (Normal) 1,1 A
Stromaufnahme (Alarm) 1,1 A
Kontaktbelastung 30V DC / 2A
Umgebungstemperatur 0°C…..39°C
Geprüft bis 49°C
Lagerbedingung 0°C…85°C (ohne Betrieb)
Rel.Luftfeuchte <95% RH ohne Betauung
Schutzart IP40
Alarmschwellen HA1: Standard: 8,0%/m,
Erweitert: 4,0%/m, Hoch: 1,6%/m
Empfindlichkeit 0,020%/m….16%/m
Abmessungen: 352 x 336 x 135.5 mm
Gewicht: 9,9 kg
Abdeckungsbereich: 1600 m² in DE
Zulassungen: UL, ULC, EN54-20,
ISO 7240-20:Klasse A, B und C,
VdS G: 217025
