Der WLF-2W ist ein in weiß lackierter Wandhalter speziell für die Serien DLI-130HB, DLI-230HB, DLI-330HB und DLI-430HB, mit etwas größerem Wandabstand. Diese Wandhalterung ist für Montagen geeignet, in denen die o.g. Lautsprecher auch flexibel seiner Ausrichtung an die Befestigungsstelle montiert werden kann. Bei einer Montage der DLI-330HB und DLI-430HB sind min. 2 von diesen Halterungen notwendig.

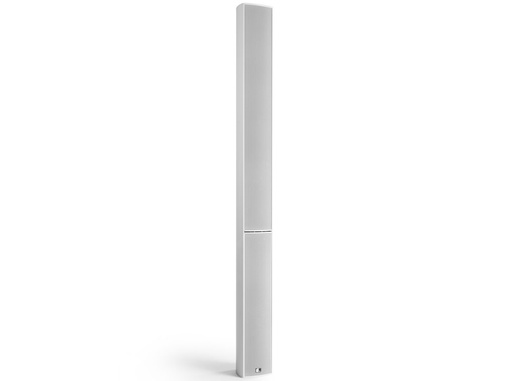

Aktiver, elektronisch steuerbarer Linienstrahler, 8 x 4" Neodymium-Lautsprecher, digitale 8-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-130 ANA (Analog).

Aktiver, elektronisch steuerbarer Linienstrahler, 8 x 4" Neodymium-Lautsprecher, digitale 8-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-130 ANA (Analog).

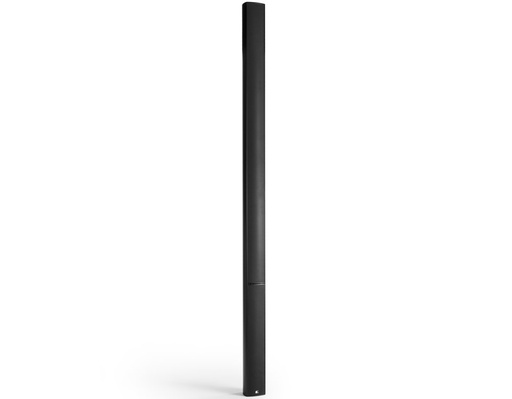

Aktiver, elektronisch steuerbarer Linienstrahler, 16 x 4" Neodymium-Lautsprecher, digitale 16-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-230 ANA (Analog).

Aktiver, elektronisch steuerbarer Linienstrahler, 16 x 4" Neodymium-Lautsprecher, digitale 16-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-230 ANA (Analog).

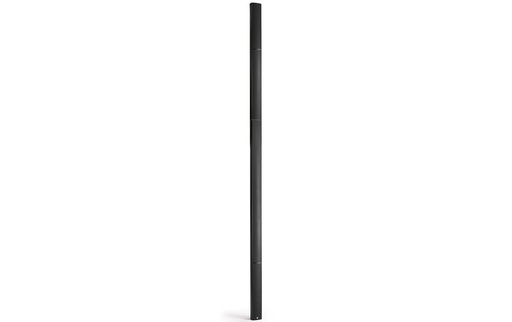

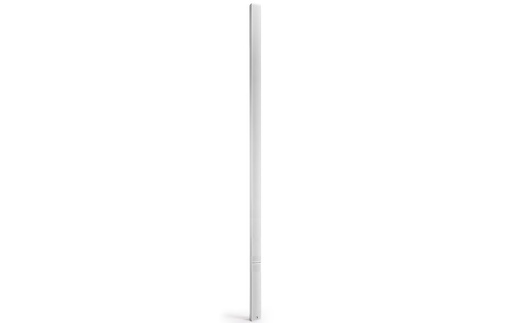

Aktiver, elektronisch steuerbarer Linienstrahler, 24 x 4" Neodymium-Lautsprecher, digitale 24-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-330 ANA (Analog).

Aktiver, elektronisch steuerbarer Linienstrahler, 24 x 4" Neodymium-Lautsprecher, digitale 24-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-330 ANA (Analog).

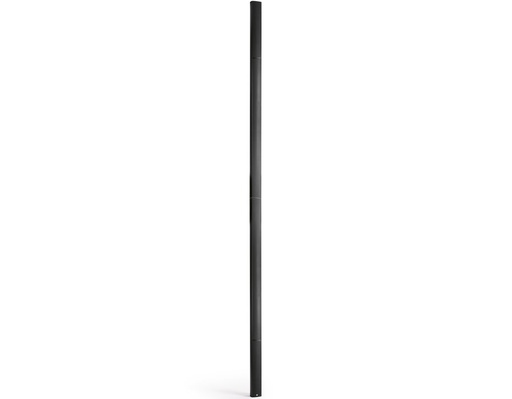

Aktiver, elektronisch steuerbarer Linienstrahler, 32 x 4" Neodymium-Lautsprecher, digitale 32-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-430 ANA (Analog).

Aktiver, elektronisch steuerbarer Linienstrahler, 32 x 4" Neodymium-Lautsprecher, digitale 32-Kanal-DSP-Endstufe integriert, Input und Output DSP Processing, vertikales Abstrahlverhalten digital steuerbar, vertikaler Schallneigungswinkel digital steuerbar, ballwurfsicheres Stahlgitter, wichtige Features für Systemintegration nach EN 50849 / DIN VDE 0828. Konfiguration mit neuester Version der Fohhn Audio Soft möglich. Input Interface DLI-430 ANA (Analog).

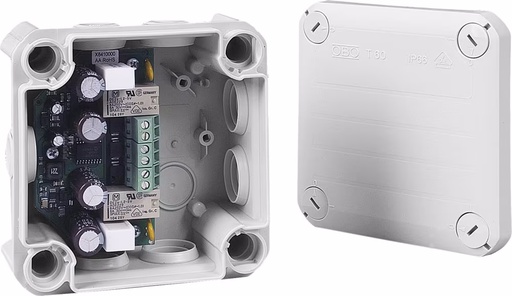

Loop Isolator Modul für den Aufbau einer kurzschluss- und drahtbruchtoleranten 100 V Lautsprecher-Ringleitung in VARIODYN® D1 Loop Technology. Die Module überwachen den Strom auf dem Lautsprecherring und trennen bei Überstrom, z. B. im Kurzschlussfall den defekten Leitungsteil aus dem Lautsprecherring. Die Leitungsstörungen werden am DOM und VCM angezeigt. Jedes Modul verfügt über insgesamt drei zweipolige Klemmen zum Anschluss der Ringleitung und der Lautsprecher. An die Klemmen können Leitungen mit einem Querschnitt von bis zu 2,5 mm² angeschlossen werden. Weiterhin erfolgt auf dem Modul eine optische Anzeige seines Betriebszustandes.
Das Loop Isolator Modul befindet sich in einem stabilen, kompakten IP 66 Gehäuse mit viel Verdrahtungsraum und ist somit auch in Projekten mit schwierigen Umweltbedingungen, z. B. Industrie einsetzbar.

Das DOM ist das zentrale Steuerelement von VARIODYN® D1. Es hat Schnittstellen zu sämtlichen Ein-/Ausgabebaugruppen, verwaltet und überwacht die Lautsprecherkreise. Für Sprachalarmsysteme gemäß DIN VDE 0833-4 und elektroakustische Notfallwarnsysteme gemäß EN 50849. Durch das Vernetzen mehrerer DOMs über Ethernet kann eine beliebig komplexe Anlagenkonfiguration realisiert werden. Alle Leistungsverstärker werden permanent überwacht. Im Falle eines fehlerhaften Leistungsverstärkers kann ein Havarieverstärker diesen dynamisch ersetzen. Die Umschaltung erfolgt automatisch über das DOM. Die Lautsprecherleitungen werden permanent auf Kurzschluss, Erdschluss, Unterbrechung sowie Impedanzabweichung überwacht. Fehlerhafte Lautsprecherzonen werden rückwirkungsfrei getrennt. Ein DOM enthält Speicherkapazität für vorgespeicherte Nachrichten, die für Alarmierungstexte und -signale (Fluchtalarm, Entwarnsignal) und Aufmerksamkeitssignale (Gong) genutzt werden können. Die Lautstärke jeder Quelle und jedes Verstärkerkanals kann geregelt werden. Weitere Filter, wie z.B. parametrischer Equalizer, Hoch- und Tiefpass sowie Delays, sind ebenfalls verfügbar. Alle Störungen werden innerhalb von wenigen Sekunden normenkonform erkannt, angezeigt und protokolliert. Für Spezialanwendungen wie z.B. Tunnel können Delays bis zu 9,9 Sek. programmiert werden.Die Steuereinheit DOM 4-8 ist mit 4 unabhängigen Verstärkerkanälen ausgestattet, um insgesamt 8 Lautsprecherzonen oder 4 Lautsprecherringe in VARIODYN® D1 Loop Technology zu betreiben. Es besteht auch die Möglichkeit an einem DOM Stich- und Ringleitungstechnik zu mischen.

Das DOM ist das zentrale Steuerelement von VARIODYN® D1. Es hat Schnittstellen zu sämtlichen Ein-/Ausgabebaugruppen, verwaltet und überwacht die Lautsprecherkreise. Für Sprachalarmsysteme gemäß DIN VDE 0833-4 und Elektroakustische Notfallwarnsysteme gemäß EN 50849. Durch das Vernetzen mehrerer DOMs über Ethernet kann eine beliebig komplexe Anlagenkonfiguration realisiert werden. Alle Leistungsverstärker werden permanent überwacht. Im Falle eines fehlerhaften Leistungsverstärkers kann ein Havarieverstärker diesen dynamisch ersetzen. Die Umschaltung erfolgt automatisch über das DOM. Die Lautsprecherleitungen werden permanent auf Kurzschluss, Erdschluss, Unterbrechung sowie Impedanzabweichung überwacht. Fehlerhafte Lautsprecherzonen werden rückwirkungsfrei getrennt. Ein DOM enthält Speicherkapazität für vorgespeicherte Nachrichten, die für Alarmierungstexte und -signale (Fluchtalarm, Entwarnsignal) und Aufmerksamkeitssignale (Gong) genutzt werden können. Die Lautstärke jeder Quelle und jedes Verstärkerkanals kann geregelt werden. Weitere Filter, wie z.B. parametrischer Equalizer, Hoch- und Tiefpass sowie Delays, sind ebenfalls verfügbar. Alle Störungen werden innerhalb von wenigen Sekunden normenkonform erkannt, angezeigt und protokolliert. Für Spezialanwendungen wie z.B. Tunnel können Delays bis zu 9,9 Sek. programmiert werden. Die Steuereinheit DOM 4-24 ist mit 4 unabhängigen Verstärkerkanälen ausgestattet, um insgesamt 24 Lautsprecherzonen oder 4 Lautsprecherringe in VARIODYN® D1 Loop Technology zu betreiben. Es besteht auch die Möglichkeit an einem DOM Stich- und Ringleitungstechnik zu mischen.

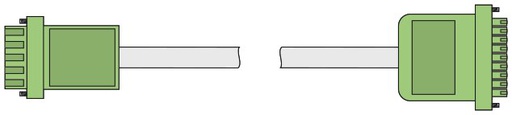

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 18 Lautsprecherlinien. Der zweite Verstärkerkanal kann bis zu 6 Lautsprecherlinien betreiben.

Vorgefertigte Verkabelung zum Anschluss von zwei Verstärkerkanäle an jeweils 12 Lautsprecherlinien.

Vorgefertigte Verkabelung zum Anschluss eines Verstärkerkanals an bis zu 24 Lautsprecherlinien. Bei dieser DOM Applikation ist für die Verstärkereingänge das Connection Board 583369 erforderlich.

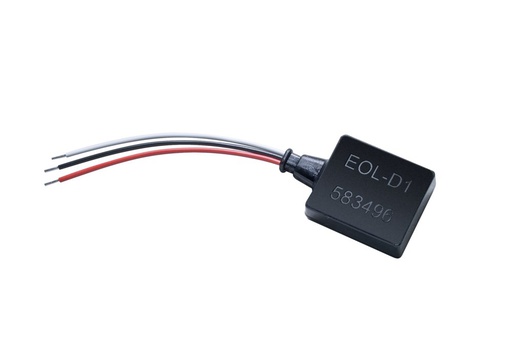

End-of-line-Modul zum Abschluss der Lautsprecherlinien der Sprachalarmierungssysteme VARIODYN® D1 und INTEVIO, um diese normgerecht zu überwachen. Wenn beim VARIODYN® D1 mehr als 20 Lautsprecher pro Linie angeschlossen werden, muss ein EOL-Modul verwendet werden . Das Modul wird am Linienende am letzten Lautsprecher angeschlossen. Unabhängig von der Leistung der angeschlossenen Lautsprecher. Bei dem Sprachalarmsystem INTEVIO muss jede überwachte Lautsprecherlinie mit einem EOL-Modul abgeschlossen werden.

Die digitale Sprechstelle DCS15 dient zum Auswählen von Lautsprecherkreisen sowie zum Absetzen von Sprachdurchsagen und von diversen Gongs bzw. Alarmen. Sie verfügt über 12 frei konfigurierbare Tasten, 13 LED und ein Schwanenhalsmikrofon. Die Sprechstelle wird über ein Standard-Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio-Link) der DOMs (Digitales Output-Modul) angeschlossen. Sowohl alle Audiosignale als auch alle Steuersignale werden digital übertragen. Bis zu vier digitale Sprechstellen können an ein DOM angeschlossen werden. Jede digitale Sprechstelle kann im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und empfangen. Eine digitale Sprechstelle kann über ein Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen DKM18 erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 pro Sprechstelle steigern lässt. Die Funktion des Mikrofons in der digitalen Sprechstelle wird permanent akustisch überwacht. Die DCS15 RE stellt weiter einen externen Audioeingang und -ausgang zur Verfügung, die zum Anschluss von Einspielgeräten wie CD-Spielern oder Bandgeräten verwendet werden können.Hinweis: Redundanz bei EN 54-16 und mehr als ein Alarmierungsbereich.

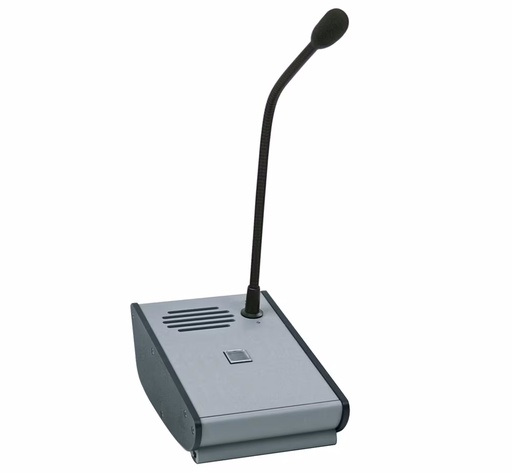

Wie Art.-Nr. 583501.RE, jedoch mit nur einer frei konfigurierbaren Taste, zwei LEDs, einem Mikrofon und einem Lautsprecher. Ein zusätzlicher Audioein-/-ausgang steht bei diesem Gerät nicht zur Verfügung.

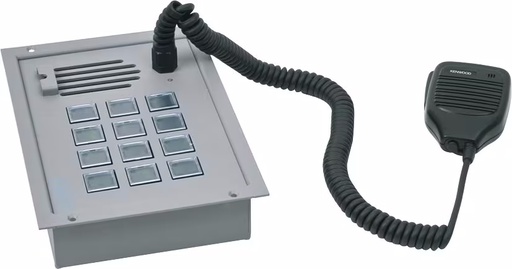

Die digitale Feuerwehrsprechstelle DCSF12 dient zum Auswählen von Lautsprecherzonen und zum Absetzen von Sprachdurchsagen sowie von diversen Gongs bzw. Alarmen. Die Sprechstelle wird über ein Standard Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio Link) der DOMs (Digitales Output Modul) angeschlossen. Alle Audio- und Steuersignale werden digital übertragen. Die Sprechstelle verfügt über 12 frei konfigurierbare Tasten, 13 LEDs und ein Handmikrofon mit eingebautem Lautsprecher. An ein DOM können bis zu vier digitale Sprechstellen angeschlossen werden. Dabei kann jede Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und auch empfangen. Eine digitale Sprechstelle kann mit einem Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen (DKM18) erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LEDs auf 120 steigern lässt.Die vom Lautsprecher ausgesendeten nicht hörbaren Überwachungsfrequenzen werden kontinuierlich vom Mikrofon aufgenommen. Ein Ausbleiben führt zur Fehlermeldung.Hinweis: Redundanz bei EN 54-16 Anwendung und mehr als ein Alarmierungsbereich.

Wie Art.-Nr. 583503.RE, jedoch mit einer frei konfigurierbaren Taste, zwei LEDs und einem Handmikrofon mit eingebautem Lautsprecher.
