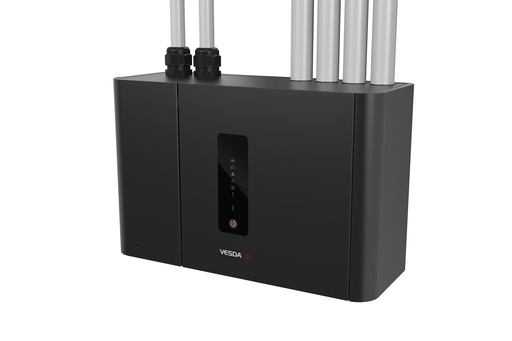

Die Rauchmelder der Modellreihe VESDA-E VES bieten neben der neuesten und modernsten Raucherkennungstechnologie zur Frühest-Brandalarmierung bei bestmöglicher Fehlalarmunterdrückung einen Ventilmechanismus im Einlasskrümmer und eine Software zur Steuerung des Luftstroms von den vier Sektoren (Rohren). Durch diese Konfiguration kann eine einzelne Zone in vier separate Sektoren unterteilt werden, z. B. zwischen separaten Gängen innerhalb eines Datenraums. Mit dem VES kann der Benutzer die Rauchquelle lokalisieren, indem er den ersten Sektor identifiziert, der die Warnstufe erreicht. Basierend auf der Flair-Erkennungstechnologie und einer langjährigen praktischen Erfahrung, bieten VESDA Melder eine konstante Leistung über die gesamte Lebensdauer bei absoluter Kalibrierung. Darüber hinaus liefert der VES eine Reihe von revolutionären Funktionen, die für den Benutzer zur Verfügung gestellt werden. Melder vom Typ VESDA-E sind standardmäßig Ethernet- und WLAN-fähig. Durch die Einbindung des Melders in ein Unternehmensnetzwerk können sich WLAN fähige Tablets und Laptops, auf denen die Xtralis-Konfigurationssoftware installiert ist, drahtlos mit dem Gerät verbinden.

VdS-Anerkennung: G 214010

- Sektoradressierbarkeit für bis zu vier Sektoren
- Kurzwellenlasergestütze Raucherkennung
- Reinluftbarriere zum Schutz der Melderoptik
- Hohe Unempfindlichkeit gegen Schmutz und Staub
- Extrem großer Empfindlichkeitsbereich
- Langlebiger, einfach austauschbarer Filter
- Erweiterte Ferndiagnose
- AutoLearn für Rauch- und Strömungsgrenzen
- WiFi, 802.11 b/g/h
- Ereignisprotokoll (20.000 Ereignisse)
- Für jedes Ansaugrohr separate Luftstromstörungsgrenzwerte zur flexiblen
- Anpassung an unterschiedliche Luftstrombedingungen
- Ethernet Anschluss zur Konfiguration und Überwachung sowie Wartung über die Xtralis Software
- Überwachung und Wartung via WiFi möglich
- USB-Anschluss für PC-Konfiguration und Firmware-Upgrade mittels Speicherstick
- Zwei GPI-Eingänge (multifunktionale Eingänge, einer überwacht) für flexible Fernbedienung

Zugelassen für die Anforderungen der EN 54-20 der Klassen A, B und C mit folgenden Daten:
- max. 40 Ansaugöffnungen für die Klasse A,
- max. 80 Ansaugöffnungen für die Klasse B,
- max. 100 Ansaugöffnungen für die Klasse C

Passend zum ABS-Rohr d=25. Zum rechtwinkeligen Verzweigen des ABS-Rohres.

1 VE = 10 Stück

Der Konverter stellt eine galvanisch getrennte 12 V Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden. Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

VdS-Anerkennung: G 206006

- Galvanische Trennung von Gleichspannungspotenzialen
. Spannungsinterface beispielsweise für den 12 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
- Anschlussklemmen bis max. 1,5 mm²
- Kurzschlussfest

Bestandteil des Clip Identifikationssystems für Ansaugöffnungen. Clip für Ansaugrohrsysteme in rauen Umweltbedingungen zum schnellen und effizienten Setzen der Ansaugöffnung in der richtigen Größe. Klare und leicht verständliche Farbcodierung zur Identifikation des Öffnungsdurchmessers: ein einzelner 10mm Bohrer kann verwendet werden, um alle Bohrungen zu erstellen. Der CLIP reduziert die Öffnung auf den gewünschten Durchmesser. Zusätzlich reduziert er die Staubbelastung durch abgeschrägtes Design der Ansaugöffnung und verfügt über eine flexible Lippe, die sich bei der Reinigung des Ansaugrohres durch z.B. Druckluft bewegt.

1 VE = 5 Stück

Zentralenpaket mit einem Mikromodulsteckplatz, GEA (64-Gruppen), VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront mit GEA 64, deutsch (Art.-Nr.: 786101)
- Peripheriemodul (Art.-Nr.: 772479)

Bedienteilfront für Brandmelderzentrale IQ8Control C/M , Beschriftung in deutscher Sprache.

UV-Flammenmelder zur Erkennung von sich schnell entwickelnden Bränden mit Flammenbildung. Über LEDs am Melder werden die Zustände Betrieb, Störung und Feuer angezeigt. Die Spannungsversorgung und die Anbindung erfolgen direkt über die Standard-Meldergruppe des esserbus®-Kopplers UniVario (Art.-Nr. 808623.10).

Das Rücksetzen des Melders erfolgt ebenfalls direkt über den esserbus®-Koppler UniVario.
VdS-Anerkennung: G 208131

- Direkte Anbindung und Spannungsversorgung über Standard-Meldergruppe des esserbus®-Kopplers (Art.-Nr. 808623.10)
- Sockelmontage und Ausrichtung über Montagebügel (Art.-Nr. 783312)
- Hoher IP-Schutz für Innen- und Außeneinsatz
- Betriebs- u. Störungsanzeige am Melder
- Selbstüberwachung der Meldersensoren
- Einfaches Testen über integrierten Reedkontakt mit Magnet

Betriebsspannung: 9 V DC
Ruhestrom: ca. 0,5 mA
Alarmstrom @ 9 V DC: typ. 15 mA
Überwachungsfläche: 676 m²
Überwachungshöhe: 45 m
Umgebungstemperatur: -20 °C ... 80 °C
Lagertemperatur: -40 °C ... 85 °C
Rel. Luftfeuchte: < 95 %
Schutzart: IP 67
Gehäuse: Aluminium-Druckguss
Farbe: rot (ähnlich RAL 3000)
Gewicht: ca. 945 g (inkl. Sockel und Bügel)
Abmessungen: B: 130 mm H: 140 mm T: 92 mm
Leistungserklärung DoP-20567130701

Transformator 1x230V / 1x18V 150 VA Ringkern / Durchmesser 104x46mm

Zusätzliche Stromversorgung für FlexES-Brandmelderzentralen. Jede Steuereinheit kann mit drei Leistungsmodulen ausgestattet werden. Jedes Netzteil muss in einem separaten Schrank untergebracht werden. Ein Netzteilmodul kann maximal 4 12 V/24 Ah-Batterien (entspricht 24 V/48 Ah) unterstützen.

10× Ersatzglasscheibe mit aufgeklebter weißer Folie und bedruckt mit Piktogramm gem. EN 54-11 (Typ A), für kleine Handmelder. Ergänzend zu der normenkonformen Symbolik enthält sie auf der Rückseite ein Symbol für die Außerbetriebnahme des Melders und ist für eventuelle Wartungsarbeiten jederzeit griffbereit.
Die Darstellung “Außer Betrieb” erfolgt mit international verständlichem “Bauarbeiter”-Symbol und mehrsprachigem Text.

Abmessungen: B: 56 mm H: 49.5 mm T: 1,85 mm

1 VE = 10 Stück

Glasscheibe für Meldergehäuse in großer Bauform 70490x, 7048xx, 761694 und 761697 in der Ausführung gem. EN 54-11

Abmessungen: B: 80 mm H: 80 mm

1 VE = 10 Stück

Die Energieversorgungseinrichtung DCU 2401 R2 ist das Nachfolgemodell der vorherigen Version DCU 2401 in gleicher Bauform und damit austauschbar. Die
DCU 2401 R2 dient der unterbrechungsfreien Stromversorgung (USV) von Alarmgebern, Signalgebern und linienförmigen Brandmeldern nach
EN 54-4. Das Gerät beinhaltet eine Eingangsstromversorgung, USV- und Batterieladefunktion und entspricht der Sicherheitsnorm DIN EN 62368-1. Ein Vorteil dieser Anlage besteht u. a. darin, dass die Relaiskarte - welche den Status mittels integrierter, potentialfreier Kontakte meldet – bereits integriert ist.
Um das Netzteil an die ESSER-Ringleitung anzuschließen, wird der esserbus®-Alarmierungskoppler (Art.-Nr. 808623) benötigt. Der optionale Koppler wird auf die Steuerplatine gesteckt und das Netzteil somit in den esserbus® eingebunden.

Zur Zusatzanzeige von bis zu 32 Alarm-, Störungs- und Sammelmeldungen. Anschluss erfolgt über die integrierte 32-polige Klemmleiste. Die Ansteuerung erfolgt von der Gefahrenmeldeanlage über Relaiskontakte oder Halbleiterausgänge mit Plus-Ansteuerung.

Mit Lampenprüftaste, integriertem Summer und servicefreundlicher Anschlusstechnik.

Formschönes Kunststoffgehäuse zur aP-Montage.

VdS-Anerkennung: G 200092

Dieses Anzeigetableau ist nicht zur Erstinformation der Feuerwehr geeignet.

Zur Anbindung an die BMZ FlexES Control ist der DC/DC Spannungskonverter Art.Nr. 781336 erforderlich!

Passend zum ABS-Rohr d=25. Zum lösbaren Verbinden zweier ABS-Rohrsektionen.

1 VE = 10 Stück

Die Banderole dient zur Markierung der Ansaugpunkte des ABS-Rohrs.

1 VE = 1 Rolle mit 200 Aufkleber

Bestandteil des Clip Identifikationssystems für Ansaugöffnungen. Clip für Ansaugrohrsysteme in rauen Umweltbedingungen zum schnellen und effizienten Setzen der Ansaugöffnung in der richtigen Größe. Klare und leicht verständliche Farbcodierung zur Identifikation des Öffnungsdurchmessers: ein einzelner 10mm Bohrer kann verwendet werden, um alle Bohrungen zu erstellen. Der CLIP reduziert die Öffnung auf den gewünschten Durchmesser. Zusätzlich reduziert er die Staubbelastung durch abgeschrägtes Design der Ansaugöffnung und verfügt über eine flexible Lippe, die sich bei der Reinigung des Ansaugrohres durch z.B. Druckluft bewegt.

1 VE = 5 Stück

Bestandteil des Clip Identifikationssystems für Ansaugöffnungen. Clip für Ansaugrohrsysteme in rauen Umweltbedingungen zum schnellen und effizienten Setzen der Ansaugöffnung in der richtigen Größe. Klare und leicht verständliche Farbcodierung zur Identifikation des Öffnungsdurchmessers: ein einzelner 10mm Bohrer kann verwendet werden, um alle Bohrungen zu erstellen. Der CLIP reduziert die Öffnung auf den gewünschten Durchmesser. Zusätzlich reduziert er die Staubbelastung durch abgeschrägtes Design der Ansaugöffnung und verfügt über eine flexible Lippe, die sich bei der Reinigung des Ansaugrohres durch z.B. Druckluft bewegt.

1 VE = 5 Stück

Bestandteil des Clip Identifikationssystems für Ansaugöffnungen. Clip für Ansaugrohrsysteme in rauen Umweltbedingungen zum schnellen und effizienten Setzen der Ansaugöffnung in der richtigen Größe. Klare und leicht verständliche Farbcodierung zur Identifikation des Öffnungsdurchmessers: ein einzelner 10mm Bohrer kann verwendet werden, um alle Bohrungen zu erstellen. Der CLIP reduziert die Öffnung auf den gewünschten Durchmesser. Zusätzlich reduziert er die Staubbelastung durch abgeschrägtes Design der Ansaugöffnung und verfügt über eine flexible Lippe, die sich bei der Reinigung des Ansaugrohres durch z.B. Druckluft bewegt.

1 VE = 5 Stück
