Schnittstelleninterface für das serielle essernet®-Interface.

Das Serielle essernet®-Interface (SEI2) ermöglicht die Anbindung der ESSER-Brandmelderzentralen 800x, IQ8Control und FlexES Control an externe Systeme, die das EDP (ESSER-Daten-Protokoll) unterstützen. Abhängig der gewünschten Anwendung wird die Anbindung über TTY- oder RS232/485-Schnittstelle realisiert. Bei Systemen mit bidirektionaler Datenübertragung besteht zusätzlich die Möglichkeit des Fernwirkens.
Über das essernet®-Modul wird das SEI2 als eigenständiger Teilnehmer in das essernet®-Netzwerk integriert.

Bundle für den Anschluss der Zentralen der Serie FlexES Control an die CLSS-Plattform. Das Kit besteht aus den Komponenten: Gateway-Anschluss (HON-CGW-MBB) und RS232 /TTY-Konverter (764856)

Zentralenpaket mit einem Mikromodulsteckplatz, GEA (64-Gruppen), VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront mit GEA 64, deutsch (Art.-Nr.: 786101)
- Peripheriemodul (Art.-Nr.: 772479)

Bedienfeld für Brandmeldeanlagen mit Übertragungseinrichtung zur Feuerwehr. Anschluss und Betrieb erfolgen über die RS232-Schnittstelle des FAT 3000.
Ausführung nach DIN 14661: 1998-10.
Türschloss: Kastenschloss, vorbereitet für die Aufnahme eines Halbzylinders nach DIN 18252.

VdS-Anerkennung: G 205053

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Auslauf Q3 / 2023

Der Konverter ermöglicht die Umsetzung von TTY- auf RS232-Signale einer ESSER-Brandmelderzentrale (BMZ) und einem externen Gerät. Der Konverter kann in der BMZ IQ8Control auf dem Montageplatz eines esserbus®-Kopplers kleine Bauform) oder im entsprechenden Gehäuse auf einer Hut- bzw. C-Profilschiene installiert werden. Alternativ ist die Installation z.B. in der BMZ FlexES Control auf der Montageplatte (Art.-Nr. FX808333) des EVM möglich.

Das Feuerwehrbedien- und Anzeigeteil mit integrierter Elektronik ist gemäß Schweizer Norm SN 054 002 : 1999 und nach Brandschutzrichtlinie für Brandmeldeanlagen 20-03d eine Einrichtung zum Anschluss an Brandmeldeanlagen. Es zeigt bestimmte Betriebszustände der BMA wie Brandalarm, Störung und Fernalarm an.

- werkskonfiguriert, Protokoll für FlexES Control voreingestellt
- universelle Anschlussmöglichkeiten über ein Schnittstellenmodul für TTY, RS232, RS422 oder RS485 (im Lieferumfang enthalten)
- 3 Sammelanzeigen/ LEDs (Brand, Störung, Fernalarm)
- 2 Tasten für Rückwirkung auf BMA (akustische Signalisierung abstellen, Brandmelderzentrale rückstellen)
- 1 Schlüsselschalter (Bedienung freigeben) Bedienverriegelung mit Profilhalbzylinder nach Schweizer Norm

Tasterbelastung max. 24V/50mA (AC/DC)
Betriebsspannung 10 ... 42 V DC
Betriebsspannung 25 V DC
Ruhestrom @ 24 V DC ca. 25 mA
Alarmstrom @ 12 V DC ca. 40 mA @24V
Farbe RAL 7016 (Anthrazitgrau)
Abmessungen B: 142 mm H: 175 mm T: 40 mm

Eine bestehende WINMAG plus Installation einschließlich Version 5 kann auf die neueste WINMAG plus Leitstellen-Software erneuert werden. Die Angabe der Lizenz- bzw. Updatenummer, sowie die Anzahl der Meldepunkte im System sind unbedingt erforderlich. Für jeden PC mit Aufschaltung muss separat ein Upgrade bestellt werden.

Dieser Upgrade beinhaltet einen Bedienplatz und 10.000 Datenpunkte.

Die Leistungsverstärker verfügen über zwei unabhängige Verstärkerkanäle und sind kompatibel zum VARIODYN® D1 System. Die Leistungsverstärker werden von den VARIODYN® D1 Steuereinheiten DOM 4-8 oder DOM 4-24 gesteuert und überwacht. Die beiden NF-Eingänge und der Steuereingang werden mit dem Kabel (Art.-Nr. 583491) an das VARIODYN® D1 Modul DOM angeschlossen. An der Steckleiste „OUTPUT 100 V“ stehen die symmetrischen erdfreien 100 V Ausgänge zur Verfügung. Die 100 V Ausgänge zweier Doppelverstärker werden mit dem Kabel (Art.-Nr. 583477.21) an das VARIODYN® D1 Modul DOM angeschlossen. Erreicht ein Kühlkörper eine kritische Temperatur, wird für diesen Kanal die Last per Relais abgekoppelt und nach Erreichen einer sicheren Temperatur wieder zugeschaltet. An der Rückseite des Verstärkers befindet sich ein Europa-Kaltgerätestecker für Netzanschluss sowie eine Netzsicherung. Ein Netzkabel wird mitgeliefert. Die Endstufe darf nur über eine dreiadrige Netzzuleitung mit Schutzleiter betrieben werden. Die 24 V DC Notstromversorgung wird an den hierfür vorgesehenen 2-poligen Stecker angeschlossen.

Der TWI-RS232-Adapter dient zum Umsetzen des TWI-Busses auf RS232. Verwendung für spezielle Servicezwecke und Anschluss eines externen Systems (z.B. ESSER BMZ IQ8Control/FlexES Control). Für die Montage des TWI Interfaces 585003 ist das Gehäuse 788603.10 erforderlich, welches separat bestellt werden muss.

µP gesteuerte Brandmelderzentrale mit 16 Meldergruppen und 16 Steuergruppen nach DIN EN54-2, DIN EN54-4 und VdS
Serienmäßige Ausstattung mit einer Ringbussleitung:
- Verdrahtung in 2-Draht-Technik als Ring, Stern und Stich
- pro Ringbus 198 adressierbare Einzelelemente
- automatische Programmierungsmöglichkeit
- Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
- LCD-Display mit 2x40 Zeichen Klartext mit Hintergrundbeleuchtung
- 16 Gruppeneinzelanzeigen Alarm, Störung, Abschaltung
- Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
- 11 programmierbare Passwörter für Tastaturfreigabe
- 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
- 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkseinstellung: Sammelfeuer und Sammelstörung)
- 2 programmierbare Transostorausgänge von je 60 mA
- 2 digitale Eingänge (ÜE-Rückmeldung bzw. Star Tag / Nacht- Modus)
- Anschluss Feuerwehrbedienfeld
- Serielle Schnittstelle zum Anschluss eines Druckers, Paralleltableaus oder FAT
- Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
- Voralarmanzeige für jeden einzelnen Melder
- Messwertanalyse für Langzeittest mehrerer Ringbuselemente
- AWACS-Algorithmen
- Gruppen- und Meldertest (Einmannrevision)
- Tag-/ Nachtschaltung
- Netzladegerät PSU3A
- Schlüsselschalter

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,13 A
Akkukapazität max. 2x48 Ah
Umgebungstemperatur -5°C ... 45°C
Rel. Luftfeuchte < 95% (nicht kondensierend)
Schutzart IP 30
Farbe lichtgrau, ähnlich RAL 7021
Gewicht ca. 15 kg (ohne Akku)
Abmessungen B: 500mm H: 620mm T: 232mm
CE-Zertifikat 0786-CPD-20851

Wandelt eine vorhandene RS 232-Schnittstelle in eine galvanisch getrennte
RS 232 um, damit Lageplantableaus und Fremdgeräte angeschlossen werden können, ohne einen Erdschluss an der BMZ zu verursachen.

Technische Daten:
- Ruhestrom ca. 20 mA
- Gewicht ca. 200 g
- Abmessungen B: 32mm H: 117mm T: 25mm

Ermöglicht den Einbau eines 80-Zeichen
Druckers in eine Erweiterung im
Zentralengehäuse bzw. in ein Zusatz-
gehäuse. Wird mit Papierrolle, Drucker,
Montageplatte und Netzteil geliefert.
Ansteuerung über eine RS232-Schnitt-
stelle.
Technische Daten:
Ruhestrom ca. 11 mA
Gewicht ca. 1,5 kg
Abmessungen B: 465mm H: 170mm T: 40mm

Zur redundanten Ansteuerung eines FAT 2002 RE. Gemäß Forderung aus der
DIN 14675 kann mit diesem Interface die BMZ-Schnittstelle als redundanter
Übertragungsweg ausgeführt werden. Diese Platine kann statt einer ISO-RS232 in
die NF 300, NF 3000, NF 500 bzw. NF 5000 eingebaut werden.

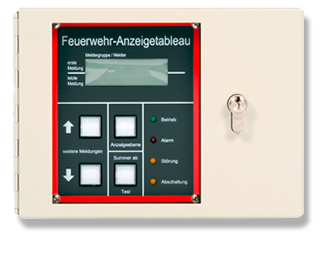

Feuerwehranzeigetableau mit Klartextanzeige mit 4 Zeilen zu je 20 Zeichen. Ansteuerung über serielle Schnittstelle der BMZ. 4 Tasten für die Bedienung der Anzeige, Sammelanzeigen Alarm, Störung, Abschaltung und Betrieb. Summer. Das FAT 2002 wird direkt über eine serielle RS 232-Schnittstelle der BMZ angesteuert.

Technische Daten:
- Betriebsspannung 10 bis 30 VDC
- Stromaufnahme bei 24V ca. 18 mA
- Alarmstrom bei 24V ca. 75 mA
- Farbe kieselgrau, ähnlich RAL7032
- Abmessungen B: 255mm H: 185mm T: 58mm

Leistungstreiber für Schnittstelle SIO2; wird gegen das im FAT 2002 vorhandene RS232-Modul ausgetauscht.

Diese Platine ermöglicht bei der
NF30/50-Reihe die Ansteuerung eines
FAT 2002 mit eingebautem RS422-Modul in
Entfernungen über 15m. Die in der BMZ
vorhandene RS232-Schnittstelle wird in
eine RS422-Schnittstelle umgewandelt.

Zur nicht redundanten Vernetzung
weiterer FAT 2002 und zum Anschluss von
weiteren
Fernanzeigefeldern Typ NFR4P. Zum Einbau
in den an der BMZ angeschlossenen
"Master"- FAT 2002 bzw. "Master"- NFR4P.
Dieser Schnittstellenkonverter erzeugt
einen RS 485-Kanal für bis zu 31
abgesetzte "Slave"- FAT 2002. Diese
"Slave"-FAT 2002 müssen mit dem
RS485-Modul ausgestattet sein.

Baugruppe zur Kopplung der BMA über das
FAT 2002(RE) an TK- bzw.
Personenrufsysteme. Beinhaltet die
Platine ADP-232-422-V5 zum Einbau im
FAT 2002 (RE), sowie ein Wandgehäuse
mit der Platine ADP-NB-422.
Max. 800m Abstand zwischen
FAT 2002(RE) und Wandgehäuse.
