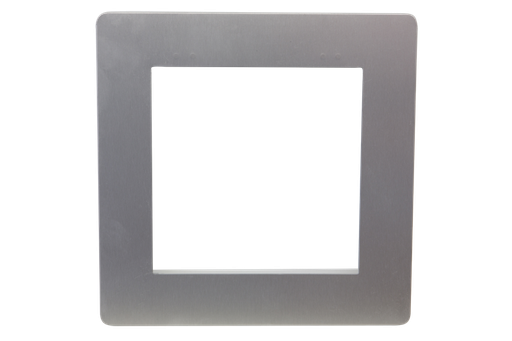

Blendrahmen für das Feuerwehr-Schlüsseldepot FSD-BR

Blendrahmen für FSD-S3 zur Abdeckung der Mauerfuge.

• mit Befestigungsschrauben zur bauseitigen Montage am FSD-S3 G102041
• V2A gebürstet, 240 Korn
• Abmessungen B x H x T[mm]: 294 x 294 x 1
• Gewicht: 0,5 kg

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca. 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca. 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Profilhalbzylinder und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

Kombikonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot, ein Freischaltelement FSE-Abloy und eine Infoleuchte können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für eine Infoleuchte
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• Einbauvorrichtung für Freischaltelement Abloy
• notwendige Einbauöffnung B/H/T: ca 255/474/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/474 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 8 kg

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und ein Freischaltelement Profilhalbzylinderkönnen nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Freischaltelement Profilhalbzylinder
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

Kombinationskonsole zur gleichzeitigen Vorab-Montage während der Bauphase eines Objektes.
Das Feuerwehr-Schlüsseldepot und ein Freischaltelement Abloy können nachträglich eingesetzt werden. Die flexible Demontagemöglichkeit ist durch den gesicherten FSD-Innenraum gewährleistet.

• Einbauvorrichtung für Freischaltelement Abloy
• Einbauvorrichtung für Tresorkorpus des Feuerwehr-Schlüsseldepot FSD-S3-SIplus5
• notwendige Einbauöffnung B/H/T: ca 255/365/160 mm
• notwendiger Fassadenausschnitt B/H: ca 205/340 mm
• Kabelzuführung von hinten
• Material: Edelstahl V2A 2 mm
• Oberfläche: endbehandelt
• Gewicht: ca. 6 kg

Brandmelderzentrale Compact mit deutscher Frontfolie.
VdS-Anerkennung: G 214072

Leistungsmerkmale:
- esserbus®-PLus integriert
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit
Stichleitungsabgängen
- Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch /
akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)
/Meldergruppen
- Bis zu 32 esserbus®-Koppler
- Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
- Bis zu 20 IQ8Alarm-Signalgeber
- Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, max. 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A-, zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Meldergruppeneinzelanzeige integriert
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung,
Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher für 10.000 Ereignisse

Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 V/12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30 Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21390140811

Zusätzliche Informationen:
Die Compact wird mit der Programmiersoftware tools 8000 (Art.-Nr. 789861) direkt via USB programmiert.

Der integrierte Ringbus unterstützt esserbus® / esserbus®-PLus Teilnehmer, jedoch ohne Funktechnik IQ8Wireless.

An der RS485-Schnittstelle wird die Feuerwehrperipherie (FBF, FAT) FX808382, FX808380, FX808383 oder das abgesetzte Bedienteil FX808460 bzw. FX808461.10 betreiben.

Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.

Zusätzlich zur Rauchdetektion mit optischem Rauchsensor ist im Melder ein Warntongeber integriert. Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 206090

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signaleber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte Sensorprinzip für gleichmäßiges Ansprechverhalten bei höchster
Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 50 μA
Ruhestrom @ BMZAkku ca. 320 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Umgebungstemperatur 0 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006 /-17:2005
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20242130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder eine Blitzleuchte integriert.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Blitzleuchte:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Hohe Blitzenergie

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Warntongeber integriert.
Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 80 μA
Ruhestrom @ BMZAkku ca. 450 μA @ 42 V
Lastfaktor 2
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Sprachalarmgeber integriert. Der Schallpegel ist in acht Stufen programmierbar.
VdS-Anerkennung: G 205111

Leistungsmerkmale:
- Vollständig busversorgte Melder mit Signalgeber
- esserbus®-PLus Funktionalität
- Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
- Leitungstrenner in jedem Melder integriert

Detektion:
- Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei
höchster Täuschungsalarm-Sicherheit.

Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignalwiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton

Sprachdurchsage mit Warntongeber:
- Keine externe Spannungsversorgung erforderlich
- Keine zusätzliche Kurzadresse
- Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
- Schallpegel bis 92 dB(A) bei 1m
- Lautstärke über tools 8000 in 8 Stufen programmierbar
- Mehrere Teilsignale sind zu einem Signal verknüpfbar
- Signal- und Teilsignal Wiederholungsraten programmierbar
- 20 verschiedene Signaltöne, inkl. DIN-Ton
- Sprachausgabe in 5 unterschiedlichen Landessprachen
- 5 vorprogrammierte Alarmtexte pro Landessprache

Technische Daten:
Betriebsspannung 8 ... 42 V DC
Ruhestrom @ 19 V DC 90 μA
Ruhestrom @ BMZAkku ca. 500 μA @ 42 V
Lastfaktor 3
Überwachungsfläche 110 m²
Überwachungshöhe 12 m
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 65 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP43 (mit Sockel + Option)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 145 g
Melderspezifikation EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
Spezifikation EN 54-3 akustischer Signalgeber
EN 54-3 akustischer Sprachsignalgeber
Abmessungen Ø: 117 mm H: 59 mm
Ø: 117 mm H: 67 mm (inkl. Sockel)
Leistungserklärung DoP-20192130701

Zusätzliche Informationen:
Nicht für den Einsatz im Relaissockel 805591 verwendbar!

Lieferumfang:
Programmiert mit 5 Standard Landessprachen (DE/GB/FR/ES/IT)

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung der BMZ IQ8Control/FlexES Control / Compact. Es besteht die Möglichkeit, automatische Standardmelder oder Handmelder ohne Adressierung anzuschließen. Zusätzlich stehen zwei programmierbare Relaisausgänge zur Verfügung. Zum Anschluss von Brandmeldern und zur Ansteuerung von Alarmgebern und Brandfallsteuerungen ist die Überwachung über die EOL-Abschlusselemente (Art.-Nr. 808624/808626) erforderlich. Zur Anschaltung von potenzialfreien Kontakten können die beiliegenden Widerstände benutzt werden.

Die Projektierung der anschaltbaren Alarmgeber erfolgt über ein Berechnungstool, das Bestandteil der Programmiersoftware tools 8000 (ab Version V 1.15) ist. Der esserbus®-Alarmierungskoppler benötigt grundsätzlich eine externe Spannungsversorgung. Für den Betrieb an 12 V DC ist zusätzlich der optionale Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung des esserbus®-Alarmierungskopplers kann in der Betriebsart überwacht programmiert werden. Zur normenkonformen Überwachung der Meldergruppeneingänge ist das Abschlusselement EOL-I (Art.-Nr. 808626) zu verwenden, von angebundenen Alarmgebern das EOL-O (Art.-Nr. 808624).

Bitte beachten Sie: An einem Alarmierungskoppler dürfen gem. VDE0833-2 Brandmelder von maximal einem Meldebereich und Alarm- bzw. Signalgeber eines Alarmierungsbereiches angeschlossen werden.
VdS-Anerkennung: G 210020

Leistungsmerkmale:
- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Standard-Brandmeldern und Signalgebern
- Leitungsüberwachung gem. EN 54-13
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge
- max. 100 esserbus®-Koppler pro Brandmelderzentrale
- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- Kein Einsatz von EOL-I und EOL-O Abschlusselementen bei BMZ 800x

Pro Relaisausgang:
- max. 10 konventionelle Signalgeber und Blitzleuchten (Berechnungstool der
Service- und Programmiersoftware tools 8000 beachten).

Pro Gruppeneingang:
- max. 30 Automatische Brandmelder Serie 9000 / ES Detect / IQ8Quad ohne
Trenner und mit EOL-I Überwachung
- max. Anzahl Automatische Brandmelder mit 10KOhm Überwachung gem.
Kompatibilitätsliste
- max. 10 Standard Handmelder / MCP / Sondermelder / Manuelle
Auslösevorrichtungen und mit EOL-I Überwachung bzw. mit 10KOhm Überwachung

Technische Daten:
Betriebsspannung 10 ... 28 V DC
Ruhestrom @ 12 V DC ca. 12 mA
Stromaufnahme max. 120 mA @12 V DC
Kontaktbelastung Relais 30 V DC/1 A
Umgebungstemperatur -10 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 (im Gehäuse)
Gewicht ca. 28 g
Abmessungen B: 82 mm H: 72 mm T: 20 mm
Leistungserklärung DoP-21057130701

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:
- Das rote Handmeldergehäuse wird nur mit dem Piktogramm (wie abgebildet) gemäß EN 54-11 ausgeliefert.
- Wir weisen darauf hin, dass gemäß EN 54-11 die Beschriftung des Handfeuermelders zwingend mit dem Symbol des brennenden Hauses zu erfolgen hat.

Lieferumfang:
- Gehäuse mit Glasscheibe (704910)
- Kunststoffschlüssel (769910)

Gehäuse für Elektronikmodule 80490x.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Leistungsmerkmale:
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 x Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch
Umdrehen der beiliegenden Bedienteilfrontfolie

Technische Daten:
Schutzart IP 44 (mit Elektronikmodul)
Gehäuse PC ASA-Kunststoff
Montage aP
Gewicht ca. 83 g (ohne Elektronikmodul)
Abmessungen B: 133 mm H: 133 mm T: 36 mm

Zusätzliche Informationen:
- Das Elektronikmodul 804902 im blauen Gehäuse entspricht der EN12094-3 und
kann somit als elektrischer Stopp-Taster für Gaslöschanlagen in trockenen, nicht
explosionsgefährdeten Betriebsstätten eingesetzt werden.
- Für den Einsatz des Handmelders in einer anderen Anwendung, beispielsweise als
Brandwarn-Handmelder, sind werkseitig bedruckte Einleger beigestellt.

Lieferumfang:
Beschriftungsfoliensatz (weiß) für die unterschiedlichen internationalen Anwendungen

Der technische Alarmbaustein IQ8TAL ist ein vollwertiger Busteilnehmer zur Anschaltung an die BMZ IQ8Control und FlexES Control und ermöglicht die Erfassung und Weiterleitung von technischen Alarmen. Der IQ8TAL verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder als Schließer konfiguriert werden. Der IQ8TAL benötigt keine separate Spannungsversorgung. Zur Erhöhung der IP-Schutzart kann das optionale IP-Schutz Kit (Art.-Nr. 704965) verwendet werden. Mit dem beiliegenden Schlüssel kann die Funktionalität des technischen Alarmbausteins getestet werden und der Alarmzustand direkt am IQ8TAL wieder zurückgestellt werden.
VdS-Anerkennung: G 209138

Leistungsmerkmale:
- Ein Kontakteingang und ein potenzialfreier Relaisausgang
- Spannungsversorgung über den Feldbus
- Test- und Resetfunktion
- Optional höherer IP-Schutz
- Inverse-Überwachungsfunktionalität des Eingangs programmierbar (1k Widerstand
Ruhe/10k Widerstand Feuer)
- Integrierter Dual-Highspeed-Isolator
- max. 127 IQ8TAL pro Ringleitung möglich

Technische Daten:
Ruhestrom @ 19 V DC ca. 45 μA
Kontaktbelastung Relais 30 V DC/AC/1 A
Betriebsanzeige grüne LED Alarmanzeige rote LED
Anschlussklemmen max. 1,5 mm² (AWG 30-14)
Anwendungstemperatur -20 °C ... 70 °C
Lagertemperatur -30 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43, IP 55 mit 704965 Gehäuse PC/ASA Kunststoff
Farbe blau (ähnlich RAL 5015)
Gewicht ca. 110 g
Abmessungen B: 88 mm H: 88 mm T: 21 mm
B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse)
Leistungserklärung DoP-20792130701

Zusätzliche Informationen:
- Für die Auf-Putz-Montage wird zusätzlich das Montagegehäuse Art.-Nr. 704981
benötigt.
- Kompatibel mit allen IQ8Control-Systemen mit Firmware V3.08 und tools 8000
V1.14 oder höher.

Lieferumfang:
Widerstände: 2 x 10 k (Abschluss), 1 x 1 k (Alarm), 1 x 6 k8 (Inverse-Betrieb)

Das Peripheriemodul enthält ein Feuerwehrbedienfeldinterface, ein AÜE-Interface, drei frei programmierbare, wahlweise überwachte oder bis 30 V DC potenzialfreie Sammelrelais sowie einem zusätzlichen Steckplatz für Mikromodule.
Das Peripheriemodul kann ausschließlich auf dem Systemstecker 1 des Interfaceboards der Zentrale verwendet werden.

Zentralenpaket mit zweitem Mikromodulsteckplatz, VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar

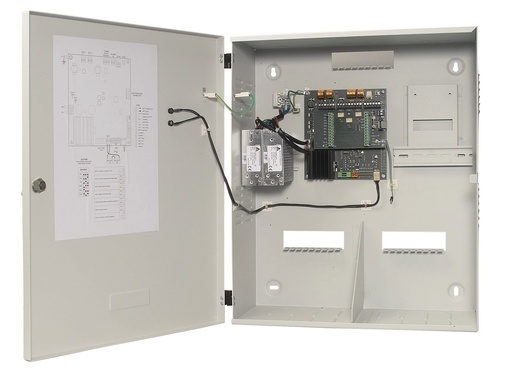

- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

Das Erweiterungsmodul wird auf das Interfaceboard der Zentrale gesteckt. Dieses Erweiterungsmodul kann auf den Systemsteckern 1 und 2 des Basismoduls der Zentrale verwendet werden.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Komplettpaket zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control und Compact.

Das Feldbusinterface dient als Programmierschnittstelle zwischen der BMZ und dem PC/Notebook.

Des Weiteren ermöglicht das Feldbusinterface den direkten Anschluss einer Ringbusleitung zur komfortablen Überprüfung einer fertiggestellten Installation und der Beseitigung möglicher Verkabelungsfehler.
