Handfeuermelder gem. EN 54-11 mit Gruppentrenner zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung zur manuellen Auslösung eines Brandalarms bzw. einer Gefahrenmeldung, als Melder zur Anwendung im Freien oder in feuchten Räumen.
VdS-Anerkennung: G 209190

Der IQ8FCT XS kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT XS wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT XS verfügt über integrierten Leitungstrenner, Kontakteingang, potentialfreien Relaisausgang und Anschluss für Melderparallelanzeige. Es is keine separate Spannungsversorgung nötig. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT XS angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT XS angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden Adresse und programmierter Zusatztext des IQ8FCT XS angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige (Art.-Nr. 781804, 781814 oder 801824) angeschaltet werden (max. Leitungslänge 100 m). Die Montage kann im Zentralen- oder Verteilergehäuse auf Hutschiene erfolgen oder im optionalen Aufputzgehäuse (siehe Zubehör).
(*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Mit der 12-fach-Relaisbaugruppe besteht die Möglichkeit, die Anzahl der Ausgänge pro Zentrale zu erweitern. Er kann je nach Zentrale integriert werden oder mit Brandmeldern gemischt betrieben werden. Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Der esserbus®-Koppler kann optional, durch Aufstecken einer Zusatz-Trennerplatine 788612, erweitert werden. Spannungsversorgung des esserbus®-Kopplers: über die multifunktionale Primärleitung. Der esserbus®-Koppler kann mit einer externen Schaltspannung von 12 V DC oder 24 V DC für die Relais K1 bis K12 beschaltet werden. Die externe Spannungsversorgung des Kopplers kann in den Kundendaten in der Betriebsart überwacht und programmiert werden. In der Betriebsart „potenzialfrei“ ist keine externe Schaltspannung der Relais erforderlich. Es sind 11 Relais frei programmierbar, das 12. Relais ist als Schließkontakt ausgeführt. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 1.000 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Auf dieser esserbus®-Koppler-Baugruppe befinden sich 32 Ausgänge zur direkten LED-Ansteuerung (z. B. Tableau). Pro Ausgang ist eine Klemme auf der Anschalttechnik vorgesehen. Die Ausgänge können plus- oder minusschaltend verwendet werden (durch Programmierung). Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Durch Aufstecken der Zusatz-Trennerplatine 788612 kann diese Baugruppe erweitert werden. Der esserbus®-Koppler benötigt eine externe Spannungsversorgung.
Die externe Spannungsversorgung des Kopplers kann in der Betriebsart überwacht und programmiert werden. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 100 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

esserbus®-Koppler-Standard-Schnittstelle (SST) zur Anschaltung von Löschanlagen an die Brandmeldeanlage. An den esserbus®-Koppler kann eine externe Spannungsversorgung von 12 V DC oder 24 V DC angeschlossen werden. Für den 12-V-DC-Betrieb ist der Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung kann überwacht werden.

VdS-Anerkennung: G 206042

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 31 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

Der IQ8FCT LP kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT LP wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT LP verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen potentialfreien Relaisausgang, mit dem die Netzspannung 230 V AC / 16 A direkt geschaltet werden kann. Der Koppler benötigt keine separate Spannungsversorgung. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT LP angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. Falls aktiviert geht der IQ8FCT LP bei Kommunikationsverlust zur Brandmelderzentrale oder bei Ausfall der esserbus Betriebsspannung in die Sicherheitsstellung (Fail Safe Funktion). In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT LP angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden die Adresse und der programmierte Zusatztext des IQ8FCT LP angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Der IQ8FCT LP wird in einem robusten IP 65 geschützten Aufputzgehäuse geliefert. (*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138

- Max. 127 Koppler je Ringleitung
- Belegung von nur einer Adresse pro Koppler
- Intelligente Brandfallsteuerungen über programmierbare Logiken des Ein- und Ausganges des FCT
- Programmierbare Laufzeitüberwachung zur Ansteuerungen von Brandschutzklappen: Eingang als Rückmeldesignal/Wartezeit: für TAL Funktion: ungenutzt / für FCT Funktion: 0,5 ... 600 Sekunden
- Optionale Impulsansteuerungen der Relais mit wählbaren Impulslängen programmierbar
- Programmierbare Fail-Safe Stellungen der Relais
- Rückmeldekontakt zur Überwachung der fehlerfreien Funktion der Brandfallsteuerung
- Schaltleistung bis 230 V AC / 16 A
- Spannungsversorgung über den Feldbus
- Integrierter Dual-Highspeed-Isolator
- Robustes IP 65 geschütztes Aufputzgehäuse

Der Koppler dient der Anbindung von max. 2 Industriemeldern der Produktfamilie UniVario. Diese Melder werden direkt über die 9 V DC Gruppeneingangsspannung mit Energie versorgt. Zur normenkonformen Überwachung ist im Meldersockel des UniVario Melders jeweils ein Abschlusselement EOL-UV anzuschließen. Der Koppler benötigt eine externe Spannungsversorgung. Zusätzlich stehen zwei wahlweise überwachte Relaisausgänge zur Verfügung.

VdS-Anerkennung: G 210020

- Belegung von nur einer Adresse pro Koppler
- Geeignet zum Anschluss der Industriemelder aus der Produktfamilie UniVario
- Integrierter Dual-Highspeed-Isolator
- Leitungsüberwachung gemäß EN 54-13
- max. 100 esserbus®-Koppler pro Brandmelderzentrale
- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Gruppen pro Ringleitung
- max. 1 UniVario Melder pro Gruppeneingang des Kopplers
- max. 2 UniVario Melder pro esserbus®-Koppler

Zum Anschluss von Sondermeldern und zugehörigen Rücksetzfunktionen mit Auswertung von Voralarm, Störung und Alarm. Der Koppler kann an die unterschiedlichen Rücksetzverhalten der angeschlossenen Sondermelder angepasst werden. Die Ein- und Ausgänge des Kopplers können so miteinander verknüpft werden, dass das Einschalten bzw. Rücksetzen eines Meldeeingangs zur kurzzeitigen Aktivierung des Reset-Eingangs des Sondermelders führt. Um verschiedene Sondermelder zu unterstützen, können die Eingänge des Kopplers mit einer Unterdrückungszeit bis zu 255 Sekunden bei Reset programmiert werden.

- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Sonder-Brandmeldern
- Leitungsüberwachung gem. EN 54-13 möglich
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge zur Rücksetzung des Sondermelders mit flexiblen Rücksetzzeiten
- max. 100 esserbus®-Koppler pro Brandmelderzentrale

- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- max. 1 Sondermelder pro esserbus®-Koppler Sondermelder

Der IQ8FCT (graues Gehäuse) stellt wie der IQ8TAL (blaues Gehäuse) einen esserbus®-Koppler mit einem Kontakteingang und einem potenzialfreien Relaisausgang dar. Zur Ansteuerung und Überwachung von Brandfallsteuerungen, beispielsweise Brandschutzklappen. Über programmierbare Laufzeitüberwachung wird das zeitlich ordnungsgemäße Schließen von Brandschutzklappen erkannt und an die Brandmelderzentrale übertragen.

VdS-Anerkennung: G 209138

- Programmierbare Impulssteuerung des Relaisausgangs
- Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der Relaisansteuerung (für zeitbegrenzte Ansteuerungen)
- Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
- max. 127 IQ8FCT pro Ringleitung möglich

Kleinverteilergehäuse in uP-Ausführung zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm

Schutzart: IP 40
Material: ABS
Farbe: grau
Abmessungen: B: 189 mm H: 131 mm T: 47 mm B: 207 mm H: 149 mm (Deckel)

Abmessungen: L: 400 mm

Für Hutschienenmontage der esserbus®-Koppler bis zur Platinengröße von 82 x 72 mm. Seitliche Kabelzuführung.

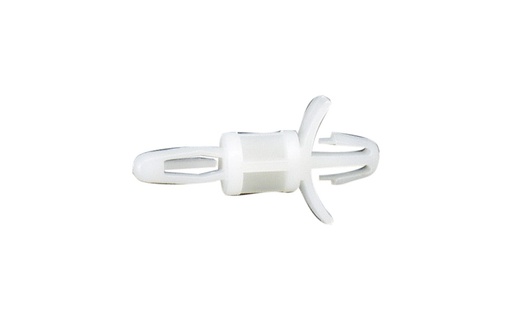

Bausatz zum Einbau der esserbus®-Koppler in die Erweiterungsgehäuse.

Trennerplatine mit Dual-Highspeed-Isolator zum Aufstecken speziell für die esserbus®-Koppler; zur Ausgrenzung von Leitungsfehlern.

Wie 788601, jedoch weiß.

Schutzart: IP 40
Material: ABS
Farbe: weiß, ähnlich RAL 9003
Abmessungen: B: 189 mm H: 131 mm T: 47 mm
B: 207 mm H: 149 mm (Deckel)

Der Hutschienen-Einbausatz kann in das Zentralengehäuse der BMZ 8000 C/M, IQ8Control C/M nachgerüstet werden. Die Hutschiene ist mit zwei Schrauben auf dem Montageträger befestigt. Mit diesem Einbausatz können maximal zwei Modulgehäuse 788603 (Option) in dem Zentralengehäuse montiert werden.
Abmessungen: B: 175 mm L: 35 mm (Standard-Hutschiene)

An den Eingängen von IQ8TAM, IQ8TAL, IQ8FCT XS/LP kann ein überwachter externer Schaltkontakt angeschlossen werden. Bei der Auslösung des externen Schaltkontakts werden die Adresse und der programmierte Zusatztext des IQ8TAM, IQ8TAL, IQ8FCT XS/LP angezeigt, an dem der externe Kontakt angeschlossen ist.Zur Überwachung dieses Kontakts ist das Alarm- und Überwachungsmodul (Art.-Nr. 804870) für IQ8TAM, IQ8TAL, IQ8FCT XS/LP erforderlich.

Das Abschlusselement EOL-O wird am letzten Teilnehmer des Steuerausgangs montiert und dient der Überwachung der Alarmgeber und der Brandfallsteuerungen.

- Zur Überwachung der Steuerausgänge bei Anbindung von konventionellen Alarmgebern und Brandfallsteuerungen
- Erkennt zusätzlich schleichende Leitungsunterbrechungen und Kurzschlüsse
- Mikroprozessorgesteuerte Leitungsüberwachung gemäß EN 54-13

Das Abschlusselement EOL-I wird am letzten Teilnehmer montiert und dient der Überwachung der Meldergruppeneingänge.

Das Abschlusselement EOL-UV dient der normenkonformen Überwachung von Industriemeldern der Produktfamilie UniVario und wird jeweils im Sockel des UniVario Melders angeschlossen.
